Android 14音频系统之音频框架分析

news 来源：原创 2025/4/25 18:36:52

一、资料快车

1、Android音频系统

1）https://blog.csdn.net/xuesen_lin/article/details/8796492

2）https://blog.csdn.net/yangwen123/article/details/39502689

2、书籍 - Android系统源代码情景分析

二、Perface

1、参考：

2、系统程序分析方法
1）加入log，并跟着log一步步分析 -logcat；
2）利用ChatGPT提供基础概念解析 & 代码解析 & 设计原理；

3、目标

1）提供查阅代码的线索、思路；

2）能够根据日志进行快读的代码分析；

3）区分代码层次，为定制系统提供思路；

4）站在前人的肩膀上进一步探究；

4、action

务必根据本文提供的线索去看源代码。

带着疑问去了解

1、音频系统的数据如何处理，编解码需要了解认识？

2、结合当前的调试和对Android系统的了解，以音频系统作为实践；

1）编译结构如何？

2）各种结构体如何梳理？

3）如何处理实际问题？

4）将各个新的知识点一一记录！

4、面对如此庞大的代码，如何消化？

1）如果一直停留在框架，过一会就忘，实际操作起来也很困难；

2）掌握宏观(学习目标)，微观慢慢填充积累(调试)

1、基本术语、物理架构

2、应该掌握各层级代码目录、生成物(编译) 、每一个层级掌握入口和出口、层级间的跳转过程-> 可以帮助在项目中快速锁定工作层级；-> 此时再定位在某个文件/逻辑链路上（再去了解细节也不迟，如何加快？在平时阅读代码，尽可能地熟悉语句扫盲）；

三、代码目录

所在层次	名称	代码路径
Application	应用(调用系统库，实现用户逻辑)	实现android中对应的类及方法MediaPlayer、MediaRecorder、AudioTrack、AudioRecorder
framework	android (此部分链接到应用)	Framework.jar //import android.media.* android/frameworks/base/media/java/android/media
	service (系统服务)	Framework java服务 android/frameworks/base/services/java/com/android/server/SystemServer.java android/frameworks/base/services/core/java/com/android/server/audio
	JNI(过渡到native)	Android层的JNI，Audio的JNI是其中的一个部分 android/frameworks/base/core/jni //libandroid_runtime.so
	NDK	android/frameworks/av/media 一、libmedia //java层通过此lib调用native层的audioserver进程 android/frameworks/av/media/libmedia 二、audioserver进程 android/frameworks/av/media/audioserver android/frameworks/av/services/audioflinger //libaudioflinger.so android/frameworks/av/services/audiopolicy/service //libaudiopolicyservice.so
	hal	android\hardware\libhardware_legacy
kernel	Sound子系统（alsa)	android\kernel\fusion\4.19\sound*

四、系统框架

1、术语概念

1、
音频格式三要素：rate(48khz)、channel(5.1)、bit(8/16bit)
设备种类：蓝牙、喇叭、带麦克风耳机、耳机等等
厂商一般都封装音频驱动，不开放！2、
retention  保留接口
glitch 故障
benchmark : 基准测试程序

2、整体框架图

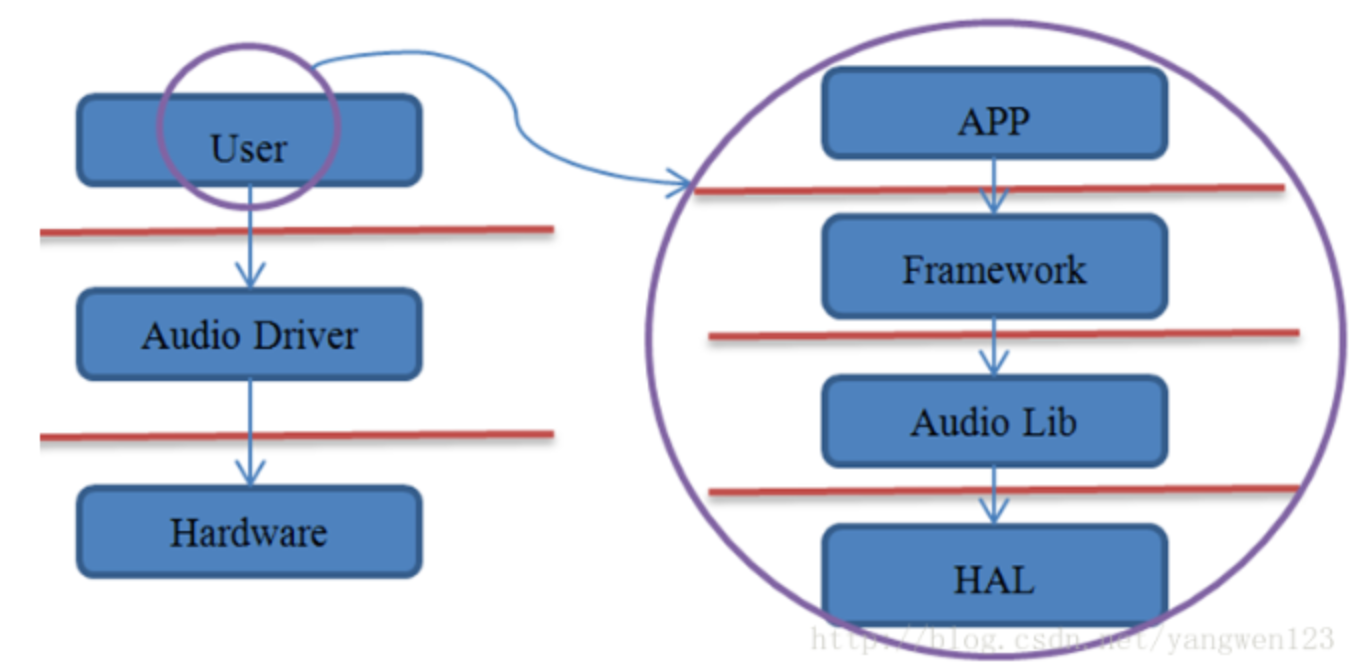

1）粗略框图

在这里插入图片描述

左边是传统linux视图，右图Android将User这一层再细分成4层（目的是实现向上提供便利，向下保持兼容）

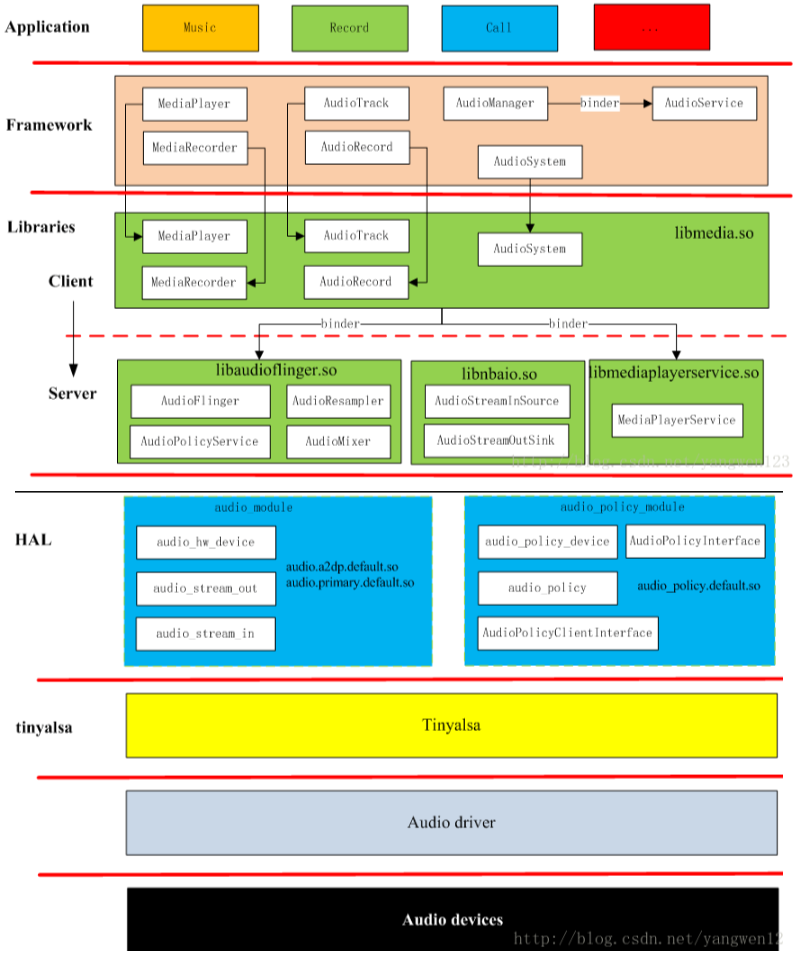

2）详细框图

在这里插入图片描述

1、关键点说明

1、framework层的MediaPlayer/MediaPlayerService内部实现依赖 AudioTrack(播放)、AudioRecorder(录音)，这些类的设计都是framework为便利上层应用开发所设计的，以AudioTrack/AudioRecorder为主线进行分析即可

2、Native层的AudioFlinger管理着系统中的输入输出音频流，并承担着音频数据的混合，通过读写Audio硬件实现音频数据的输入输出功能；AudioPolicyService是Audio系统的策略控制中心，掌管系统中声音设备的选择和切换、音量控制等。AudioFlinger和AudioPolicyService是系统层最重要的逻辑实现。

3、音频系统的HAL层，相较于其它子系统，需要考虑更多

1）对接Tinyalsa（早期是ALSA-lib）；

2）音频设备存在很大的差异；

3）由于Android更新相当频繁，需要设计统一的接口（audio_hw_device、audio_stream_out、audio_stream_in）；

3、tinyalsa是linux开源库，目的是方便开发者操作Audio driver

4、Tinyalsa->Audio driver ->Audio devices 为 linux簇系统统一的音频通路；

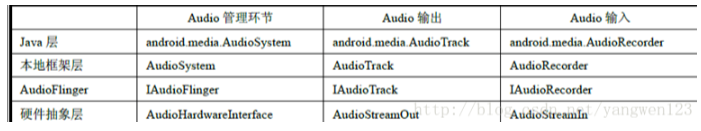

3）从类的角度来看音频框架

在这里插入图片描述

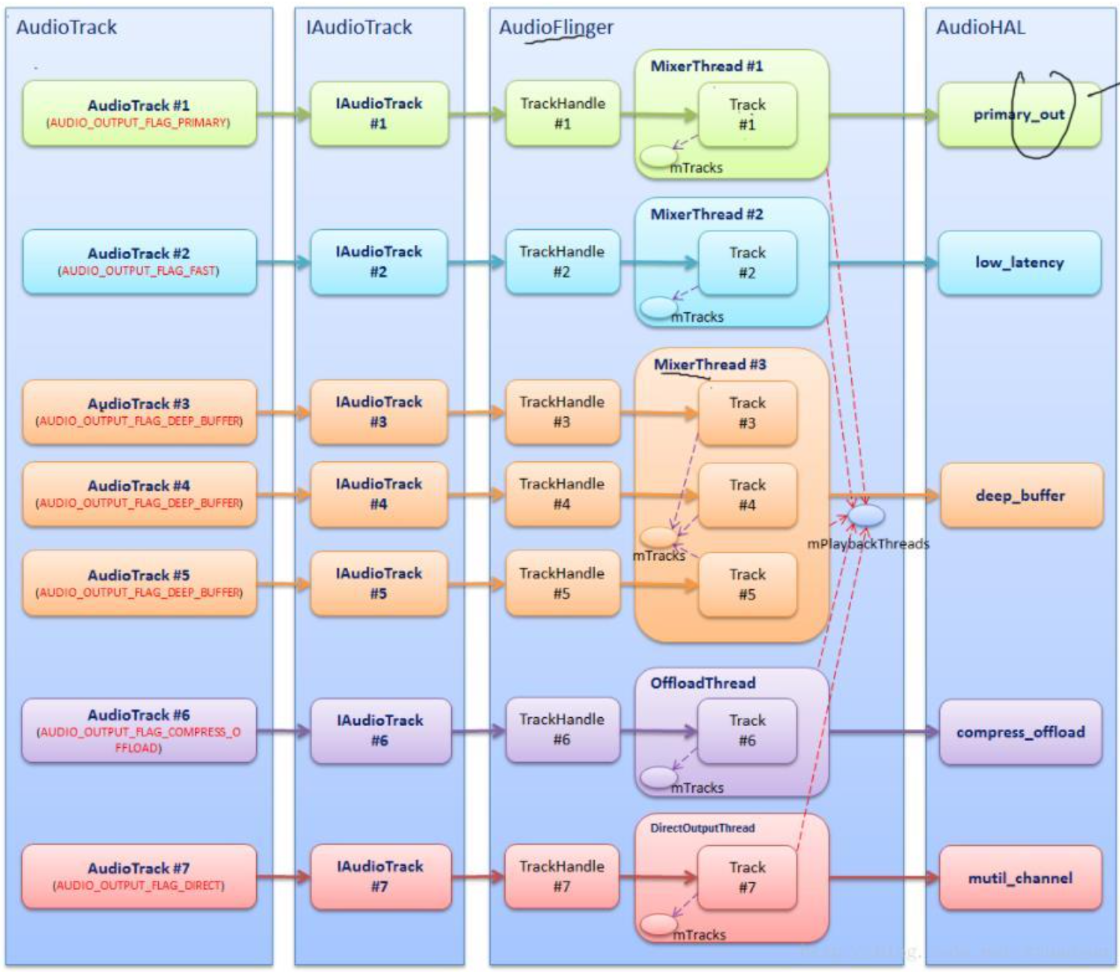

层级调用关系：
在这里插入图片描述
后续分析对应层级时再体现细节

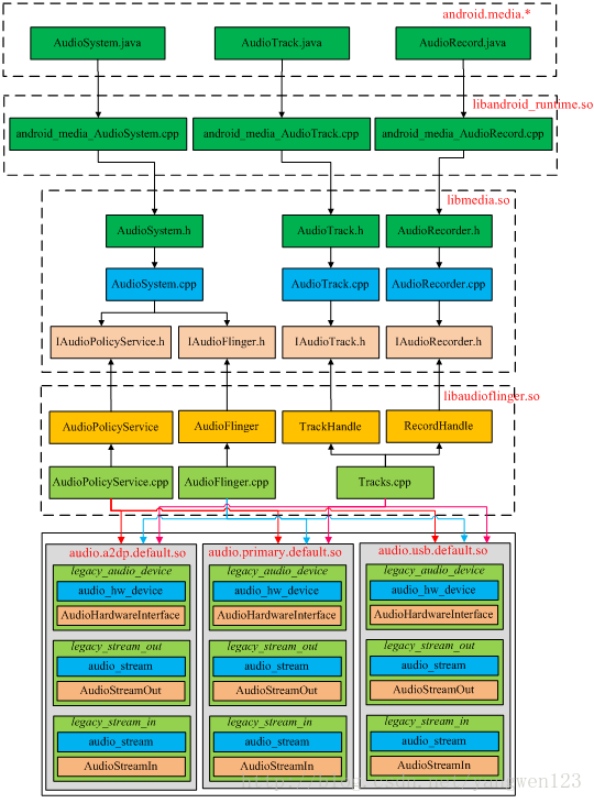

4）从文件分布上来看音频框架

在这里插入图片描述

Android的硬件抽象层

1）厂商提供的hal库

是各个平台开发过程中主要关注和独立完成的部分，框架类的由Android google团队来维护和迭代

厂商提供的HAL库：audio.a2dp.default.so、audio.primary.default.so、audio.usb.default.so

，分别驱动蓝牙a2dp设备、主音频系统、usb音频设备，对应的配置文件为audio_policy.conf

2）audio_policy.conf

audio_policy.conf
一个简单的例子如下
a2dp {  //称为Module 或 HwModuleoutputs {a2dp {sampling_rates 44100|48000channel_masks AUDIO_CHANNEL_OUT_STEREOformats AUDIO_FORMAT_PCM_16_BITdevices AUDIO_DEVICE_OUT_ALL_A2DP}}# a2dp sinkinputs {a2dp {sampling_rates 44100channel_masks AUDIO_CHANNEL_IN_STEREOformats AUDIO_FORMAT_PCM_16_BITdevices AUDIO_DEVICE_IN_BLUETOOTH_A2DP}}
}module 一般指一个厂商提供的一个库（可以理解为一个音频系统下的子系统！），AudiopolicyService会根据这个字段找到对应的库（格式audio."module".default.so，比如audio.a2dp.default.so，那还不如直接写库的名称更为直接！），module一般包含一个output和input，也就是这个库所驱动的外设，output/input设备就比较多种多样了。

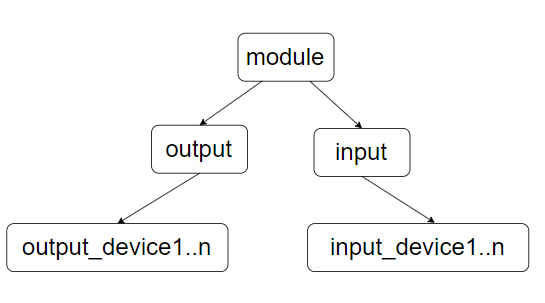

为何这样分类设计？从产品端理解设计初衷：
在这里插入图片描述
