ProfiNet转DeviceNet边缘计算网关多品牌集成实践：污水处理厂设备网络融合全流程解析

一、行业背景

随着环保政策趋严，污水处理行业对自动化、数据实时性和设备兼容性需求激增。传统污水处理厂普遍存在设备协议异构（如DeviceNet、ProfiNet混用）、数据孤岛严重的问题，现需通过捷米特DeviceNet转ProfiNet协议转换网关实现设备互联，提升智能化水平。

项目需求

某大型污水处理厂需将原有欧姆龙CJ2M-CPU33（DeviceNet主站）控制的曝气风机、污泥泵与新增西门子S7-1500PLC（ProfiNet主站）实现数据互通，目标包括：

1. 设备互联：将DeviceNet设备接入ProfiNet网络，统一中控系统监控；

2. 实时控制：实现曝气量、污泥回流比的闭环调节；

3. 数据追溯：历史数据存储至SCADA系统，满足环保部门监管要求。

方案设计

核心设备

· 协议转换网关：捷米特ProfiNet转DeviceNet（支持Profinet从站与DeviceNet从站双向通信）；

· ProfiNet主站：西门子S7-1500CPU1516-3PN/DP；

· DeviceNet主站：欧姆龙CJ2M-CPU33；

· 从站设备：安川变频器（DeviceNet接口，型号：VS-606V7）、E+H流量计（DeviceNet接口，型号：ProlineProsonicFlow93）。

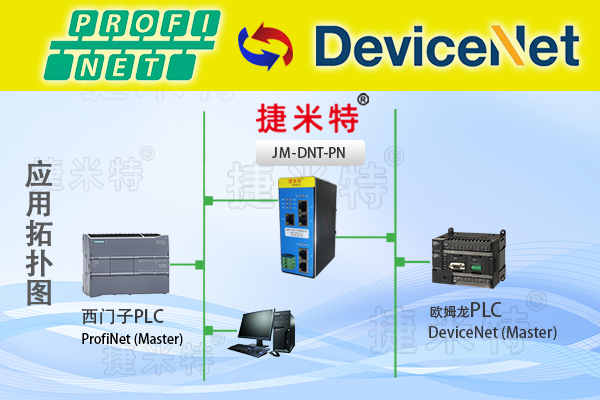

拓扑结构

S7-1500(ProfiNet主站)→ProfiNet转DeviceNet智能网关（Profinet从站）

↓

CJ2M-CPU33(DeviceNet主站)→安川变频器/流量计（DeviceNet从站）实施过程

1.硬件配置

· 网关参数：

o Profinet侧：IP地址192.168.1.100，设备名称“JM-DNT-PN”；

o DeviceNet侧：波特率500kbps，站地址0；

· PLC组态：

o TIAPortal中导入DeviceNet转ProfiNet边缘计算网关的GSDML文件，分配输入/输出各128字节；

o 映射变频器频率指令（输出字节0-1）、流量计瞬时流量（输入字节2-3）。

2.数据映射逻辑

Profinet输入区（PLC接收）→网关内部缓冲区→DeviceNet输出区（变频器/流量计）

Profinet输出区（PLC发送）←网关内部缓冲区←DeviceNet输入区（变频器/流量计）

3.关键配置步骤

· DeviceNet网络扫描：
使用欧姆龙CX-Integrator扫描从站设备，确认安川变频器站地址为1，流量计为2；

· EDS文件导入：
将安川、E+H的EDS文件加载至JM-DNT-PN配置软件，建立设备对象字典映射；

· 异常处理：
通过网关状态灯（RUN/ERR）诊断通信故障，例如ERR灯闪烁表示DeviceNet波特率不匹配。

成果与价值

1. 效率提升：

o 曝气量调节响应时间从3秒缩短至200ms，降低能耗12%；

o 中控室可实时监控20台DeviceNet设备状态，故障排查效率提升40%。

2. 合规性：

o 数据存储周期达5年，满足《城镇污水处理厂污染物排放标准》要求；

3. 扩展性：

o 支持后续接入ModbusTCP仪表（通过JM-DNT-PN的级联功能）。

具体内容配置过程及其他相关咨询可联系杨工。
