MCGS昆仑通太屏笔记

4.3寸：4013ef/e1

7寸：7032kw

特点：

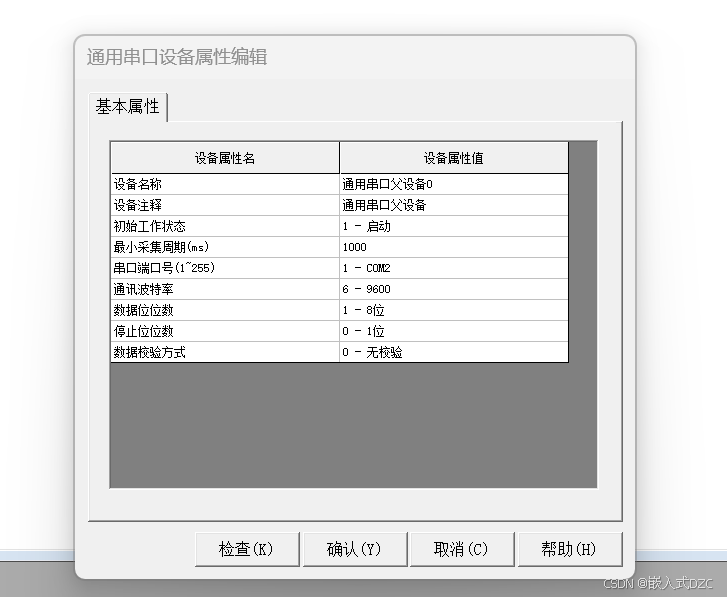

1. 如果是使用组态屏进行调试使用，选择com1
2. 如果是实际项目使用，选择com2

操作步骤：

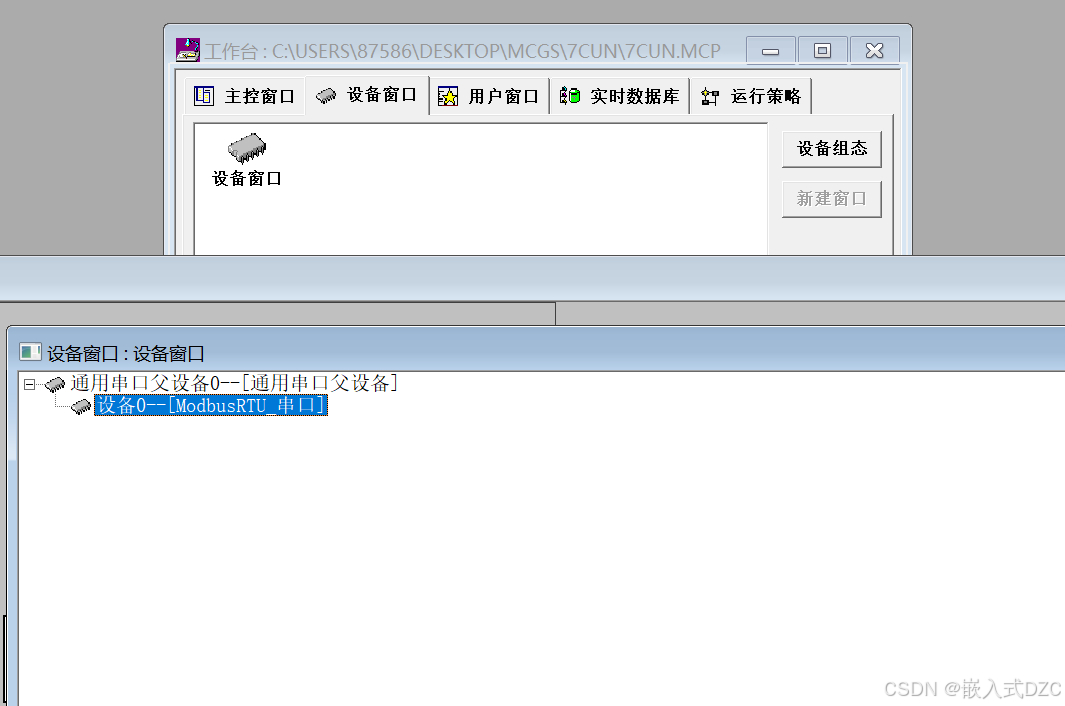

先创建设备窗口，再创建用户界面

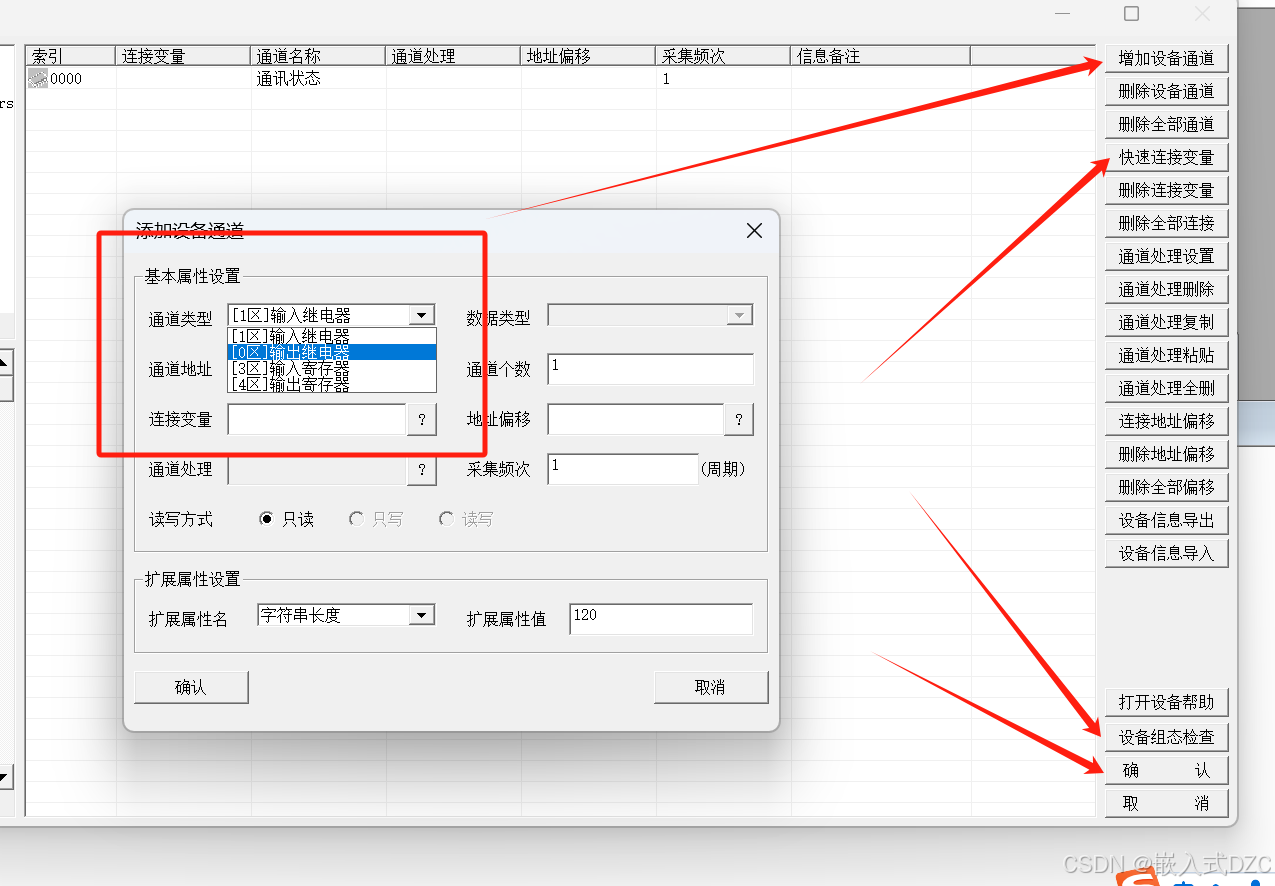

在设备窗口界面，依次设置如下

0区：读取线圈                            功能码  01  05 15
1区：离散输入寄存器地址          功能码  02
3区： 输入寄存器      只读          功能码  04
4区：  读保持寄存器                  功能码  03  06  16多路

01：状态值0,1  表示开关

05：写线圈，设置线圈的开关

15：写多个，用于同时设置多个线圈的状态

02：用于输入而非输出，读取，比如屏幕触摸后，设备02读取状态  0  1

04：读取访问寄存器的数据，任意值

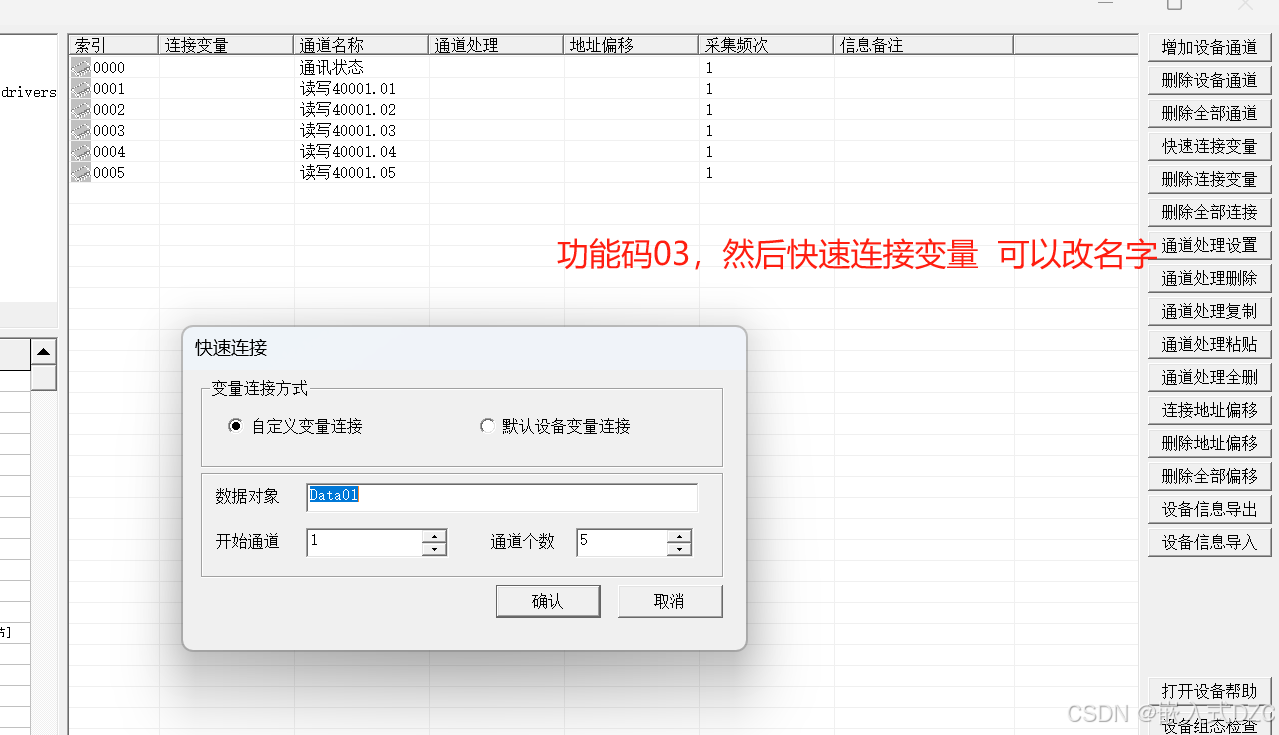

03：读取一个或多个保持寄存器的内容

06:写操作，写寄存器

16：写多个保持寄存器

数据库可以看到这些数据

主界面部分：

例程：

把几个常用的功能码整合到一起，加上常用的界面操作

放置4个LED    代码实现01，切换开关，不同的颜色

几个标签部件   代码实现  可以传输数据   显示

输入框   发送之后   主机可以实现接收数据包
