FOC控制中的正弦PWM和空间矢量PWM对比与理解
参考：
- simple foc：https://docs.simplefoc.com/docs_chinese/foc_theory
- 博客：https://blog.csdn.net/qq_43332314/article/details/126449398
一、无刷电机基础原理

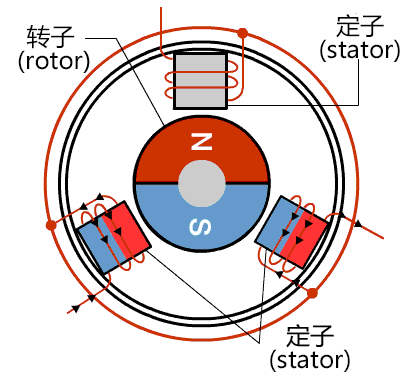

1.， 原理图：至少三个绕组线圈（定子）通过电流，产生交变磁场，带动多极磁铁（转子）旋转。
2. 极对数：其中，多极线圈的极对数会对应放大电圈数和实际圈数的比值，例如下面极对数为1，实际与电控转一圈一致；当极对数为2时，转1圈会导致磁场产生类似2圈的变化，因此控制的时候，需要产生相比于极对数为1的2倍周期电流，让实际的转子转一圈。
3. 三相无刷电机的6分区：针对上述的三相电机，可以将一圈分成6个分区进行控制，每个分区60°，这对于后面的空间矢量PWM有重要意义。
二、对比

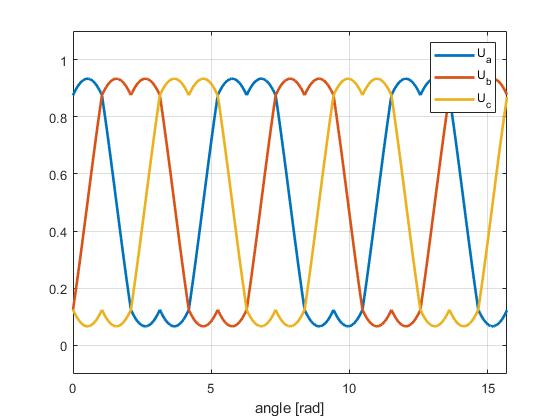

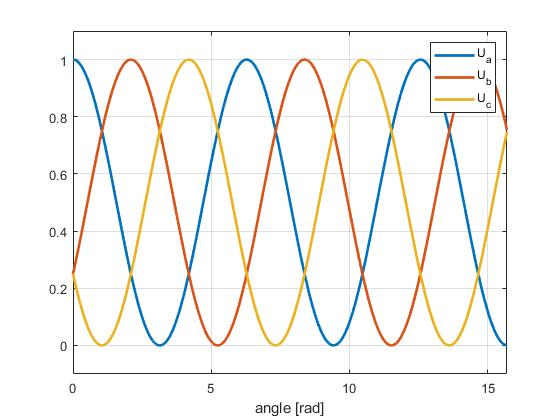

- 如下图，分别为正弦PWM和空间矢量PWM。

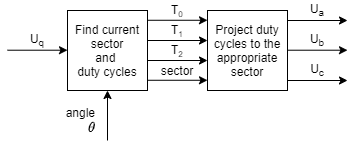

2. 控制流程分别如下：其中正弦PWM通过帕克逆变换和克拉克逆变换得到三项电压，然后变为PWM进行控制。而空间矢量PWM不使用逆变换，直接变换得到时间占比T012，然后变换为电压和PWM数值。
3. 基于控制逻辑的区别，可以看出正弦PWM在\alpha轴时Ua为最大，并最终仅能产生正弦波的变化。而空间矢量PWM利用矢量合成技术得到，实际上在\alpha轴时Ua不应该为最大，而应该在角度为30度时，Ua最大，通过Uc为负值最大。
三、理解
- 基于SVPWM的波形图，以及下方的红色一圈手绘图，希望能够帮助你理解：其中曲线为SVPWM中的Ua相电压变化曲线。
- 针对上述图，可以理解以下几点：
① 在30°时Ua为最大，而不是0°时。
② 在90°的时候，因为和Ua轴正好垂直，不需要通过Ua产生力，因此急剧变为0。
③ 在左半边的时候，图中进行了取反显示，因此和右边正好对称。
④ SVPWM的作用即利用空间矢量合成和拆分原理，将已经合成的矢量Uq拆分给三个相UaUbUc.而分区则是因为6个分区相似，仅需要计算一个分区即可转化到其他分区。
⑤ Simple foc计算分区所在位置的方式为角度得到分区，实际步骤为Uq矢量->角度->分区，实际上可以直接通过Uq->分区计算得到，生一个计算步骤，在其他的博客中会有涉及。
