数据通信学习笔记之OSPF的区域
OSPFArea 用于标识一个 OSPF 的区域
区域是从逻辑上将设备划分为不同的组，每个组用区域号 (Area ID)来标识 OSPF 的区域 ID 是一个 32bit 的非负整数，按点分十进制的形式(与 IPV4 地址的格式一样)呈现，例如 Area0.0.0.1。
为了简便起见，我们也会采用十进制的形式来表示。
骨干区域（Area 0） 非骨干区域（非 Area 0）
非骨干区域不允许直接相连。
同一区域的 OSPF 路由器具有相同的 LSDB，在只有一个区域的情况下，区域内部只有 1 类和 2 类 LSA。每台路由器都会产生 1 类 LSA，描述直连接口信息用于计算拓扑。
在 MA 网络中，DR 会产生 2 类 LSA 来描述该网络中所有的 Router-ID（包括自身）以及网络掩码。
单区域存在的问题：
系列连续的 OSPF 路由器构成的网络称为 OSPF 域(Domain)
OSPF 要求网络内的路由器同步 LSDB，实现对于网络的一致认知.当网络规模越来越大时，LSDB 将变得非常臃肿，设备基于该 LSDB 进行路由计算，其负担也极大地增加了，此外路由器的路由表规模也变大了，这些无疑都将加大路由器的性能损耗。
当网络拓扑发生变更时，这些变更需要被扩散到整个网络，并可能引发整网的路由重计算。
单区域的设计，使得 OSPF 无法部署路由汇总
所以需要分多区域。注意：每个区域都要和骨干区域相连接
区域间路由计算
OSPF 区域间路由信息传递是通过 ABR 产生的 Network Summary LSA (3 类 LSA)实现的

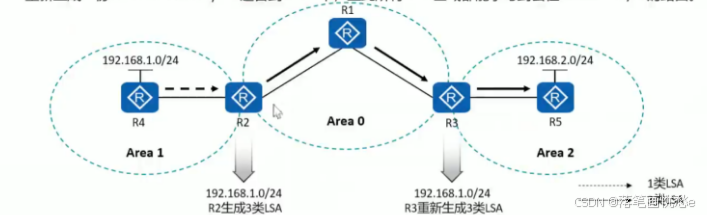

以 192.168.1.0/24 路由信息为例

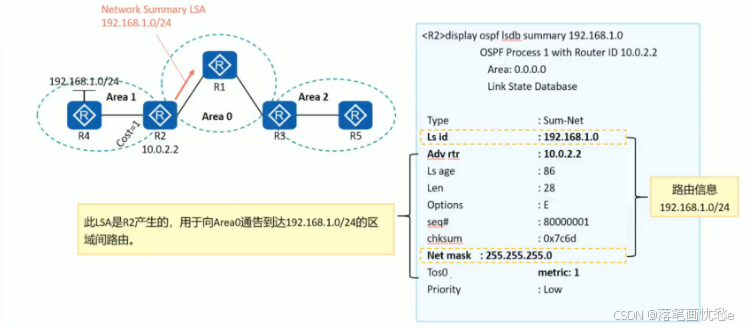

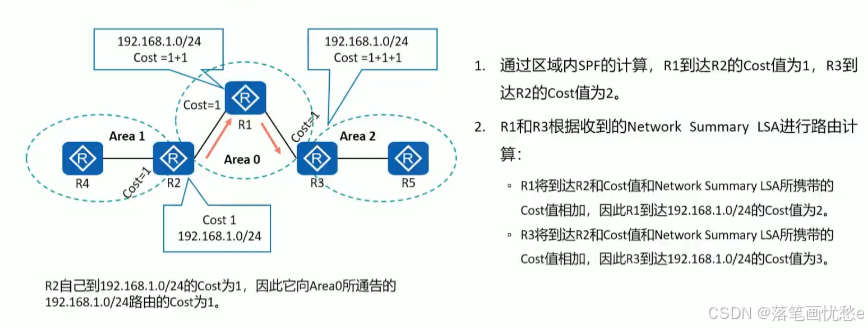

- R2 依据 Area 1 内所泛洪的 Router LSA 及 Network LSA 计算得出 192.168.1.0/24 路由 (区域内路由)并将该路由通过 Network Summary LSA 通告到 Area 0。R3 根据该 LSA 可计算出到达 192.168.1.0/24 的区域间路由
- R3 重新生成一份 Network Summary LSA 通告到 Area 2 中，至此所有 OSPF 区域都能学习到去往 192.168.1.0/24 的路由
区域间路由防环

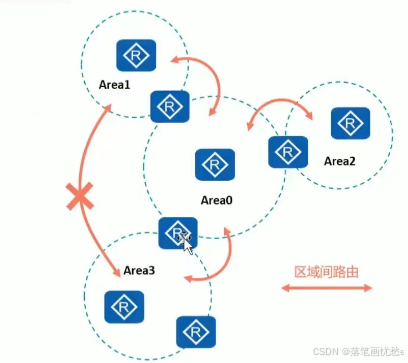

OSPF 要求所有的非骨干区域必须与 Area0 直接相连，区域间路由需经由 Area0 中转。
区域间的路由传递不能发生在两个非骨千区域之间，这使得 OSPF 的区域架构在逻辑上形成了一个类似星型的拓扑。
-
ABR 不会将描述到达某个区域内网段路由的 3 类 LSA 再次注入会该区域
-
ABR 从非骨干区域收到的 3 类 LSA 不能参与路由计算
-

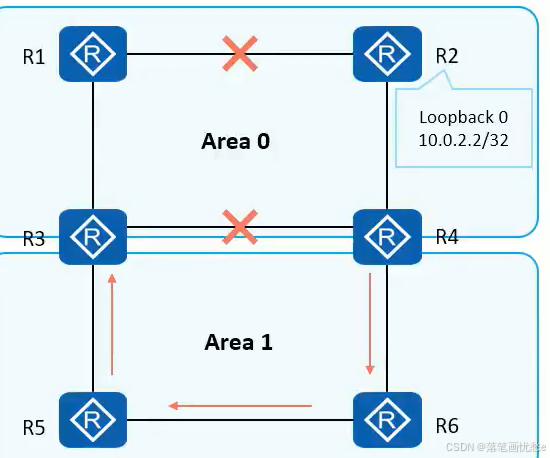

- R1 和 R2、R3 和 R4 之间的链路中断导致骨干区域不连续
- R4 将 10.0.2.2/32 的路由以 3 类 LSA 的形式发送到区域 1
- R5 和 R6 可以根据上述 3 类 LSA 计算出 10.2.2.2/32 路由
- R3 从非骨干区域收到 3 类 LSA，不进行路由计算。也不会将此 3 类 LSA 发送到其他区域
- 此时：R1 和 R3 都无法和 10.2.2.2 进行通信
-
真假 ABR
ABR 从非骨干区域收到的 3 类 LSA 不能参与路由计算。当骨干区域分割时，会导致部分路由器无法正确计算路由。
解决方案：vlink
真 ABR：骨干区域有邻居 --- 不能进行路由计算
假 ABR：骨干区域没有邻居 --- 可以进行路由计算
虚连接 Vlink
只可属于区域 0，依靠物理链路承载
类似于隧道。主要用于临时连接两端，使骨干区域连续

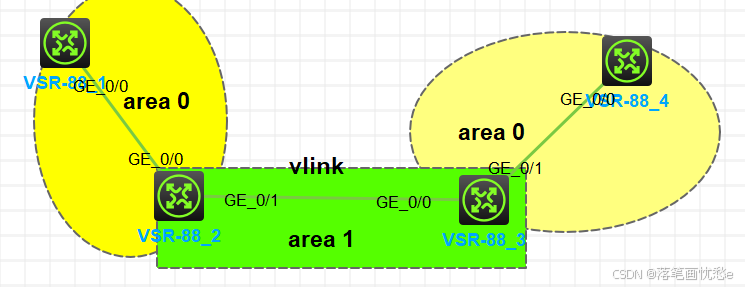

第一种情况，区域 0 ---> 区域 1 --> 区域 0
双端配置，注意：对端为Router ID 不是接口地址
ospf 10
ar 1
vlink-peer 3.3.3.3
ospf 10
ar 1
vlink-peer 2.2.2.2
第二种情况： 区域 0 --> 区域 1 --> 区域 2
解决方案：在区域 1 双端配置 vlink
第三种情况：区域 1 --> 区域 2 --> 区域 3
解决方案：在区域 2 两端建立 vlink
Stub 末节区域
为了减少 LSDB、路由表规模 ABR 不向 Stub 区域内传播它接收到的 AS 外部路由。
同时，为了保证 Stub 区域能够正常到达 AS 外部，Stub 区域的 ABR 将会产生一条缺省路由（使用 3 类 LSA 描述）
注意：配置 Vlink 时，使用对端的 Router ID。不要使用接口 ip
配置 Stub 时需注意：
- 骨干区域不能被配置为 Stub 区域
- Stub 区域中所有路由器都要上设置成 Stub
- Stub 区域内不能引入和接收 AS 外部路由
- 虚连接不能穿越 Stub 区域
Stub 区域内只存在 1、2、3 类 LSA
Totally Stub 完全末节区域
与 Stub 的区别：3 类 LSA 也不存在，只保留一条 0.0.0.0 默认路由指向 ABR
只需要在 ABR 上配置即可
NSSA 非纯末节区域
不支持外部路由，但是允许本地路由引入。
NSSA 区域使用 7 类 LSA，但是，向外部泛红时，ABR 会将 7 类 LSA 转成 5 类 LSA 向外泛红
Totally NSSA 完全非纯末节区域
在 ABR 上配置
区域内不会出现 3 类 LSA。只留一条 0.0.0.0 到 ABR
