CAD文件如何导入BigemapPro

问题描述

在使用 BigemapPro 加载 CAD 文件的过程中，会出现两种不同的情况：部分文件能够被软件自动识别投影并顺利加载；而另一部分文件则无法自动识别投影，需要手动干预才能准确加载到影像上。下面为您详细介绍这两种情况的具体操作方法

实操

一、自动识别投影

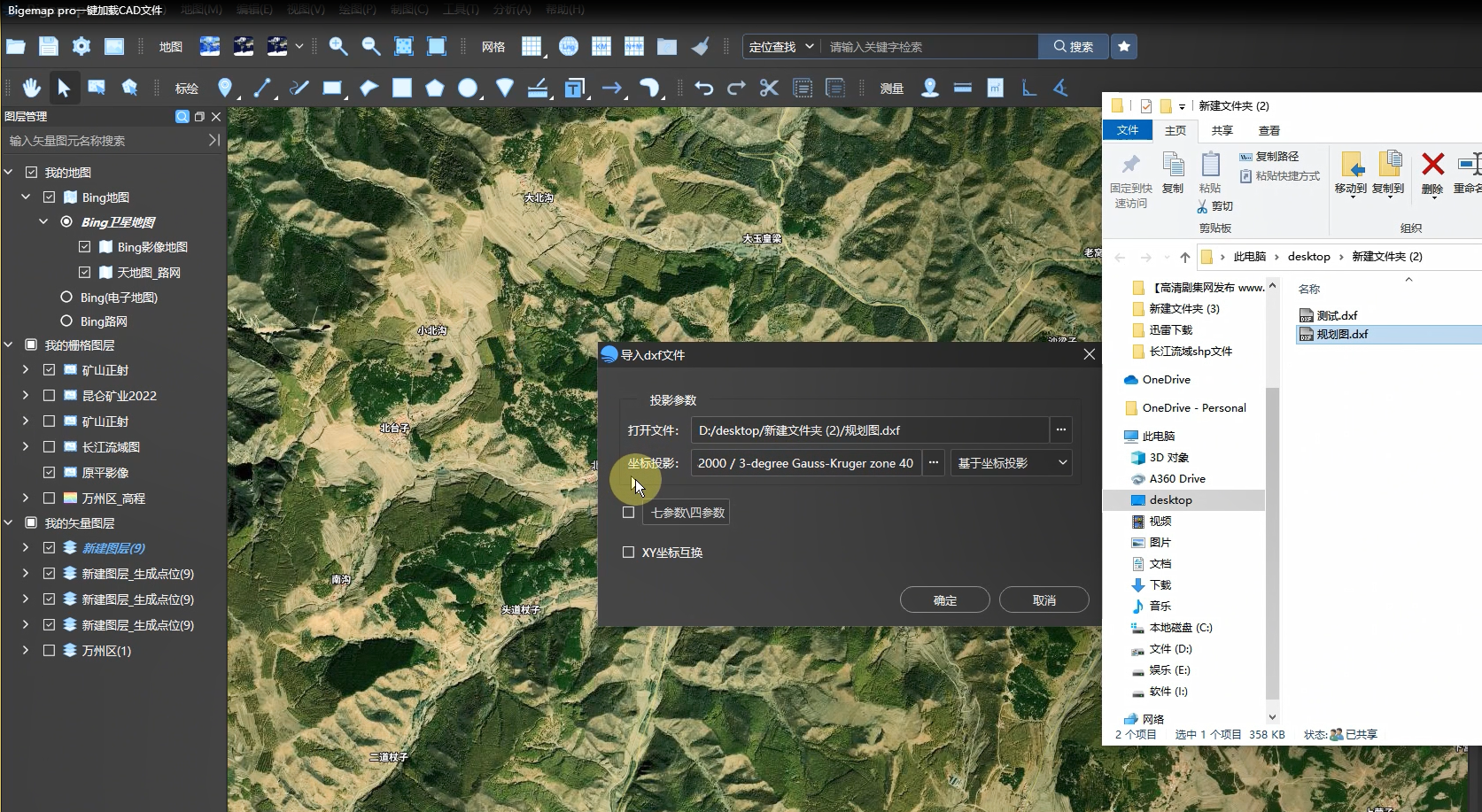

将 CAD 文件直接拖到 BigemapPro 里面，如果软件自动识别出来坐标信息，直接点击确定加载就行。

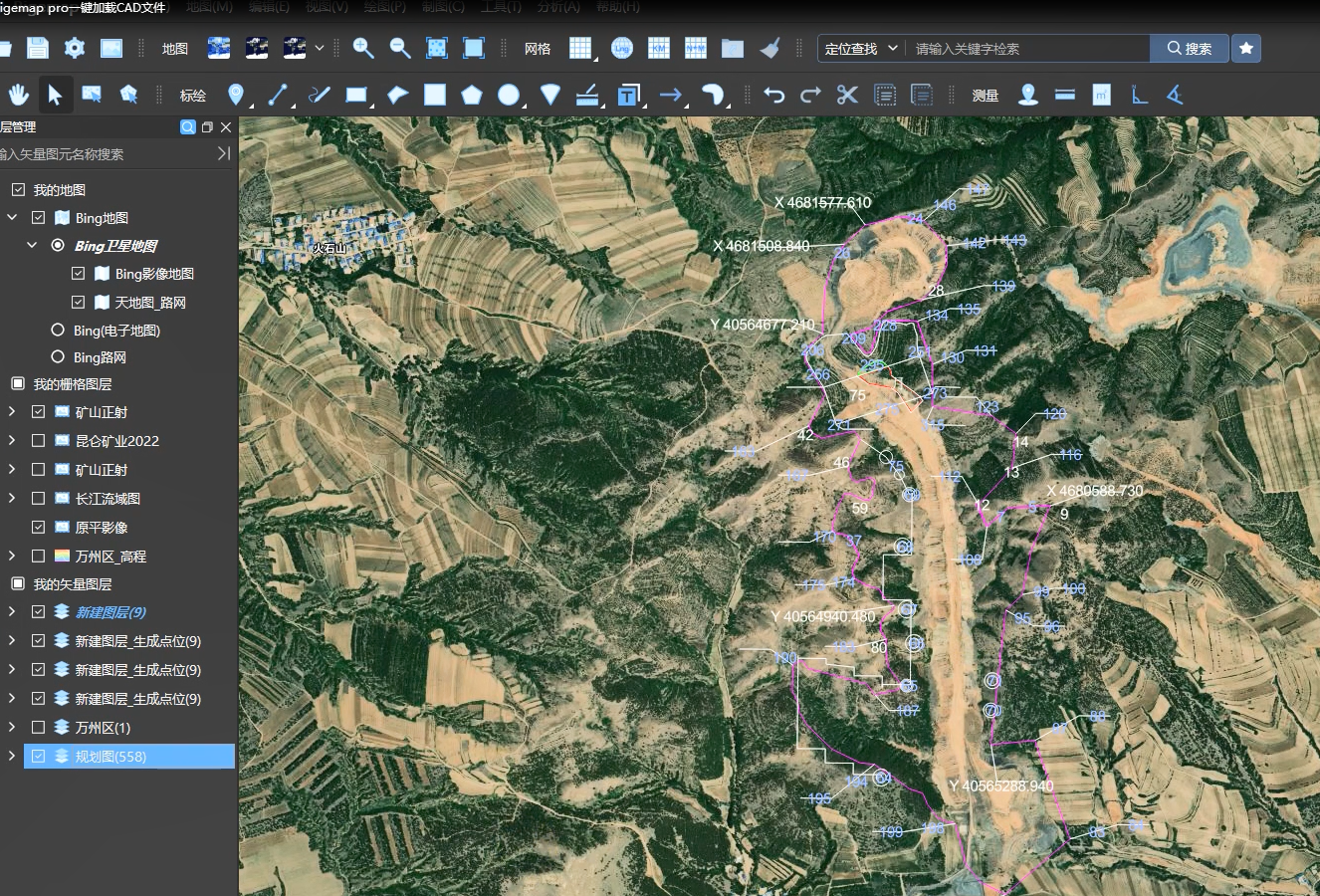

加载完成后，可以看到文件准确地定位到了项目地区，在影像上呈现出对应的图形。

二、无法自动识别投影信息

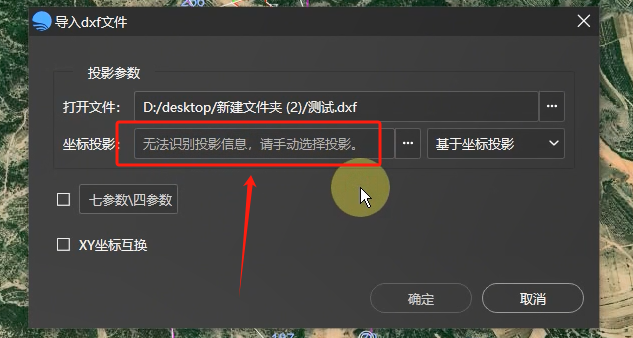

把文件拖入BigemapPro中， 如果软件提示无法识别投影信息，这表示手里的数据可能是采用了中央子午线相关的坐标系，这时就需要手动选择投影。

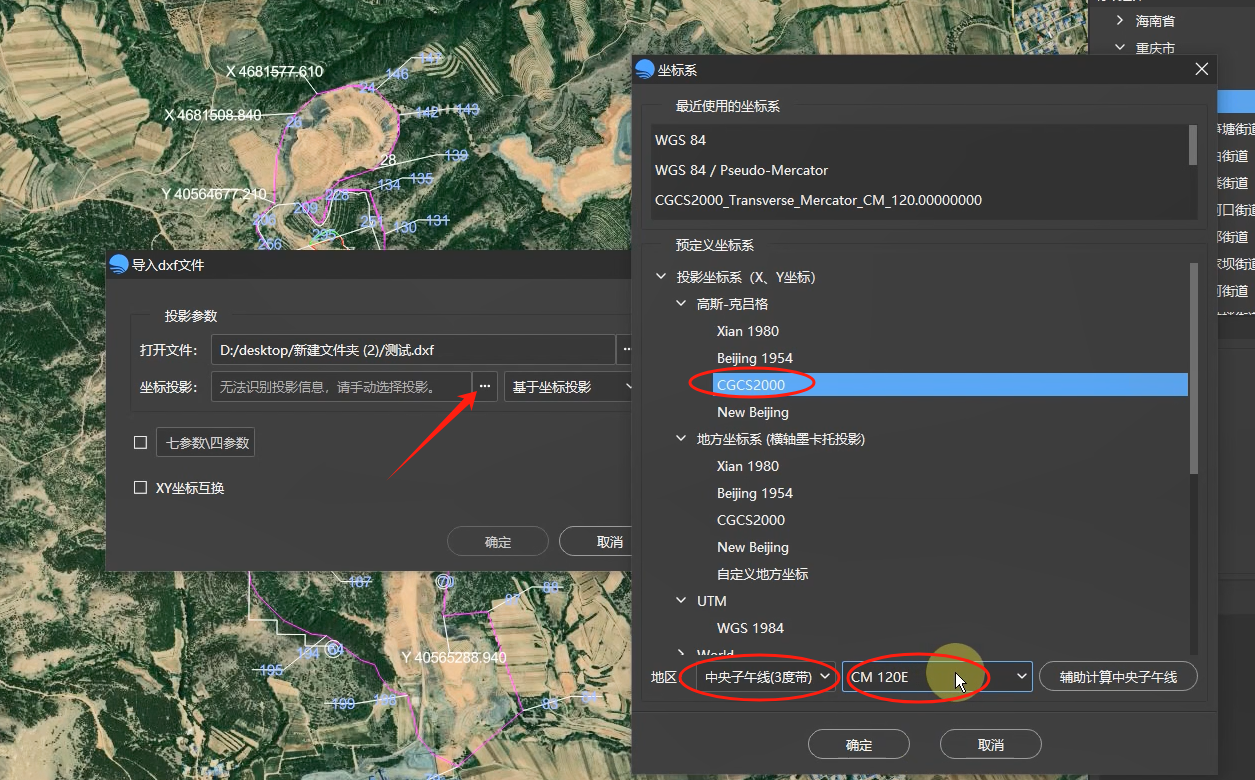

先点击相应按钮进入投影设置界面，如果数据是高斯-克吕格投影坐标系，就选择CGCS2000，地区选择“中央子午线（3度带），假设我们知道该文件的中央子午线是 120 度，直接选择 120 即可。

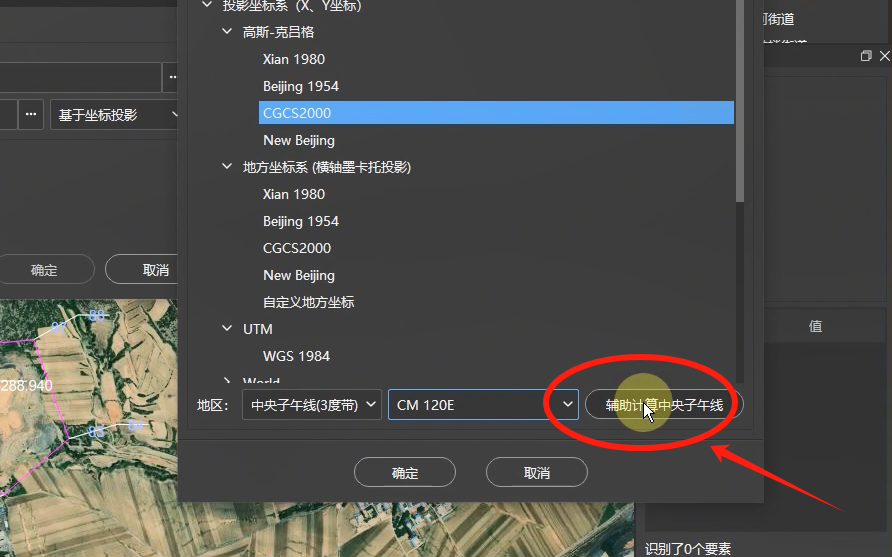

如果不知道是哪一根中央子午线，但知道项目所在的地区，我们可以利用辅助计算中央子午线功能。

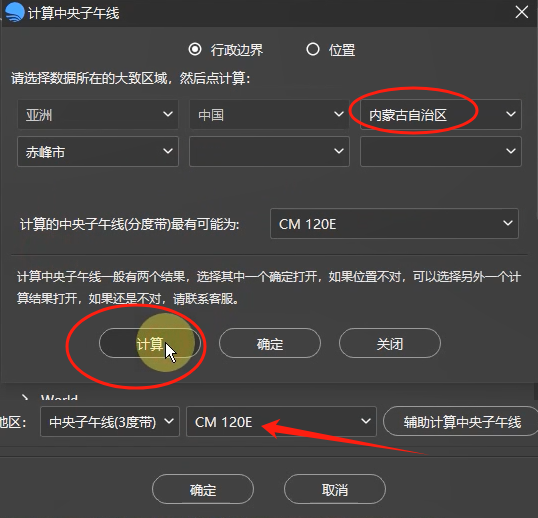

在行政边界选择所在的大致区域，点击计算，软件同样会给我们计算出来中央子午线是 120，接着按照上述设置投影的步骤进行操作，就能成功加载文件。

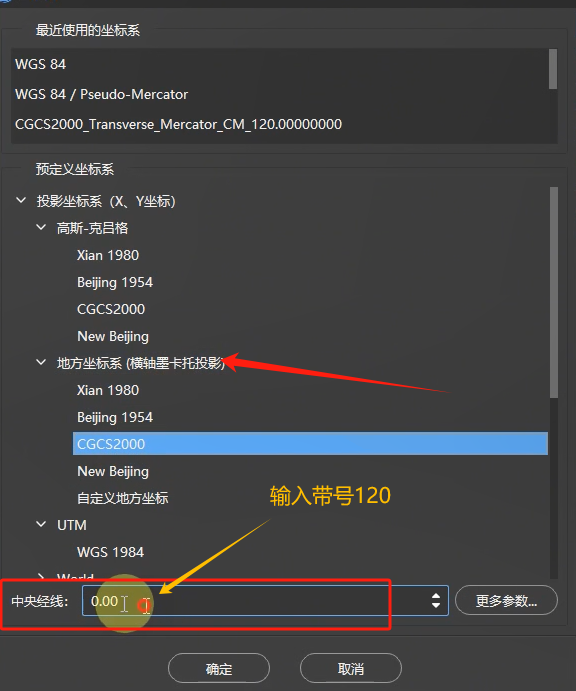

还有一种情况，如果文件采用的是地方坐标系（如墨卡托投影）时，在软件中选择 “CGCS2000” 后，是没有办法选中央子午线的，此时需要手动输入120的带号。

完成后点击确定加载，文件同样可以准确地定位到影像上面。
