OpenGL学习笔记（Blinn-Phong、伽马矫正、阴影）

news 来源：原创 2025/4/24 8:57:09

Blinn-Phong

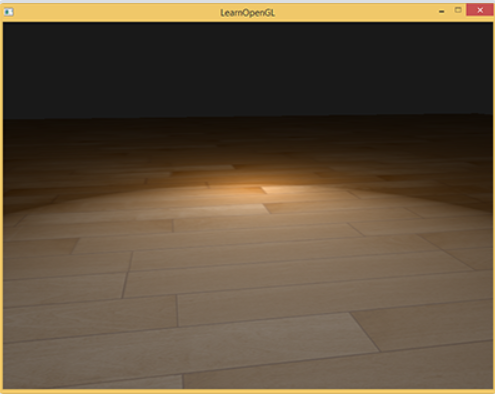

PhongShading不仅对真实光照有很好的近似，而且性能也很高。但是它的镜面反射会在一些情况下出现问题，特别是物体反光度很低时，会导致大片（粗糙的）高光区域。下面这张图展示了当p为1.0时地板会出现的效果：

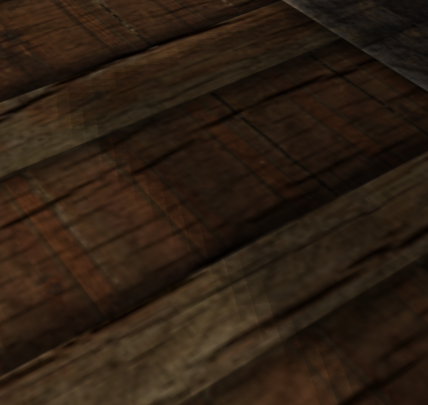

在这里插入图片描述
上图高光区域的边缘有明显的断层，出现这个问题的原因是观察向量和反射向量间的夹角不能大于90度。如果点积的结果为负数，镜面光分量会变为0.0。所以90°的地方明显的断层

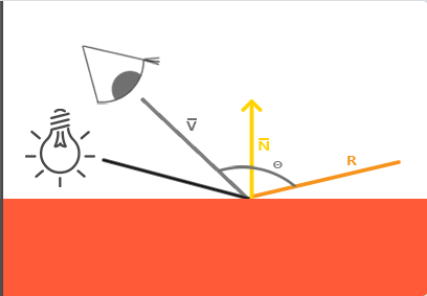

下图就是这个角度大于90°的情况
在这里插入图片描述
1977年，James F. Blinn在风氏着色模型上加以拓展，引入了Blinn-Phong着色模型。Blinn-Phong模型与风氏模型非常相似，但是它对镜面光模型的处理上有一些不同，让我们能够解决之前提到的问题。Blinn-Phong模型不再依赖于反射向量，而是采用了所谓的半程向量(Halfway Vector)，即光线与视线夹角一半方向上的一个单位向量。当半程向量与法线向量越接近时，镜面光分量就越大。
在这里插入图片描述

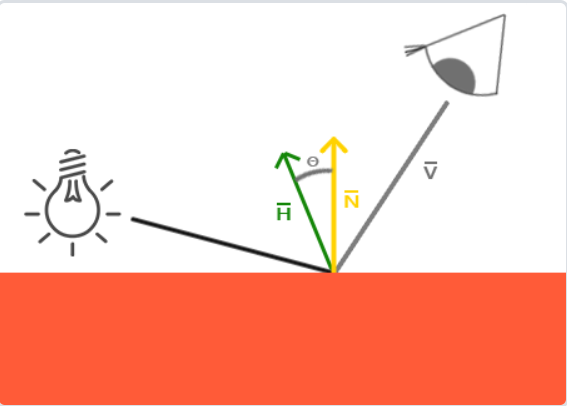

用光线与实现夹角的半程向量与法线夹角来表示镜面光强度。当视线正好与（现在不需要的）反射向量对齐时，半程向量就会与法线完美契合。所以当观察者视线越接近于原本反射光线的方向时，镜面高光就会越强。现在，不论观察者向哪个方向看，半程向量与表面法线之间的夹角都不会超过90度（除非光源在表面以下）。

Blinn-Phong与风氏模型唯一的区别就是，Blinn-Phong测量的是法线与半程向量之间的夹角，而风氏模型测量的是观察方向与反射向量间的夹角。
在这里插入图片描述

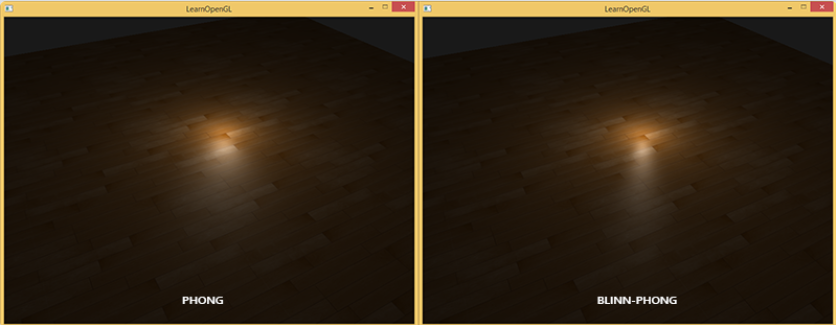

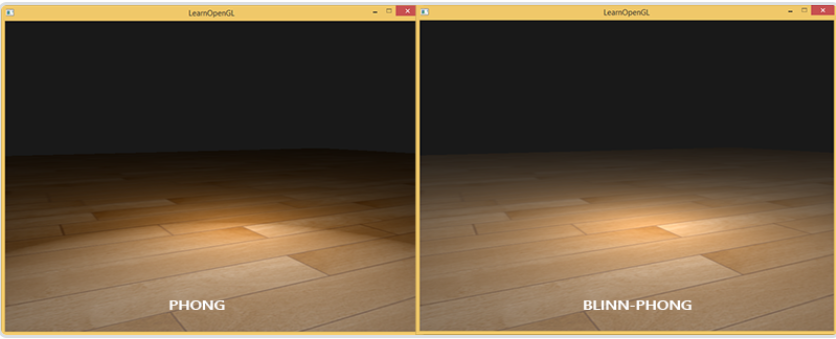

除此之外还有一个小区别，就是半程向量与表面法线的夹角通常会小于观察与反射向量的夹角。所以，如果你想获得和风氏着色类似的效果，就必须在使用Blinn-Phong模型时将镜面反光度设置更高一点。通常我们会选择风氏着色时反光度分量的2到4倍。
在这里插入图片描述
Blinn-Phong着色的一个附加好处是，它比Phong着色性能更高，因为我们不必计算更加复杂的反射向量了。

Gamma矫正

Gamma

设备输出亮度 = 输入电压的Gamma次幂

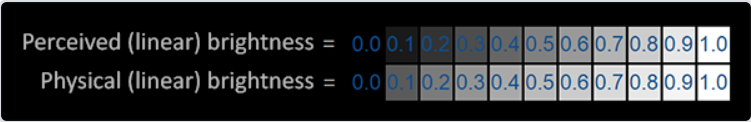

在这里插入图片描述
第一行表示人眼感知色阶，第二行是物理的色阶。
人眼对暗色的分辨能力远超亮色，那么在有限的计算机颜色中（256个色阶），亮色和暗色均匀分布的话，那亮色部分就会精度过剩而暗色部分就会精度不足。如何解决这个问题？进行 Gamma 矫正。

人的视觉系统对光照强度的反应并不是线性的，这意味着一个线性变化的光强，人眼感知起来却并非如此。

在这里插入图片描述

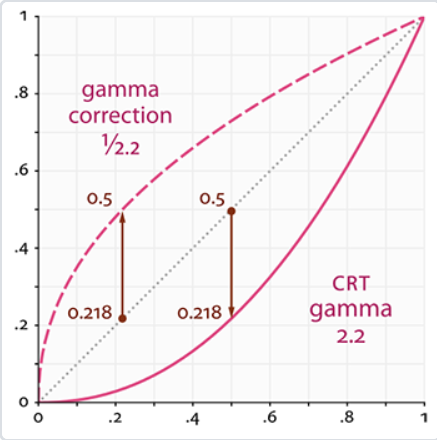

y=x的电线表示Gamma为1的理想状态，当我们输出一个值为(0.5,0.0,0.0)的颜色时，显示器输出的实际颜色为(0.218,0.0,0.0) 就是0.5的2.2次幂。如果我们把设置的颜色翻倍变为（1，0，0）实际上显示器的输出翻了4.5倍不止。

这块我感觉他解释的很乱，不如直接说人眼的gamma是1/2.2，显示器的gamma是2.2，刚好抵消了

为什么看起来"正常"：
人眼恰好需要约4.5倍的物理亮度变化才能感知"2倍亮度"
显示器的Gamma 2.2 ≈ 补偿了人眼的非线性感知
最终达到"所见即所得"的效果

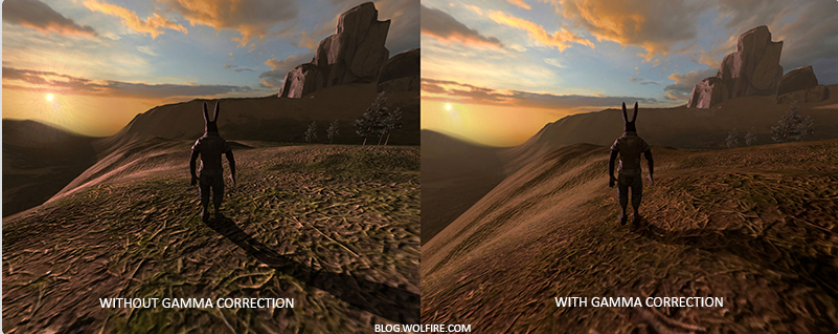

因为颜色是根据显示器的输出配置的，所以线性空间中的所有中间(照明)计算在物理上都是不正确的。随着更多先进的照明算法的引入，这一点变得更加明显，如下图所示：

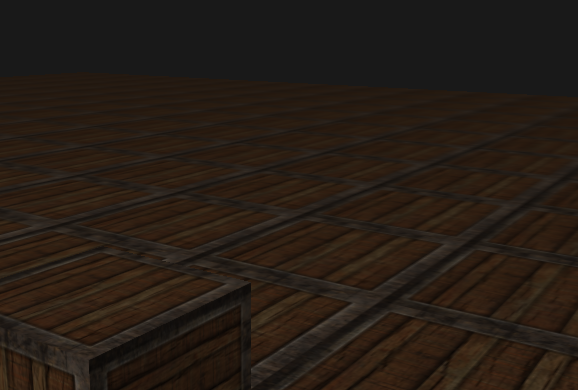

在这里插入图片描述
如果没有适当地纠正这个显示器伽马，照明看起来是错误的，艺术家将很难获得逼真和好看的结果。解决方案正是应用伽马校正。

Gamma矫正

Gamma校正(Gamma Correction)的思路是在最终的颜色输出到显示器之前先将Gamma的倒数作用到颜色上。就是让一个颜色变得更亮之后输出到显示器又会变暗，刚好抵消了~

我们来看另一个例子。还是那个暗红色(0.5,0.0,0.0)。在将颜色显示到显示器之前，我们先对颜色应用Gamma校正曲线。线性的颜色显示在显示器上相当于降低了2.2
次幂的亮度，所以倒数就是1/2.2次幂。Gamma校正后的暗红色就会成为(0.73,0.0,0.0)。校正后的颜色接着被发送给显示器，最终显示出来的颜色是(0.5,0.0,0.0)。你会发现使用了Gamma校正，显示器最终会显示出我们在应用中设置的那种线性的颜色。

基于gamma2.2的颜色空间叫做sRGB颜色空间。每个显示器的gamma曲线都有所不同，但是gamma2.2在大多数显示器上表现都不错。

实现方法

使用OpenGL内建的sRGB帧缓冲。
开启即可

glEnable(GL_FRAMEBUFFER_SRGB);

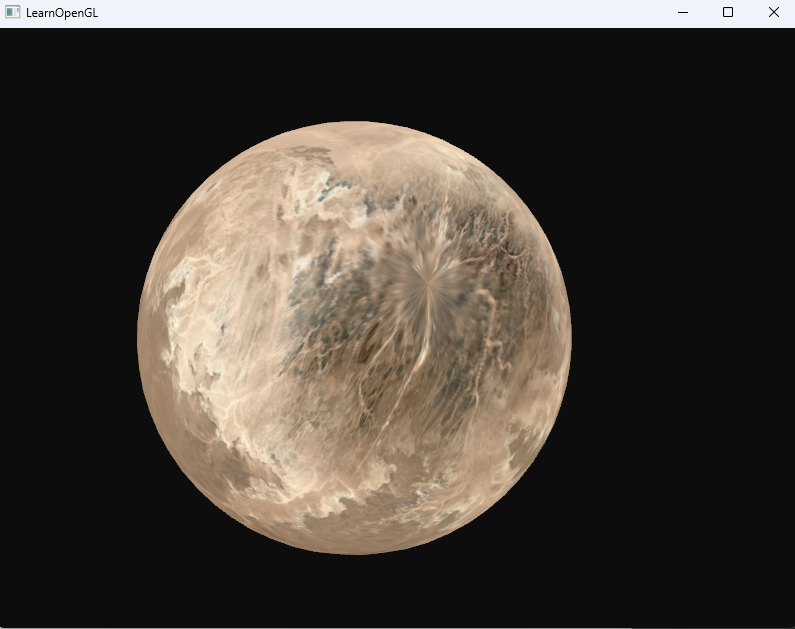

不开矫正效果
在这里插入图片描述

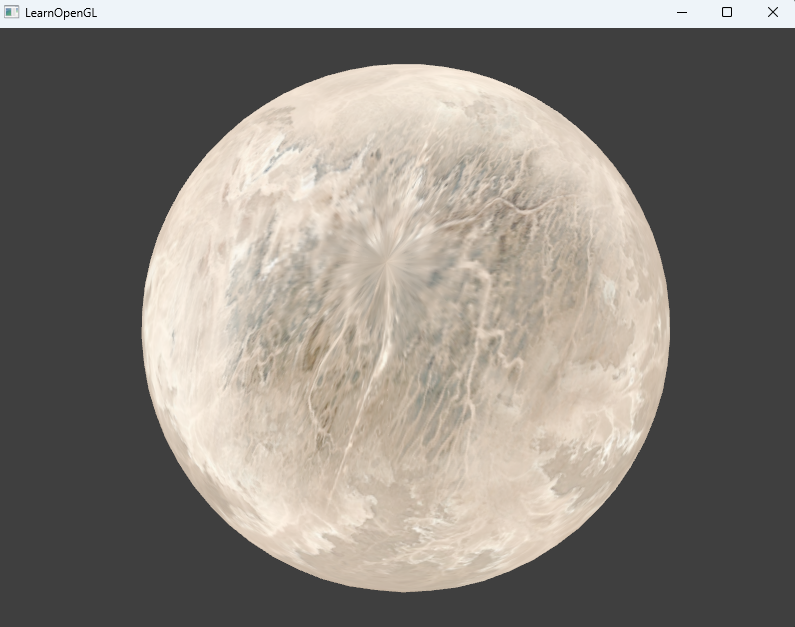

开启矫正

明显亮了很多，这也就是在抵消显示器让颜色变暗的情况。
使用这种方法要注意，他是输出到屏幕之前进行的矫正，如果你提前进行了矫正，那后续操作就全错了。

自己在像素着色器中进行gamma校正w。

void main()
{// 在线性空间做炫酷的光照效果[...]// 应用伽马矫正float gamma = 2.2;fragColor.rgb = pow(fragColor.rgb, vec3(1.0/gamma));
}

sRGB纹理

显示器显示颜色时使用了gamma曲线（约2.2），这意味着：你看到的颜色 ≠ 内存中的数值
在这里插入图片描述
典型错误场景：
当你在渲染管线中：
① 加载sRGB纹理（已经gamma校正）
② 进行光照计算（应该在线性空间）
③ 输出到显示器（又自动gamma校正）
→ 实际发生了两次gamma校正 → 画面过亮

也就是说sRGB纹理它已经被gamma矫正过了，渲染完成后不需要再进行gamma矫正。

所以可以先转为线性颜色计算后，再统一进行gamma矫正
为了转为线性的颜色，可以使用特定的纹理创建函数

glTexImage2D(GL_TEXTURE_2D, 0, GL_SRGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, image);

这个函数会自动把sRGB纹理转为线性空间，正常进行计算后统一进行gamma矫正并输出

衰减

伽马校正的另一个不同之处在于光照衰减。在真实的物理世界中，光衰减与光源距离的平方成反比。

float attenuation = 1.0 / (distance * distance);

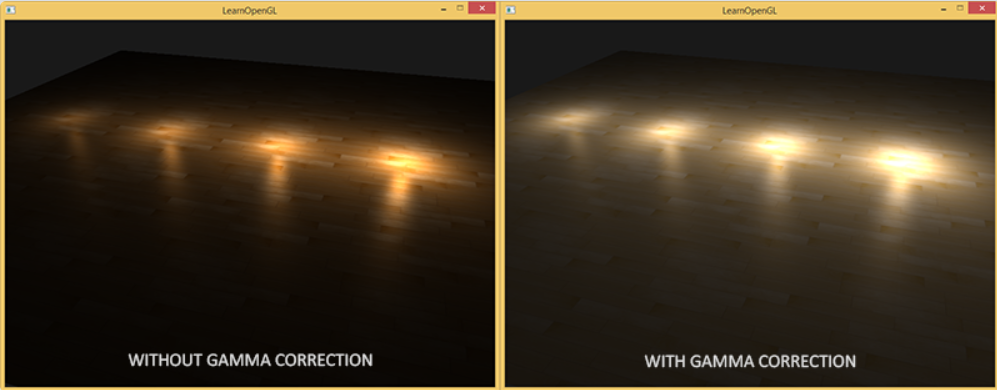

然而当我们使用这个衰减公式时，衰减效果总是过于强烈
如果我们使用这个方程，而且不进行gamma校正，显示在监视器上的衰减方程实际上将变成 $1.0/distance^2)^{2.2}$ ,所以进行了强烈的衰减。

总而言之，gamma校正使你可以在线性空间中进行操作。因为线性空间更符合物理世界，大多数物理公式现在都可以获得较好效果，比如真实的光的衰减。你的光照越真实，使用gamma校正获得漂亮的效果就越容易。这也正是为什么当引进gamma校正时，建议只去调整光照参数的原因。

阴影

shadow mapping

这个在我的tinyrenderer中实现过。这里额外提到了把摄像机角度生成的zbuffer存储在纹理中。我们管储存在纹理中的所有这些深度值，叫做深度贴图（depth map）或阴影贴图。

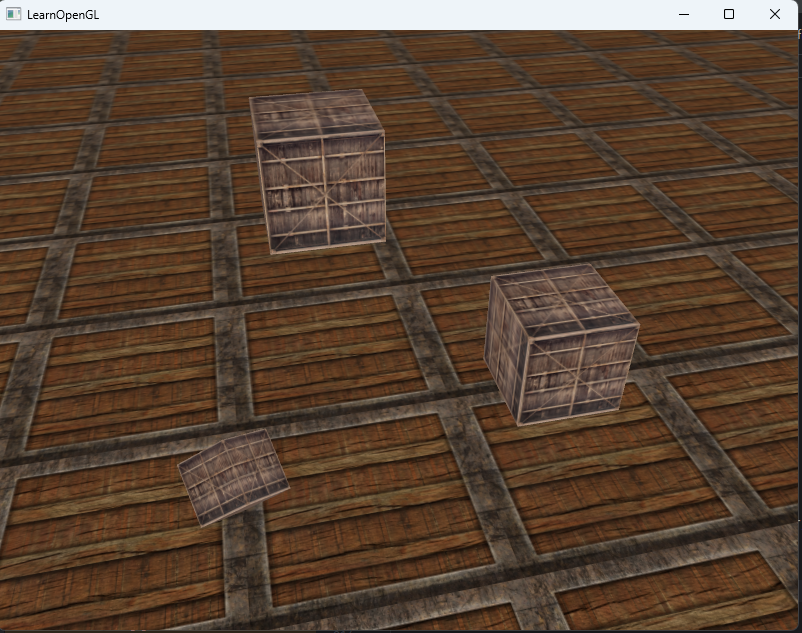

首先创建一个有三个正方形的场景

int main(){// 初始化窗口GLFWwindow * window = InitWindowAndFunc();stbi_set_flip_vertically_on_load(true);// 启用深度测试glEnable(GL_DEPTH_TEST);// shaderShader shader("./shader/base.vert", "./shader/base.frag");// 纹理unsigned int planeDiffuse = loadTexture("./assets/diffuse.png");unsigned int cubeDiffuse = loadTexture("./assets/container.jpg");// 地板float planeVertices[] = {// positions            // normals         // texcoords25.0f, -0.5f,  25.0f,  0.0f, 1.0f, 0.0f,  25.0f,  0.0f,-25.0f, -0.5f,  25.0f,  0.0f, 1.0f, 0.0f,   0.0f,  0.0f,-25.0f, -0.5f, -25.0f,  0.0f, 1.0f, 0.0f,   0.0f, 25.0f,25.0f, -0.5f,  25.0f,  0.0f, 1.0f, 0.0f,  25.0f,  0.0f,-25.0f, -0.5f, -25.0f,  0.0f, 1.0f, 0.0f,   0.0f, 25.0f,25.0f, -0.5f, -25.0f,  0.0f, 1.0f, 0.0f,  25.0f, 25.0f};// plane VAOunsigned int planeVBO,planeVAO;glGenVertexArrays(1, &planeVAO);glGenBuffers(1, &planeVBO);glBindVertexArray(planeVAO);glBindBuffer(GL_ARRAY_BUFFER, planeVBO);glBufferData(GL_ARRAY_BUFFER, sizeof(planeVertices), planeVertices, GL_STATIC_DRAW);glEnableVertexAttribArray(0);glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)0);glEnableVertexAttribArray(1);glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(3 * sizeof(float)));glEnableVertexAttribArray(2);glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(6 * sizeof(float)));glBindVertexArray(0);while (!glfwWindowShouldClose(window)){// 清理窗口glClearColor(0.05f, 0.05f, 0.05f, 1.0f);glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);glm::mat4 projection = glm::perspective(glm::radians(45.0f), (float)SCR_WIDTH / (float)SCR_HEIGHT, 0.1f, 1000.0f);glm::mat4 view = camera.GetViewMatrix();;shader.use();glBindVertexArray(planeVAO);shader.setMat4("projection", projection);shader.setMat4("view", view);shader.setMat4("model", glm::mat4(1.0));shader.setInt("diffuse_texture1", 0);glBindTexture(GL_TEXTURE_2D, planeDiffuse);glDrawArrays(GL_TRIANGLES, 0, 6);glBindTexture(GL_TEXTURE_2D, cubeDiffuse);// cubesglm::mat4 model = glm::mat4(1.0f);model = glm::mat4(1.0f);model = glm::translate(model, glm::vec3(0.0f, 1.5f, 0.0));model = glm::scale(model, glm::vec3(0.5f));shader.setMat4("model", model);renderCube();model = glm::mat4(1.0f);model = glm::translate(model, glm::vec3(2.0f, 0.0f, 1.0));model = glm::scale(model, glm::vec3(0.5f));shader.setMat4("model", model);renderCube();model = glm::mat4(1.0f);model = glm::translate(model, glm::vec3(-1.0f, 0.0f, 2.0));model = glm::rotate(model, glm::radians(60.0f), glm::normalize(glm::vec3(1.0, 0.0, 1.0)));model = glm::scale(model, glm::vec3(0.25));shader.setMat4("model", model);renderCube();// 事件处理glfwPollEvents();// 双缓冲glfwSwapBuffers(window);processFrameTimeForMove();processInput(window);}glfwTerminate();return 0;
};void renderCube()
{// initialize (if necessary)if (cubeVAO == 0){float vertices[] = {// back face-1.0f, -1.0f, -1.0f,  0.0f,  0.0f, -1.0f, 0.0f, 0.0f, // bottom-left1.0f,  1.0f, -1.0f,  0.0f,  0.0f, -1.0f, 1.0f, 1.0f, // top-right1.0f, -1.0f, -1.0f,  0.0f,  0.0f, -1.0f, 1.0f, 0.0f, // bottom-right1.0f,  1.0f, -1.0f,  0.0f,  0.0f, -1.0f, 1.0f, 1.0f, // top-right-1.0f, -1.0f, -1.0f,  0.0f,  0.0f, -1.0f, 0.0f, 0.0f, // bottom-left-1.0f,  1.0f, -1.0f,  0.0f,  0.0f, -1.0f, 0.0f, 1.0f, // top-left// front face-1.0f, -1.0f,  1.0f,  0.0f,  0.0f,  1.0f, 0.0f, 0.0f, // bottom-left1.0f, -1.0f,  1.0f,  0.0f,  0.0f,  1.0f, 1.0f, 0.0f, // bottom-right1.0f,  1.0f,  1.0f,  0.0f,  0.0f,  1.0f, 1.0f, 1.0f, // top-right1.0f,  1.0f,  1.0f,  0.0f,  0.0f,  1.0f, 1.0f, 1.0f, // top-right-1.0f,  1.0f,  1.0f,  0.0f,  0.0f,  1.0f, 0.0f, 1.0f, // top-left-1.0f, -1.0f,  1.0f,  0.0f,  0.0f,  1.0f, 0.0f, 0.0f, // bottom-left// left face-1.0f,  1.0f,  1.0f, -1.0f,  0.0f,  0.0f, 1.0f, 0.0f, // top-right-1.0f,  1.0f, -1.0f, -1.0f,  0.0f,  0.0f, 1.0f, 1.0f, // top-left-1.0f, -1.0f, -1.0f, -1.0f,  0.0f,  0.0f, 0.0f, 1.0f, // bottom-left-1.0f, -1.0f, -1.0f, -1.0f,  0.0f,  0.0f, 0.0f, 1.0f, // bottom-left-1.0f, -1.0f,  1.0f, -1.0f,  0.0f,  0.0f, 0.0f, 0.0f, // bottom-right-1.0f,  1.0f,  1.0f, -1.0f,  0.0f,  0.0f, 1.0f, 0.0f, // top-right// right face1.0f,  1.0f,  1.0f,  1.0f,  0.0f,  0.0f, 1.0f, 0.0f, // top-left1.0f, -1.0f, -1.0f,  1.0f,  0.0f,  0.0f, 0.0f, 1.0f, // bottom-right1.0f,  1.0f, -1.0f,  1.0f,  0.0f,  0.0f, 1.0f, 1.0f, // top-right1.0f, -1.0f, -1.0f,  1.0f,  0.0f,  0.0f, 0.0f, 1.0f, // bottom-right1.0f,  1.0f,  1.0f,  1.0f,  0.0f,  0.0f, 1.0f, 0.0f, // top-left1.0f, -1.0f,  1.0f,  1.0f,  0.0f,  0.0f, 0.0f, 0.0f, // bottom-left// bottom face-1.0f, -1.0f, -1.0f,  0.0f, -1.0f,  0.0f, 0.0f, 1.0f, // top-right1.0f, -1.0f, -1.0f,  0.0f, -1.0f,  0.0f, 1.0f, 1.0f, // top-left1.0f, -1.0f,  1.0f,  0.0f, -1.0f,  0.0f, 1.0f, 0.0f, // bottom-left1.0f, -1.0f,  1.0f,  0.0f, -1.0f,  0.0f, 1.0f, 0.0f, // bottom-left-1.0f, -1.0f,  1.0f,  0.0f, -1.0f,  0.0f, 0.0f, 0.0f, // bottom-right-1.0f, -1.0f, -1.0f,  0.0f, -1.0f,  0.0f, 0.0f, 1.0f, // top-right// top face-1.0f,  1.0f, -1.0f,  0.0f,  1.0f,  0.0f, 0.0f, 1.0f, // top-left1.0f,  1.0f , 1.0f,  0.0f,  1.0f,  0.0f, 1.0f, 0.0f, // bottom-right1.0f,  1.0f, -1.0f,  0.0f,  1.0f,  0.0f, 1.0f, 1.0f, // top-right1.0f,  1.0f,  1.0f,  0.0f,  1.0f,  0.0f, 1.0f, 0.0f, // bottom-right-1.0f,  1.0f, -1.0f,  0.0f,  1.0f,  0.0f, 0.0f, 1.0f, // top-left-1.0f,  1.0f,  1.0f,  0.0f,  1.0f,  0.0f, 0.0f, 0.0f  // bottom-left};glGenVertexArrays(1, &cubeVAO);glGenBuffers(1, &cubeVBO);// fill bufferglBindBuffer(GL_ARRAY_BUFFER, cubeVBO);glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);// link vertex attributesglBindVertexArray(cubeVAO);glEnableVertexAttribArray(0);glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)0);glEnableVertexAttribArray(1);glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(3 * sizeof(float)));glEnableVertexAttribArray(2);glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 8 * sizeof(float), (void*)(6 * sizeof(float)));glBindBuffer(GL_ARRAY_BUFFER, 0);glBindVertexArray(0);}// render CubeglBindVertexArray(cubeVAO);glDrawArrays(GL_TRIANGLES, 0, 36);glBindVertexArray(0);
}

在这里插入图片描述
下来就是生成阴影贴图了

第一步需要使用自定义帧缓冲生成深度贴图

GLuint depthMapFBO;
glGenFramebuffers(1, &depthMapFBO);

下面生成一张空纹理图，因为我们只关心深度值，我们要把纹理格式指定为GL_DEPTH_COMPONENT

    GLuint depthMap;glGenTextures(1, &depthMap);glBindTexture(GL_TEXTURE_2D, depthMap);glTexImage2D(GL_TEXTURE_2D, 0, GL_DEPTH_COMPONENT,SHADOW_WIDTH, SHADOW_HEIGHT, 0, GL_DEPTH_COMPONENT, GL_FLOAT, NULL);glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST);glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);

把纹理图挂载到自定义帧缓冲中
然而，不包含颜色缓冲的帧缓冲对象是不完整的，所以我们需要显式告诉OpenGL我们不适用任何颜色数据进行渲染。我们通过将调用glDrawBuffer和glReadBuffer把读和绘制缓冲设置为GL_NONE来做这件事。

glBindFramebuffer(GL_FRAMEBUFFER, depthMapFBO);
glFramebufferTexture2D(GL_FRAMEBUFFER, GL_DEPTH_ATTACHMENT, GL_TEXTURE_2D, depthMap, 0);
glDrawBuffer(GL_NONE);
glReadBuffer(GL_NONE);
glBindFramebuffer(GL_FRAMEBUFFER, 0);

这里光源视角下设置的是平行光，所以直接用正交投影即可

GLfloat near_plane = 1.0f, far_plane = 7.5f;
glm::mat4 lightProjection = glm::ortho(-10.0f, 10.0f, -10.0f, 10.0f, near_plane, far_plane);

下面为了渲染是从光源角度的渲染，所以要修改视图矩阵

glm::mat4 lightView = glm::lookAt(glm::vec3(-2.0f, 4.0f, -1.0f), glm::vec3(0.0f, 0.0f, 0.0f), glm::vec3(0.0f, 1.0f, 0.0f));

两者结合就得到了一个光空间的变换矩阵，他能将每个世界空间坐标转变为光源视角下的坐标

用于渲染的shader非常简单

#version 330 core
layout (location = 0) in vec3 position;uniform mat4 lightSpaceMatrix;
uniform mat4 model;void main()
{gl_Position = lightSpaceMatrix * model * vec4(position, 1.0f);
}

片段着色器什么都不用干，但是它默认就会进行深度测试，会存储深度缓冲

#version 330 corevoid main()
{// gl_FragDepth = gl_FragCoord.z;
}

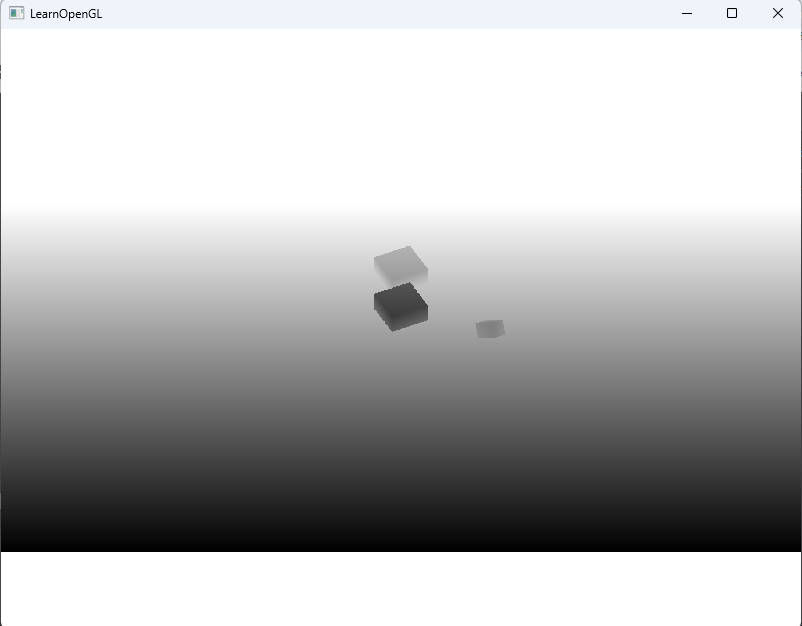

在自定义缓冲下进行渲染后，就存入了深度缓存的信息

        // 切换到光源视角下glm::mat4 lightProjection, lightView;glm::mat4 lightSpaceMatrix;float near_plane = 1.0f, far_plane = 7.5f;lightProjection = glm::ortho(-10.0f, 10.0f, -10.0f, 10.0f, near_plane, far_plane);lightView = glm::lookAt(lightPos, glm::vec3(0.0f), glm::vec3(0.0, 1.0, 0.0));lightSpaceMatrix = lightProjection * lightView;depthShader.use();depthShader.setMat4("lightSpaceMatrix", lightSpaceMatrix);glViewport(0, 0, SHADOW_WIDTH, SHADOW_HEIGHT);glBindFramebuffer(GL_FRAMEBUFFER, depthMapFBO);glClear(GL_DEPTH_BUFFER_BIT);// cubesglm::mat4 model = glm::mat4(1.0f);model = glm::mat4(1.0f);model = glm::translate(model, glm::vec3(0.0f, 1.5f, 0.0));model = glm::scale(model, glm::vec3(0.5f));depthShader.setMat4("model", model);renderCube();model = glm::mat4(1.0f);model = glm::translate(model, glm::vec3(2.0f, 0.0f, 1.0));model = glm::scale(model, glm::vec3(0.5f));depthShader.setMat4("model", model);renderCube();model = glm::mat4(1.0f);model = glm::translate(model, glm::vec3(-1.0f, 0.0f, 2.0));model = glm::rotate(model, glm::radians(60.0f), glm::normalize(glm::vec3(1.0, 0.0, 1.0)));model = glm::scale(model, glm::vec3(0.25));depthShader.setMat4("model", model);renderCube();glBindFramebuffer(GL_FRAMEBUFFER, 0);

在这里插入图片描述

渲染阴影

首先在顶点着色器，我们要记录每个顶点在光源视角下的位置FragPosLightSpace

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aNormal;
layout (location = 2) in vec2 aTexCoords;out vec2 TexCoords;out VS_OUT {vec3 FragPos;vec3 Normal;vec2 TexCoords;vec4 FragPosLightSpace;
} vs_out;uniform mat4 projection;
uniform mat4 view;
uniform mat4 model;
uniform mat4 lightSpaceMatrix;void main()
{// 世界坐标vs_out.FragPos = vec3(model * vec4(aPos, 1.0));vs_out.Normal = transpose(inverse(mat3(model))) * aNormal;vs_out.TexCoords = aTexCoords;// 在光源视角下的裁剪空间坐标vs_out.FragPosLightSpace = lightSpaceMatrix * vec4(vs_out.FragPos, 1.0);gl_Position = projection * view * model * vec4(aPos, 1.0);
}

在片段着色器中，通过是否在阴影中来修改是否需要高光和漫反射光，如果在阴影中，则设置为0

#version 330 core
out vec4 FragColor;in VS_OUT {vec3 FragPos;vec3 Normal;vec2 TexCoords;vec4 FragPosLightSpace;
} fs_in;uniform sampler2D diffuseTexture;
uniform sampler2D shadowMap;uniform vec3 lightPos;
uniform vec3 viewPos;float ShadowCalculation(vec4 fragPosLightSpace)
{[...]
}void main()
{           vec3 color = texture(diffuseTexture, fs_in.TexCoords).rgb;vec3 normal = normalize(fs_in.Normal);vec3 lightColor = vec3(1.0);// Ambientvec3 ambient = 0.15 * color;// Diffusevec3 lightDir = normalize(lightPos - fs_in.FragPos);float diff = max(dot(lightDir, normal), 0.0);vec3 diffuse = diff * lightColor;// Specularvec3 viewDir = normalize(viewPos - fs_in.FragPos);vec3 reflectDir = reflect(-lightDir, normal);float spec = 0.0;vec3 halfwayDir = normalize(lightDir + viewDir);  spec = pow(max(dot(normal, halfwayDir), 0.0), 64.0);vec3 specular = spec * lightColor;    // 计算阴影float shadow = ShadowCalculation(fs_in.FragPosLightSpace);       vec3 lighting = (ambient + (1.0 - shadow) * (diffuse + specular)) * color;    FragColor = vec4(lighting, 1.0f);
}

计算方法如下
首先根据像素位置对应记录的光源坐标下的NDC坐标（注意要手动进行透视除法,切换到[0,1]范围。在深度贴图中用NDC坐标当作UV坐标去采样，得到该点最近的深度值，然后与该点的深度值进行比较

float ShadowCalculation(vec4 fragPosLightSpace)
{// 手动进行透视除法，转为NDC坐标vec3 projCoords = fragPosLightSpace.xyz / fragPosLightSpace.w;// 变换到[0,1]的范围projCoords = projCoords * 0.5 + 0.5;// 取得最近点的深度(使用[0,1]范围下的fragPosLight当坐标)float closestDepth = texture(shadowMap, projCoords.xy).r; // 取得当前片段在光源视角下的深度float currentDepth = projCoords.z;// 检查当前片段是否在阴影中  大离的近float shadow = currentDepth > closestDepth  ? 1.0 : 0.0;return shadow;
}

最终渲染出来为
在这里插入图片描述

改进阴影贴图

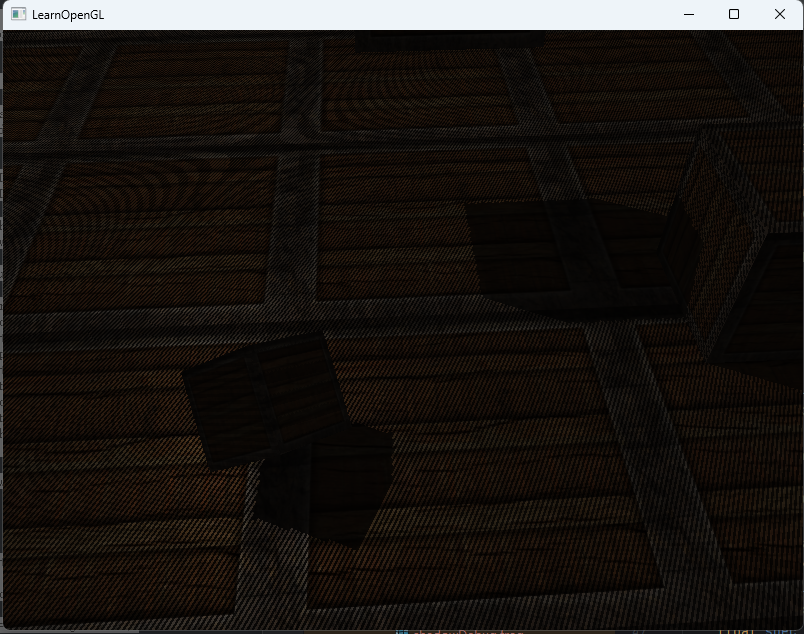

目前的渲染是有问题的

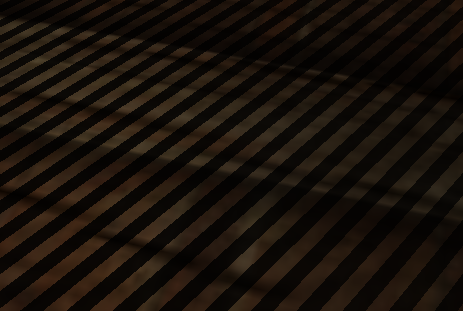

在这里插入图片描述
地板四边形渲染出一大块交替黑线。这种阴影贴图的不真实感叫做阴影失真(Shadow Acne)，下图解释了成因：

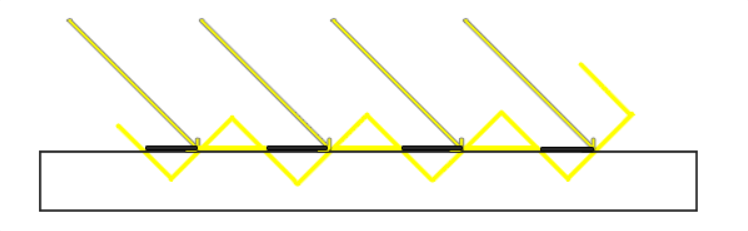

在这里插入图片描述
阴影贴图受限于分辨率，在离光源很远的情况下，多个片段在深度贴图的同一个位置进行了采样。

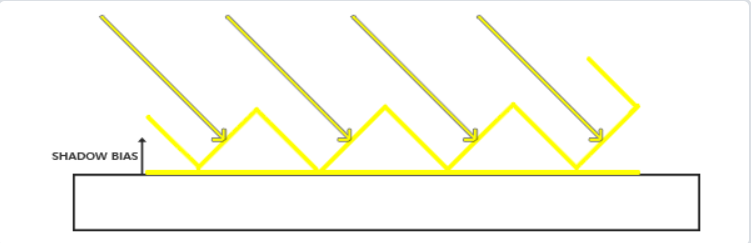

我们可以用一个叫做阴影偏移（shadow bias）的技巧来解决这个问题，我们简单的对表面的深度（或深度贴图）应用一个偏移量，这样片段就不会被错误地认为在表面之下了。
在这里插入图片描述

    float bias = 0.005;float shadow = currentDepth - bias > closestDepth  ? 1.0 : 0.0;

还有更好的方法是自适应的偏移量

float bias = max(0.05 * (1.0 - dot(normal, lightDir)), 0.005);

但是当偏移量过大时，也会出现悬浮效果。这个阴影失真叫做悬浮(Peter Panning)，因为物体看起来轻轻悬浮在表面之上

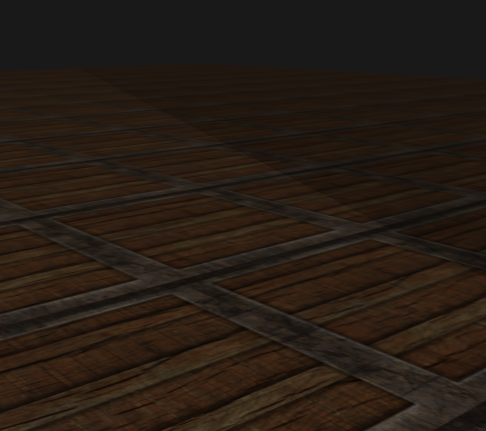

在这里插入图片描述
下边这幅是正常的，很明显能感觉到上图的错误

我们可以使用一个叫技巧解决大部分的Peter panning问题：当渲染深度贴图时候使用正面剔除（front face culling）你也许记得在面剔除教程中OpenGL默认是背面剔除。我们要告诉OpenGL我们要剔除正面。

因为我们只需要深度贴图的深度值，对于实体物体无论我们用它们的正面还是背面都没问题。使用背面深度不会有错误，因为阴影在物体内部有错误我们也看不见。

glCullFace(GL_FRONT);
RenderSceneToDepthMap();
glCullFace(GL_BACK); // 不要忘记设回原先的culling face

另外还有一个问题是光锥不可见的区域一律被任务处于阴影中了
在这里插入图片描述

也就是说有些纹理坐标超出了深度贴图的范围，我们可以修改贴图的环绕参数，将超出部分的深度值全部设置为1，这样，贴图外永远都不在阴影中

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_BORDER);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_BORDER);
GLfloat borderColor[] = { 1.0, 1.0, 1.0, 1.0 };
glTexParameterfv(GL_TEXTURE_2D, GL_TEXTURE_BORDER_COLOR, borderColor);

但这样处理只解决了一块阴影

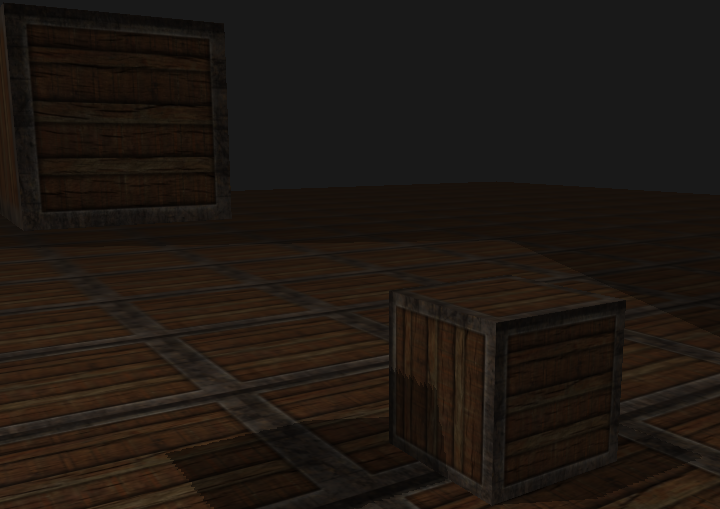

在这里插入图片描述

仍有一部分是黑暗区域。那里的坐标超出了光的正交视锥的远平面。你可以看到这片黑色区域总是出现在光源视锥的极远处。

当一个点比光的远平面还要远时，它的投影坐标的z坐标大于1.0。这种情况下，GL_CLAMP_TO_BORDER环绕方式不起作用，因为我们把坐标的z元素和深度贴图的值进行了对比；它总是为大于1.0的z返回true。

直接强制让z值大于1的位置（在远平面外的点）设置不在阴影中
在这里插入图片描述

PCF

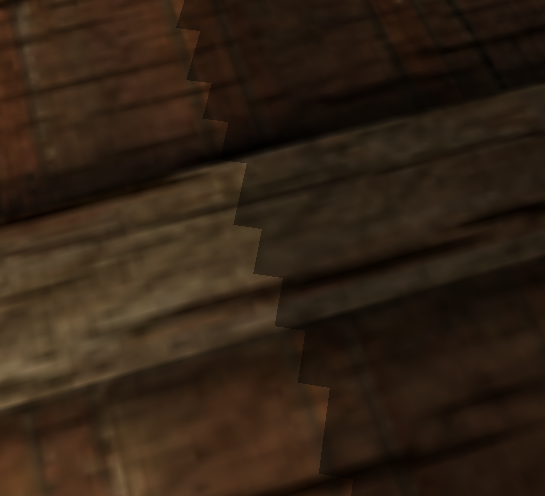

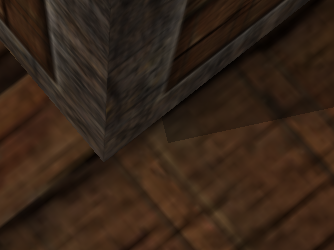

目前的阴影表面仍有锯齿
在这里插入图片描述

因为深度贴图有一个固定的分辨率，多个片段对应于一个纹理像素。结果就是多个片段会从深度贴图的同一个深度值进行采样，这几个片段便得到的是同一个阴影，这就会产生锯齿边。

你可以通过增加深度贴图的分辨率的方式来降低锯齿块，也可以尝试尽可能的让光的视锥接近场景。

另一个（并不完整的）解决方案叫做PCF（percentage-closer filtering），这是一种多个不同过滤方式的组合，它产生柔和阴影，使它们出现更少的锯齿块和硬边。核心思想是从深度贴图中多次采样，每一次采样的纹理坐标都稍有不同。每个独立的样本可能在也可能不再阴影中。所有的次生结果接着结合在一起，进行平均化，我们就得到了柔和阴影。

float ShadowCalculation(vec4 fragPosLightSpace)
{// perform perspective dividevec3 projCoords = fragPosLightSpace.xyz / fragPosLightSpace.w;// Transform to [0,1] rangeprojCoords = projCoords * 0.5 + 0.5;// Get closest depth value from light's perspective (using [0,1] range fragPosLight as coords)float closestDepth = texture(shadowMap, projCoords.xy).r;// Get depth of current fragment from light's perspectivefloat currentDepth = projCoords.z;// Calculate bias (based on depth map resolution and slope)vec3 normal = normalize(fs_in.Normal);vec3 lightDir = normalize(lightPos - fs_in.FragPos);float bias = max(0.05 * (1.0 - dot(normal, lightDir)), 0.005);// Check whether current frag pos is in shadow// float shadow = currentDepth - bias > closestDepth  ? 1.0 : 0.0;// PCFfloat shadow = 0.0;vec2 texelSize = 1.0 / textureSize(shadowMap, 0);for(int x = -1; x <= 1; ++x){for(int y = -1; y <= 1; ++y){float pcfDepth = texture(shadowMap, projCoords.xy + vec2(x, y) * texelSize).r;shadow += currentDepth - bias > pcfDepth  ? 1.0 : 0.0;}}shadow /= 9.0;// Keep the shadow at 0.0 when outside the far_plane region of the light's frustum.if(projCoords.z > 1.0)shadow = 0.0;return shadow;
}

在这里插入图片描述
正交 vs 投影
在渲染深度贴图的时候，正交(Orthographic)和投影(Projection)矩阵之间有所不同。正交投影矩阵并不会将场景用透视图进行变形，所有视线/光线都是平行的，这使它对于定向光来说是个很好的投影矩阵。然而透视投影矩阵，会将所有顶点根据透视关系进行变形，结果因此而不同。下图展示了两种投影方式所产生的不同阴影区域：
在这里插入图片描述
如果使用的是透视投影，在使用深度贴图时，需要先将深度转为线性深度

float LinearizeDepth(float depth)
{float z = depth * 2.0 - 1.0; // Back to NDC return (2.0 * near_plane * far_plane) / (far_plane + near_plane - z * (far_plane - near_plane));
}
