三格电子——如何解决工业场景中以太网设备布线不方便的问题

工业以太网无线网桥【型号： SG-WX-Bridge】

感兴趣可以TB sou 三格电子

本产品是工业以太网（ Profinet 、 EtherNet/IP 、 ModbusTCP 等）转无线设备，

一个 AP 最多可以配 8 个 STA ， AP 和 STA 以及 STA 和 STA 之间可以互相通讯 ，

用户使用之前需要进行手动配对。

本产品适用于用户布线不方便的场景。

本产品使用方式简单，只需要把拨码开关设置好并上电即可工作，无需进行

其它设置。

在 PLC 编程软件上需要把通信超时、通讯间隔等调大，比如 Profinet 从站的

数据更新周期和看门狗时间需要调大，无线总是不如有线稳定，见后面应用实例。

本产品支持 Profinet 、 EtherNet/IP 、 ModbusTCP 、西门子 S7 以及所有上层是

TCPIP 协议的通讯协议。

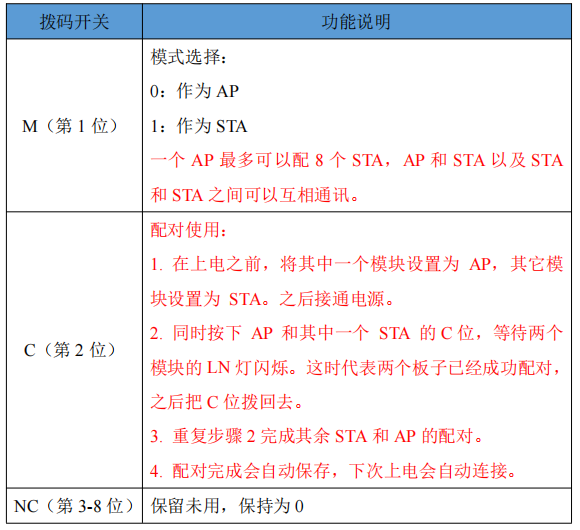

本产品使用方式简单，用户只需要通过拨码开关完成配对即可，之后配对信

息会自动保存下来，下次上电无需再配置。 注意拨码开关拨下来为 ON （ 1 ），

不拨下来为 OFF （ 0 ） 。

应用图例

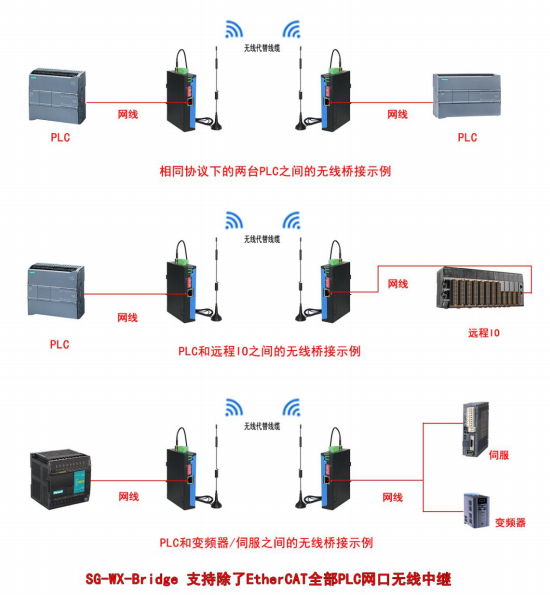

1 一对一拓扑

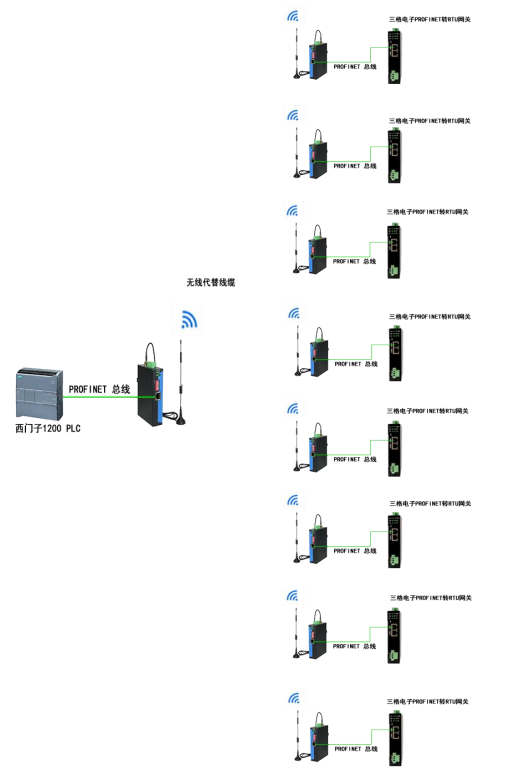

2 一对多拓扑

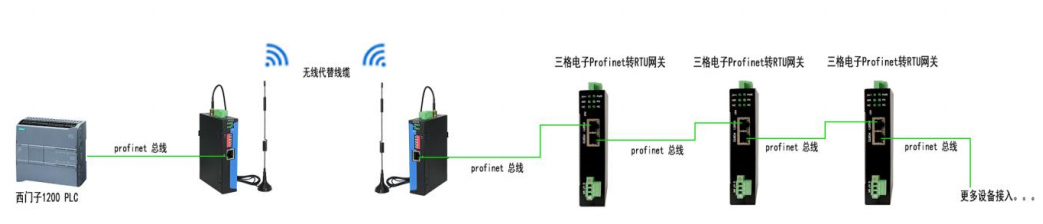

3 西门子 1200 或 200Smart 带 15 个本司 PN 转 Modbus 网关

实例 Profinet 拓扑如下图：
