K8S Service 原理、案例

news 来源：原创 2025/4/26 5:30:43

一、理论介绍

1.1、3W 法则

1、是什么？

Service 是一种为一组功能相同的 pod 提供单一不变的接入点的资源。当 Service 存在时，它的IP地址和端口不会改变。客户端通过IP地址和端口号与 Service 建立连接，这些连接会被路由到提供该 Service 的任意一个pod上。通过这种方式，客户端不需要知道每个单独的pod的地址，这样这些pod就可以在集群中随时被创建或移除。

2、为什么需要？

Pod 的 IP 地址经常变化。
Pod 的 IP 在集群外无法访问。
Pod 实例之间的负载均衡。

3、局限性

Service 是一种四层代理。
所谓四层，是针对 OSI 七层网络模型来说的。四层对应的是TCP/UDP协议，也就常说的IP+端口。
因此，所谓四层代理就是基于IP+端口的负载均衡；七层就是基于URL等应用层信息的负载均衡。

1.2、基础信息

kubectl explain svc
# svc 是 service 的缩写

apiVersion：当前资源使用的 api 版本，与 VERSION 一致。
kind：资源类型，跟 KIND 保持一致。
metadata：元数据。定义资源名称、标签、注解等。
spec：规范、规约。
status：最近观察到的 Service 状态。由系统填充。只读。

1.3、ServiceSpec 规约

kubectl explain svc.spec

allocateLoadBalancerNodePorts <boolean>
clusterIP <string>
clusterIPs <[]string>
externalIPs <[]string>
externalName <string>
externalTrafficPolicy <string>
healthCheckNodePort <integer>
internalTrafficPolicy <string>
ipFamilies <[]string>
ipFamilyPolicy <string>
loadBalancerClass <string>
loadBalancerIP <string>
loadBalancerSourceRanges <[]string>
ports <[]ServicePort>	端口
publishNotReadyAddresses <boolean>
selector <map[string]string>	标签选择器
sessionAffinity <string>
sessionAffinityConfig <SessionAffinityConfig>
trafficDistribution <string>
type <string>	类型

1.4、Service 类型

kubectl explain svc.spec.type

type 类型有四种：

ClusterIP：虚拟集群IP。通过集群的内部 IP 暴露服务，选择该值时服务只能够在集群内部访问。默认类型。
NodePort：节点端口。通过每个节点上的 IP 和静态端口（NodePort）暴露服务。 NodePort 服务会路由到自动创建的 ClusterIP 服务。通过请求 <节点 IP>:<节点端口>，你可以从集群的外部访问一个 NodePort 服务。
ExternalName：外部命名空间。通过返回 CNAME 和对应值，可以将服务映射到 externalName 字段的内容（例如，foo.bar.example.com）。无需创建任何类型代理。
LoadBalancer：负载均衡。使用云提供商的负载均衡器向外部暴露服务。外部负载均衡器可以将流量路由到自动创建的 NodePort 服务和 ClusterIP 服务上。Kubernetes 不直接提供负载均衡组件；你必须提供一个，或者将你的 Kubernetes 集群与某个云平台集成。

其中 ClusterIP 为默认方式，只能集群内部访问。NodePort、LoadBalancer 则是向外暴露服务的同时将流量路由到 ClusterIP服务。ExternalName 则是CNAME方式进行服务映射。

1.5、Service 端口

kubectl explain svc.spec.ports

appProtocol <string>
name <string>
nodePort <integer>	service 在节点映射的端口。 type 类型是 NodePort 或 LoadBalancer 时才指定。通常是系统分配，也可以自己指定，范围在 30000-32767。
port <integer> -required-	Service 将公开的端口。
protocol <string>	协议。协议类型有 SCTP, TCP, UDP。默认 TCP。
targetPort <IntOrString>	pod 端口

二、镜像准备

2.1、镜像准备

docker pull mirrorgooglecontainers/serve_hostname:latest
docker pull alpine:latest
docker pull curlimages/curl

2.2、镜像导出

docker save -o serve_hostname.tar.gz mirrorgooglecontainers/serve_hostname:latest
docker save -o alpine.tar.gz alpine:latest
docker save -o curl.tar.gz curlimages/curl

2.3、镜像导入工作节点 containerd

# k8s31node1 执行
[root@k8s31node1 ~]# ctr -n=k8s.io images import serve_hostname.tar.gz
[root@k8s31node1 ~]# ctr -n=k8s.io images ls|grep serve_hostname
[root@k8s31node1 ~]# ctr -n=k8s.io images import alpine.tar.gz
[root@k8s31node1 ~]# ctr -n=k8s.io images ls|grep alpine
[root@k8s31node1 ~]# ctr -n=k8s.io images import curl.tar.gz
[root@k8s31node1 ~]# ctr -n=k8s.io images ls|grep curl# k8s31node2 执行
[root@k8s31node2 ~]# ctr -n=k8s.io images import serve_hostname.tar.gz
[root@k8s31node2 ~]# ctr -n=k8s.io images ls|grep serve_hostname
[root@k8s31node2 ~]# ctr -n=k8s.io images import alpine.tar.gz
[root@k8s31node2 ~]# ctr -n=k8s.io images ls|grep alpine
[root@k8s31node2 ~]# ctr -n=k8s.io images import curl.tar.gz
[root@k8s31node2 ~]# ctr -n=k8s.io images ls|grep curl

2.4、环境准备

假设有如下三个节点的 K8S 集群：

k8s31master 是控制节点

k8s31node1、k8s31node2 是工作节点

容器运行时是 containerd

三、实践

3.1、创建 ClusterIP 类型 Service

假设有这么一个部署：

apiVersion: apps/v1
kind: Deployment
metadata:name: hostnames
spec:selector:matchLabels:app: hostnamesreplicas: 3template:metadata:labels:app: hostnamesspec:containers:- name: hostnamesimage: mirrorgooglecontainers/serve_hostnameimagePullPolicy: IfNotPresentports:- containerPort: 9376protocol: TCP

mirrorgooglecontainers/serve_hostname 这个应用的作用，就是每次访问 9376 端口时，返回它自己的 hostname。

3.1.1、在不同的节点上访问 podIP:port

返回了各个 pod 自己的 hostname。

可以看到，在集群内的不同节点上， Pod IP 都能访问。

3.1.2、在不同的容器内访问 podIP:port

假设现在新起一个 pod:

apiVersion: v1
kind: Pod
metadata:name: curl-tools
spec:containers:- name: curl-toolsimage: curlimages/curl:latestimagePullPolicy: IfNotPresentcommand: ["/bin/sh", "-c", "while true; do echo 'Hello from curl-tools'; sleep 30; done"]

curlimages/curl 是一个 curl 调试工具。
command：容器启动后执行的命令，这里使用一个无限循环，每隔 30 秒输出一次 Hello from curl-tools。
像 Alpine 镜像，或者基于 Alpine 制作的工具镜像，容器内没有运行服务，需要启动后运行一个无限循环，防止容器被 K8S 杀掉。

进入容器访问 hostnames 服务：

kubectl exec -it curl-tools -- curl 10.244.165.57:9376

可以看到，在集群内的容器之间，Pod IP 都能访问。

3.1.3、在集群外访问 podIP:port

我们再起一台虚拟机 docker1，IP 地址跟 K8S 集群在一个网段。

访问 hostnames 服务：

可以看到，即使 docker1 的 IP 地址跟 K8S 集群在一个网段，但 docker1 没有用类似 kubeadm join 加入过集群，Pod IP 是不能访问的。

3.1.4、误删一个 pod

kubectl delete pod hostnames-d9d7674f5-2djvf

可以看到，K8S 又帮我们重新拉起了一个新 pod：hostnames-d9d7674f5-n7mtn，以维持我们 Deployment 控制器希望的副本数 replicas: 3。但是这个新 pod 的 IP，跟原来旧 pod 的 IP 是不一样的。

倘若我们是调用这些 pod 服务的客户端，在 pod 扩缩容期间，维护这些 pod IP 的代价是非常大的。所以我们需要一个稳定的接入层，它的 IP 地址、端口不变，让它来代理后端的一组 pod，而我们程序只需要跟这个接入层打交道就可以。这个接入层，就是 Service。

3.1.5、新建一个 ClusterIP 类型 Service

apiVersion: v1
kind: Service
metadata:name: hostnames-svc
spec:type: ClusterIPselector:app: hostnamesports:- port: 80protocol: TCPtargetPort: 9376

spec.selector：Service 通过标签选择器来查找 app=hostnames 标签的 Pod。
port: 80 表示该服务的可用端口。
targetPort: 9376 表示服务将连接转发的 Pod 端口。
port 跟 targetPort 配合起来表示这个 Service 的 80 端口，代理的是 Pod 的 9376 端口。

查看 service

kubectl get svc

访问 service

连续三次不断地访问 Service 的 CLUSTER-IP 和端口 80：

依次返回了三个 Pod 的 hostname。
请求 Service IP:port 跟直接访问 Pod IP:port 的结果一样，这说明 Service 可以把请求代理到它所关联的后端 Pod。
这也印证了 Service 提供的是 Round Robin (轮询) 方式的负载均衡。

查看 endpoints

K8S 创建 Service 的时候，如果 Service 带有 selector 选择器，则 K8S 会创建一个与 Service 同名的 Endpoints 对象。selector 选中的 Pod 的 IP 和端口，都会记录在 Endpoints 中。当一个新的 Pod 被创建并且它的标签匹配了某个 Service 的选择器时，该 Pod 的 IP 和端口会被添加到对应的 Endpoints 对象中；同样地，当 Pod 被删除时，它也会从 Endpoints 中移除。Endpoints 通常由 Service 引用，以定义可以将流量发送到哪些 Pod。

kubectl get ep hostnames-svc
# ep endpoints 缩写
kubectl get ep hostnames-svc -oyaml

需要注意的是，只有处于 Running 状态，且 readinessProbe 检查通过的 Pod，才会出现在 Service 的 Endpoints 列表里。并且，当某一个 Pod 出现问题时，Kubernetes 会自动把它从 Service 里摘除掉。

3.1.6、集群外访问 Service ClusterIP:port

在集群外的虚拟机 192.168.40.111 访问 10.103.168.44:80

可以看到，访问不到 Service。如果希望集群外的机器能访问，需要创建 NodePort 类型的 Service 或 LoadBalancer 类型的 Service。

3.1.7、通过 FQDN 访问服务

在 Kubernetes (K8S) 环境中，FQDN（Fully Qualified Domain Name，完全限定域名）是指集群内部服务的完整域名，它包含了服务名、命名空间以及可选的服务后缀，用于唯一标识集群中的一个服务。

当你在 Kubernetes 中创建一个服务时，Kubernetes 会为该服务分配一个 FQDN。这个 FQDN 的格式通常是：

<service-name>.<namespace>.svc.cluster.local

service-name 是你给服务起的名字。
namespace 是服务所在的命名空间，默认是 default，除非你在创建服务时指定了不同的命名空间。
svc 是固定的，代表这是一个服务。
cluster.local 是集群的默认域，大多数情况下是这个值，但如果你的集群配置了不同的域名，则会有所不同。

例如，我们上面 hostnames-svc 服务，它的完整域名是：

hostnames-svc.default.svc.cluster.local

我们在集群的其他 pod 中，就可以使用这个域名访问服务：

可以省略命名空间和 svc.cluster.local，因为已经帮我们解析了。

在节点上不能解析这个域名，Kubernetes 的 DNS 服务通常只服务于集群中的 Pod，而节点本身并不自动配置为使用它：

使用 FQDN 可以让 Kubernetes 集群中的其他服务通过 DNS 解析来找到并访问你的服务，而不需要知道服务的具体 IP 地址。这有助于实现服务发现和服务间的通信，并且提高了服务部署的灵活性和可移植性。在 Kubernetes 中，CoreDNS 通常被用来提供这种 DNS 服务发现的功能。

3.1.8、Service 原理

我们以 3.1.2 小节 curl-tools 容器（假设运行在 node2 上）访问 Service Cluster_IP : port 为例，来讲解 Service 的工作原理。

首先介绍一下几个组件：

kube - proxy：是 Kubernetes 集群中每个节点上运行的一个组件。它负责在节点上维护网络规则，实现了 Service 的代理和负载均衡功能，确保客户端可以通过 Service 的 IP 和端口访问到对应的后端 Pod。kube-proxy 会监视 API Server 中 Service 和 Endpoints 对象的变化。当有新的 Service 或 Endpoints 对象创建、更新或删除时，kube-proxy 会收到通知，并相应地更新节点上的网络规则（iptables）。kube-proxy 有 iptables 模式跟 ipvs 模式。

Service：是 Kubernetes 提供的一种抽象层，它定义了一组 Pod 的逻辑集合以及访问这些 Pod 的策略。Service 为 Pod 提供了一个稳定的 IP 地址（ClusterIP）和端口号，使得客户端可以通过这个稳定的地址来访问后端的 Pod，而不需要关心具体 Pod 的 IP 地址和生命周期。
Endpoints：是 Kubernetes 中的一个资源对象，它记录了 Service 对应的所有后端 Pod 的 IP 地址和端口信息。每当 Pod 的数量或状态发生变化时，Endpoints 对象会自动更新。

curl-tools 容器内访问 Service IP : port 流程：

node2 上的 kube-proxy 监视 API Server 中 Service 和 Endpoints 对象的变化，更新节点上的网络规则（iptables）。
客户端 curl-tools 请求 Service IP : port，请求包目的地 Destination 初始设置为服务的IP和端口(10.103.168.44:80)。发送到网络之前，node2 的内核会根据配置在该节点上的 iptables 规则处理数据包。内核会检查数据包是否匹配任何这些 iptables 规则。其中有个规则规定如果有任何数据包的目的地IP等于10.103.168.44、目的地端口等于80，那么数据包的目的地IP和端口应该被替换为随机选中的 hostnames pod的IP和端口。
本例中的数据包满足规则，故而它的IP:端口被改变了。假设 pod hostnames-d9d7674f5-tjwzp 被轮询算法随机选中了，所以数据包的目的地IP变更为 10.244.165.56，端口改为9376(Service中定义的目标端口)。就好像是客户端 curl-tools 直接发送数据包给 hostnames-d9d7674f5-tjwzp 而不是通过 Service。

3.1.9、iptables Or IPVS

kube-proxy 通过 iptables 处理 Service 的过程，其实需要在宿主机上设置相当多的 iptables 规则。而且，kube-proxy 还需要在控制循环里不断地刷新这些规则来确保它们始终是正确的。

当宿主机上有大量 Pod 的时候，成百上千条 iptables 规则不断地被刷新,很明显会影响到整体性能。

IPVS 模式的工作原理，其实跟 iptables 模式类似。区别只在于当我们创建了前面的 Service 之后，kube-proxy 首先会在宿主机上创建一个虚拟网卡（叫作：kube-ipvs0），并为它分配 Service VIP 作为 IP 地址，如下所示：

而接下来，kube-proxy 就会通过 Linux 的 IPVS 模块，为这个 IP 地址设置三个 IPVS 虚拟主机，并设置这三个虚拟主机之间使用轮询模式 (rr) 来作为负载均衡策略。我们可以通过 ipvsadm 查看到这个设置，如下所示：

ipvsadm -ln
-l：这是 ipvsadm 命令的一个选项，代表 “list”，即列出当前 IPVS 规则。使用该选项可以查看已经配置的虚拟服务器（Virtual Server）及其对应的真实服务器（Real Server）信息。
-n：同样是 ipvsadm 命令的选项，代表 “numeric”，表示以数字形式显示地址和端口，而不是将 IP 地址解析为域名、端口号解析为服务名。使用这个选项可以避免 DNS 解析和服务名查找的过程，更直观地显示规则信息。

可以看到，这三个 IPVS 虚拟主机的 IP 地址和端口，对应的正是三个被代理的 Pod。rr 表示轮询 round robin。

这时候，任何发往 10.103.168.44:80 的请求，就都会被 IPVS 模块转发到某一个后端 Pod 上了。而相比于 iptables，IPVS 在内核中的实现其实也是基于 Netfilter 的 NAT 模式，所以在转发这一层上，理论上 IPVS 并没有显著的性能提升。但是，IPVS 并不需要在宿主机上为每个 Pod 设置 iptables 规则，而是把对这些“规则”的处理放到了内核态，从而极大地降低了维护这些规则的代价。

不过需要注意的是，IPVS 模块只负责上述的负载均衡和代理功能。而一个完整的 Service 流程正常工作所需要的包过滤、SNAT 等操作，还是要靠 iptables 来实现。

3.1.10、Endpoints 与 readinessProbe 就绪探针

编写服务 svc-hellok8s.yaml

apiVersion: v1
kind: Service
metadata:name: hellok8s-svc
spec:type: ClusterIPselector:app: hellok8sports:- port: 80protocol: TCPtargetPort: 8080

执行并监控

kubectl apply -f svc-hellok8s.yaml
# -w 表示持续监控，注意这个时候不要关闭终端
kubectl get ep hellok8s-svc -w

编写部署 deploy-hellok8s.yaml

apiVersion: apps/v1
kind: Deployment
metadata:name: hellok8s
spec:replicas: 3selector:matchLabels:app: hellok8sversion: "1.0"template:metadata:labels:app: hellok8sversion: "1.0"spec:containers:- name: hellok8simage: hellok8s:1.0imagePullPolicy: IfNotPresentports:- containerPort: 8080readinessProbe:httpGet:path: /port: 8080initialDelaySeconds: 15periodSeconds: 10

initialDelaySeconds: 表示容器启动后延迟多少秒，开始就绪探测。这里特意设置成 15 秒，为了观察就绪探针没有完成时， Endpoints 的列表里，会不会有 pod 的 IP。

在另一个终端运行部署

kubectl apply -f deploy-hellok8s.yaml

可以看到，在 pod 还没就绪前，endpoints 列表里面是不会有 pod IP 的。

删除部署

kubectl delete -f deploy-hellok8s.yaml

可以看到 pod 被删除，endpoints 列表也会移除 pod IP。

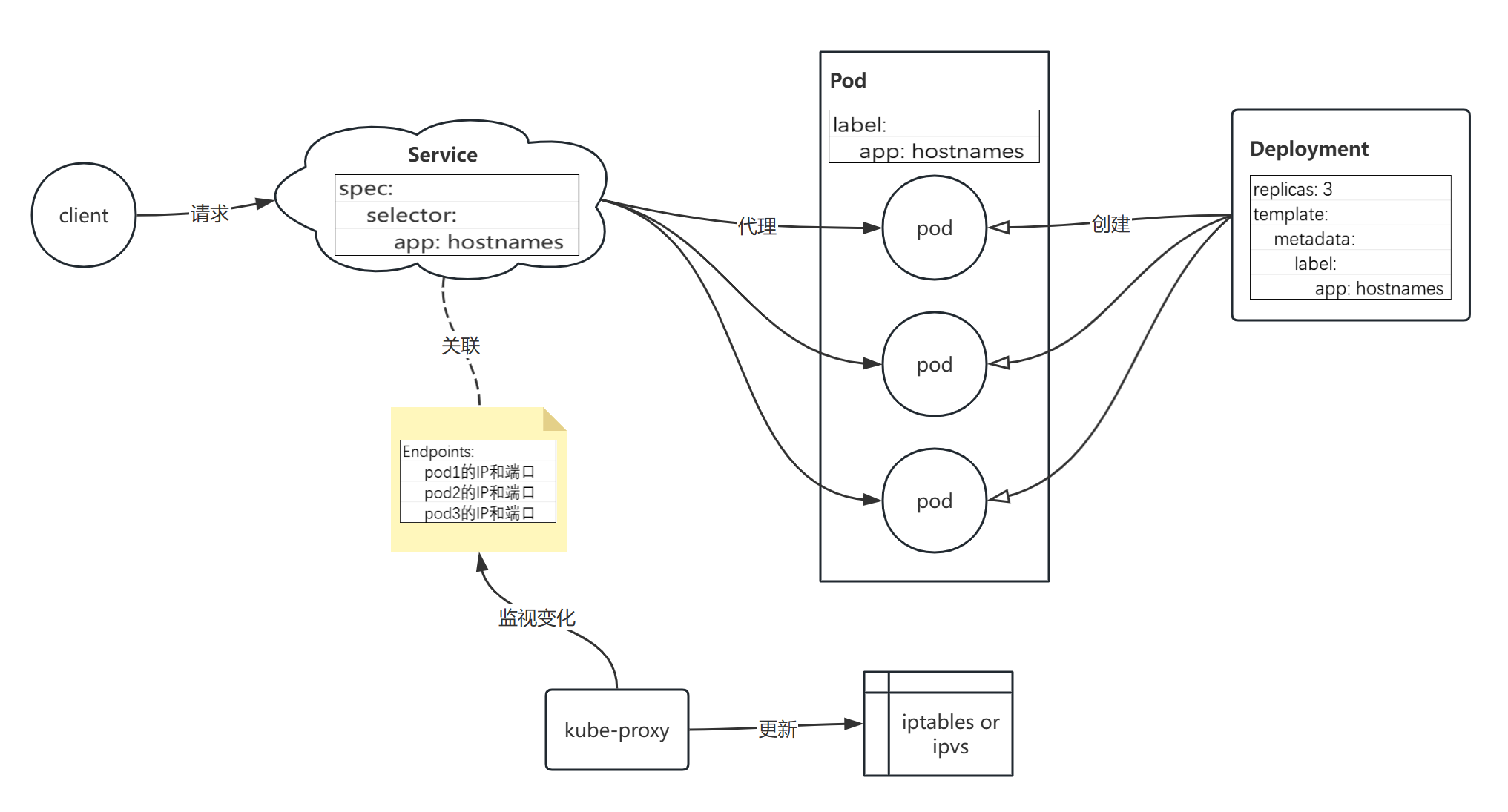

3.1.11、原理图

3.2、创建 NodePort 类型 Service

假设我们现在有如下三个 pod:

kubectl get pod -l app=hostnames -owide

IP 分别是 10.244.9.57、10.244.9.59、10.244.165.3

3.2.1、编写服务

apiVersion: v1
kind: Service
metadata:name: hostnames-nodeport
spec:type: NodePortselector:app: hostnamesports:- port: 80protocol: TCPtargetPort: 9376nodePort: 32000

spec.type：NodePort 通过每个节点上的 IP 和静态端口（NodePort）暴露服务。
spec.ports.nodePort：指定节点上暴露的端口 32000。

3.2.2、访问服务

在浏览器中、或者任何能访问到集群三个节点的机器上，访问节点IP:32000

curl 192.168.40.10:32000
curl 192.168.40.20:32000
curl 192.168.40.30:32000

3.2.3、原理

每一个节点的防火墙规则里面，都有一条节点IP:32000 的转发规则。转发到三个 pod上。

创建 NodePort 类型的 Service 会默认帮我们创建 Cluster_IP

它的数据转发方式，跟 3.1 节讲的是一样的，走 kube-ipvs0 虚拟网桥。

如果节点上有安装 docker，NodePort 不会走节点IP端口，会默认走 docker0 网桥，然后数据再通过 docker0 转发给 pod。

3.3、创建 ExternalName 类型 Service

3.3.1、场景分析

Service，是无法代理到不同名称空间下的 Pod 的。

假设我们默认名称空间下，有三个这样的 Pod：

kubectl get pod -l app=hostnames -A --show-labels

在名称空间 external-demo 下，有这样一个 Service:

apiVersion: v1
kind: Service
metadata:name: external-svc-anamespace: external-demo
spec:type: ClusterIPselector:app: hostnamesports:- port: 80protocol: TCPtargetPort: 9376

Service 在 external-demo 名称空间下，它的标签选择器选择了上面的三个 Pod。

查看 Service 详情：

kubectl describe svc external-svc-a -n=external-demo

可以看到它并没有代理到任何 Pod。

此时，不管是在节点上直接访问 Service ClusterIP 10.100.211.127:80

还是在 external-demo 名称空间下的 Pod：

apiVersion: v1
kind: Pod
metadata:name: curl-toolsnamespace: external-demo
spec:containers:- name: curl-toolsimage: curlimages/curl:latestimagePullPolicy: IfNotPresentcommand: ["/bin/sh", "-c", "while true; do echo 'Hello from curl-tools'; sleep 30; done"]

kubectl exec -it -n=external-demo curl-tools -- /bin/sh

都访问不到任何 Pod。

那么，external-demo 名称空间下的 Pod 要如何通过 Service 访问 default 名称空间下的 Pod 呢？

3.3.2、ExternalName 类型 Service

在 external-demo 名称空间下新建一个 Service：

apiVersion: v1
kind: Service
metadata:name: external-svc-bnamespace: external-demo
spec:type: ExternalNameexternalName: hostnames-svc.default.svc.cluster.localselector:app: hostnamesports:- port: 80protocol: TCP
