国产32位单片机PY32F003，ADC使用注意事项

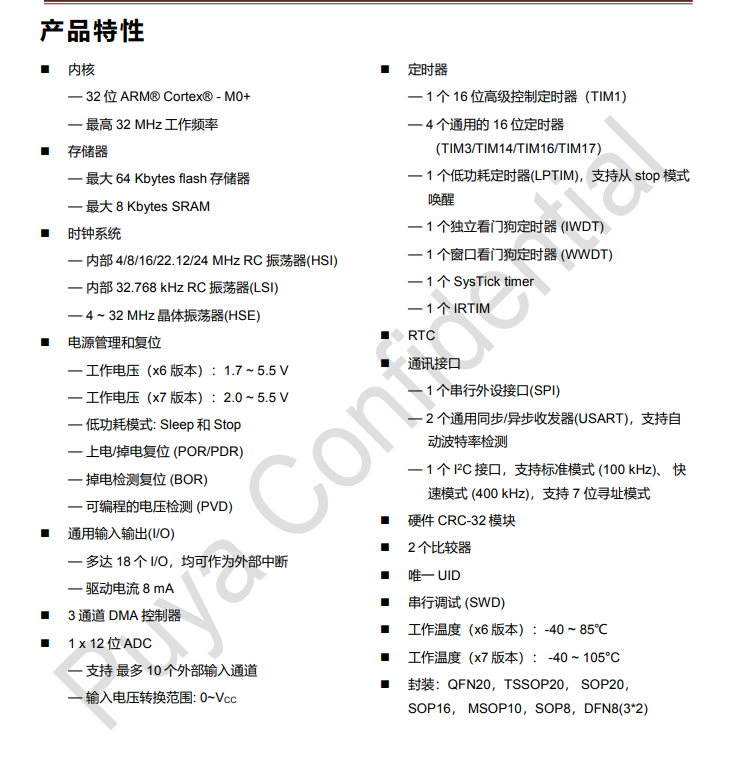

PY32F003 系列微控制器采用高性能的 32 位 ARM® Cortex®-M0+内核，宽电压工作范围的 MCU。嵌入高达 64Kbytes flash 和 4Kbytes SRAM 存储器，最高工作频率 32MHz。包含多种不同封装类型多款产品。芯片集成多路 I2C、SPI、USART 等通讯外设，1 路 12bit ADC，5 个 16bit 定时器，以及 2 路比较器。

PY32F003 系列单片机的工作温度范围为-40℃~85℃，工作电压范围 1.7V~5.5V。芯片提供 sleep 和stop 低功耗工作模式，可以满足不同的低功耗应用。主要面向低成本、低功耗和高性能的嵌入式应用。

PY32F003单片机ADC使用注意事项：
ADC 软件配置
 ADC 初始化前添加 ADC_FORCE_RESET，确保初始化成功；
 ADC 需要在使能前配置通道，若在使能后配置则会失败；
 ADC 时钟需要配置到 16 MHz 以下，确保 ADC 采样精度；
 ADC 使能后需要增加 8 个 ADC 时钟的延时，才可以使能转换，否则会影响采样精度；
 GPIO 直接驱动大功耗器件会影响 ADC 采样结果(例如数码管显示，建议数码管显示的时候不采 样 ADC，或者在数码管的各个数据线上面串入 10-100 Ω 电阻，可根据实际情况进行调整)；  ADC 使能后软件不能禁能，需要复位 ADC 模块，然后重新初始化 ADC，最后启动 ADC；
 ADC 在连续模式或不连续模式下，仅使用通道 0 时，必须选择扫描序列向下；
 ADC 在单次模式下，转换结束后，需重新使能 ADC 模块（ADC_EN = 1），才能开始下一次转换。
ADC 硬件配置
 ADC 通道电压不能高于 VCC+0.3 V(即使 ADC 通道未配置为 AD 功能)，否则 ADC 采样异常。

Vreferint 1.2 V
 芯片 Vreferint 1.2 V 实测值放置在 FLASH 中的 information 区域(0x1FFF0E20)。(高 16 位是实 际值，低 16 位是反码) ，读取 Vreferint 1.2 V 的程序见附录 2：

在采样 Vreferint 1.2 V 的时候，通过 ADC 采样时间转换公式算出来的结果至少需要 20 us，方法 如下:
a) 降低分辨率；
b) 降低ADC的时钟频率；
c) 提高ADC采样周期。

总转换时间计算如下： tCONV = 采样时间 + (转换分辨率+0.5) x ADC 时钟周期
例如： 当 ADC_CLK = 12MHz，分辨率为 12 位，且采样时间为 239.5 个 ADC 时钟周期： tCONV = （239.5 + 12.5） x ADC 时钟周期= 252 x ADC 时钟周期 = 21 us
