软件工程-进度管理-PERT图Gantt图

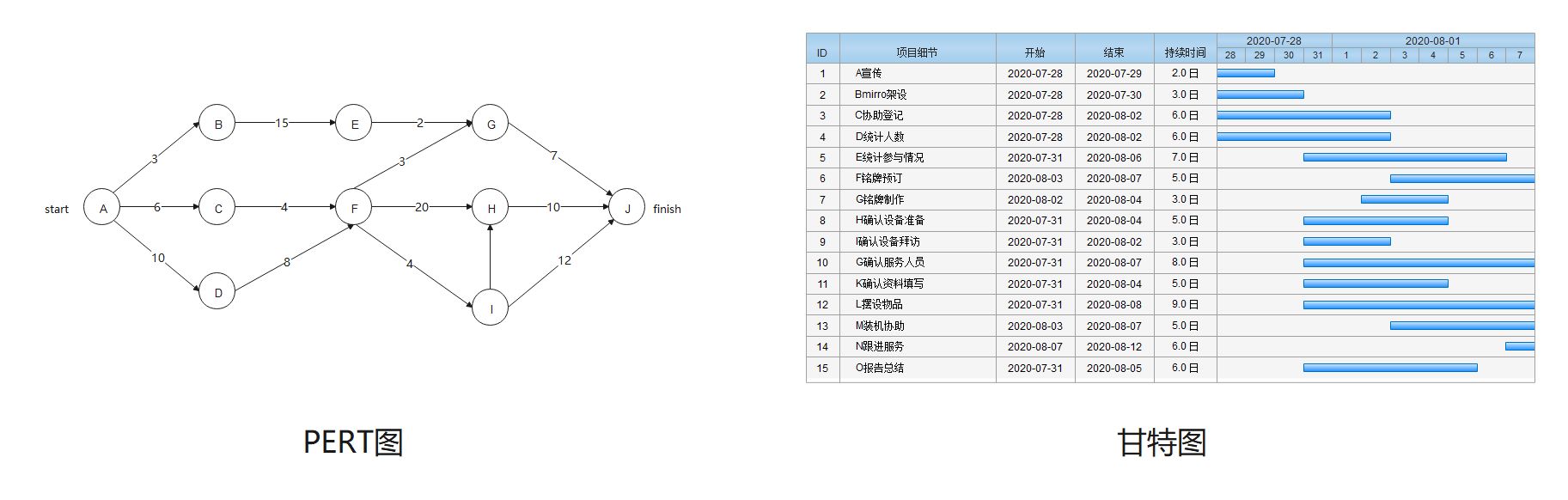

PERT图

优点：不仅给出了每个任务的开始时间、结束时间和完成该任务所需要的时间，还给出任务之间的关系

缺点：PERT图不能反映任务之间的并行关系

关键路径：从开始到结束，需要时间最长的路径

项目工期：完成项目的最少时间，由关键路径即最长路径决定

总时差（松弛时间）：在不延误总工期的前提下，该活动的机动时间，等于该活动最迟完成时间与最早完成之间之差，或该活动最迟开始时间与最早开始时间之差

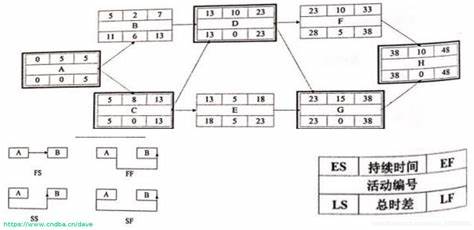

前导图法（单代号网络图，PDM）

ES：最早开始时间；EF：最早完成时间

LS：最晚开始时间；LF：最晚完成时间

最早开始时间由前驱最早完成时间的最大值决定

最晚完成时间由后继最晚开始时间的最小值决定

箭线图法（双代号网络图，ADM）



Gantt图

优点：体现项目与项目间的并行关系，能够清晰地描述每个任务从何时开始，到何时结束

缺点：不能清晰地反映出任务之间的依赖关系，难以确定整个项目的关键所在，也不能反映计划中有潜力的部分

图片来源于网络
