EDR 保护时间（EDR Guard Time）

news 来源：原创 2025/4/28 5:09:21

一、规范要求

1、协议章节

2、测试目的

二、测试方法

1、样机初值条件：

2、测试步骤:

3、预期结果

一、规范要求

1、协议章节

4.5.15 RF/TRM/CA/BV-15-C [EDR Guard Time]

2、测试目的

验证基本速率数据包报头与增强数据速率同步序列之间的保护时间的时长。

二、测试方法

1、样机初值条件：

IUT测试模式：loop back 或 TX mode 关闭白噪声

IUT Hopping off.

IUT（被测设备）以最大输出功率向测试仪回传信号。

2、测试步骤:

方法一：

测试程序
a) 被测设备（IUT）发送包PRBS9的最大长度的 2-DH1 或 2-EV3 数据包。
b) 下层测试器对一个数据包进行解调。
c) 下层测试器使用《射频测试套件》[5] 第 6.6 节中定义的测量方法来确定第一个前导码比特 p0 的起始时间。
d) 下层测试器根据增强数据速率同步序列来确定数据包中增强数据速率部分的参考符号的起始时间。参考符号的起始时间定义为参考符号之后的符号成为发射机瞬时相位主要贡献者的时间之前 1 微秒。在注释部分提供了确定参考符号起始时间的必要方法。
e) 下层测试器确定保护时间，即最后一个报头符号结束时刻（定义为 p0 之后 126 微秒）与增强数据速率部分参考符号起始时刻之间的时间差，以被测设备（IUT）发射机的输出为参考。
f) 对 100 个数据包重复步骤 b) 至 e)。
g) 如果被测设备（IUT）支持增强数据速率 3Mbps 的有效载荷数据速率，则使用包含 PRBS9 数据的最大长度的 3-DH1 或 3-EV3 数据包重复步骤 b) 至 f)。

方法二：综测仪CMW500

(1) 按右侧“Input Signal”软键，选择屏幕下方的“Packet Type...”，更换测试数据包类型为2DH1、3DH1。

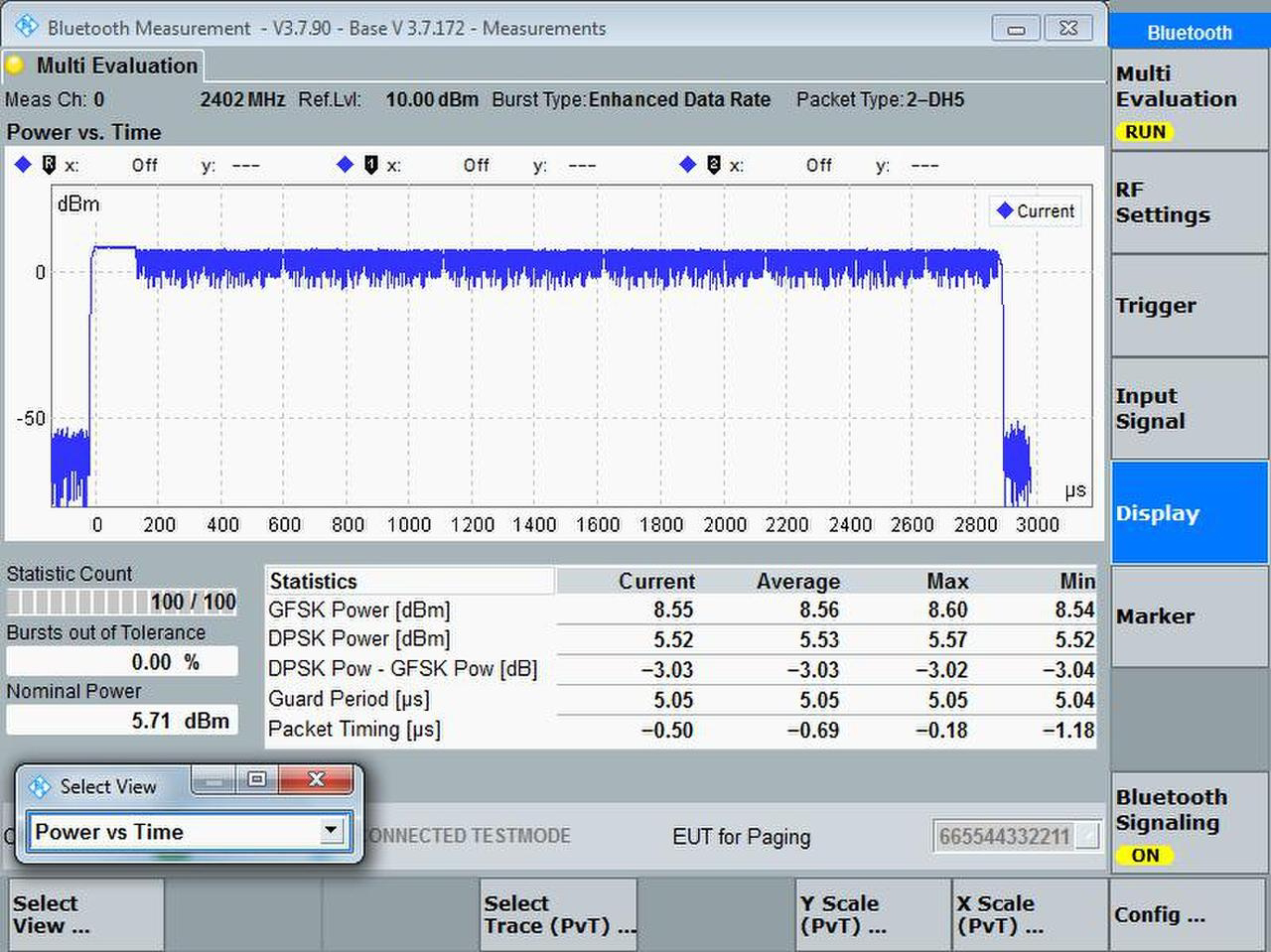

(2) 按右侧“Display”软键，选择“Power vs Time”视图，读取数据并记录“Guard Period”。
(3) 按右侧“RF Settings”软键，选择屏幕下方的“Frequency/Channel...”更换测试信道，依次测试并记录数据。

测试条件

除非在个别测试用例中另有说明，否则以下内容在整个测试套件中均适用：

1. IUT 通过一个 50Ω 连接器与测试仪相连。如果没有天线接口，可以使用临时的 50Ω 接口或者合适的耦合装置。

2. 该测试案例应在正常运行条件下进行。

3、预期结果

所测量的数据包中，95% 的保护时间必须落在 4.75 - ε 微秒 < 保护时间 < 5.25 + ε 微秒的范围内，其中 ε = 0.15 微秒是由于测量过程所允许的不确定度。

注释
下层测试器应使用同步序列中的所有符号来确定参考符号的时间点。
测量方法背景
确定参考符号起始时间的方法基于以下观察结果。
根据 [5] 的第 3.2.1.3 节，承载信息的低通等效信号 v (t) 由下式给出：

当以下情况发生时，符号 K 成为发射机相位的主要贡献者：

信号的瞬时频率将是：

在符号 K 成为主要贡献因素的那个点上，瞬时频率将会出现一个极值。

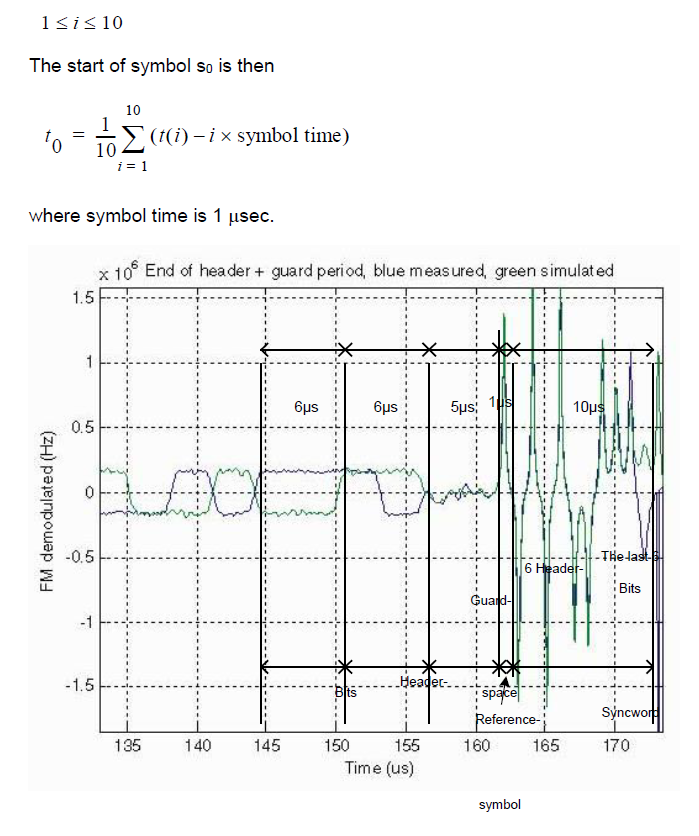

参考符号起始位置 s0，是根据同步字中所有频率极值的位置，通过求平均值的方式计算得出的。
所需的测量方法
以下定义了测量参考符号起始点，进而测量保护时间的所需方法。
将测试设备设置为矢量分析仪模式，并开启符号速率为 1 兆赫兹（MHz）的调频（FM）解调功能。使用任何方式进行触发，以便可靠地观察保护时间段。查找并识别同步序列。参考符号的起始点定义为同步序列中第一个频率极值出现前的一微秒时刻。
对于同步字中的 10 个频率极值，第 i 个频率极值对应的时间为 t (i)，单位为微秒（μsec），这也就是符号 i 的起始时刻。
