PlatformIO 入门学习笔记（二）：开发环境介绍

news 来源：原创 2025/4/28 7:42:17

PlatformIO 入门学习笔记（二）：开发环境介绍

外文参考链接：link
本文主要介绍在Visual Studio Code平台下搭建PlatformIO开发环境。
Visual Studio Code 是一款轻量级但功能强大的源代码编辑器，可在桌面上运行，并且适用于 Windows、macOS 和 Linux 系统。它自带对 JavaScript、TypeScript 和 Node.js 的支持，并且拥有丰富的扩展生态系统，适用于其他语言（如 C++、C#、Python、PHP、Go）和运行时环境（如 .NET 和 Unity）。
在这里插入图片描述

1. 下载安装

请注意，如果您打算使用适用于 VSCode 的 PlatformIO IDE，无需单独安装 PlatformIO Core（命令行界面）。PlatformIO Core（命令行界面）已内置于 PlatformIO IDE 中，您可以在 PlatformIO IDE 终端中使用它。
Git：如果您打算使用 Git 来安装上游开发平台、克隆外部项目、从存储库安装库依赖项，请确保在系统终端中执行 git --version 命令时一切正常。否则，请安装一个 Git 客户端。
Linux 用户：为了确保使用 PlatformIO 时能获得顺畅的体验，您的系统中必须安装 python3-venv 这个软件包。
安装流程：

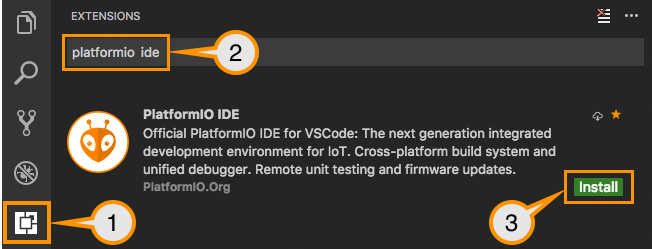

  1. 下载并安装微软官方的 Visual Studio Code 编辑器。PlatformIO IDE 是基于此编辑器构建的
  2. 打开 VSCode 扩展管理器
  3. 搜索官方的 PlatformIO IDE 扩展程序
  4. 安装 PlatformIO IDE

在这里插入图片描述

2. 快速入门

本教程将向您介绍 PlatformIO IDE 工作流程的基础知识，并展示一个简单的“闪烁灯”示例的创建过程。完成本教程后，您将对在该 IDE 中处理项目的基本操作有一个大致的了解。

2.1 新建项目

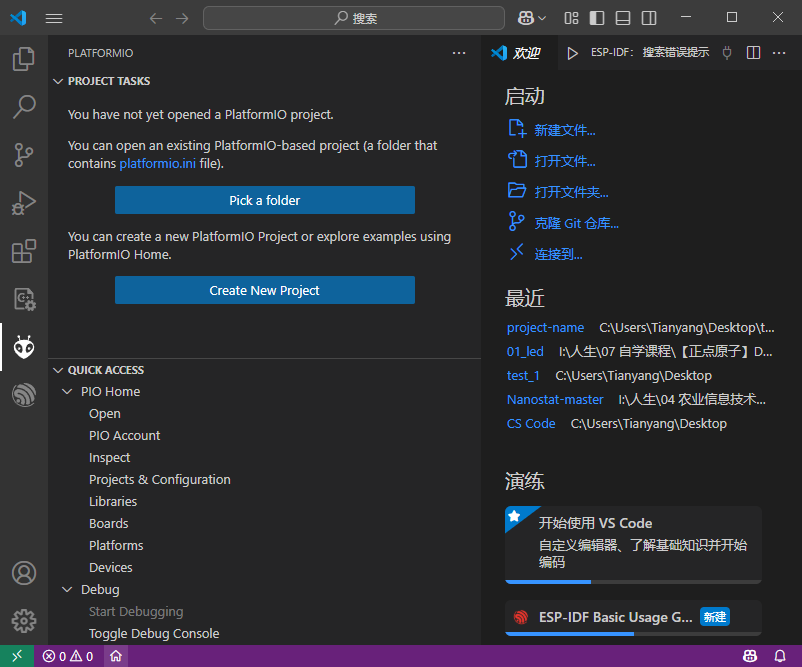

  1. 点击底部 PlatformIO 工具栏上的“PlatformIO Home”按钮
    在这里插入图片描述

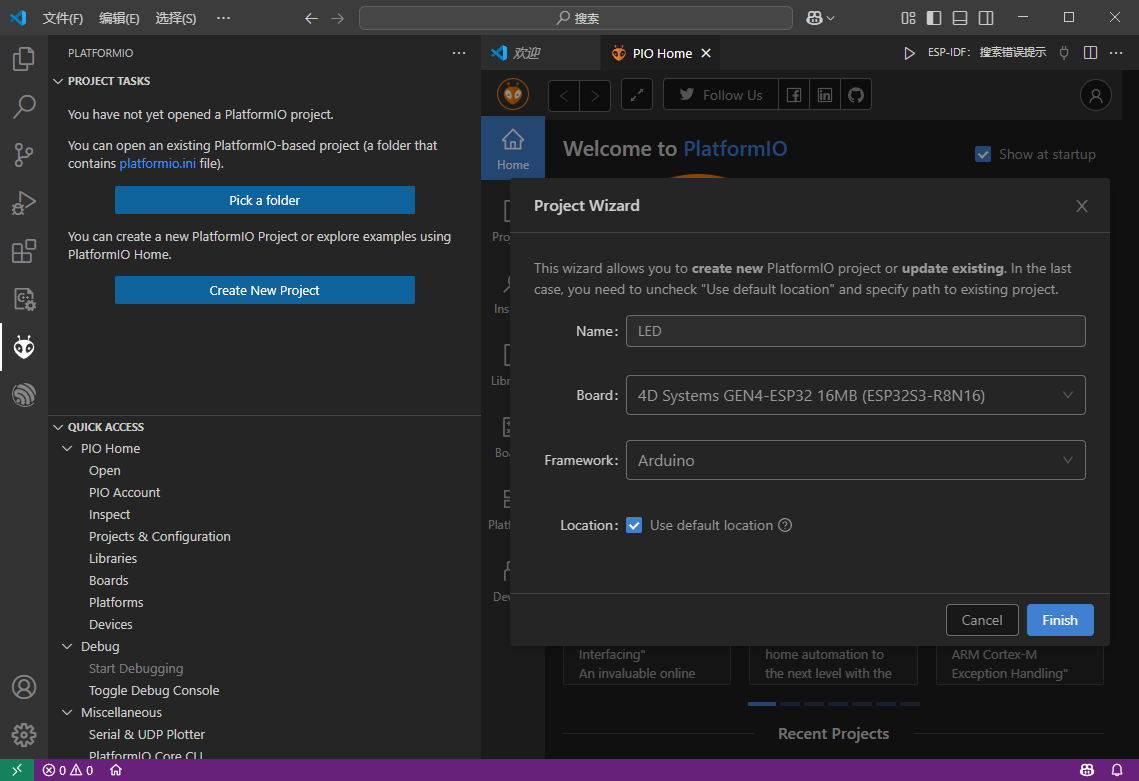

  2. 点击“新建项目”，选择一个板子并创建新的 PlatformIO 项目。
    这里采用的是正点原子开发板ESP32S3（ ESP32S3-WOODN16R8 ），因此选择如图所示的开发板选项（如果使用其他开发板，则需要选择相应的开发板选项）：
    在这里插入图片描述

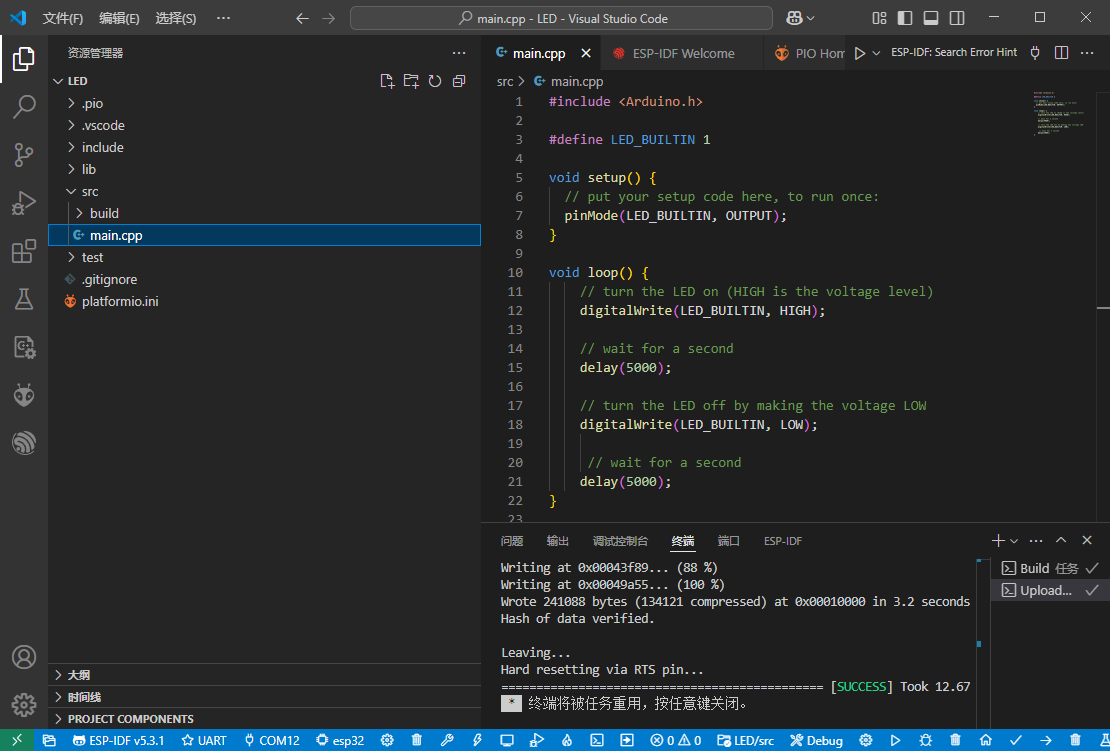

  3. 打开位于“src”文件夹中的 main.cpp 文件，并将其内容替换为以下内容：
    注意：下面这段代码仅能在基于正点原子ESP32S3 的开发板上运行。如果使用其他开发板，则需要根据根据硬件设计修改相关代码。
#include <Arduino.h>#define LED_BUILTIN 1void setup() {// put your setup code here, to run once:pinMode(LED_BUILTIN, OUTPUT);
}void loop() {// turn the LED on (HIGH is the voltage level)digitalWrite(LED_BUILTIN, HIGH);// wait for a seconddelay(1000);// turn the LED off by making the voltage LOWdigitalWrite(LED_BUILTIN, LOW);// wait for a seconddelay(1000);
}

在这里插入图片描述

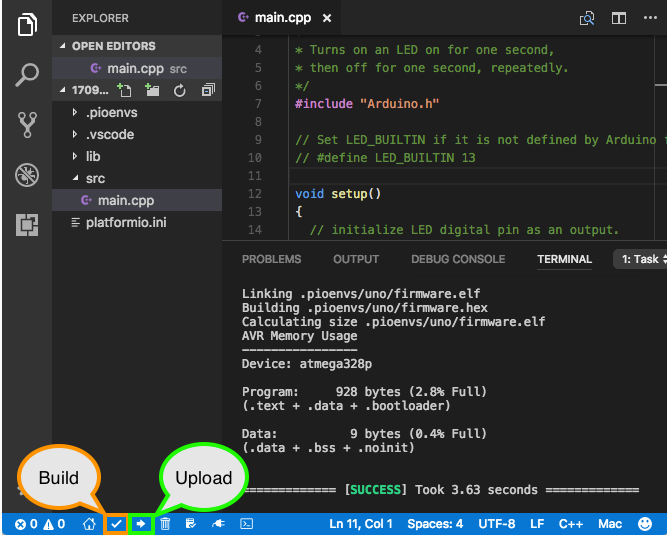

  1. 使用快捷键 Ctrl + Alt + B 构建您的项目（请参阅“用户指南”部分中的所有按键绑定）或者使用 PlatformIO 工具栏上的“构建”按钮进行构建操作，点击上传无需配置COM口，PlatformIO会自动匹配设备。
    在这里插入图片描述

3 PlatformIO 工具栏

PlatformIO IDE 工具栏位于 VSCode 状态栏（左下角）处，并包含常用命令的快速访问按钮。每个按钮上都有提示信息（鼠标悬停在按钮上即可查看）。
在这里插入图片描述

  • PlatformIO Home
  • PlatformIO Build
  • PlatformIO Upload
  • PlatformIO Clean
  • 串口监视器
  • PlatformIO Core (CLI)
  • 项目环境切换器（如果有多个环境可用）

4. PlatformIO Core

有两种方式可以访问 PlatformIO Core（命令行界面）

  1. PlatformIO 工具栏上的“终端”图标
    在这里插入图片描述

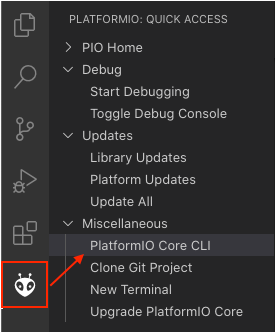

  2. 左侧活动栏 > PlatformIO（带有图标“ant”的部分） > 快捷访问 > 其他 > PlatformIO 核心命令行工具
    在这里插入图片描述

5. 项目任务

5.1 任务浏览器

PlatformIO 提供了“项目任务”访问权限，您可以通过该项目任务来控制在“platformio.ini”（项目配置文件）中声明的环境的构建过程。项目任务资源管理器位于 VSCode 活动栏中带有品牌标识的 PlatformIO 图标下方。您还可以通过“VSCode 菜单 > 打开视图… > PlatformIO”来访问它。
在这里插入图片描述

5.2 任务调度器

PlatformIO IDE 通过菜单栏“终端 > 运行任务…”（构建、上传、清理、监控等）提供了内置任务，并且可以根据“platformio.ini”（项目配置文件）环境（[env：***]）定义自定义任务。默认情况下，会使用终端面板进行展示，每个面板对应一个独特的任务。
PlatformIO IDE 提供了一个名为 $platformio 的自身问题匹配器。如果您决定更改基础任务设置，之后可以使用它。您可以使用自己的展示选项来覆盖现有的任务。

6. 自定义任务

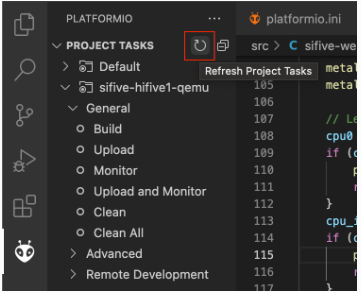

请声明自定义目标并刷新任务资源管理器：
在这里插入图片描述

7. 多项目工作区

在 Visual Studio Code 中，您可以使用多根工作区功能处理多个项目文件夹。当您同时处理多个相关项目时，这会非常有用。

8. 串行和 UDP 图表

9. 串口监视器

您可以通过在“platformio.ini”（项目配置文件）中的“Monitor options”选项中对串口监视器进行自定义设置：

  • 监控端口
  • 监测速度
  • parity 监控器
  • 监控过滤器
  • 监控（或监测）请求超时（或超时）状态
  • 监控 DTR （数据传输速率）
  • monitor_eol 的翻译为“监控器（或监视器）到期”或“
  • monitor_raw（这个单词本身并没有直接对应的中文意思，可能是某个特定系统
  • 监测回声

例如：

[env:esp32dev]
platform = platformio/espressif32
framework = arduino
board = esp32dev; Custom Serial Monitor port
monitor_port = /dev/ttyUSB1; Custom Serial Monitor speed (baud rate)
monitor_speed = 115200

10. 调试

在 VSCode 中进行调试是与调试功能相结合使用的。您需要拥有 PlatformIO 账户才能使用它。

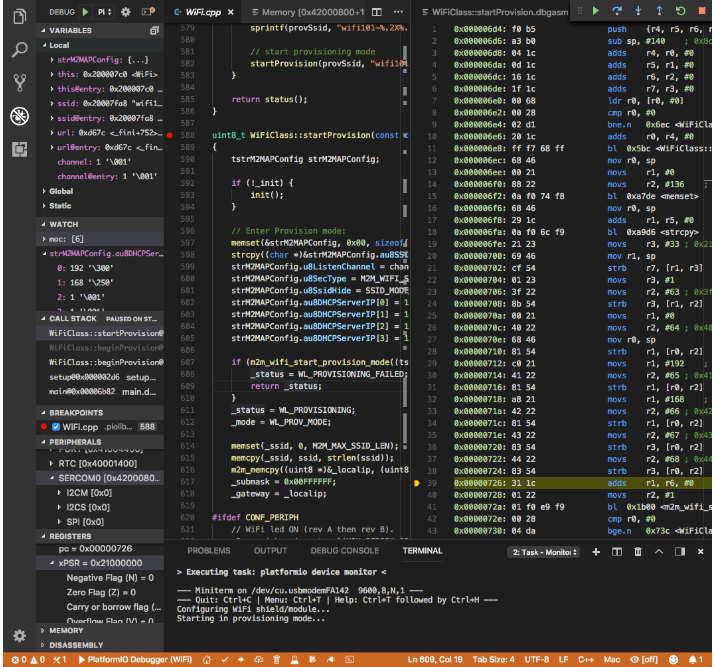

VSCode 设有独立的活动视图，名为“调试”（可通过左侧工具栏上的调试图标访问）。调试功能为其增添了更多高级调试工具和特性：

  • 局部变量、全局变量和静态变量探索器
  • 条件断点
  • 表达式与观察点
  • 通用寄存器
  • 外围寄存器
  • 内存查看器
  • 分解
  • 多线程支持
  • 调试时热重启

有两种预先配置好的调试配置：
PIO Debug：默认配置。PlatformIO 执行预调试任务，并使用调试配置来构建项目。此外，它还会检查项目是否有更改。
PIO Debug (skip Pre-Debug)：PlatformIO 忽略预调试阶段，并且不会对项目进行构建或检查是否有更改。如果您在项目源文件中进行了更改，那么这些更改在调试会话中不会立即生效，除非您切换回“PIO 调试”配置或者手动运行“预调试”任务。这种配置对于快速调试会话非常有用。它通过跳过若干检查而变得超级快速，让您能够手动控制项目变更。
注意：如果未指定 default_envs 选项，Debugging 将会使用“platformio.ini”（项目配置文件）中首次声明的构建环境。
在这里插入图片描述

11. 变量格式

目前，VSCode 并未提供用于更改变量格式的用户界面或 API。
一种临时的解决办法是设置调试器在“调试控制台”中显示数值输出所依据的默认数值基数。 （在进行调试操作时，“调试控制台”是可见的）。例如，若要以十六进制格式显示变量，请复制以下代码并将其粘贴到“调试控制台”中：

set output-radix 16

可能的数值（以十进制表示）为：8、10、16。

12. 观测点

目前，VSCode 并未提供用于更改监视点值格式的 API。您可以手动将监视点表达式转换为特定指针类型，以显示其值：

  • $pc，默认十进制整数格式
  • *0x10012000，一个地址，默认十进制整数格式
  • （void）* p c ， pc ， pc，pc 寄存器，十六进制格式
  • （void**）0x10012000，一个地址，十六进制格式

13. 安装 Shell 命令

14. 代理服务器支持

有两种方式可以配置代理服务器：

  1. 打开 VSCode 设置并搜索“代理”。请设置“HTTP： 代理”并禁用“HTTP： 严格 SSL 代理”。
  2. 配置 PlatformIO 核心代理配置。

15. 快捷键

  • Ctrl + Alt + B / Command + Shift + B / Ctrl + Shift + B 构建项目
  • cmd-shift-d / ctrl-shift-d 调试项目
  • Ctrl + Alt + U 上传固件
  • Ctrl + Alt + S 打开串行端口监视器

在 VSCode 中，您可以覆盖现有的快捷键绑定或者添加新的绑定。有关 Visual Studio Code 快捷键绑定的相关信息，请参阅官方文档中的“快捷键绑定”。

16. 设置

platformio-ide.activateProjectOnTextEditorChange

根据打开的活动文本编辑器自动激活项目。默认值为“否”。

platformio-ide.autoOpenPlatformIOIniFile

当没有其他编辑器打开时，会自动从项目中打开“platformio.ini”（项目配置文件）文件。默认值为“真”。

platformio-ide.autoCloseSerialMonitor

如果为真，则在上传/测试之前自动关闭 PIO 设备监视器。默认值为真。
等等等
