CAD编程的知识
CAD编程涉及使用特定的编程语言和API（应用程序接口）来扩展CAD软件的功能，自动化设计流程，并创建定制化的工具和解决方案。以下是对CAD编程的一些基本介绍，包括其重要性、常用编程语言和技术，以及一些应用场景。
CAD编程的重要性
- 提高效率：通过编写脚本或程序自动执行重复性的任务，减少手动操作的时间。
- 增强功能：利用编程可以实现CAD软件本身不具备的功能，满足特殊需求。
- 参数化设计：允许设计根据设定的参数自动调整，非常适合需要频繁修改的设计工作。
- 集成与互操作性：将CAD系统与其他软件（如ERP系统）连接起来，促进数据交换和业务流程优化。
常用的CAD编程语言和技术

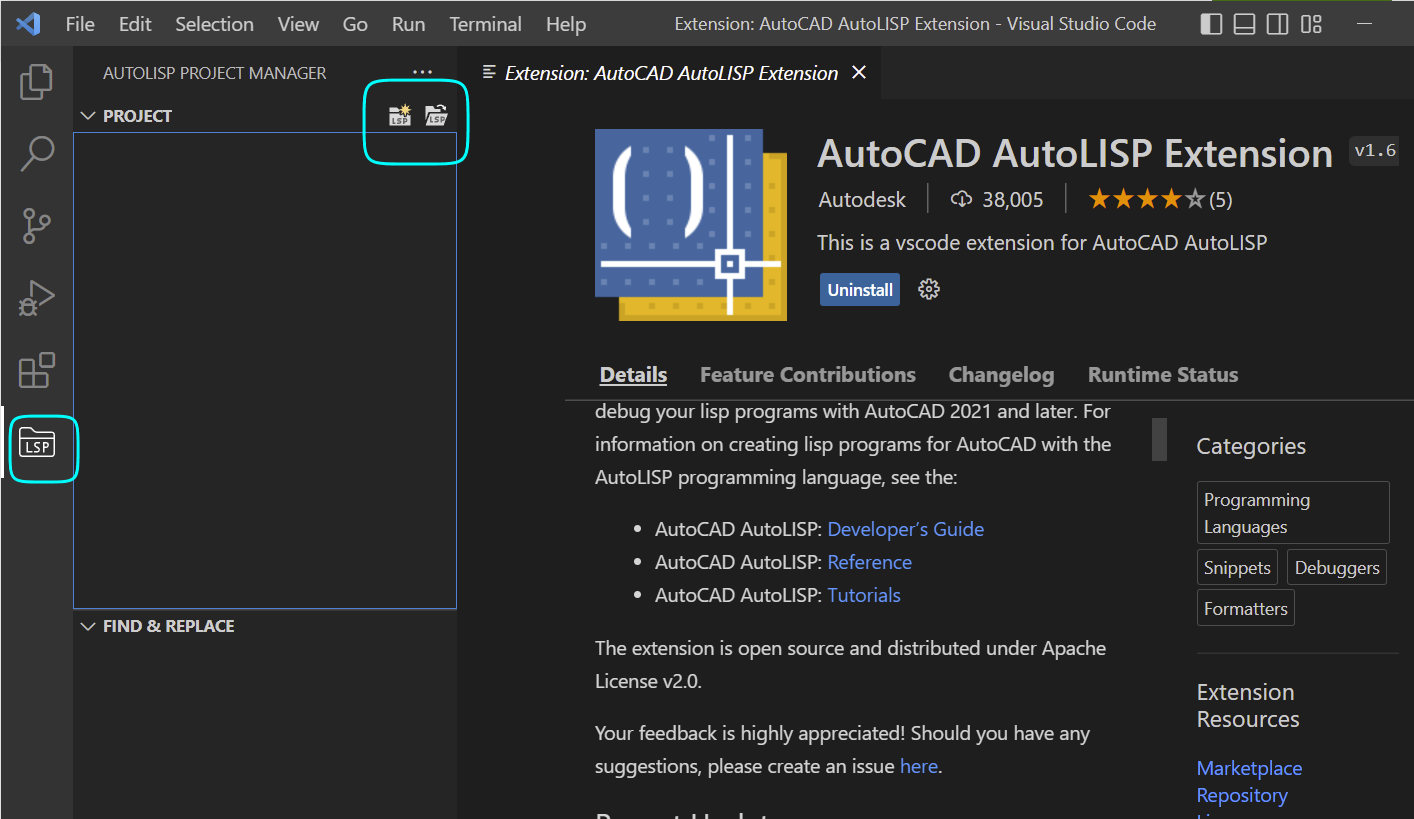

- AutoLISP/Visual LISP：专为AutoCAD设计的LISP方言，易于学习且非常灵活，适用于快速开发小型到中型的应用程序。
(defun c:ChangeCircleColor (/ ss ent)(setq ss (ssget '((0 . "CIRCLE"))))(if ss(repeat (sslength ss)(setq ent (ssname ss 0))(entmod (subst '(62 . 1) (assoc 62 (entget ent)) (entget ent)))(ssdel ent ss)))(princ)
)
-
VBA (Visual Basic for Applications)：在AutoCAD等CAD软件中用于创建宏和小应用程序，便于自动化任务。
-
.NET API：许多现代CAD系统（如AutoCAD、SolidWorks等）提供了.NET API，支持C#和VB.NET语言，适合构建复杂的应用程序。
-
Python：在某些CAD平台（如FreeCAD）上作为脚本语言，因其语法简单而受到欢迎，适合快速原型开发。
-
JavaScript/HTML/CSS：对于基于Web的CAD解决方案（如Onshape），开发者可能需要这些技术来创建用户界面或添加交互性功能。
-
ARX (AutoCAD Runtime Extension)：提供了一个C++库，允许开发者为AutoCAD创建高性能的原生插件。
应用场景
- 自动化绘图：编写脚本自动生成标准图纸或布局，比如批量生成零件图。
- 参数化设计：创建可以根据输入参数自动调整的设计模型，这对于建筑设计中的模块化组件特别有用。
- 数据处理：从外部文件读取数据并更新CAD模型中的信息，例如从Excel表格导入尺寸数据到CAD模型。
- 定制工具：开发针对特定需求的定制化工具和命令，提高工作效率。
- 集成与其他系统的连接：将CAD系统与其他企业管理软件（如ERP系统）集成，优化整个产品生命周期管理过程。
开始CAD编程的步骤

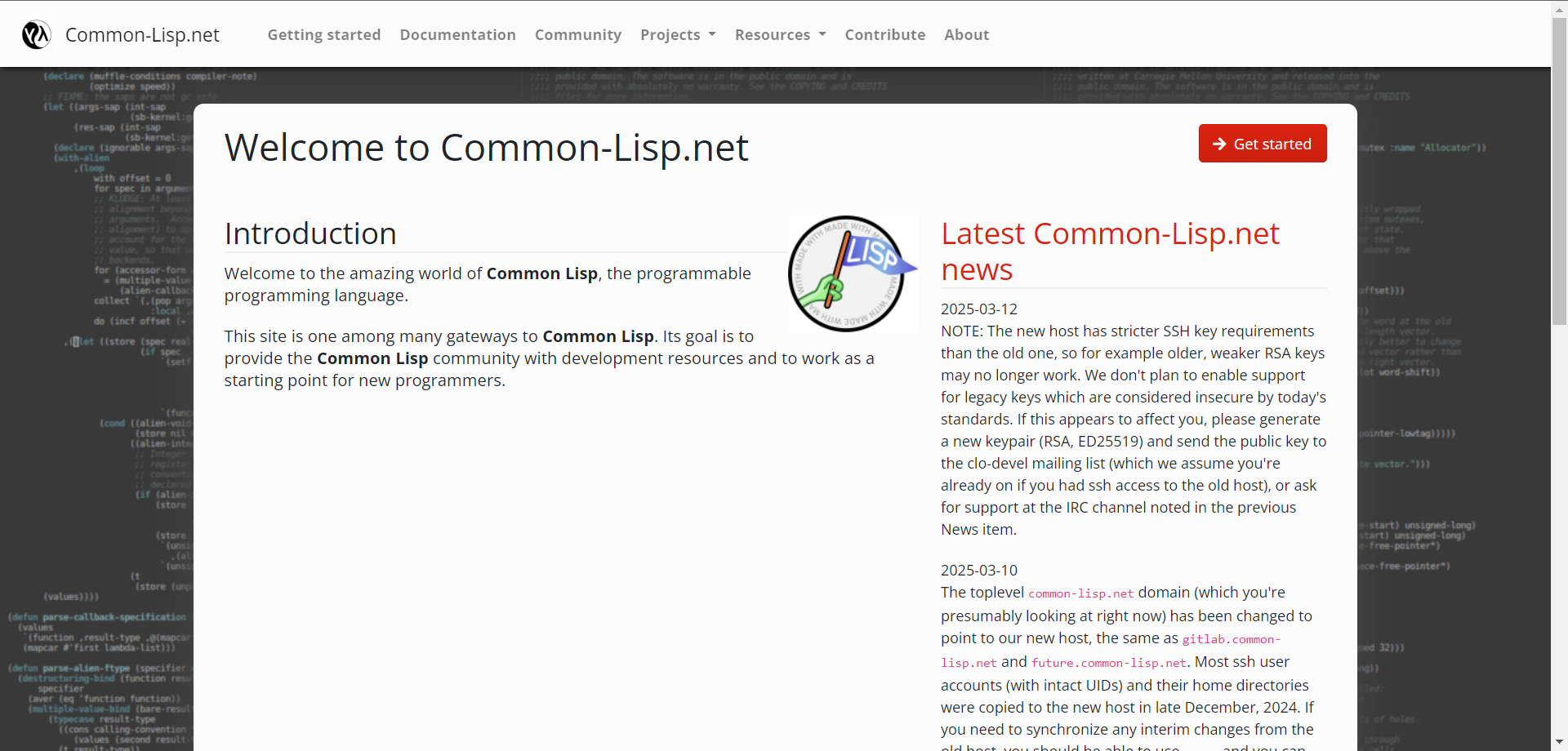

https://common-lisp.net/
- 选择合适的CAD平台和编程语言：根据你的需求和目标选择最适合的CAD软件及相应的编程语言。
- 学习基础编程知识：掌握所选编程语言的基本语法和概念。
- 熟悉CAD API文档：深入理解你所使用的CAD软件提供的API文档，了解可用的对象、方法和属性。
- 动手实践：尝试编写简单的脚本或程序解决实际问题，逐步积累经验。
- 参与社区交流：加入相关的论坛或社区，与其他开发者交流经验和解决问题。
CAD编程是一个强大的工具，可以帮助设计师和工程师更高效地完成工作，同时也能为企业带来显著的竞争优势。随着技术的进步，CAD编程的应用范围也在不断扩大。
