希尔伯特变换

news 来源：原创 2025/4/29 3:01:34

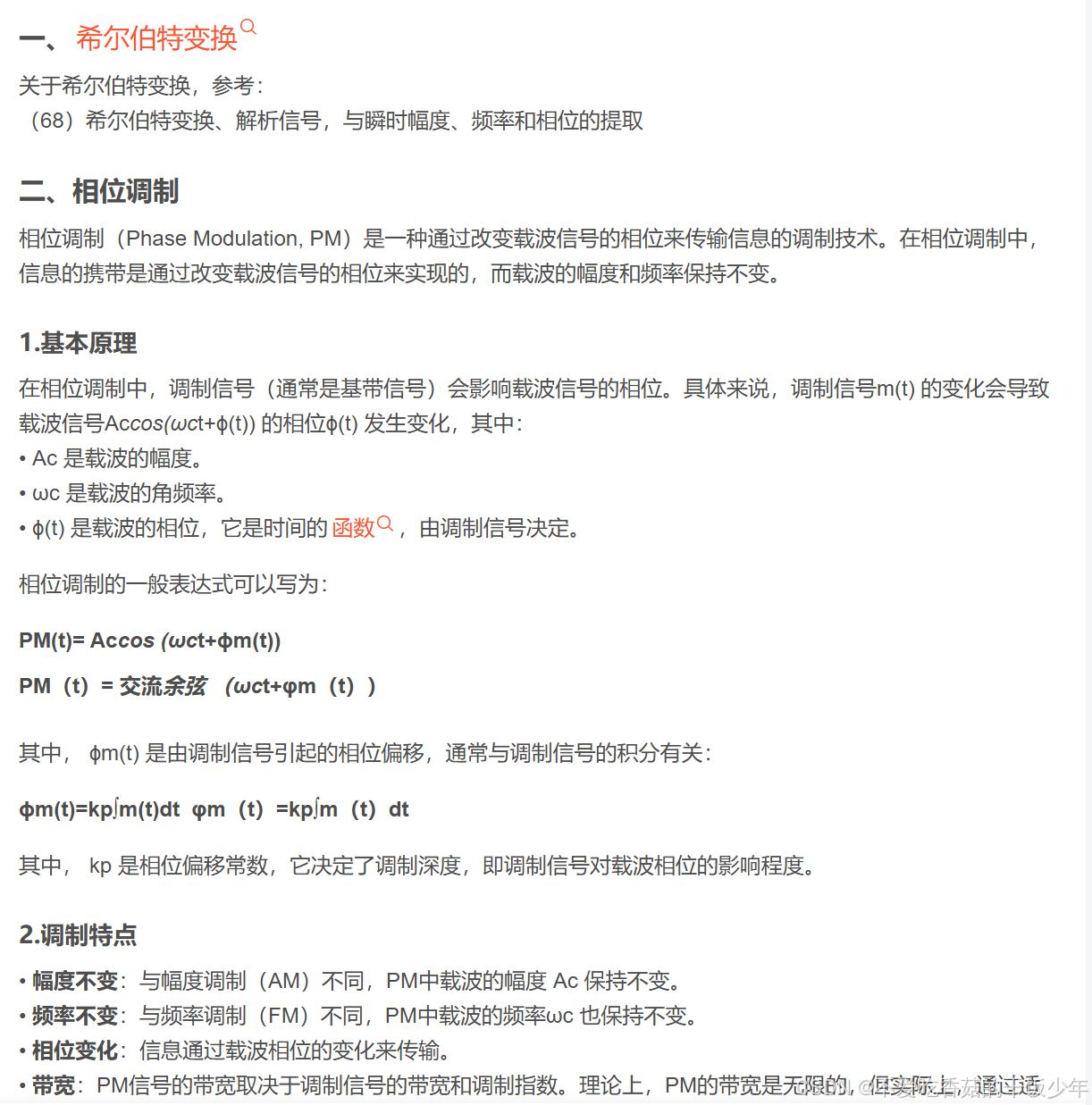

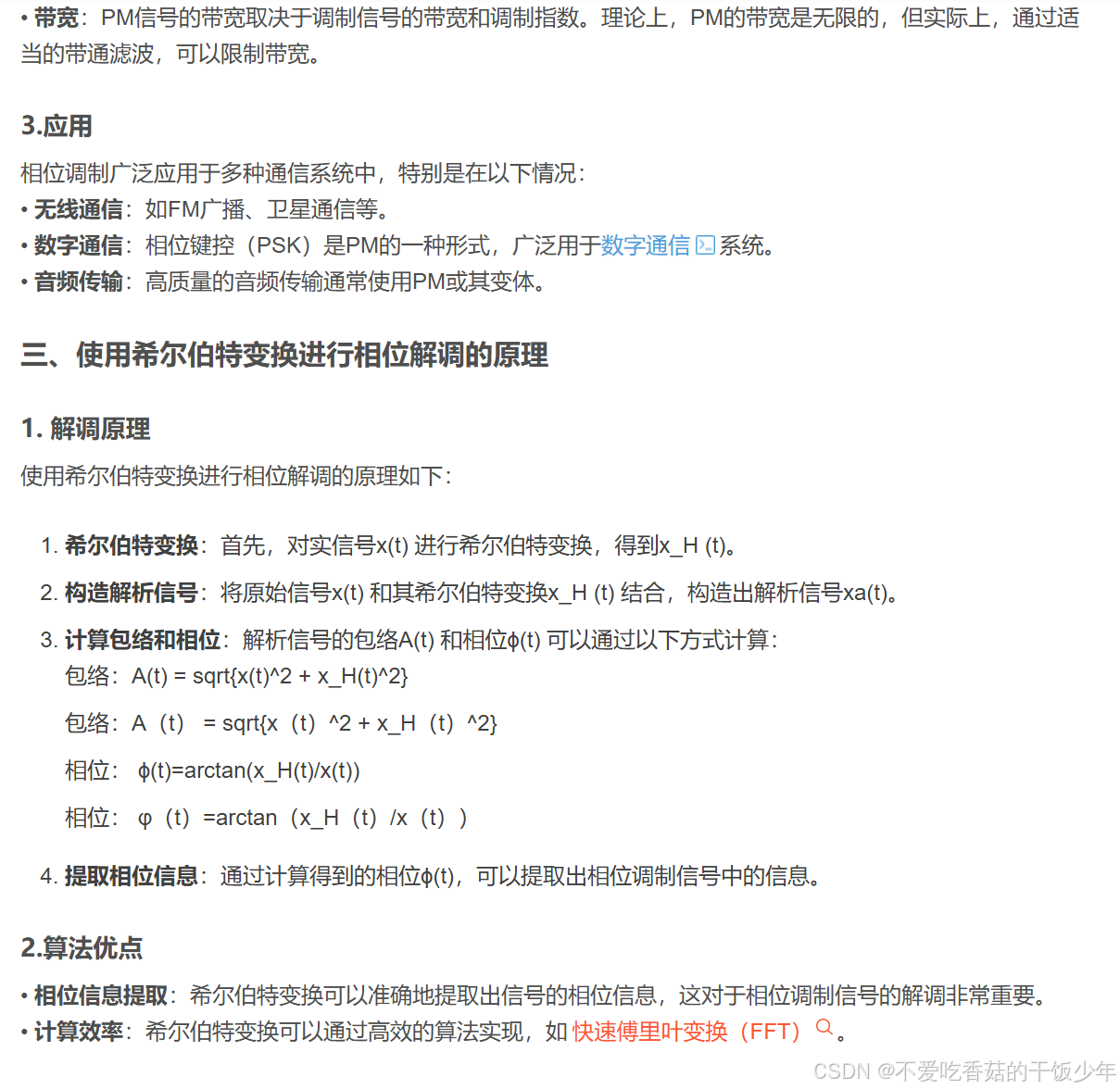

在这里插入图片描述

matlab代码

% 接收机关于载波频率和初相的信息
ReceiverKnowsCarrier= 'False';        % 如果接收机知道载波频率和初相，则设置为True

% 载波
fc = 200;                             % 载波频率
beta_c = pi/5;                        % 载波的初相

% 调制信号
f = 10;                               % 调制信号频率
alpha = 10;                           % 调制信号幅度
theta_m = pi/4;                       % 调制信号的初相
fs = 10 * fc;                         % 采样频率
duration = 0.3;                       % 信号持续时间
t = 0:1/fs:duration-1/fs;             % 采样时刻序列
m = alpha*sin(2*pi*f*t + theta_m);    % 调制信号

% 相位调制
x = cos(2*pi*fc*t + beta_c + m );     % 已调信号

figure();
subplot(3,1,1); plot(t,m, 'LineWidth', 1); grid on;        % 绘图调制信号
title('Modulating signal'); xlabel('t'); ylabel('m(t)')
subplot(3,1,2); plot(t,x, 'LineWidth', 1); grid on;        % 绘图调制信号
title('Modulated signal'); xlabel('t');ylabel('x(t)')

% AWGN信道传输
nMean = 0;                                       % 噪声均值
nSigma = 0.01;                                   % 噪声标准差
n = nMean + nSigma*randn(size(t));               % awgn噪声
r = x + n;                                       % 带噪接收信号

% 带噪调相信号的解调
% z = hilbert(r);                                  % 生成带噪接收信号的解析信号
z = Generate_analytic_signal(r);                 % 生成带噪接收信号的解析信号
z = z.';                                         % 转置不取共轭
inst_phase = unwrap(angle(z));                   % 瞬时相位

% 载波瞬时相位
if strcmpi(ReceiverKnowsCarrier,'True')          % 接收机完全知道载波频率/相位
    offsetTerm = 2*pi*fc*t + beta_c;
else                                             % 接收机不知道载波频率/相位，则估计载波瞬时相位作为减法项
    p = polyfit(t,inst_phase,1);                 % 求载波瞬时相位的线性拟合系数
    estimated = polyval(p,t);                    % 拟合估计载波瞬时相位
    offsetTerm = estimated;
end

demodulated = inst_phase - offsetTerm;           % 解调
subplot(3,1,3);  plot(t,demodulated, 'LineWidth', 1); grid on;  % 解调信号
title('Demodulated signal'); xlabel('t'); ylabel('hat m(t) ');

在这里插入图片描述
原文

https://blog.csdn.net/weixin_45333185/article/details/143751408?spm=1001.2101.3001.6650.2&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7Ebaidujs_baidulandingword%7ECtr-2-143751408-blog-79366444.235%5Ev43%5Epc_blog_bottom_relevance_base5&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7Ebaidujs_baidulandingword%7ECtr-2-143751408-blog-79366444.235%5Ev43%5Epc_blog_bottom_relevance_base5&utm_relevant_index=5

MATLAB中做信号希尔伯特变换有两条命令

x = hilbert(xr) x = 希尔伯特（XR）
x = hilbert(xr,n)
x = 希尔伯特（XR，N）

Description
example
x = hilbert(xr) returns the analytic signal, x, from a real data sequence, xr. If xr is a matrix, then hilbert finds the analytic signal corresponding to each column.
x = hilbert(xr,n) uses an n-point fast Fourier transform (FFT) to compute the Hilbert transform. The input data is zero-padded or truncated to length n, as appropriate.
