【正点原子STM32MP257连载】第四章 ATK-DLMP257B功能测试——LED、按键测试

1）实验平台：正点原子ATK-DLMP257B开发板
2）浏览产品：www.alientek.com
3）全套实验源码+手册+视频下载：正点原子资料下载中心

第四章 ATK-DLMP257B功能测试

4.1 LED测试

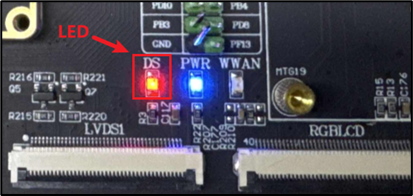

  ATK-DLMP257B开发板上配有一个用户LED灯，默认在uboot阶段配置为常亮，在内核启动之后闪烁。

  在文件系统输入如下指令，可以控制LED的状态。

cat /sys/class/leds/red:heartbeat/trigger //查看LED 的当前触发方式及支持的触发方式
echo none > /sys/class/leds/red:heartbeat/trigger 		//改变LED 的触发方式，设置为none
echo 1 > /sys/class/leds/red:heartbeat/brightness 	 	//点亮LED
echo 0 > /sys/class/leds/red:heartbeat/brightness 	 	//熄灭LED
echo heartbeat > /sys/class/leds/red:heartbeat/trigger  //LED 的触发方式设置为心跳heartbeat

图 4.1 1开发板LED位置

4.2 按键测试

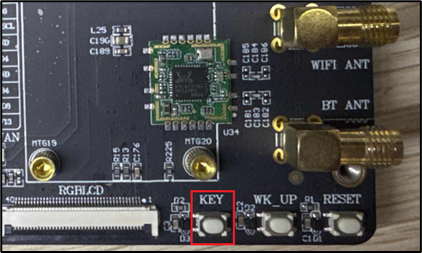

  ATK-DLMP257B开发板上配有一个用户按键KEY，按键位置如下图所示：

图 4.2 1 KEY按键位置

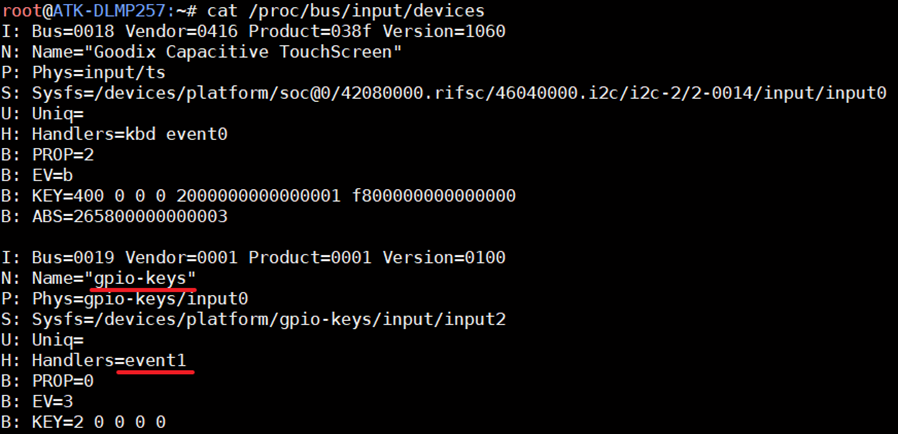

  在出厂文件系统输入如下指令，查看输入事件对应的设备。

cat /proc/bus/input/devices

图 4.2 2按键事件

  笔者在测试时，开发板接入了MIPI LCD屏幕。从上图我们可以知道，此时event0为触摸屏事件（例如GT系列触摸芯片），event1为按键KEY事件。如果用户没有接入触摸屏，则event0将是按键KEY事件。故event1不一定固定是按键事件，这与用户板卡上接入的设备情况相关。

  如果接了屏幕，可以用od -x 或者hexdump 指令来查看按键输入信息。按Ctrl+c 终止指令。

od -x /dev/input/event1
或者：hexdump /dev/input/event1

  如果用户没有接入LCD 屏幕，则测试按键的指令如下：

od -x /dev/input/event0
或者：hexdump /dev/input/event0

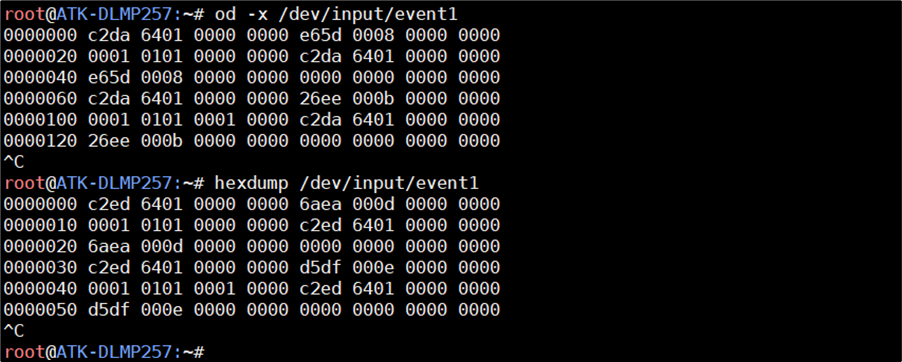

  按下按键KEY 有如下信息出现，说明按键正常。如果没有反应，可以多按几次按键尝试。

图 4.2 3打印的按键事件
