TV板卡维修技术【一】
【一】使用万用表二极管档位测量短路情况+松香烧机

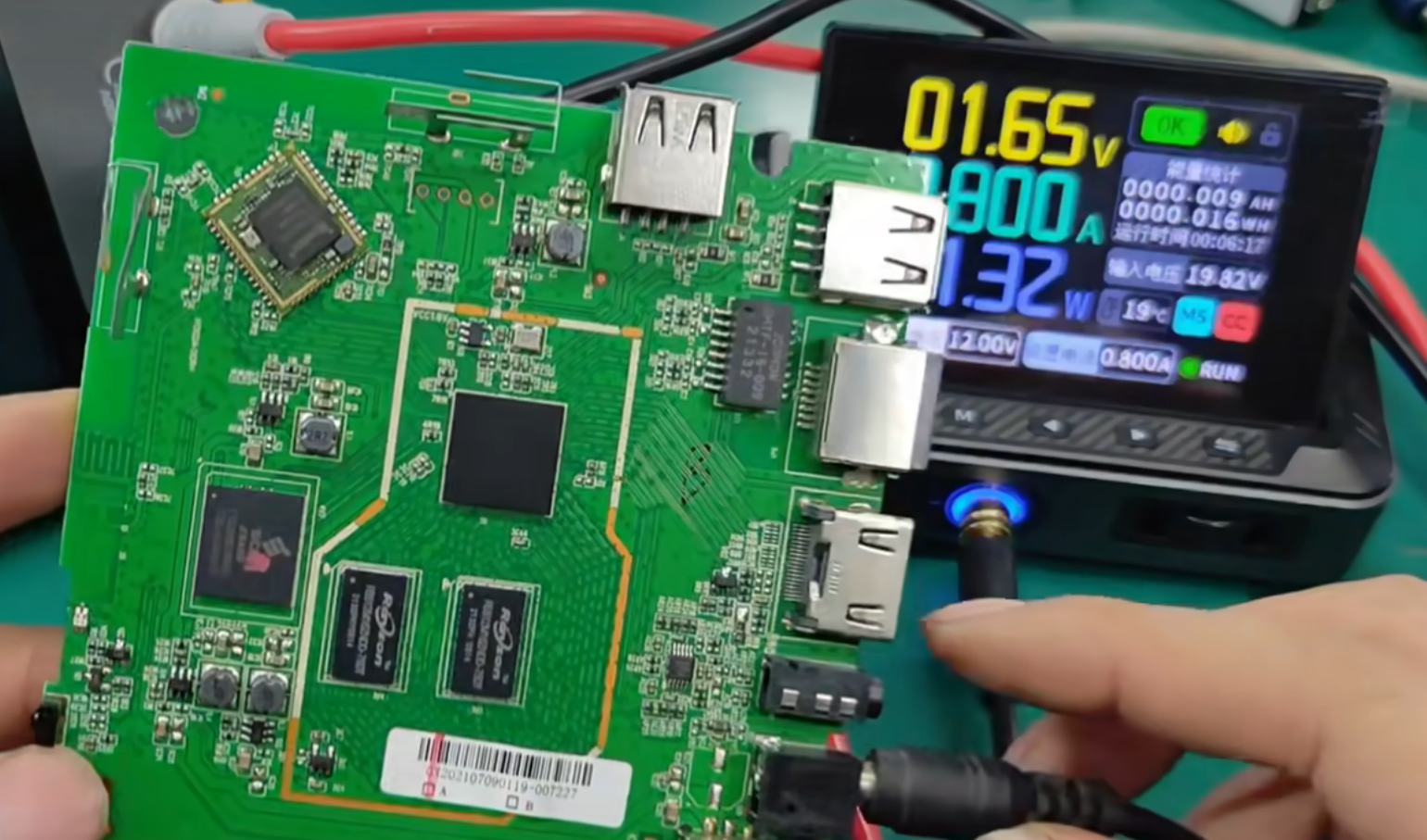

现象：机顶盒插电，电源进入恒流模式，电压跌落
原因：某个供电或者负载有短路

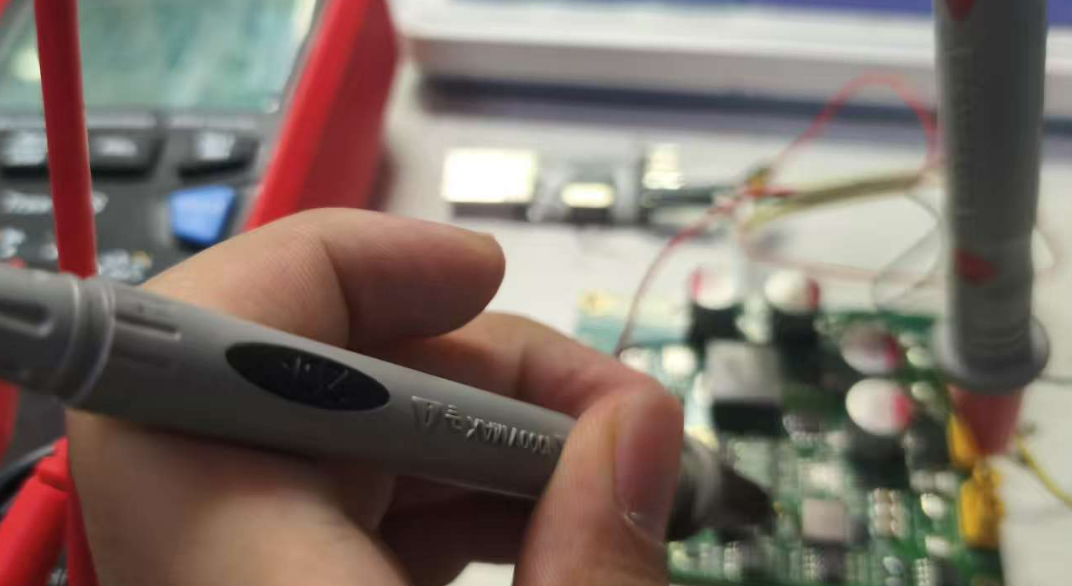

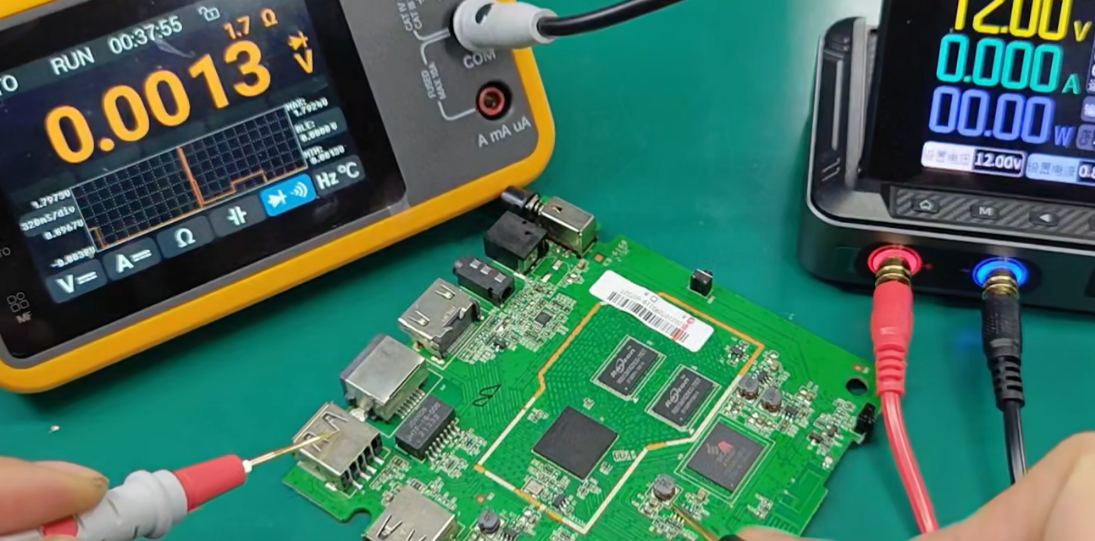

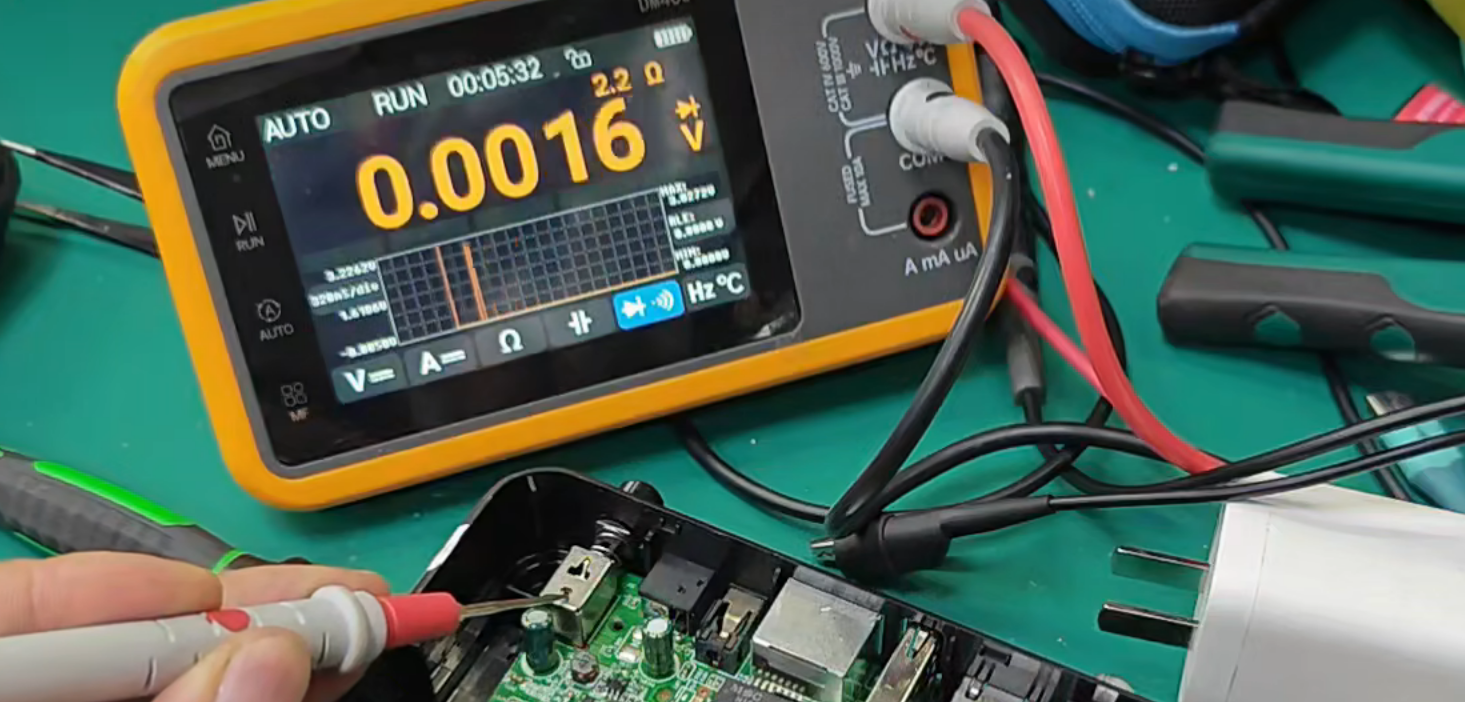

将万用表切换到二极管档位，红表笔接负极，黑表笔接每个DCDC的电感，测量电源是否短路：

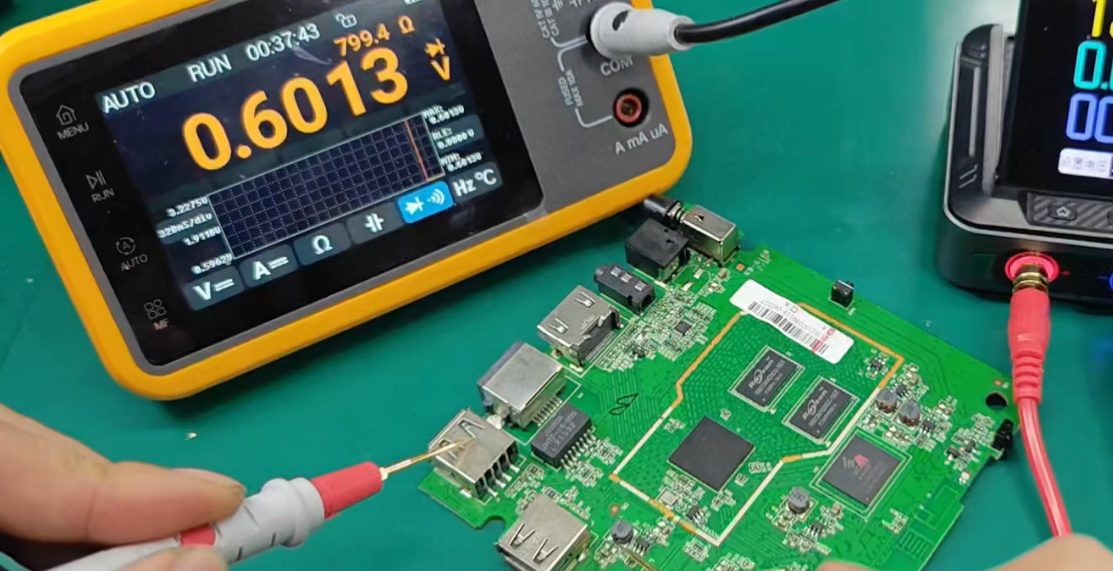

二极管反向测量的话，如果没有短路，测量出来的压降是0.6V的二极管压降。

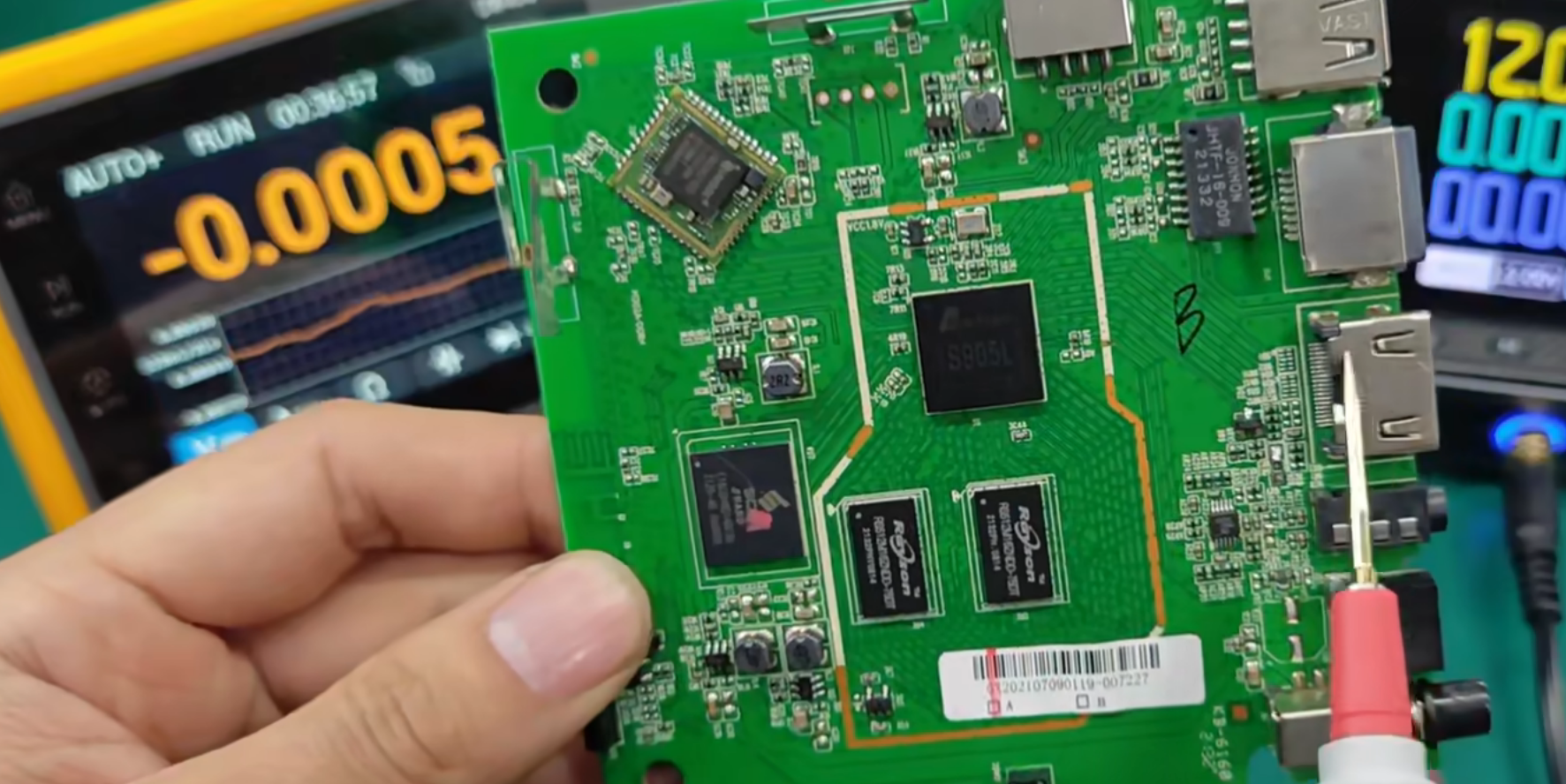

如果有短路的情况下，电流不走二极管，走短路的地方，此时万用表测量示数是0V左右。

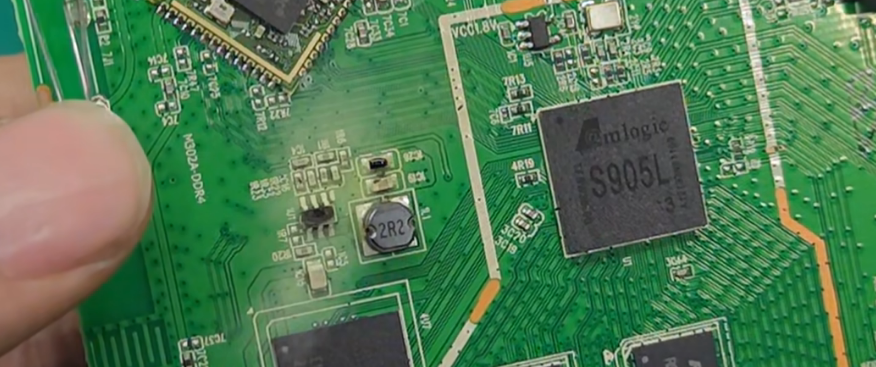

之后对DCDC电源采用松香大法，检查一下是否是电源短路还是电路的其他地方短路影响到了电源，引起电源短路：

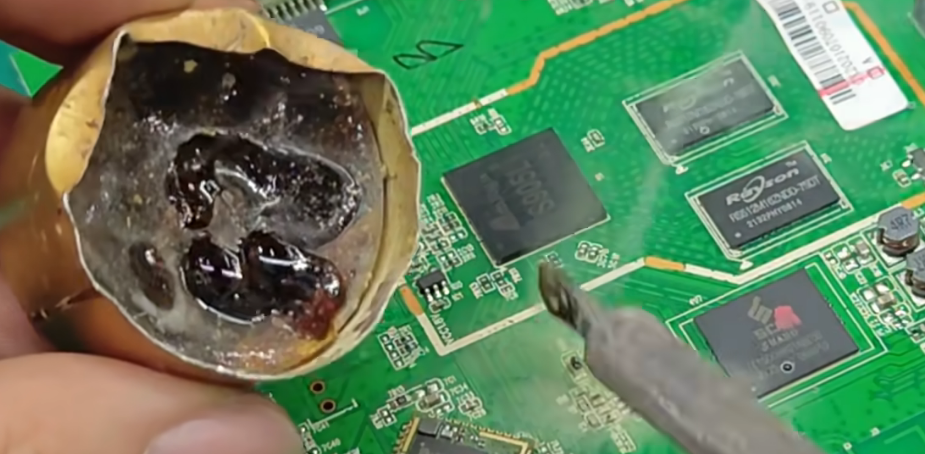

烧机，看到松香化掉：

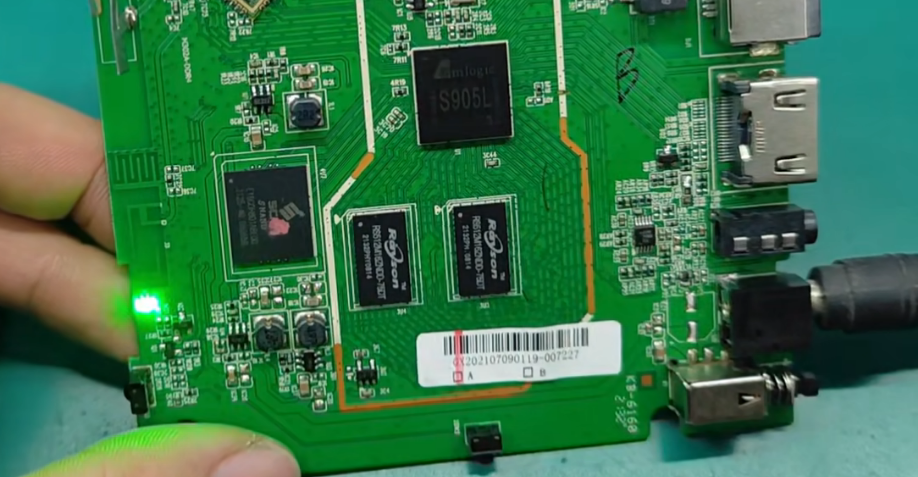

换掉电源芯片，修复完毕：
学习完，进行测量，这个方法确实可以使用，但是用蜂鸣器也是可以测量短路的。
【二】学会利用电解电容的D值判断是否损坏

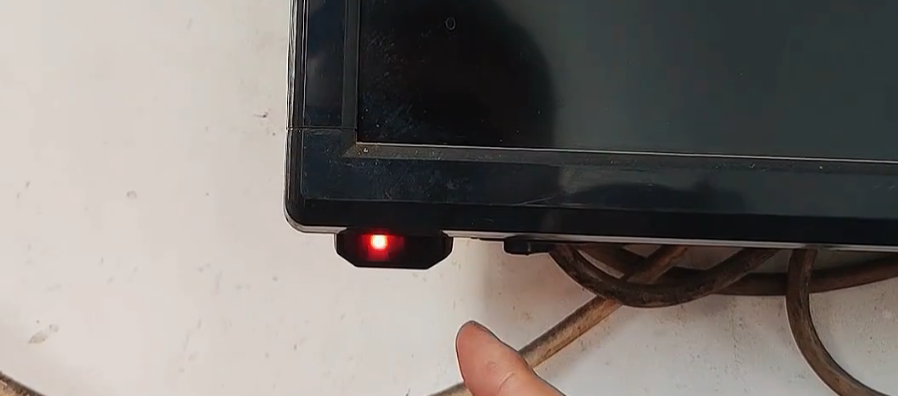

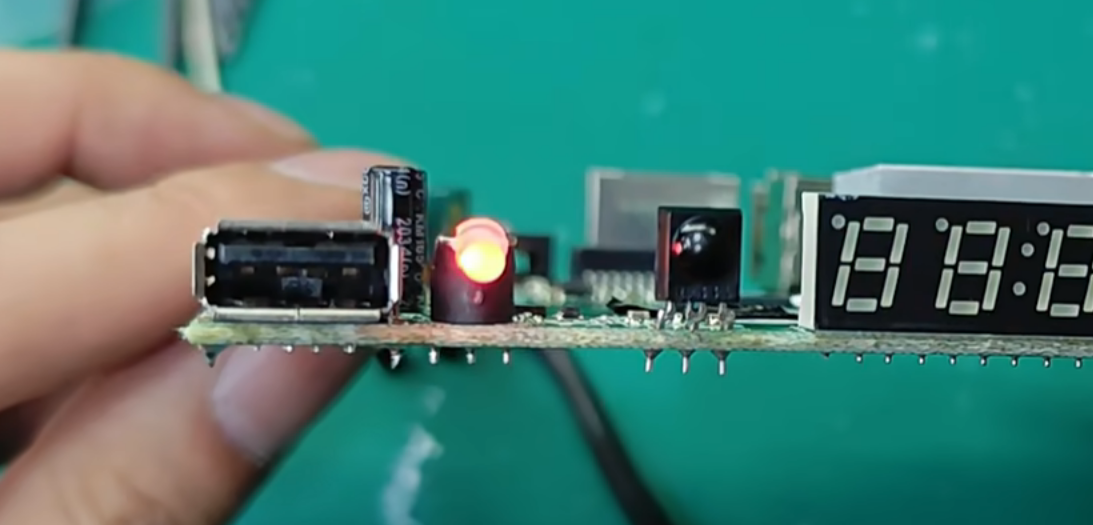

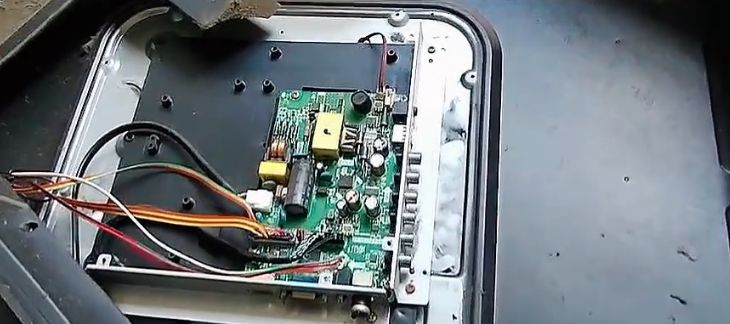

背光不亮，信号灯开机亮一下就灭掉：
供电有问题的，优先查看电解电容有没有鼓包或者损坏：
测量这种主滤波电容之前，一定先给电容放电，之后再用电桥测量容量，不然一定会烧电桥！
测量这种主滤波电容之前，一定先给电容放电，之后再用电桥测量容量，不然一定会烧电桥！
测量这种主滤波电容之前，一定先给电容放电，之后再用电桥测量容量，不然一定会烧电桥！

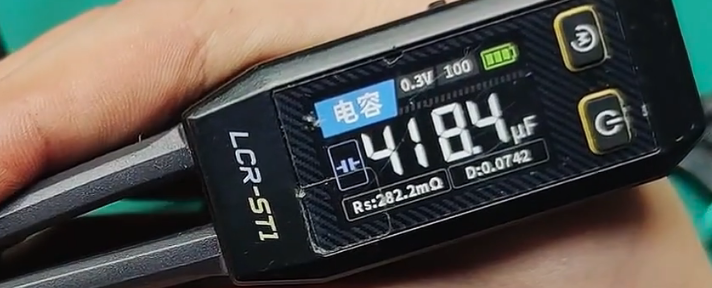

电容是否损坏，主要查看容量和D值。
电容的D值在100Hz的测量频率下D值小于0.15 ， 在1000hz的情况下，D值小于0.8

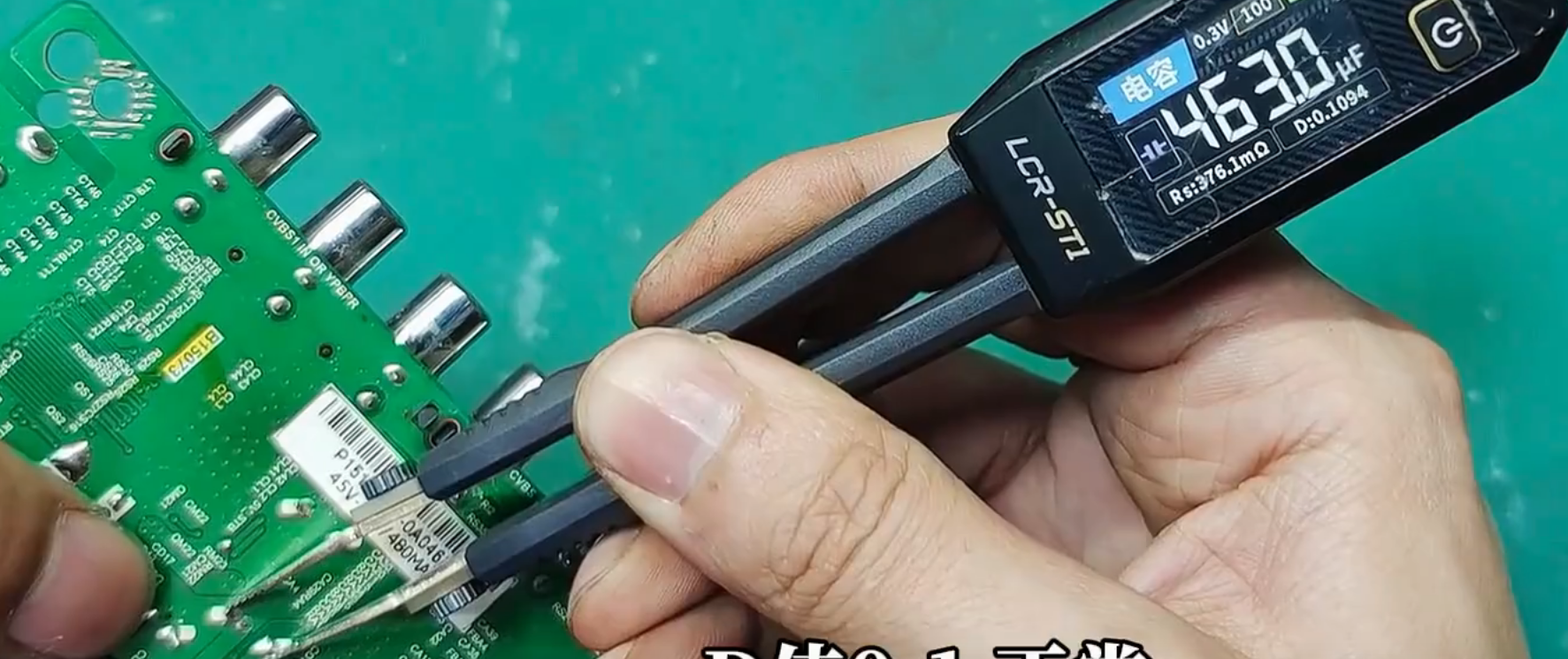

容值正常，D值（100hz）小于0.15的,电容是正常的：

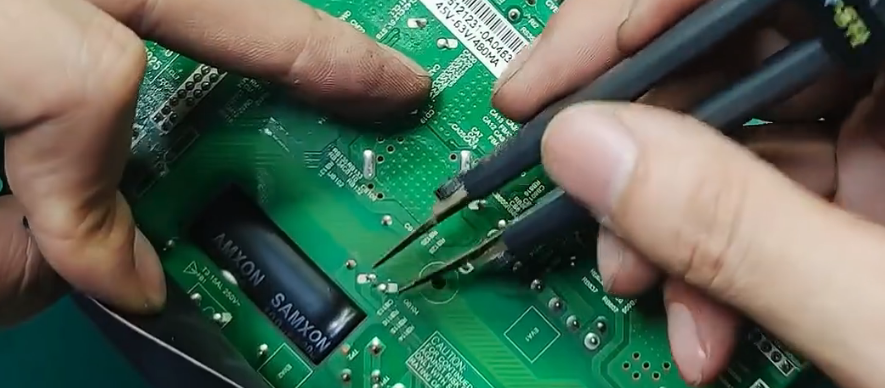

蜂鸣档位测量CPU的供电，如果蜂鸣器响代表短路，此时有可能CPU挂掉了：

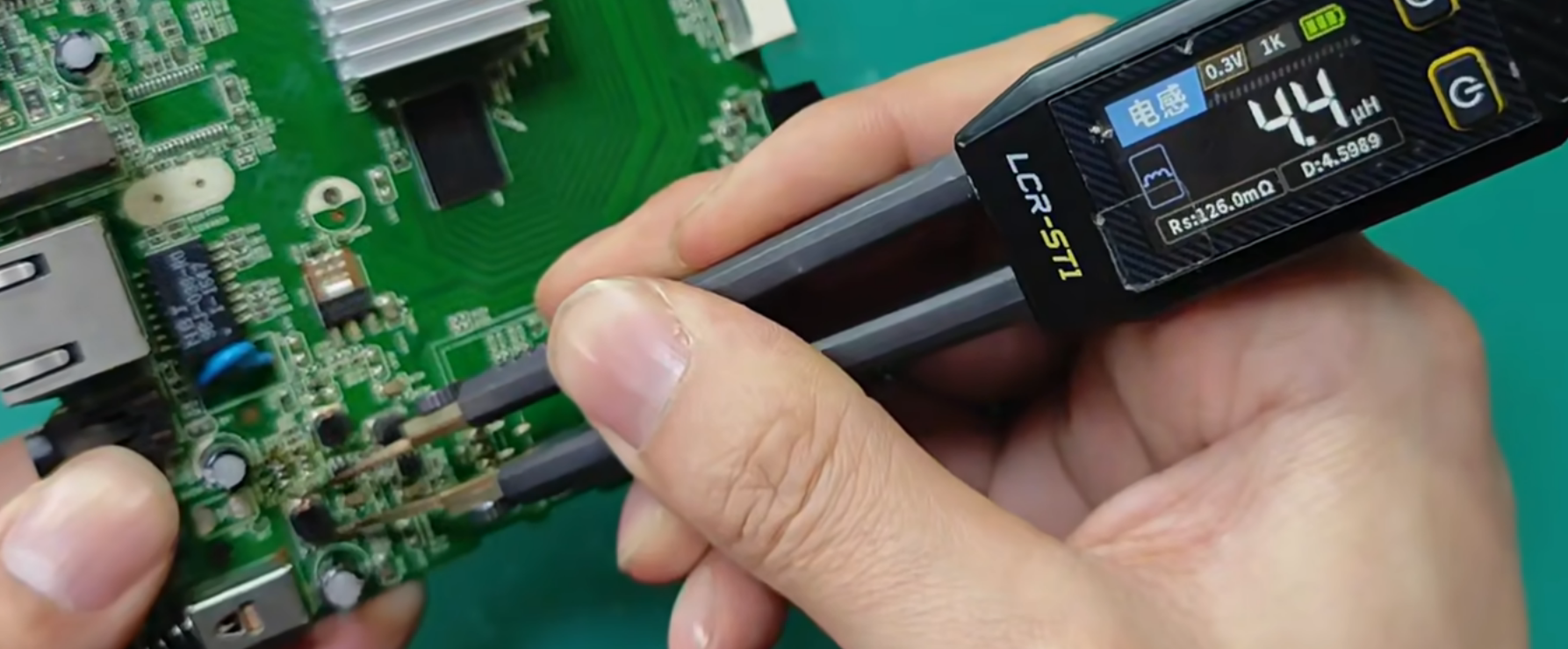

用LCR测量电感感值判断电感是否损坏：

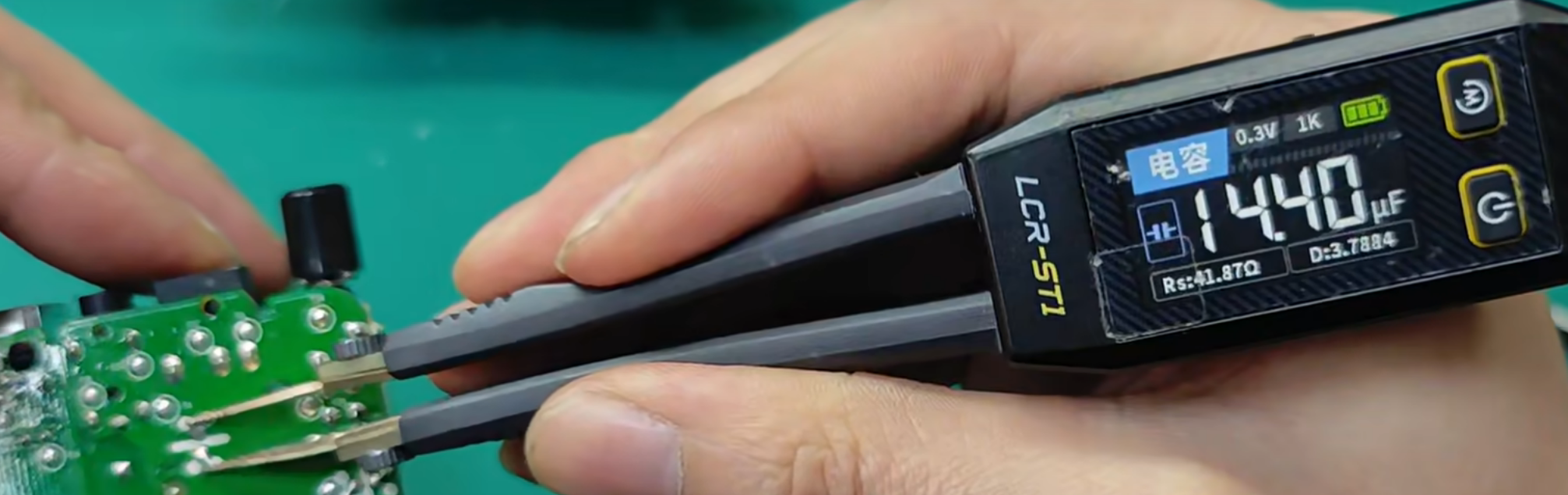

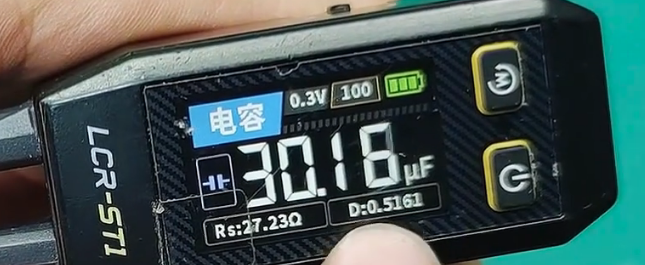

这个D值远大于0.15，一看就知道这个滤波电解电容损坏：
换完电容，之后修复完成，电路正常工作：
晶振的起振电容放置问题：

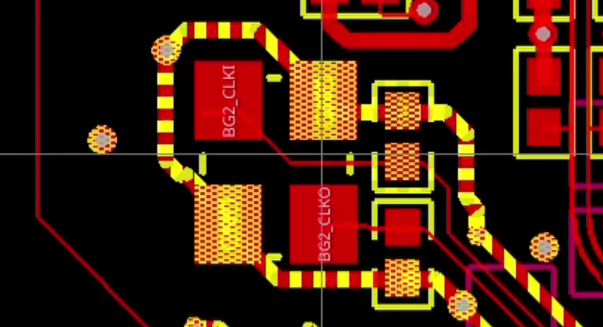

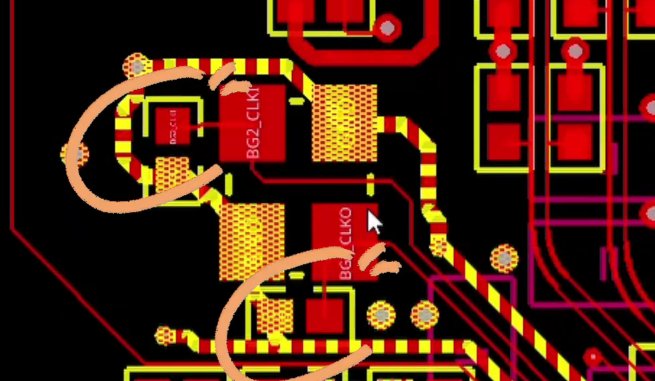

晶振的起振电容必须放在晶振的前面，不能放在旁边：
下面是整改后的：
-
电容靠近晶振引脚放置：
-
起振电容应该尽量靠近晶振的两个引脚放置。
-
晶振→电容→地，这样可以最小化晶振引脚到电容之间的走线长度，减少寄生电感和杂散电容。
-
-
形成闭环路径（Loop）最小化：
-
晶振、电容、MCU之间形成的环路面积越小越好，有利于提高抗干扰能力。
-
-
接地路径短且干净：
-
电容接地的路径应尽量短、低阻抗，并避免走公共电源地或噪声大的地线。
-
🚫 “不能放在旁边” 是什么意思？
-
如果“旁边”指的是电容距离晶振较远，那确实会影响起振可靠性与频率稳定性。
-
如果是电容放置在晶振旁边，但仍保持很短的连线、良好的地连接，则是可以接受的布局。
磁环，针对的是高频率（百兆赫兹以上）、低阻抗（百欧以下）的干扰源。干扰源频率和阻抗确定了，看磁环特性曲线即可计算出其插入损耗。
