麦科信汽车诊断示波器在机车维修领域中的应用实例

麦科信汽车诊断示波器在机车维修领域中的应用实例

“Micsig SATO1004的错误帧统计功能与历史波形存储，让我们在诊断间歇性CAN故障时有了决定性武器。这不仅是工具升级，更是维修理念的革新。”

— Ian Coffey, Mototek技术总监（欧洲ECU诊断协会认证工程师）

案例简介

当传统诊断工具在高难度波形级故障前束手无策时，面对多系统干扰、高动态信号与随机故障的叠加挑战，麦科信汽车诊断示波器SATO1004凭借其优越的技术性能，帮助高端摩托车/汽车维修连锁店、车载电子研发实验室和动力总成系统集成商实现高难度波形级故障的精准定位与质量测试（如CAN/LIN总线故障排查、车载模块通信质量验证、实时信号生成与响应测试等），将传统“换件试错”升级为“波形级诊断”，为高端机车维修减少无效零件更换，有效节省维修检测时间和成本。

应用实例

故障车型 KTM品牌旗舰街车（2022款KTM1290 Super Duke R）

问题简述

用户Mototek摩托车维修中心接收修理一台客户摩托车，问题故障码（持续报错P0238）指向传感器（增压压力传感器故障），客户表示官方经销商已进行3次维修，且已更换原厂传感器，但问题依旧未解决，故障码无法清除。

测试过程

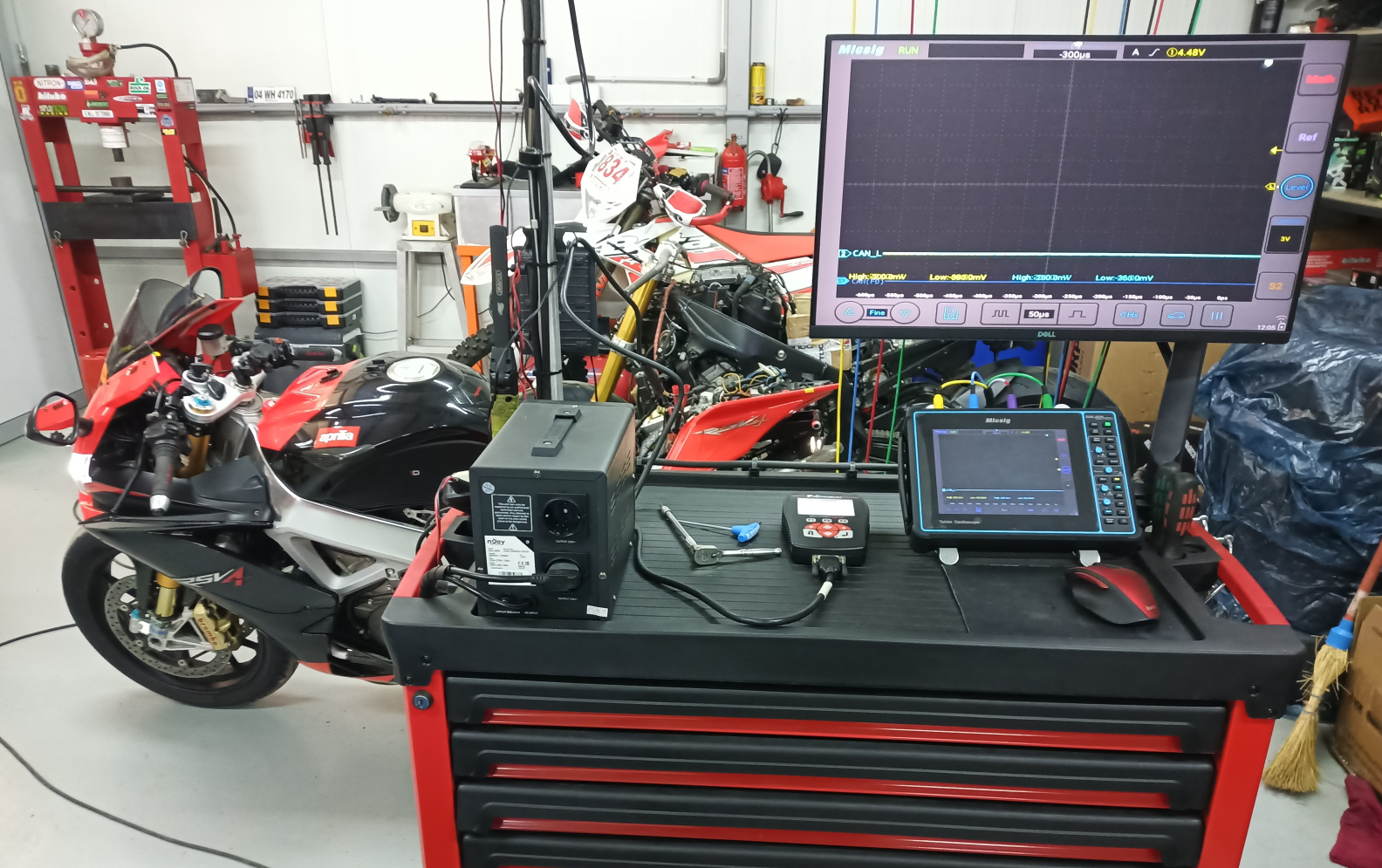

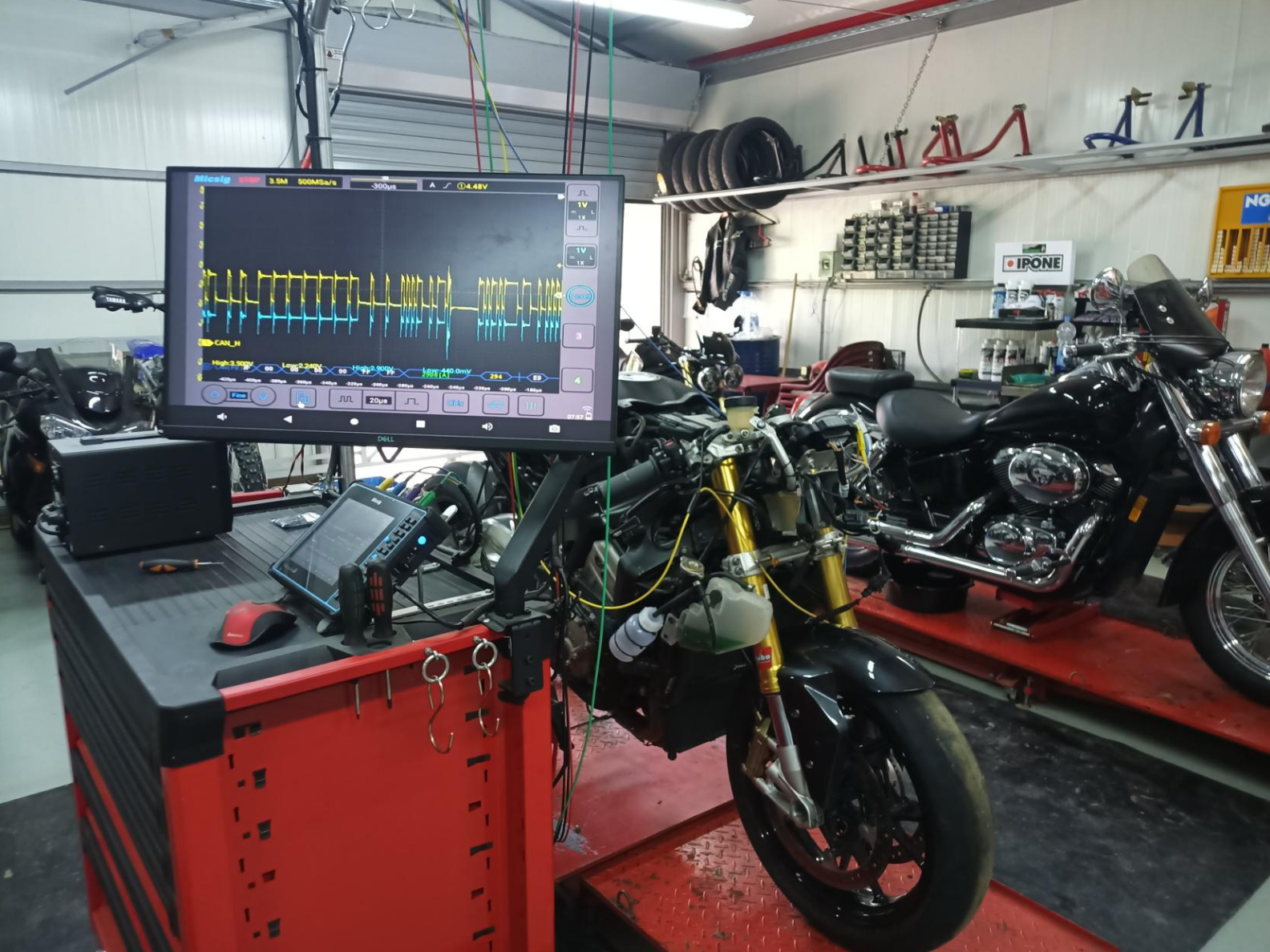

                                                                    客户现场测试图

（1）传感器排查：Mototek摩托车维修中心使用Micsig SATO1004（麦科信汽车诊断示波器SATO1004）先检查了摩托车的新旧传感器，检测结果均显示正常。

（2）线路验证：中心排查传感器至ECU的供电、接地及信号线，确认线路无断路/短路/接触不良等异常。

（3）故障点检测分析与解决：中心转向CAN总线检测，通过麦科信汽车诊断示波器SATO1004捕捉到仪表盘出现CAN总线波形畸变；断开仪表盘模块后，波形恢复正常，因此可判定为仪表盘模块故障。中心为客户更换仪表盘模块后，故障码清除，问题解决。

诊断难点

多系统干扰：涉及ECU/ABS/IMU等8个控制单元协同工作,传统工具难以精准定位故障模块

CAN FD总线干扰：信号速率达2Mbps，传统工具采样不足

间歇性故障：波形畸变仅出现在特定模块接入时，传统工具难以捕捉和回溯

麦科信示波器技术优势

麦科信汽车诊断示波器产品关键参数

高精度信号捕获

高速CAN FD协议解析能力，精准捕捉总线波形异常

错误帧自动标记功能快速定位通信故障节点

多系统兼容性

动力总成/底盘/车身三大系统协议全覆盖，适配摩托车/汽车诊断场景

自定义解码模板支持非标通信协议分析

工程级诊断方案

波形对比+电阻检测+模块隔离三重验证机制，确保故障定位零误判

历史波形回溯功能实现间歇性故障复现
