电能质量治理解决方案：构建高效、安全的电力系统

随着“双碳”目标的推进及新型电力系统的快速发展，大量电力电子设备（如光伏逆变器、充电桩、变频器等）接入电网，导致谐波畸变、无功功率激增、电压波动等问题日益突出。电能质量恶化不仅威胁设备安全，还影响电网稳定运行，甚至造成能源浪费。本文结合行业标准与安科瑞电气的实践经验，系统阐述电能质量治理的核心问题、解决方案及典型应用案例。

一、电能质量问题与挑战

1.1 主要电能质量公害

• 谐波污染：电力电子设备产生的谐波导致变压器过热、线缆损耗增加，甚至引发系统谐振。
• 无功功率失衡：功率因数低将增加线路电流，造成电费罚款及能源浪费。
• 电压暂降与闪变：电压波动影响精密设备运行，如医疗仪器宕机、生产线中断等。

1.2 典型问题现象

• 变压器异响、线缆温度过高、N线电流超标、用电设备过载等。

二、治理标准与技术选型

2.1 国内外核心标准

• 谐波治理：GB/T 14549（公用电网谐波限值）、IEC 61000-4-7（谐波测量规范）。
• 无功补偿：GB/T 15576（低压无功补偿装置标准）。
• 经济性评估：GB/Z 32880.1（电能质量治理方案的经济性分析）。

2.2 治理设备选型原则

• 谐波治理：优先选用有源电力滤波器（APF），动态滤除2~50次谐波。
• 无功补偿：静止无功发生器（SVG）响应快、精度高，可替代传统电容电抗补偿。
• 综合方案：混合动态滤波补偿装置（ANSVG-S-G）兼顾谐波治理与无功补偿。

三、安科瑞电能质量治理解决方案

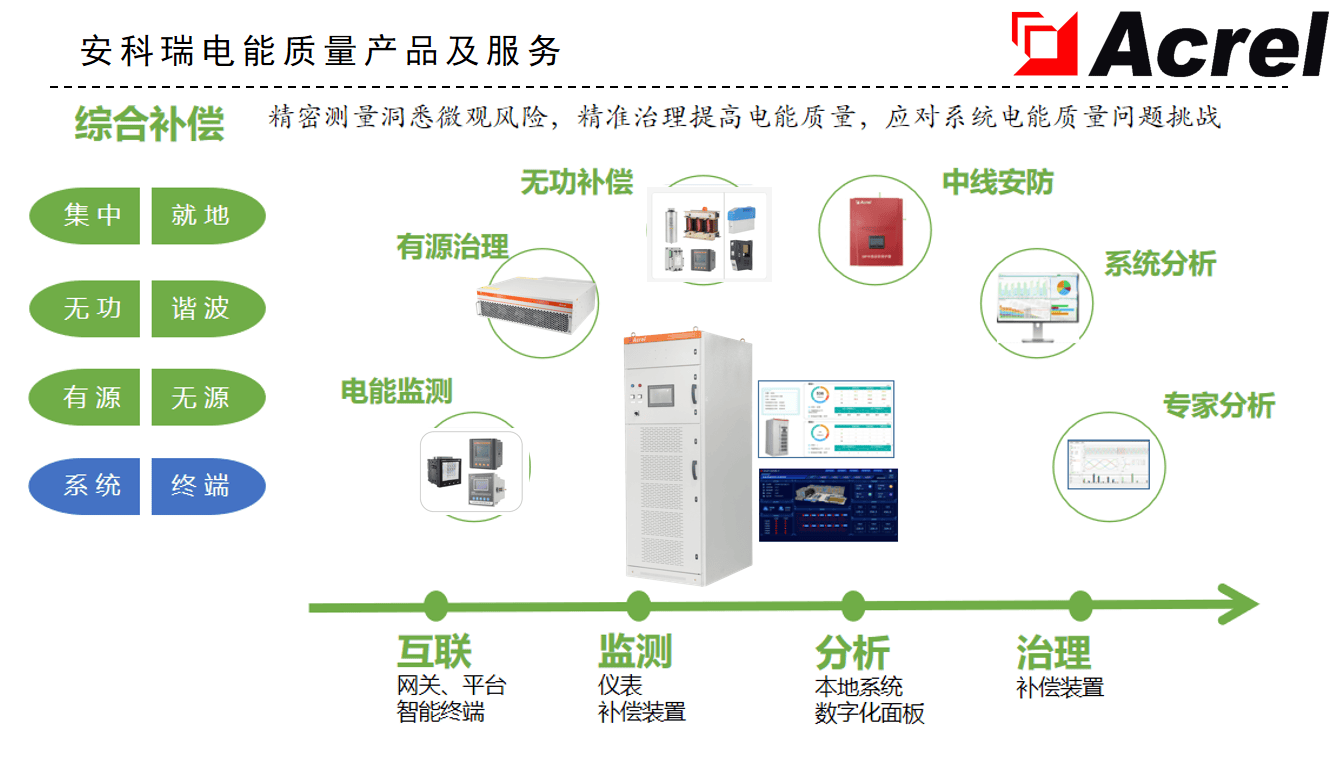

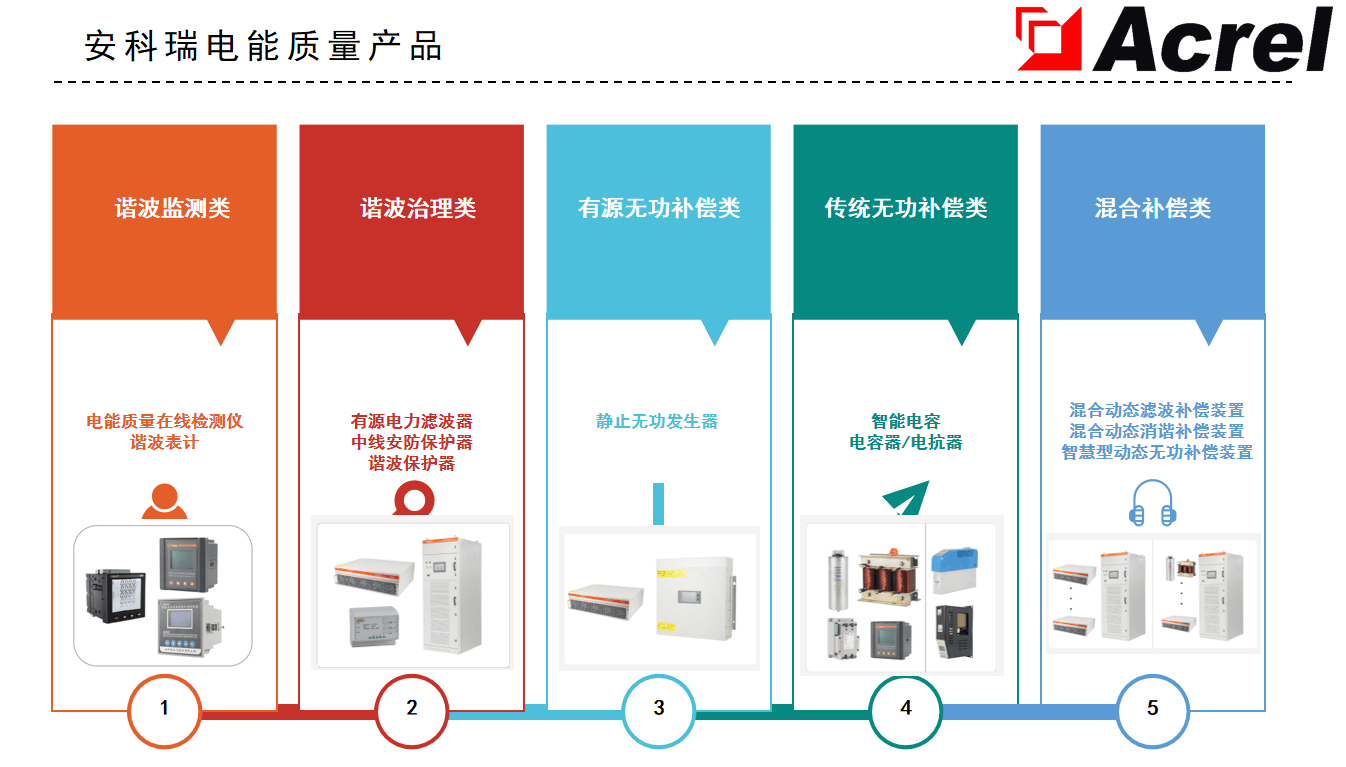

3.1 核心产品架构

• 监测层：APView系列电能质量在线监测装置，实时采集谐波、电压暂降等数据。
• 治理层：
• APF有源滤波器：壁挂式/抽屉式安装，精准抵消谐波电流。
• SVG静止无功发生器：动态补偿无功，支持感性/容性双向调节。
• 混合补偿装置：集成APF与SVG功能，适用于复杂工况。

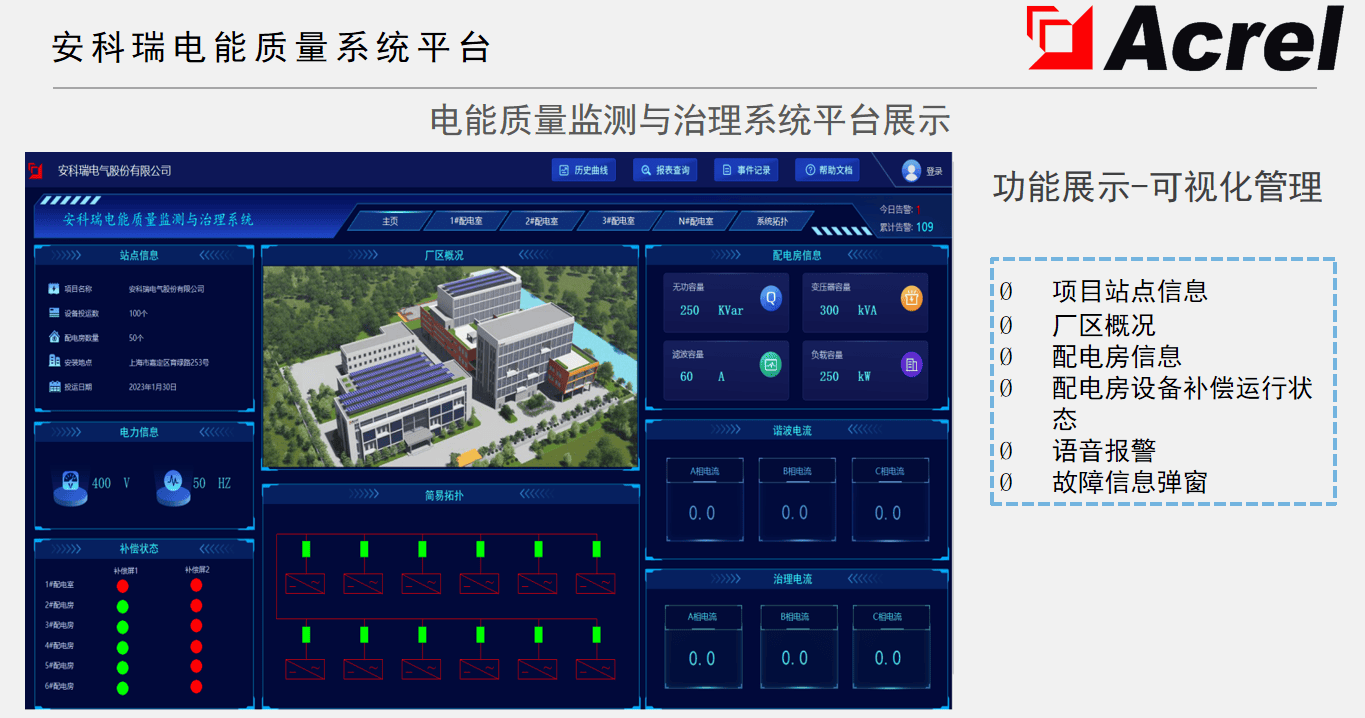

• 管理平台：Acrel-2000H系统实现数据可视化、故障预警及能效分析。

3.2 技术优势

• 快速响应：APF/SVG响应时间≤5ms，确保动态负载下的治理效果。
• 智能运维：支持无线传输、手机APP监控及远程诊断，降低运维成本。
• 安全可靠：智能过温降载、并联冗余设计，保障系统长期稳定运行。

四、经典案例解析

4.1 医疗行业：北海市中医院

• 问题：医疗设备（CT机、MRI）产生高次谐波，N线电流超标引发安全隐患。
• 方案：在配电房部署APF+SVG混合补偿装置，预留谐波监测空间。
• 效果：N线电流降低90%，功率因数从0.7提升至0.95，消除设备宕机风险。

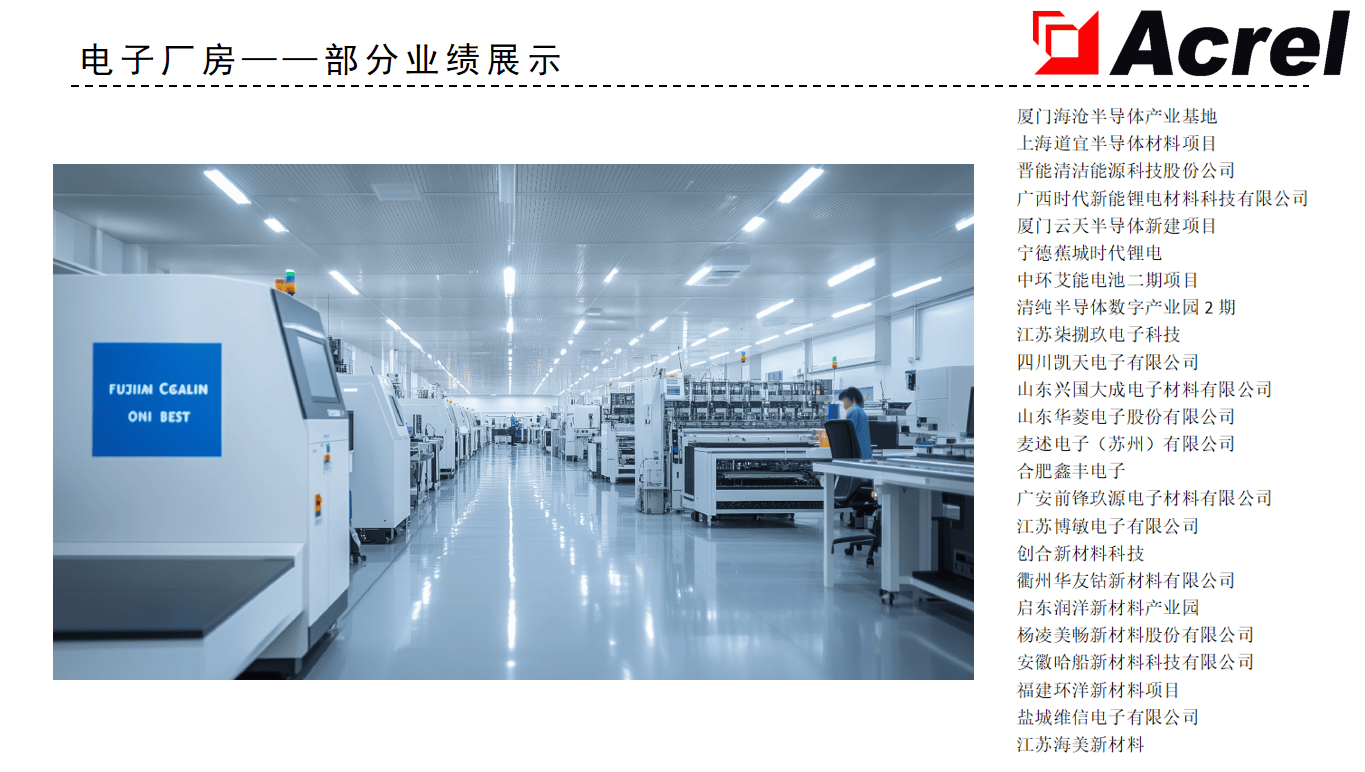

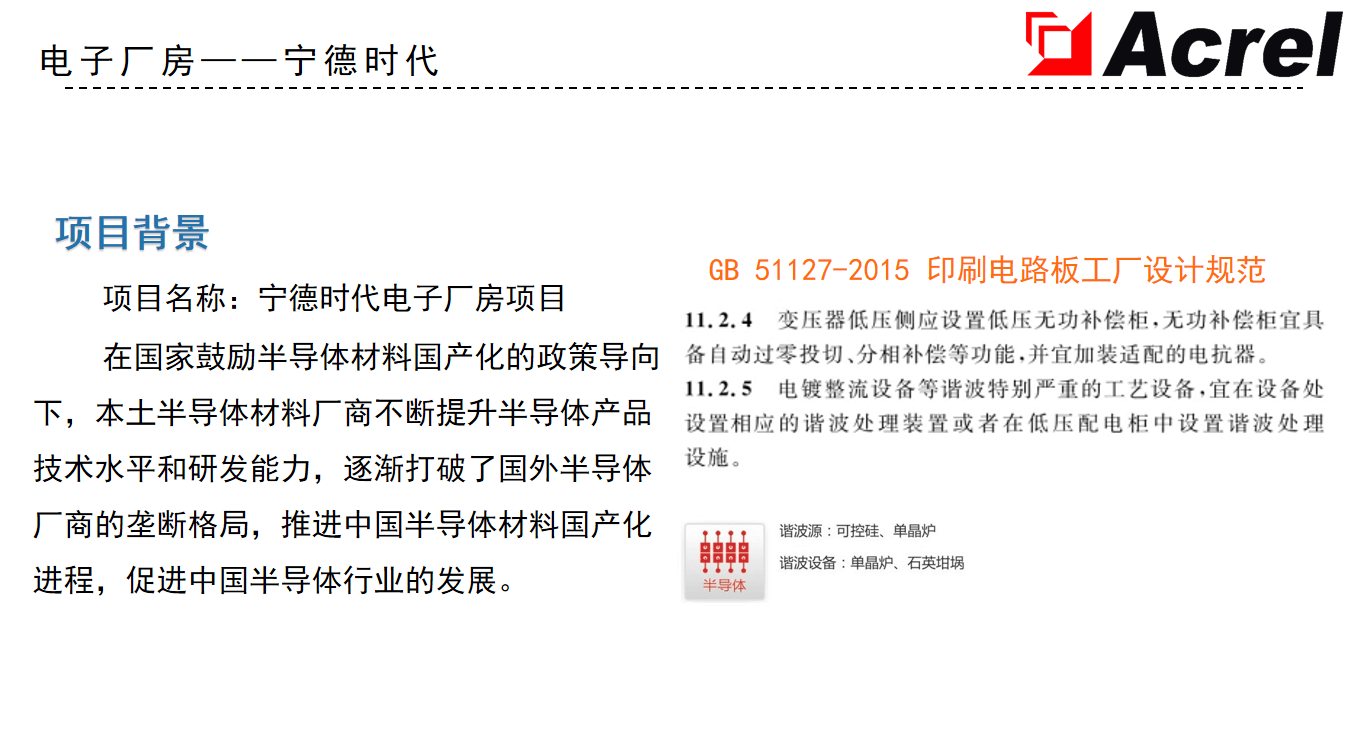

4.2 电子厂房：宁德时代项目

• 问题：半导体生产线谐波畸变率（THDi）达30%，变压器过热。
• 方案：采用大容量APF集中治理，配合智能电容分区补偿。
• 效果：THDi降至5%以下，年节省电费超百万元。

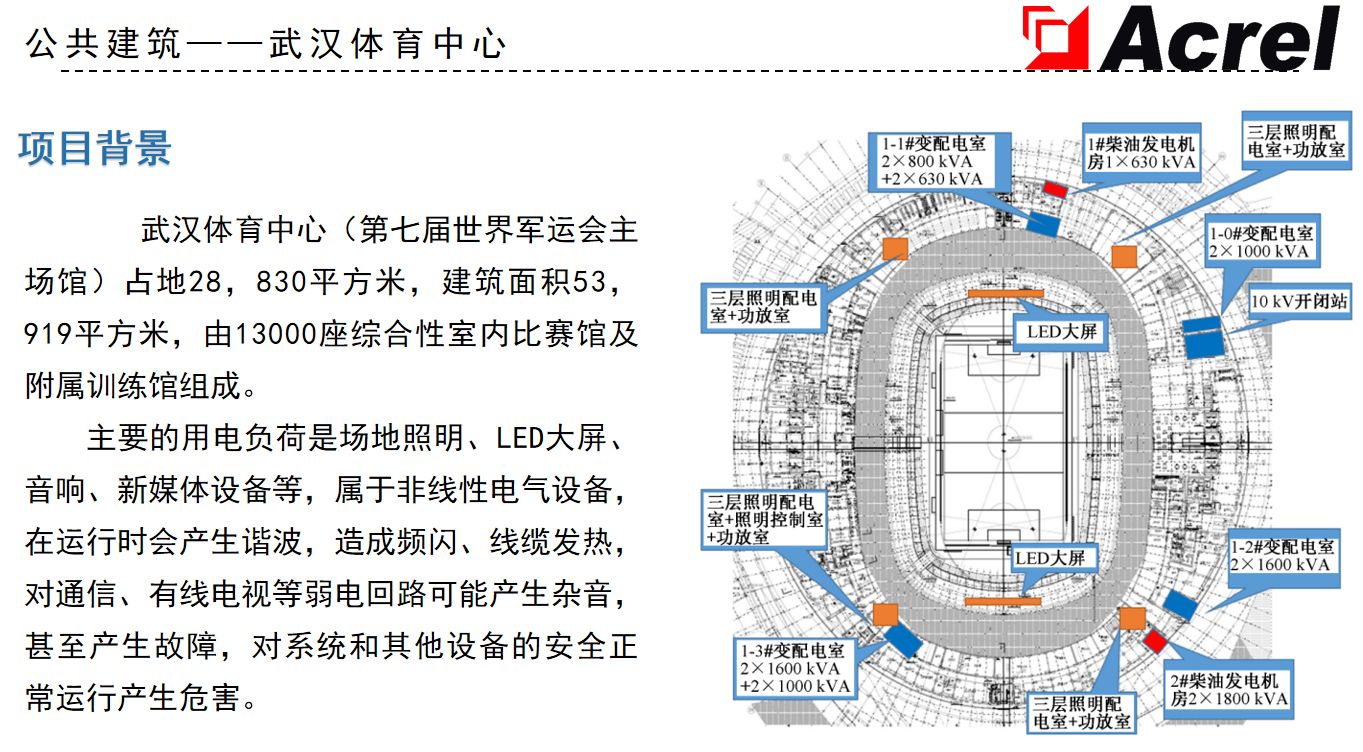

4.3 公共建筑：武汉体育中心

• 问题：LED大屏及音响设备导致3次谐波泛滥，N线电流达相线的1.7倍。
• 方案：末端配电箱安装中线安防保护器，针对性滤除3N次谐波。
• 效果：N线电流从480A降至37A，线缆温度下降20℃，消除火灾隐患。

电能质量治理是保障电力系统安全、高效运行的核心环节。安科瑞电气通过“监测-分析-治理”闭环模式，结合APF、SVG等先进设备，已在医疗、工业、新能源等领域取得显著成效。未来，随着AI与大数据技术的深度融合，电能质量治理将向更智能化、自适应化的方向发展，为新型电力系统建设提供坚实支撑。
