Docker容器虚拟化存储架构

本文主要描述Docker容器引擎中运行的应用如何持久化地存储数据。

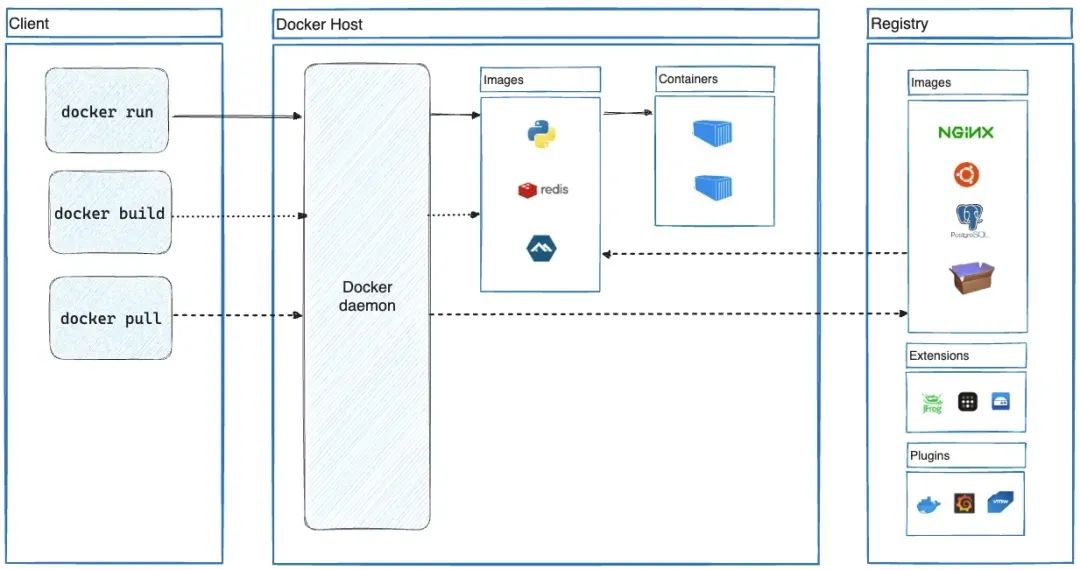

如上所示，Docker容器引擎的总体应用架构图，包括Docker客户端应用、Docker Host服务端应用以及Docker Registry镜像仓库端应用。其中，Docker Host服务端应用包括Docker daemon容器引擎主应用、Image容器镜像管理应用以及Container容器镜像运行实例应用，一个容器镜像可以运行多个实例，每个容器镜像实例可以连接虚拟化网络以及虚拟化存储，容器镜像实例需要挂载外部存储才能持久化地存储数据，否则，当容器镜像实例停止运行，在容器镜像实例中运行的应用所产生的数据会丢失

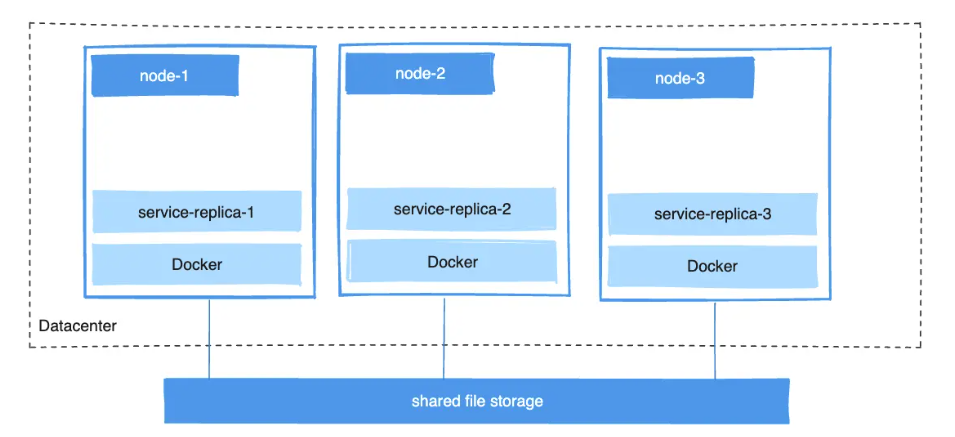

如上所示，Docker容器引擎的共享存储应用架构图，容器镜像实例集群使用共享存储文件系统，例如，开源的共享存储文件系统NFS、云计算操作系统的共享存储文件系统S3

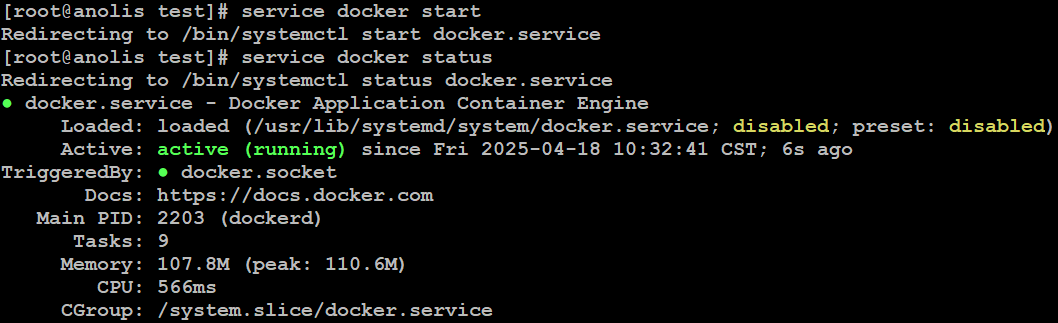

如上所示，在Linux运行环境中，启动Docker容器引擎服务

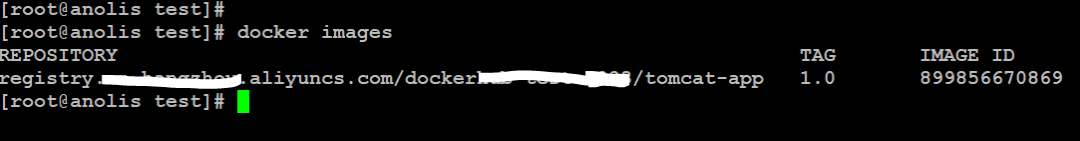

如上所示，在Docker容器引擎的运行环境中，已下载tomcat-app容器镜像

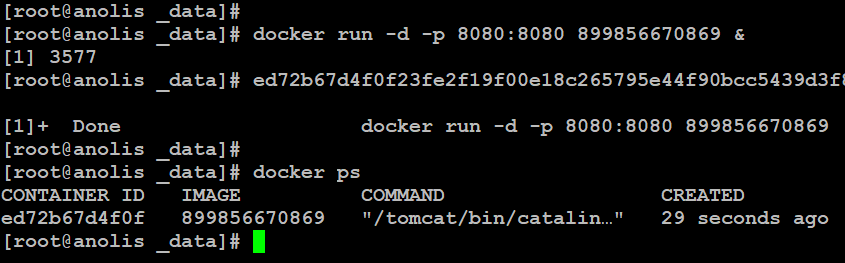

如上所示，在Docker容器引擎的运行环境中，运行tomcat-app容器镜像实例服务完成

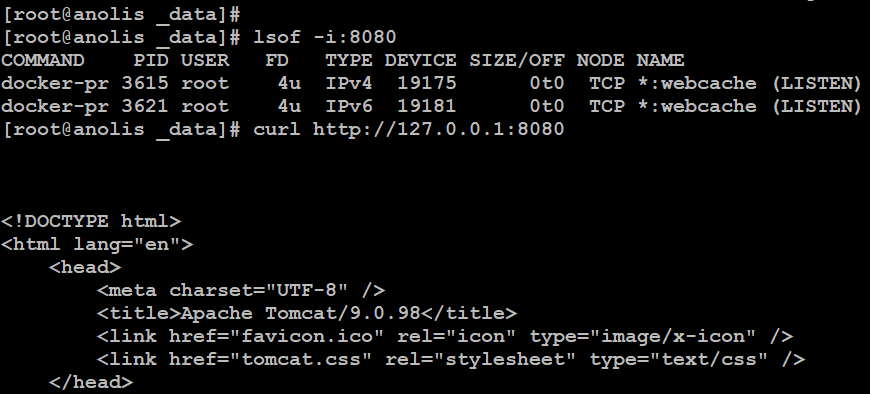

如上所示，在Linux运行环境中，访问运行的tomcat-app容器镜像实例服务完成

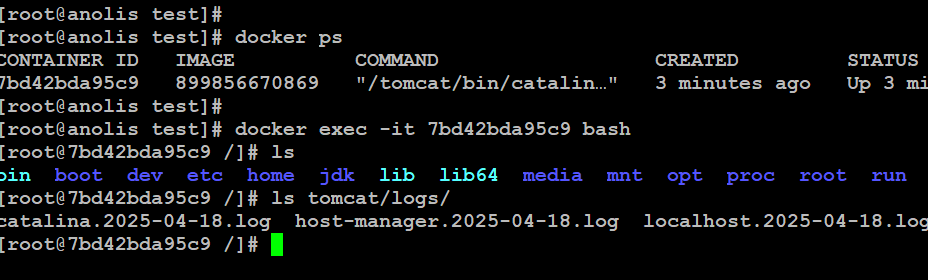

如上所示，在Docker容器引擎的运行环境中，访问容器镜像实例的日志文件完成，这些容器镜像实例的日志文件不是持久化存储文件，当容器镜像实例停止运行，则这些容器镜像实例所产生的日志文件会丢失

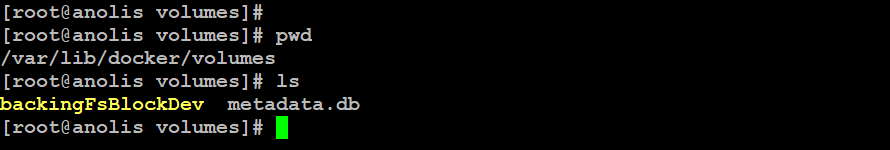

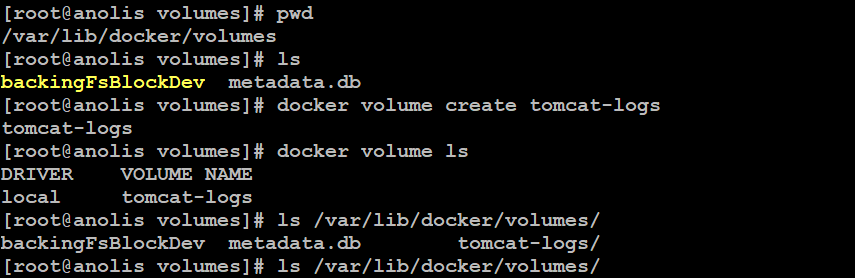

如上所示，在Docker容器引擎的运行环境中，创建tomcat-app容器镜像的持久化存储目录tomcat-logs，用于持久化存储容器镜像实例在运行中所产生的日志文件

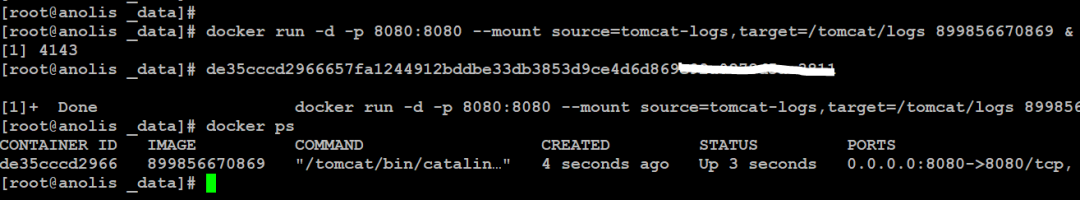

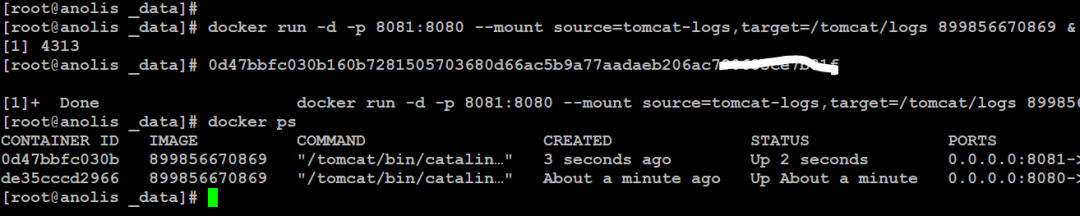

如上所示，在Linux运行环境中，运行tomcat-app容器镜像实例服务完成，挂载了持久化存储目录tomcat-logs到tomcat-app容器镜像实例中

如上所示，在Linux运行环境中，运行tomcat-app容器镜像实例集群服务完成，挂载了持久化存储目录tomcat-logs到tomcat-app容器镜像实例中

如上所示，在Linux运行环境中，访问tomcat-app容器镜像实例集群服务完成

如上所示，在Docker容器引擎的运行环境中，tomcat-app容器镜像实例集群服务的日志文件，持久化地存储到Linux操作系统的磁盘存储空间中
