2025年第16届蓝桥杯嵌入式竞赛学习笔记（十四）：RTC实时时钟

1.功能实现

①设置时间和日期

②读取时间和日期

③设置一个闹钟

2.STM32CubeMX配置

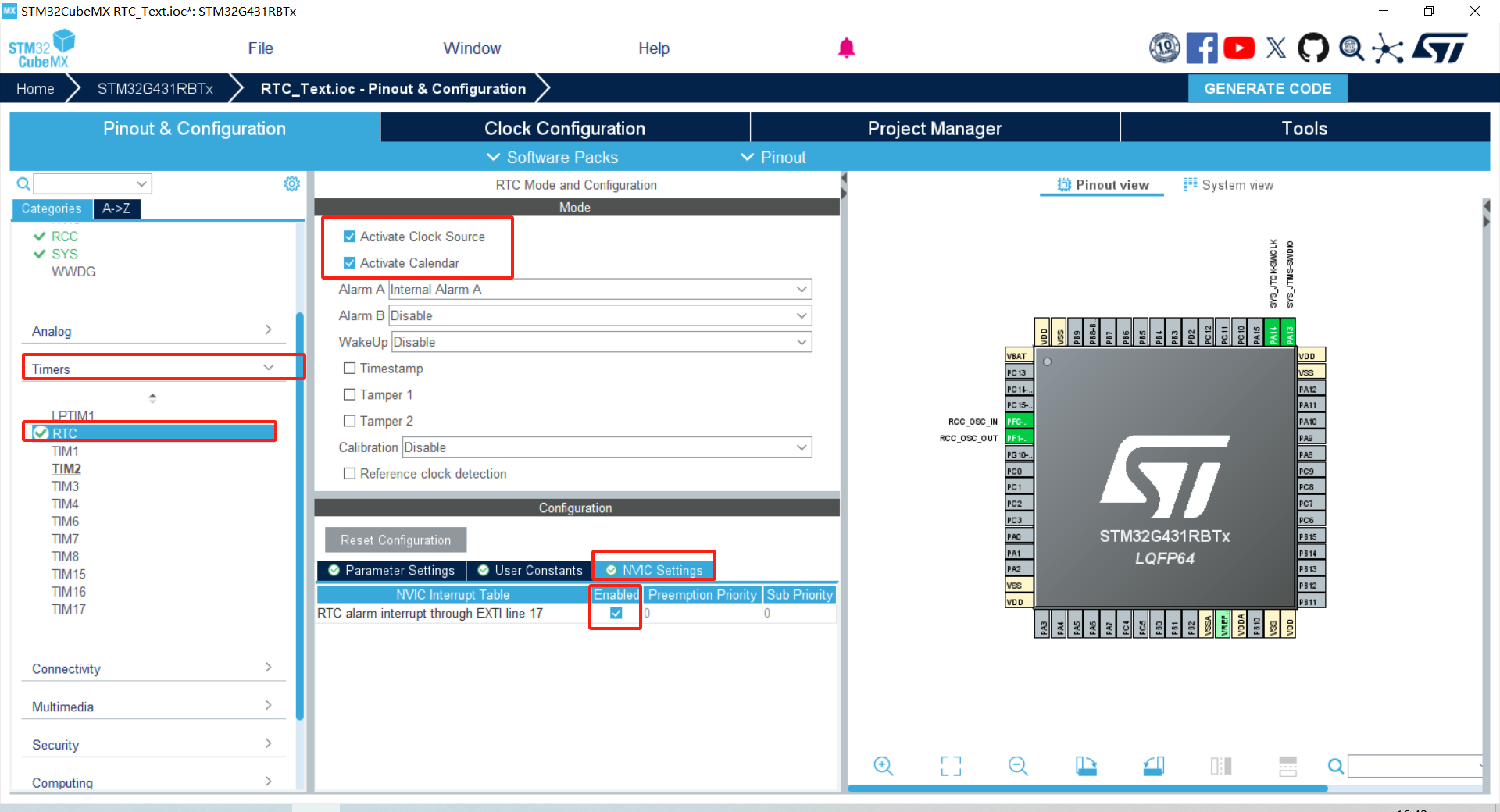

打开Timers栏，点击RTC进入配置界面，将时钟源与日历使能，随后使能中断

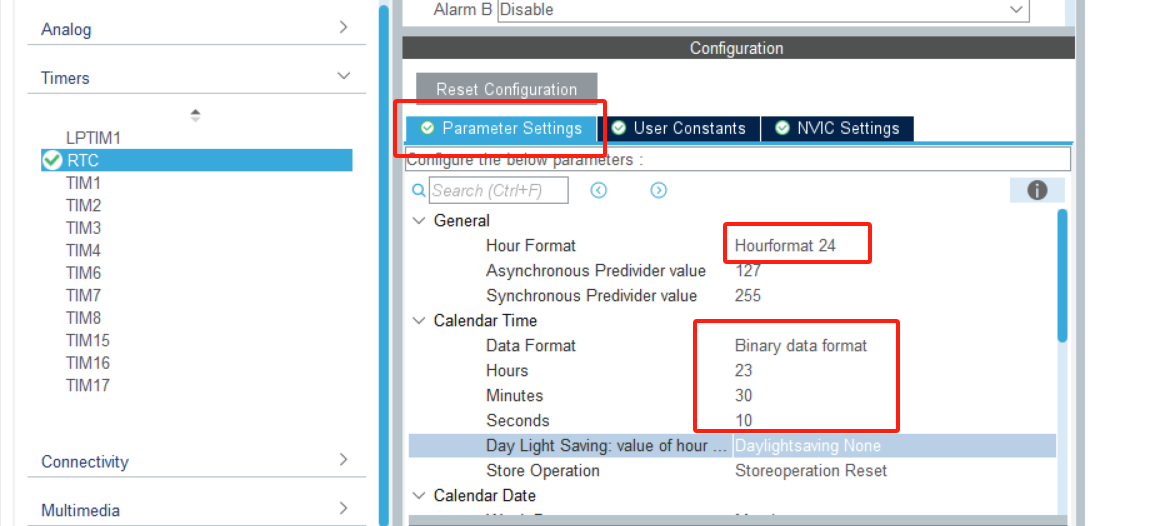

点开参数配置，设置24小时计数法，Data Format选择二进制数据形式，下面三栏分别为小时、分钟、秒。分别设置为23、30、10

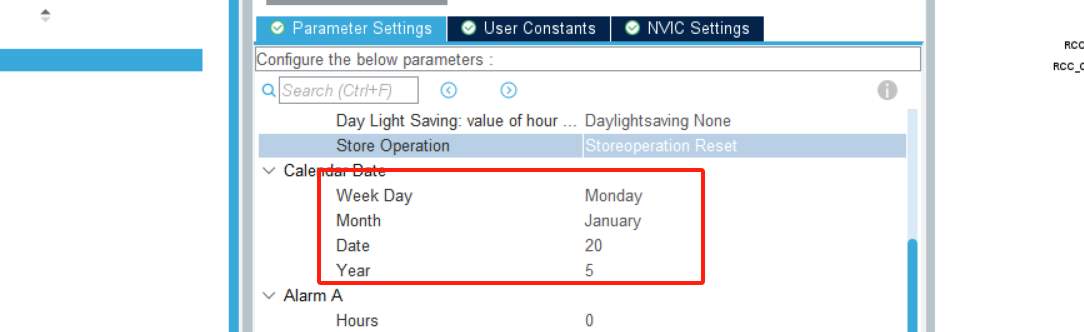

日历的配置同时钟的时分秒一样随意配置即可。

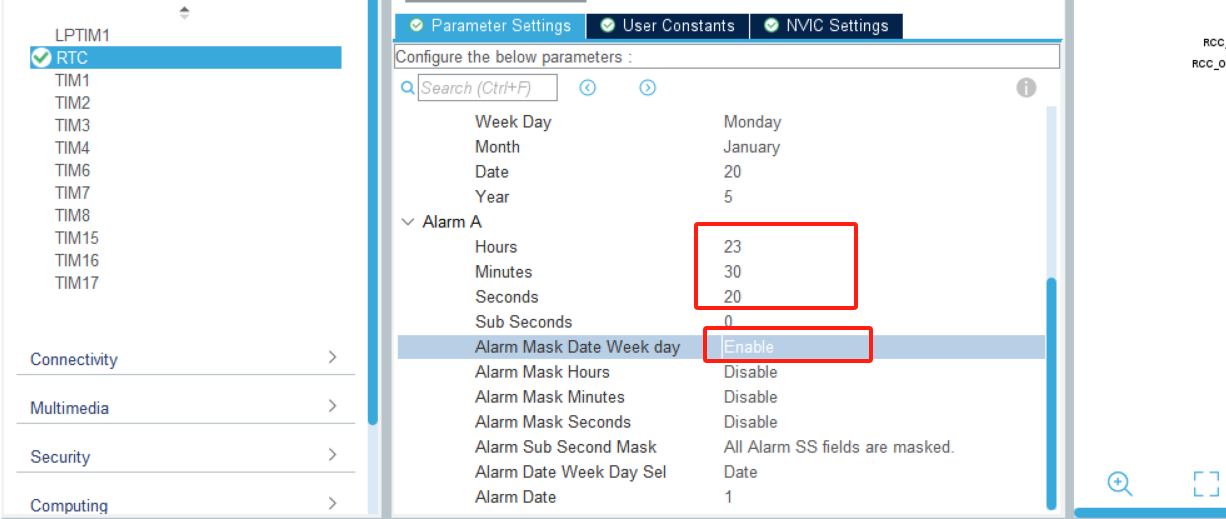

进行闹钟A的配置，时分秒设为23、30、20，将Alarm Mask Date Week day 使能（闹钟响起时不考虑日期），配置完成后生成代码

3.代码配置

首先开打CubeMX给配置的rtc.c文件，将第37、38行定义的两个结构体复制到使用处

RTC_TimeTypeDef sTime = {0};RTC_TimeTypeDef sDate = {0};

 之后使用获取时间与日期函数

HAL_RTC_GetTime(&hrtc,&sTime,RTC_FORMAT_BIN);
HAL_RTC_GetDate(&hrtc,&sDate,RTC_FORMAT_BIN);

注意：即使不需要日期，也要将获取日期函数加上，不然时间不会流动

使用LCD屏查看

char Text[20];void LCD_Show(void)
{sprintf(Text,"%2d:%2d:%2d",sTime.Hours,sTime.Minutes,sTime.Seconds);LCD_DisplayStringLine(Line0,(uint8_t *)Text);sprintf(Text,"%d-%d-%d-%d",sDate.Year,sDate.Month,sDate.Date,sDate.WeekDay);LCD_DisplayStringLine(Line2,(uint8_t *)Text);
}

接下来写闹钟的中断

使用闹钟中断的回调函数

void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
{//闹钟中断要执行的代码放这里
}

当时间达到闹钟A设置的参数时，触发中断回调函数
