摘要

在大规模高维向量检索场景中，IVF-PQ（倒排索引结合乘积量化）凭借“粗筛范围+细算距离”的双重加速策略，成为核心解决方案。本文将深入解析其原理与全流程，助力大家掌握这一关键技术。

一、核心框架：粗聚类过滤与细量化编码的双重加速

IVF-PQ通过巧妙结合两种技术，实现效率突破：

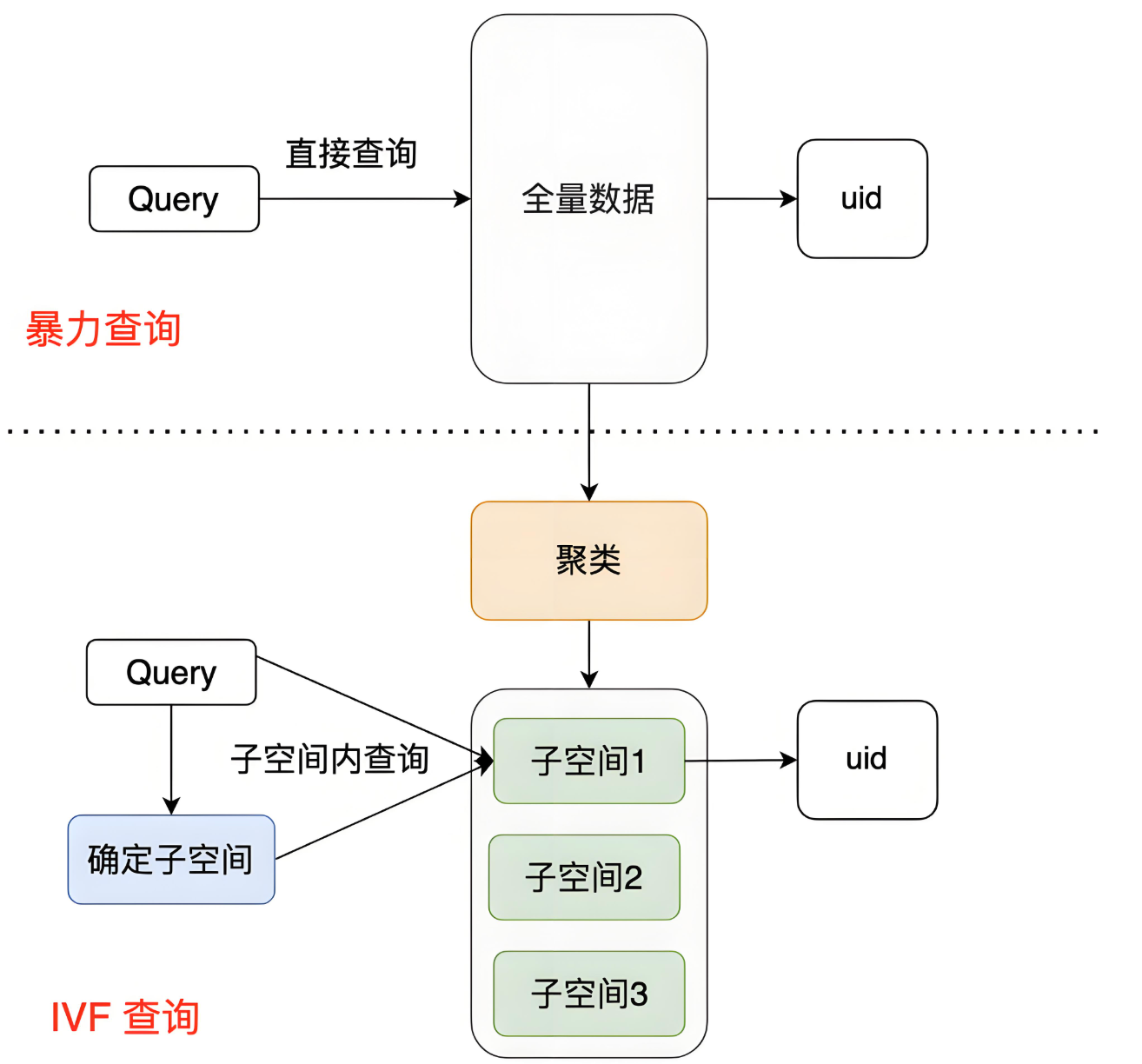

1. IVF（Inverted File Index，倒排索引）
   利用K-means等算法将全量向量聚成 nlist 个粗聚类，每个聚类对应一个“倒排表”存储向量ID。查询时仅搜索与查询向量最接近的 nprobe 个粗聚类，可过滤掉90%以上无关数据。
2. PQ（Product Quantization，乘积量化）
   将高维向量划分为 m 个子向量块，每个块独立量化到含 nsub 个质心的小码本，用子块质心索引组合表示原始向量。通过预计算块距离表，将高维距离计算转化为低复杂度查表与累加，速度提升10-100倍。

二、数据库构建阶段：从原始向量到高效索引

1. IVF倒排索引构建：粗粒度聚类过滤

• 输入：大规模高维向量集合 X = { x 1 , x 2 , … , x N } X = \{\mathbf{x}_1, \mathbf{x}_2, \dots, \mathbf{x}_N\} X={x1​,x2​,…,xN​}，维度为 $d$。
• 核心步骤：
  • 粗聚类生成：使用K-means等算法将 $X$ 聚成 nlist 个粗聚类，得到聚类中心集合 { μ 1 , μ 2 , … , μ n l i s t } \{\mu_1, \mu_2, \dots, \mu_{nlist}\} {μ1​,μ2​,…,μnlist​}。
  • 倒排表构建：对每个向量 ${\mathbf{x}}_i$，计算其与所有粗聚类中心的距离，分配到最近聚类 $C_j$，将向量ID存入倒排表 IVF_List[j]。倒排表本质是“聚类ID→向量ID列表”的映射，支持快速范围查询。

2. PQ码本训练与向量编码：高维向量的紧凑表示

• 分块策略：将 $d$ 维向量划分为 m 个互不重叠子向量块，每块维度 $\frac{d}{m}$（假设 $d$ 可被 $m$ 整除）。例如 $d=128,m=8$ 时，每块16维。
• 码本训练（每块独立聚类）：
  • 对第 $k$ 个块，提取全量向量的该块子向量（共 $N$ 个 $\frac{d}{m}$ 维向量），用K-means训练 nsub 个质心，生成码本 ${\mathcal{C}}_k$。工业级优化中，通过多次随机初始化K-means选择质心分布最均匀的码本，避免局部最优。
• 向量编码过程：
  • 对向量 ${\mathbf{x}}_i$，第 $k$ 块子向量在码本 ${\mathcal{C}}_k$ 中找最近质心索引 $c_{i,k}$（取值范围 $0$ 到 nsub-1），m 个块的索引组合成PQ编码：$$P{Q}_{C}od{e}_i=[c_{i,1},c_{i,2},\dots ,c_{i,m}]$$
  • 存储优势：每个向量仅存储 m 个索引（如 m=8, nsub=256 时仅需8字节），较原始 $d$ 维浮点向量（$4d$ 字节）压缩 $\frac{4d}{m}$ 倍。
• 预计算块距离表：对每个块 $k$，构建 nsub × nsub 的矩阵 $D_k$，存储所有质心对的平方欧式距离 $D_k[a,b]=\Vert {\mathbf{c}}_{k,a}-{\mathbf{c}}_{k,b}{\Vert }^2$，供查询时快速查表。

三、查询阶段：从高维向量到近似近邻的高效搜索

1. IVF粗筛选：快速缩小候选范围

• 输入：查询向量 $\mathbf{q}\in {\mathbb{R}}^d$。
• 步骤：
  • 计算 $\mathbf{q}$ 与所有粗聚类中心的距离，通过优先队列选出最近的 nprobe 个聚类（如 nprobe=32 ~ 256，依精度调整）。
  • 从倒排表中提取这 nprobe 个聚类对应的所有向量ID，形成候选集（规模通常为全量数据的 $0.1\%\sim 1\%$）。

2. PQ编码查询向量：一致性是核心

按与数据库向量相同的分块方式，将 $\mathbf{q}$ 划分为 m 个子向量，对每个子向量在对应码本中找最近质心索引，得到查询编码：$$P{Q}_{C}od{e}_q=[q_1,q_2,\dots ,q_m]$$关键要求是分块顺序、码本训练数据、质心索引方式必须与数据库完全一致，确保编码空间对齐。

3. PQ近似距离计算：分块累加的数学原理

对候选向量 ${\mathbf{x}}_i$（编码 $[c_{i,1},\dots ,c_{i,m}]$），计算与查询编码的距离：
$$d(\mathbf{q},{\mathbf{x}}_i)=\sum _{k=1}^m{D}_k[q_k,c_{i,k}]$$
每个块的距离是该块内两个质心的距离（通过预计算表直接获取），总距离为所有块距离的线性累加（基于块间独立假设）。复杂度从 $O(d)$ 维浮点运算降至 $O(m)$ 次查表与累加，适合CPU向量化加速（如SIMD指令批量处理）。

4. 排序与重排序：精度增强策略

• 快速排序：按近似距离对候选向量排序，取Top-K（如K=1000）。
• 重排序（可选）：对Top-K向量，取出原始 $d$ 维向量，计算精确欧式距离或余弦相似度，重新排序后返回最终结果。在推荐系统、图像检索等对精度敏感的场景，重排序可提升10%-30%的召回率。

四、高维实例：通用化场景演示

假设参数（可替换为任意维度 $d$）：向量维度 $d$，分块数 m（如 m=8），每块维度 $\frac{d}{m}$，粗聚类数 nlist=4096，每块码本大小 nsub=256。

• 数据库向量构建（通用流程）：
  • IVF阶段：向量 ${\mathbf{x}}_i$ 分配到粗聚类 $C_j$，倒排表 IVF_List[j] 存储其ID。
  • PQ阶段：第 $k$ 块子向量在码本 ${\mathcal{C}}_k$ 中找最近质心索引 $c_{i,k}$，形成编码 $[c_{i,1},\dots ,c_{i,m}]$。示例：若 $d=512,m=16$，则每块32维，编码为16个索引（每个1字节，共16字节）。
• 查询向量 $\mathbf{q}$ 处理：
  • 粗筛选：与 nlist 个粗聚类中心比较，选出 nprobe 个最近聚类，候选集规模约 $nprobe\times (\frac{N}{nlist})$。
  • 距离计算：对每个候选向量，按 m 个块的预计算距离表累加，得到近似距离。

五、关键技术点与工程优化

1. 分块数 m 的选择：平衡压缩率与精度，通常取 m=8 ~ 16，确保子向量维度 $\frac{d}{m}$ 在16-64维（K-means在该维度范围效果最佳）。
2. 码本大小 nsub 的影响：nsub=256（8位）是工业标准，更大码本（如512）可提升精度，但增加内存占用（每个块距离表大小为 nsub² × 4 字节）。
3. 倒排表优化：使用紧凑数据结构（如数组替代链表）存储向量ID，支持快速随机访问；结合聚类中心缓存，减少距离计算耗时。
4. 硬件加速：GPU并行计算粗聚类距离，CPU利用SIMD指令加速PQ距离累加（如AVX512一次处理16个字节数据）。

六、应用场景与性能特征

场景	IVF-PQ核心价值	典型参数配置
图像/视频检索	对高维特征（如ResNet-1024维、Vision Transformer-768维）进行快速检索，支持亿级数据秒级响应	-
推荐系统	用户/物品嵌入向量的实时近邻搜索，处理动态更新与高并发查询	-
自然语言处理	语义向量（如BERT-768维）的相似性匹配，支持大规模知识库问答	-

七、总结：IVF-PQ的技术优势与适用边界

1. 核心优势

• 效率：通过粗聚类过滤和分块量化，将高维搜索的时间复杂度从 $O(Nd)$ 降至 $O(nprobe\cdot s\cdot m)$（s 为平均倒排表大小）。
• 可扩展性：支持千亿级向量，内存占用可控（每个向量约 $m+{\log }_{2}nlist$ 字节）。
• 灵活性：通过调整 nlist, m, nsub, nprobe，可在速度、内存、精度之间自由权衡。

2. 适用边界

• 更适合欧式距离或平方欧式距离度量，对余弦相似度需额外处理（如转换为内积计算）。
• 编码过程存在量化误差，对精度要求极高的场景（如科学计算）需结合精确搜索。

IVF-PQ将理论上的近似算法转化为工程上的高效实现，广泛应用于FAISS、Milvus、Annoy等开源库及工业级向量数据库中，推动了图像识别、推荐系统、跨模态检索等基于向量的AI应用的落地与普及。掌握IVF-PQ技术，能为大规模高维向量检索场景提供更优的解决方案，在数据检索效率与精度上实现双重提升。
