STM32时钟树

news 来源：原创 2025/4/21 17:14:14

1、认识时钟树

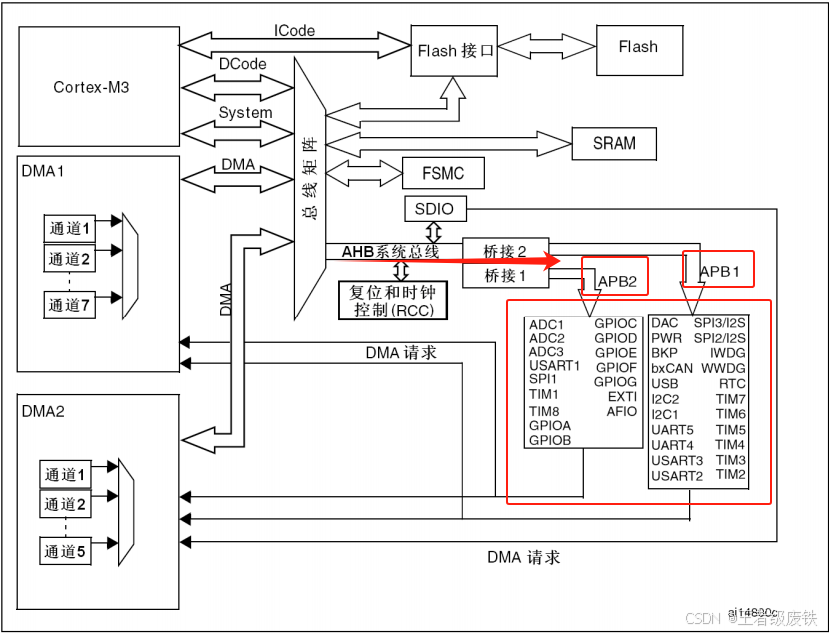

在这里插入图片描述

H：high 高
L：low 低
S：speed 速度
I：internal 内部
E：external 外部
HSE就是高速外部时钟源 HSI就是告诉内部时钟源

外部时钟一般需要接一个时钟源，也就是晶振，这个需要外接，增加一定的成本，但是更加稳定，比内部时钟稳定精确

2、HSE和HSI

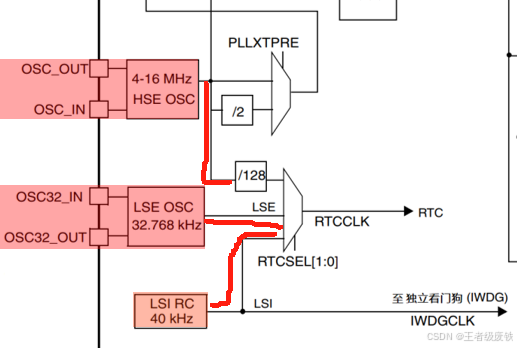

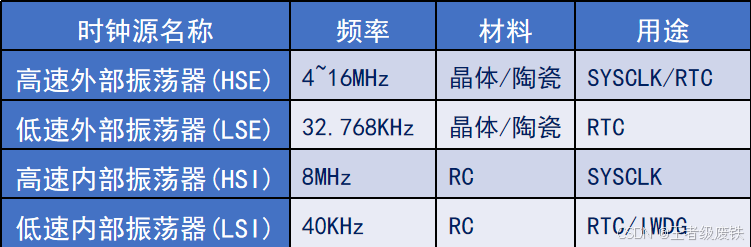

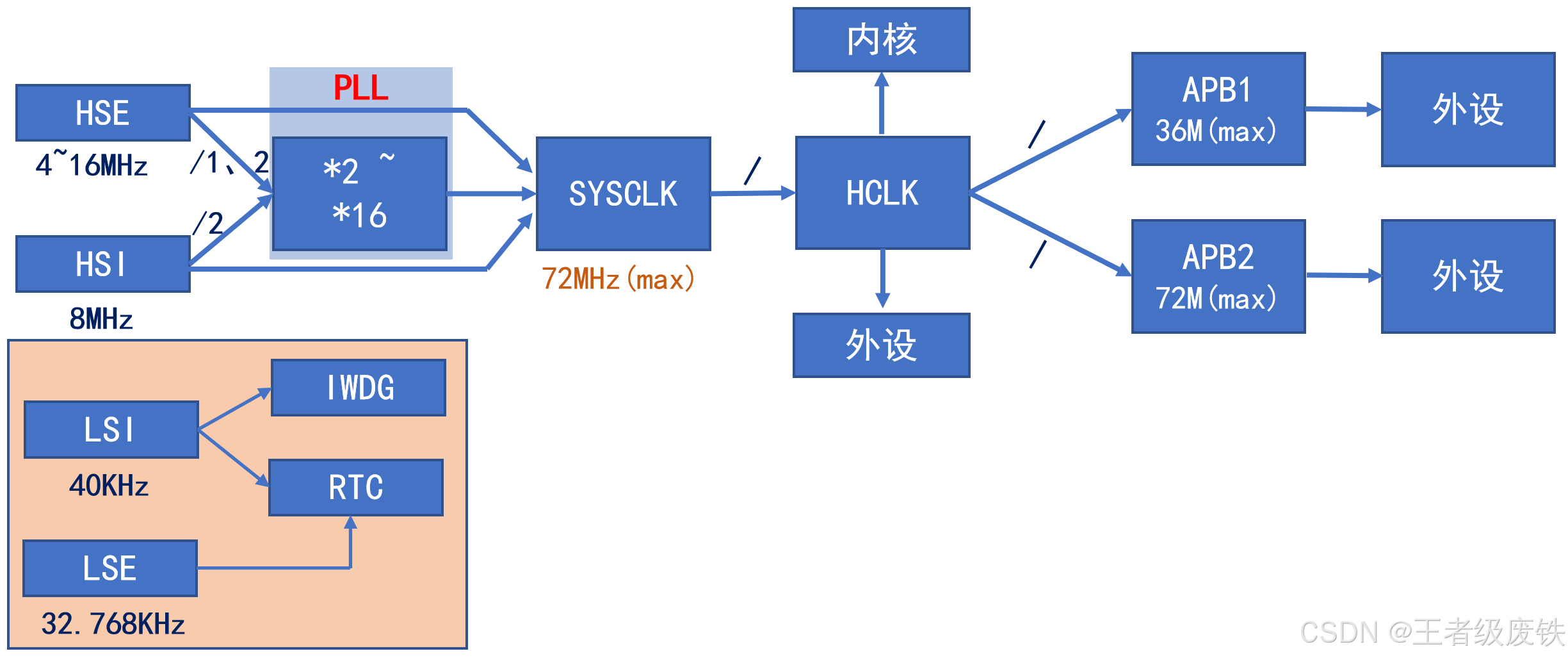

在这里插入图片描述
HSE高速外部时钟源、HSI高速内部时钟源，为什么会有两个，有了HSI高速内部时钟源，为什么还需要HSE高速外部时钟源，这两个都接8M的晶振

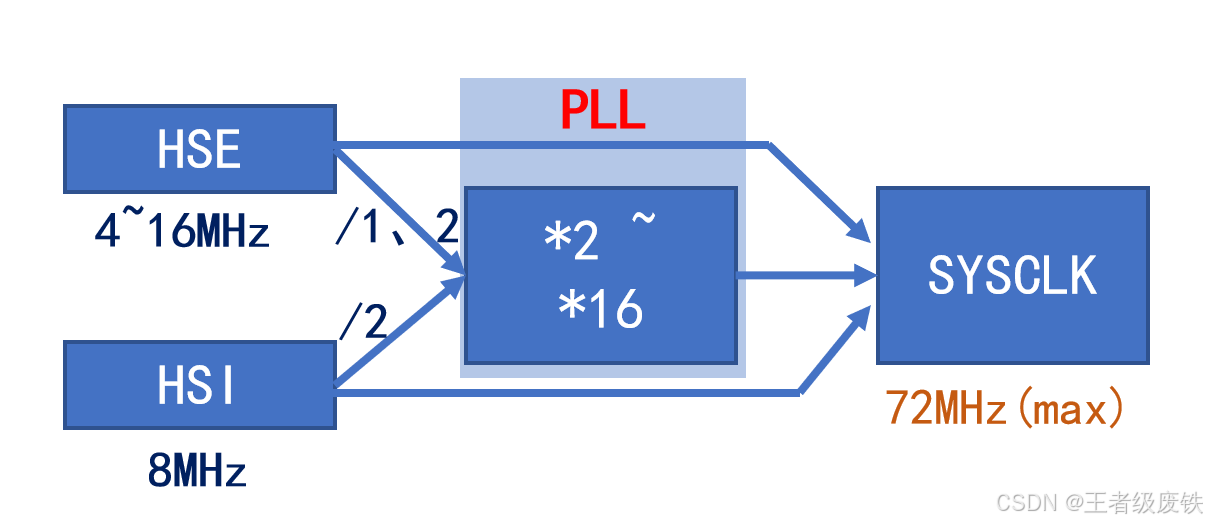

首先HSE和HSI出来以后先分频，HSI只有2分频后面PLL最高可以16倍频，这样就是8/216 = 64MHz，这样HSI最高才64MHz，而HSE呢，有1分频和2倍频，也就是8M27 = 72MHz或者81*9=72MHz，这样可以达到最高的系统时钟72MHz，所以想要用到72MHz的频率，就一定要使用HSE

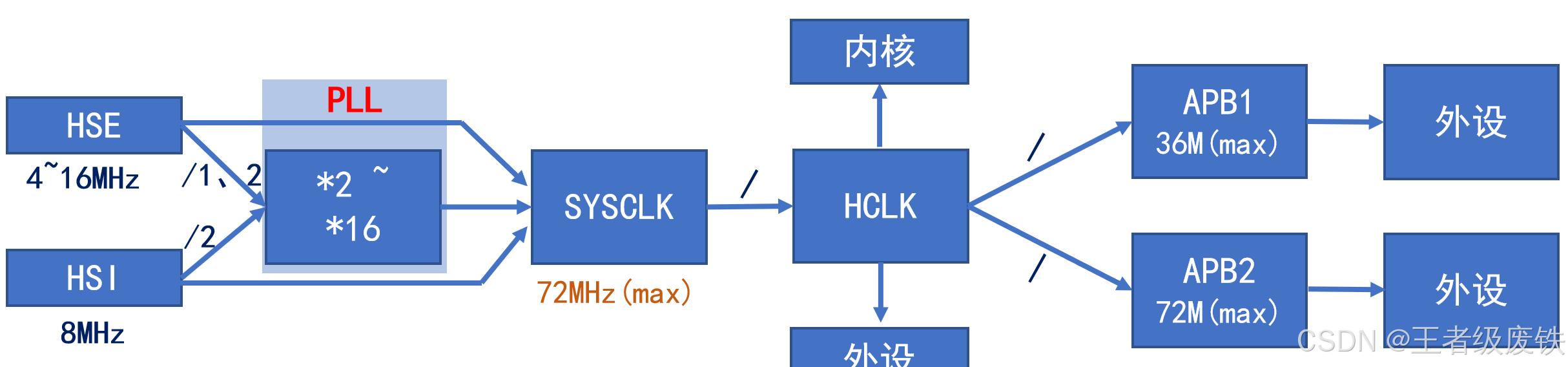

在这里插入图片描述
HCLK就是AHB(告诉高性能总线)
SYSCLK和HCLK之间的分频系数一般设置1，这样就能使用72MHz
从HCLK的时钟就会供给内核、外设、还有APB1和APB2，然后APB1后面最高只能提供36MHz

3、整体的系统时钟树

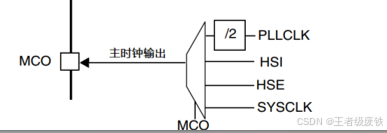

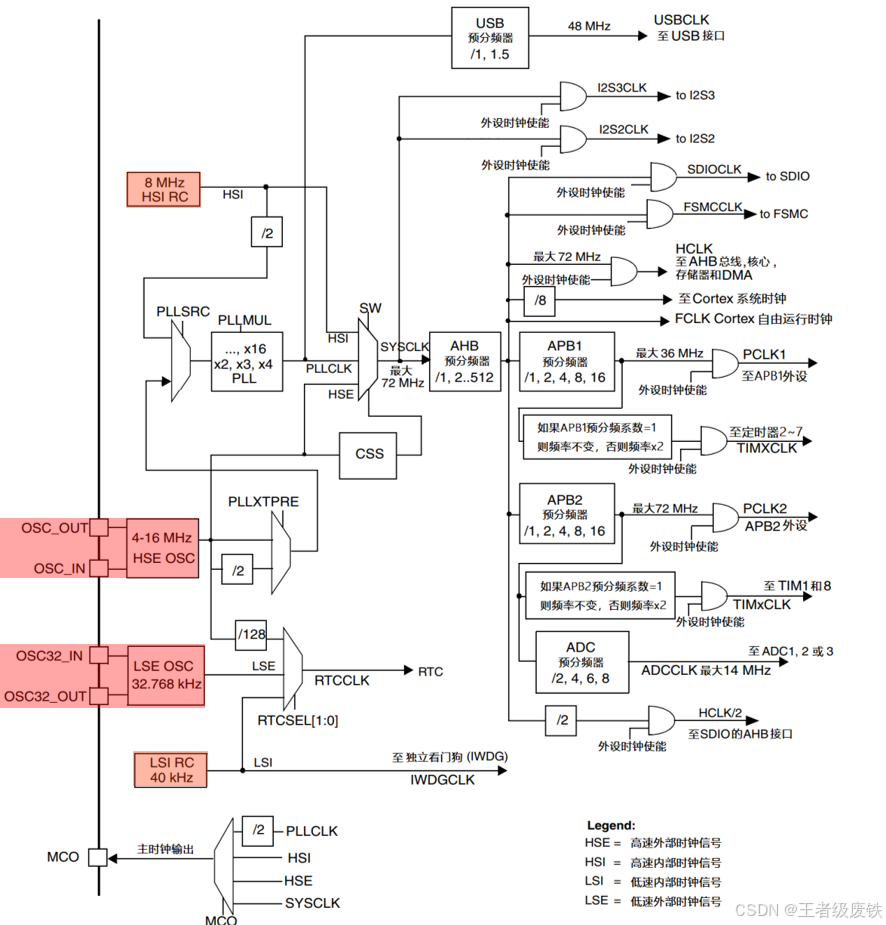

在这里插入图片描述

4、时钟配置函数或宏

1、时钟源、锁相环：HAL_RCC_OscConfig()
这个函数就是设置时钟源选择(HSE、HSI、LSI、LSE)以及锁相环倍频的，比如选择HSE，然后选择PLL倍频最后得到72MHz
2、系统时钟、总线：HAL_RCC_ClockConfig()
这个就是系统时钟SYSCLK选择前面三个哪种频率、以及对后面总线提供时钟频率
3、使能外设时钟的宏：__HAL_RCC_PPP_CLK_ENABLE()
STM32为了低功耗，一开始是关闭了所有的外设的时钟，所以外设想要工作，首先就要打开时钟，所以后面在使用外设的时候必须先用这个宏打开相应的时钟，比如打开GPIOA、ADC等外设的时钟
4、扩展外设时钟(RTC/ADC/USB)：HAL_RCCEx_PeriphCLKConfig()
