1.背景
Workflow 是一款极致轻量、高性能、易集成、可扩展的流程引擎，专注于纯内存执行，无状态设计，确保运行高效、简洁。
借助 Workflow，开发人员可以通过 YAML 直观地设计业务流程，将复杂的业务逻辑可视化，搭建起业务设计人员与开发工程师之间的桥梁。
Workflow 通过解耦业务流程与具体操作，使业务流程管理更加灵活，降低新流程上线对现有业务的影响，极大提升企业的敏捷性与可维护性。
2.使用工作流对比分析
提到工作流，印象里都是 OA 系统各种请假审批流。事实上，广义上的工作流是对工作流程及其各操作步骤之间业务规则的抽象、概括、描述。简单理解，我们为了实现某个业务目标，抽象拆解出来的一系列步骤及这些步骤之间的协作关系，就是工作流。例如订单发货流、程序构建流等。业界通常用 BPMN 流程图来描述一个工作流。
2.1.没有工作流时的任务协作
以实现一个用户购买逻辑为例，如果不应用工作流模型，我们串联多个任务（步骤）一般是通过显示的代码调用：

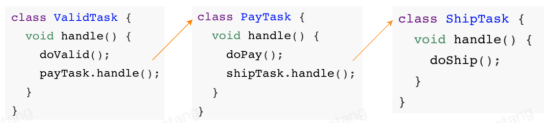

校验、支付、发货一气呵成，流畅自然。正喝着枸杞红枣，产品一脸笑意跑过来：“我们新搞个充会员卡的业务，大概步骤就校验 -> 推荐 -> 支付 -> 充值。校验和支付前面都做过了，应该很快实现吧？”

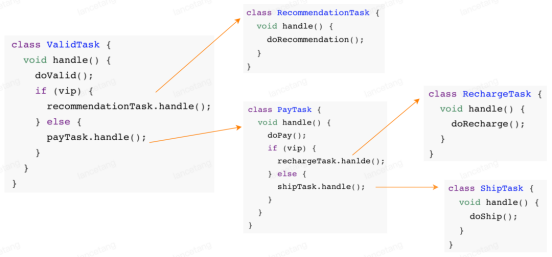

精通 if-else 的你，听完的瞬间就已经构思好了代码：
一通写下来，总感觉哪里不对，“为什么加新的任务节点，要改已有的代码呢？这不符合开闭原则啊！”.
2.2.应用工作流模型的任务协作

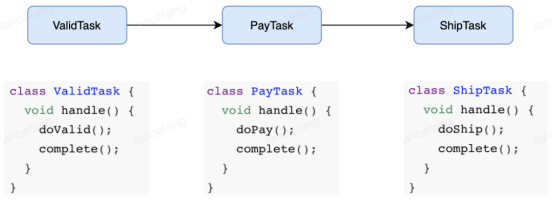

工作流模型正是为了解决这类问题而生：分离任务的实现和任务的协作关系。上面同样的用户购物逻辑，有了工作流模型，各个任务只实现自己原子的逻辑，任务协作关系使用流程图来表达。

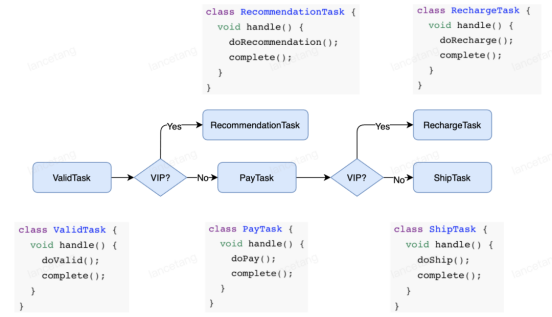

当新的逻辑需要复用已有任务节点时，只需要要调整流程图，无需修改已有代码。

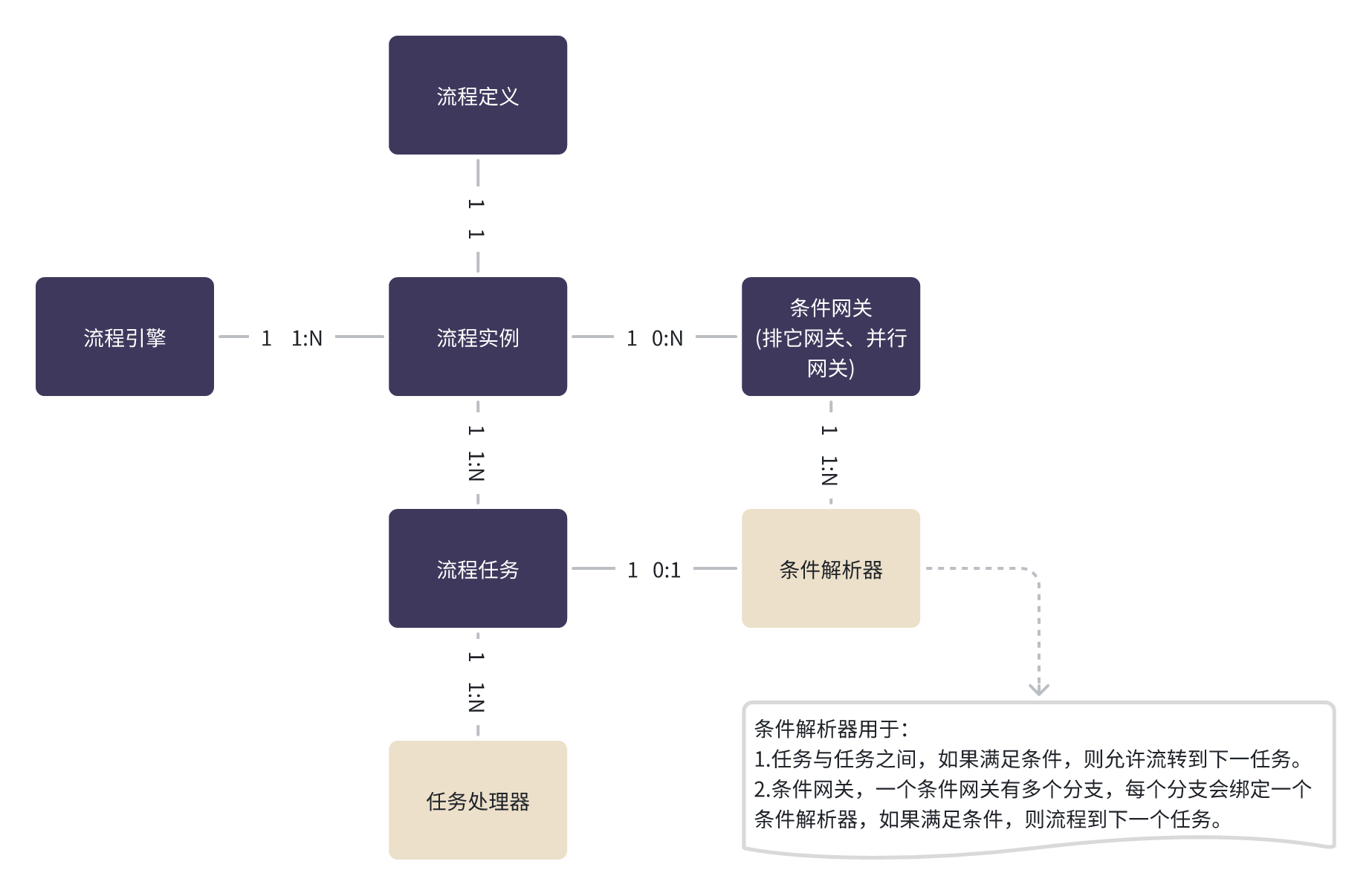

3.流程模型关系

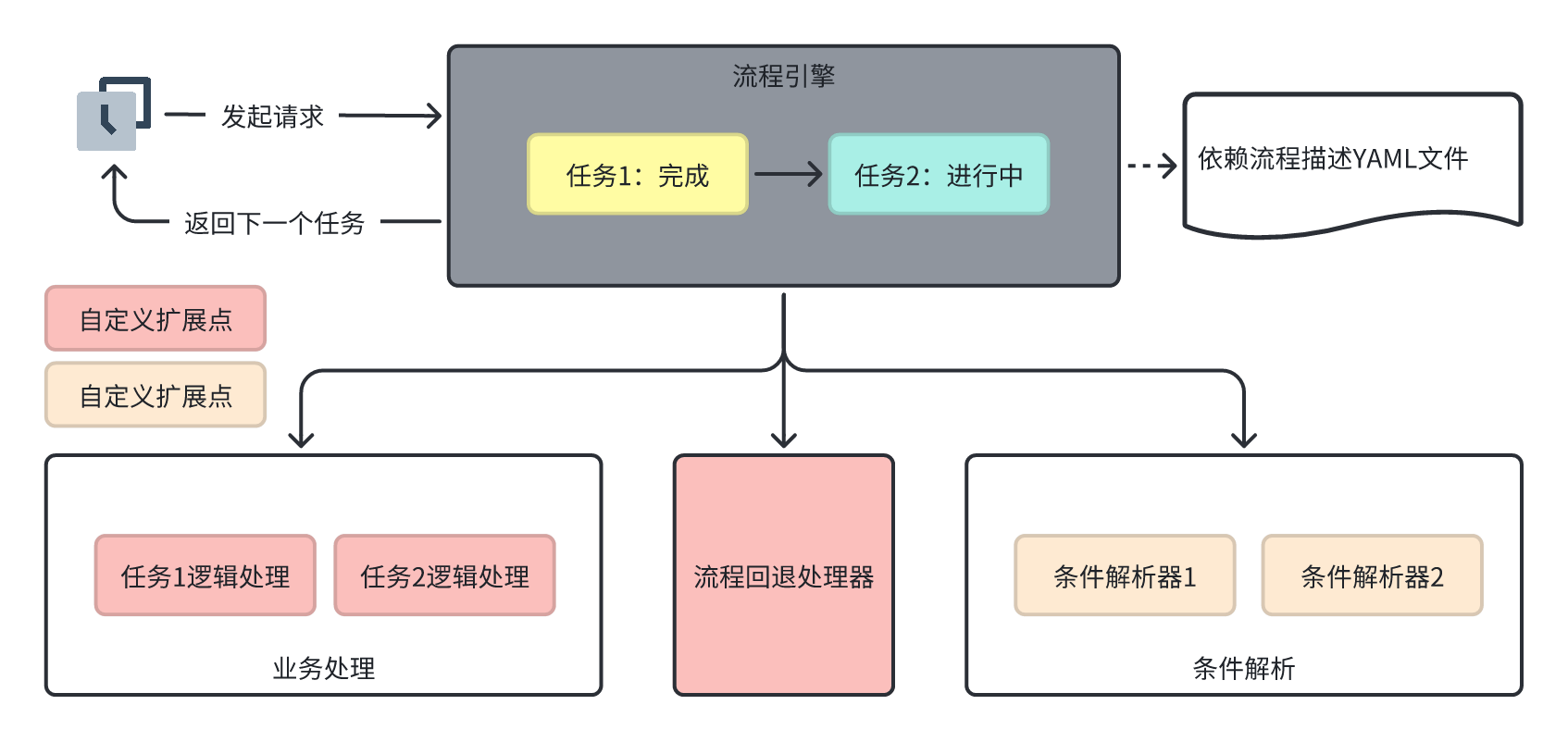

4.流程引擎架构

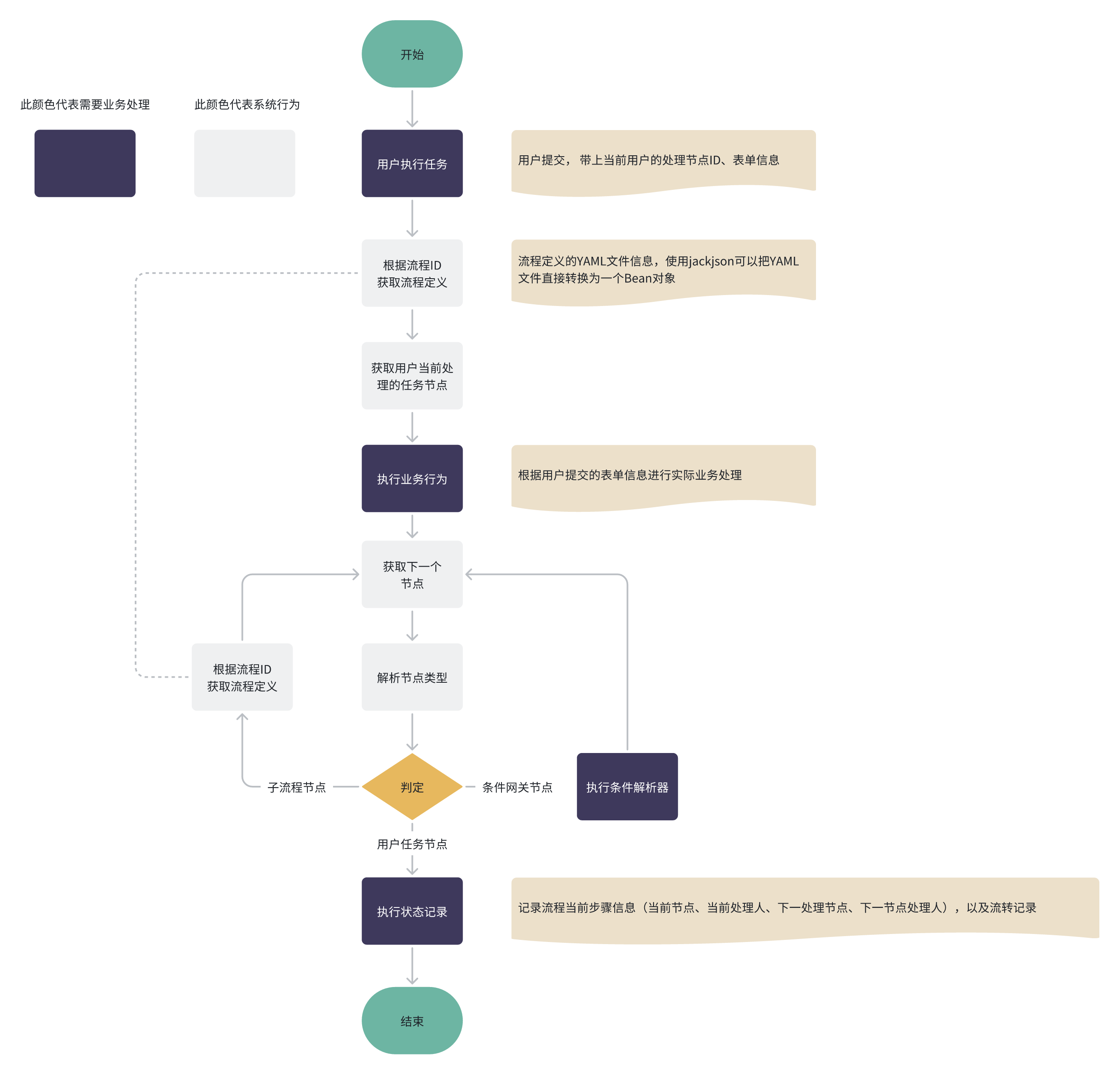

5.流程解析步骤
6.使用方式
6.1.快速开始
6.1.1.业务流程定义
6.1.2.业务流程定义转换为流程描述文件
此流程定义文件需要拷贝到工程的 resources/flow 目录下
| processDefinition:
id: "leave_process"
version: "1.0"
startStateId: "launch"
states:
- id: "launch"
type: "Start"
nextStateId: "leader_approval"
processors:
- "com.damon.leave.EmployeeLeaveProcessor"
extendParams:
assigneeUser: "181987"
actions:
- submit
- id: "leader_approval"
type: "UserTask"
nextStateId: "leave_day_gateway"
processors:
- "com.damon.leave.LeaderApprovalProcessor"
extendParams:
assigneeUser: "20000"
actions:
- agree
- reject
- id: "leave_day_gateway"
type: "ExclusiveGateway"
conditions:
- nextStateConditionParser: "com.damon.leave.LeaveDaysLessOrEqualThan3ConditionParser"
nextStateId: "End"
- nextStateConditionParser: "com.damon.leave.LeaveDaysGreaterThan3ConditionParser"
nextStateId: "director_approval"
- id: "director_approval"
type: "UserTask"
processors:
- "com.damon.leave.DirectorApprovalProcessor"
nextStateId: "End"
extendParams:
assigneeUser: "20000"
actions:
- agree
- reject
- id: "End"
type: "End"
nextStateId: null |
| 注意：processors 和 nextStateConditionParser 关联的类文件路径需要和实际运行类的路径保持一致，否则执行的时候会出现找不类的错误。 |
6.1.3.实现节点处理器
| @Component
public class EmployeeLeaveProcessor implements IProcessor {
@Override
public void process(RuntimeContext context) {
System.out.println("用户提交表单内容:" + context.getVariables());
}
}
@Component
public class LeaderApprovalProcessor implements IProcessor {
@Override
public void process(RuntimeContext context) {
System.out.println("组长审批内容:" + context.getVariables());
}
}
@Component
public class DirectorApprovalProcessor implements IProcessor {
@Override
public void process(RuntimeContext context) {
System.out.println("总监审批内容:" + context.getVariables());
}
} |
6.1.4.实现条件处理
| /**
* 请假天数大于3天条件解析器
*/
@Component
public class LeaveDaysGreaterThan3ConditionParser implements IConditionParser {
@Overrid
public boolean test(RuntimeContext context) {
Map<String, Object> variables = context.getVariables();
int leaveDays = (int) variables.get("leave_days");
return leaveDays > 3;
}
}
/**
* 请假天数小等于3天条件解析器
*/
@Component
public class LeaveDaysLessOrEqualThan3ConditionParser implements IConditionParser {
@Override
public boolean test(RuntimeContext context) {
Map<String, Object> variables = context.getVariables();
int leaveDays = (int) variables.get("leave_days");
return leaveDays <= 3;
}
} |
6.1.5.配置流程引擎
| @SpringBootApplication
@ComponentScan(basePackages = "com.damon", nameGenerator = WorkflowBeanNameGenerator.class)
public class Application {
@Bean
public ProcessEngine processEngine() {
return new ProcessEngine.Builder().evaluator(DefaultEvaluator.build()).build();
}
public static void main(String[] args) {
SpringApplication.run(Application.class, args);
}
} |
6.1.5.运行示例
| package com.damon.leave;
import com.damon.performance.evaluation.workflow.Application;
import com.damon.performance.evaluation.workflow.ComplexProcessResult;
import com.damon.performance.evaluation.workflow.ProcessEngine;
import com.damon.performance.evaluation.workflow.config.StateIdentifier;
import com.damon.performance.evaluation.workflow.evaluator.DefaultEvaluator;
import org.junit.Assert;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;
import java.util.HashMap;
import java.util.Map;
@SpringBootTest(classes = Application.class)
public class LeaveTest {
@Autowired
private ProcessEngine engine;
/**
* 请假小于3天场景
*/
@Test
public void leaveLessThanOrEquals3DaysTest() {
Map<String, Object> variables = new HashMap<>();
String busId = "1000";
variables.put("leave_days", 2);
//1.发起流程
ComplexProcessResult result = engine.process("leave_process:1.0", variables, busId);
//流转到组长审批, 结果为: leave_process:1.0>leader_approval
Assert.assertEquals("leave_process:1.0>leader_approval", result.getNextStates().get(0).getNextStateFullPaths());
//2.组长审批
ComplexProcessResult result2 = engine.process(
StateIdentifier.buildFromFullPaths("leave_process:1.0>leader_approval"),
variables, busId
);
// 流程结束, 结果为: leave_process:1.0>End
Assert.assertEquals("leave_process:1.0>End", result2.getNextStates().get(0).getNextStateFullPaths());
System.out.println("流程是否结束:" + result2.isCompleted());
}
/**
* 请假大于3天场景
*/
@Test
public void leaveGreaterThan3DaysTest() {
Map<String, Object> variables = new HashMap<>();
String busId = "1000";
variables.put("leave_days", 4);
//1.发起流程
ComplexProcessResult result = engine.process("leave_process:1.0", variables, busId);
//流转到组长审批, 结果为: leave_process:1.0>leader_approval
Assert.assertEquals("leave_process:1.0>leader_approval", result.getNextStates().get(0).getNextStateFullPaths());
//2.组长审批
ComplexProcessResult result2 = engine.process(
StateIdentifier.buildFromFullPaths("leave_process:1.0>leader_approval"),
variables,
busId
);
// 流转到总监审批, 结果为: leave_process:1.0>director_approval
Assert.assertEquals("leave_process:1.0>director_approval", result2.getNextStates().get(0).getNextStateFullPaths());
//3.总监审批
ComplexProcessResult result3 = engine.process(
StateIdentifier.buildFromFullPaths("leave_process:1.0>director_approval"),
variables,
busId
);
// 流程结束, 结果为: leave_process:1.0>End
Assert.assertEquals("leave_process:1.0>End", result3.getNextStates().get(0).getNextStateFullPaths());
System.out.println("流程是否结束:" + result3.isCompleted());
}
} |
6.2.支持的功能
| 支持功能 | 功能描述 | 备注 |
| 条件分支 | 排他分支用于在流程中实现决策，即根据条件选择一个分支执行。 | |
| 并行分支 | 并行分支允许将流程分成多条分支，也可以把多条分支汇聚到一起。其功能是基于进入和外出顺序流的，即可以分叉（fork）成多个并行分支，也可以汇聚（join）多个并行分支。 | |
| 子流程 | 主流程节点设置子流程，子流程节点会自动进入子流程，子流程结束后，主流程节点会自动跳转。 | |
| 驳回 | 将审批重置发送给某节点，重新审批。驳回也叫退回，也可以分退回申请人、退回上一步、任意退回等 | 当前驳回的策略由业务系统自己实现。实现 IProcessRollback 接口即可 |
| 撤回 | 在当前办理人尚未处理文件前，允许上一节点提交人员执行拿回 | 当前撤回的策略由业务系统自己实现。实现 IProcessCallback 接口即可 |
6.3.流程属性描述
| 编码 | 名称 | 描述 | 示例 |
| id | ID | 流程任务 ID | |
| name | 名称 | 流程任务名称 | |
| type | 任务类型 | UserTask（用户任务）、ExclusiveGateway（排它网关）、End（结束）、ParallelStartGateway（并行网关开始）、ParallelEndGateway（并行网关结束）、SubProcess（子流程） | |
| nextStateId | 下一个流程任务 ID | | |
| processors | 任务处理器 | 当前流程任务的业务处理器（可配置多个） | |
| nextStateConditionParser | 下一个任务条件解析器 | 用于判断当前任务是否可以流转到下一个流程任务，类似工作流里面的多人会签，当多个人都完成的时候才可以流程到下一个流程任务节点。 | |
| nextStateCondition | 下一个任务条件判断 | 与 nextStateConditionParser 不同的是它不用创建条件解析器，可以直接使用 Groovy、Javascirpt 脚本进行判断。 | |
| nextStateConditionScriptType | 任务条件判断的脚步类型 | 不填写默认是 Javascirpt，也可以指定 Groovy | |
| extendParams | 节点的扩展参数 | 用于描述流程任务的扩展参数，比如标注当前流程任务那些角色可以处理、哪些资源可以编辑。 | |
| conditions | 多条件分支 | 只能用于任务类型是：ExclusiveGateway（排它网关）、ParallelStartGateway（并行开始网关）。 | |
| | | | |
6.4.核心 API 使用
6.4.1.配置流程引擎
| @Bean
public ProcessEngine processEngine() {
return new ProcessEngine.Builder().evaluator(DefaultEvaluator.build()).build();
} |
6.4.2.开启流程
| Map<String, Object> variables = new HashMap<>();
String busId = "123456";
ComplexProcessResult result = engine.process("PerformanceEvaluation:1.0", variables，busId);
//下一个任务: PerformanceEvaluation:1.0>employee_self_assessment |
6.4.3.处理流程任务
| Map<String, Object> variables = new HashMap<>();
String busId = "123456";
ComplexProcessResult result = engine.process(
StateIdentifier.buildFromFullPaths("PerformanceEvaluation:1.0>employee_self_assessment"),
variables, busId
); |
6.4.4.获取流程任务描述信息
| //获取员工自评任务节点描述信息
State = engine.getState("PerformanceEvaluation:1.0", "employee_self_assessment"); |
6.4.5.回退流程
需要实现 IProcessRollback 接口才能支持回退功能
| //从分管主O评价任务回退到主O评价任务
StateIdentifier currentStateIdentifier = StateIdentifier.buildFromFullPaths("PerformanceEvaluation:1.0>secondary_owner_evaluation");
String busId = "123456";
ComplexProcessResult result = engine.rollback(currentStateIdentifier, busId);
//返回上一个任务: PerformanceEvaluation:1.0>primary_owner_evaluation |
6.4.6.任务处理器
任务处理器主要用于记录流程步骤时做的业务行为，同时记录业务数据。例如：用户的当前步骤是请假，假如用户提交一个请假单，那么当前 EmployeeLeaveProcessor 的处理器的作用就是记录请假单信息。
| @Component
public class EmployeeLeaveProcessor implements IProcessor {
@Override
public void process(RuntimeContext context) {
System.out.println("用户提交表单内容:" + context.getVariables());
//记录请假单信息
}
} |
6.4.7.条件解析器
用于判断当前任务是否可以流转到下一个流程任务，例如：员工请假大于 3 天需要总监审批，小于等于 3 天只需要组长审批即可。当员工提交请假申请单且组长进行审批完成的时候，就需要根据表单参数判断是否走总监审批还是结束流程。
| /**
* 请假天数大于3天条件解析器
*/
@Component
public class LeaveDaysGreaterThan3ConditionParser implements IConditionParser {
@Override
public boolean test(RuntimeContext context) {
Map<String, Object> variables = context.getVariables();
int leaveDays = (int) variables.get("leave_days");
return leaveDays > 3;
}
} |
6.5.FAQ
6.5.1.如何实现有状态的流程引擎？
目前，流程引擎是 纯内存 模式，并不会自动记录流程的处理结果或下一个待处理任务。这部分需要由业务系统自行维护。在流程执行时，业务系统需要 记录当前步骤及其对应的下一个步骤，确保在后续处理时能够准确定位待办任务。这样，当某个任务需要被处理时，只需根据 当前步骤 和 处理人 进行任务分配，即可继续推进流程。
| Map<String, Object> variables = new HashMap<>();
String busId = "1000";
variables.put("leave_days", 2);
//1.发起流程
ComplexProcessResult result = engine.process("leave_process:1.0", variables, busId);
//2.当前步骤处理完成后的下一个处理步骤
List<NextState> nextStates = result.getNextStates();
//3.记录下一个处理步骤到业务系统 |
6.5.2.如何与业务数据关联？
在启动流程或处理任务时，可以传入 busId（业务唯一标识），流程节点处理器内部即可获取该 busId，从而实现与具体业务数据的关联。这使得流程引擎可以无缝对接业务系统，确保每个流程节点都能够正确映射到相关的业务数据。
| //开启流程和流程处理时可以传入busId
engine.process("leave_process:1.0", variables, busId)
@Component
public class EmployeeLeaveProcessor implements IProcessor {
@Override
public void process(RuntimeContext context) {
String busId = context.getBusinessId();
}
} |
6.5.3.如何实现流程的驳回？
实现 IProcessRollback 接口时，需要解决 流程驳回 的问题，而当前的 工作流引擎是纯内存的，不会自动记录流转历史。因此，流程驳回需要依赖 业务系统记录的流程任务流转日志 来确定可驳回的上一个步骤。
1. 业务系统必须记录流程流转历史
• 每次任务流转时，业务系统应记录 当前步骤、处理人、操作时间、下一步流转信息 等。
• 这样在驳回时，可以根据 busId 查询流转记录，找到可驳回的步骤。
2. 驳回时的逻辑
• 通过 busId 查询业务系统的流转日志，找到当前任务的 上一个可驳回节点。
• 执行 驳回操作，修改流程状态，并通知相关处理人重新处理。
| public interface IProcessRollback {
List<StateIdentifier> rollback(StateIdentifier currentStateIdentifier, String businessId);
} |
配置驳回实现到流程引擎
| @Bean
public ProcessEngine processEngine(IProcessRollback processRollback) {
return new ProcessEngine.Builder().processRollback(processRollback).build();
} |
6.5.4.如何实现会签功能
会签功能其实就是一个特殊的条件解析器。假设某个节点需要张三、李四两个人完成才可以到达下一个节点。我们只需要再条件解析器里面判断张三、李四是否都完成了签署，如果都完成了签署， 则可以进入下一个节点。
这边有一个特殊的地方就是，条件解析器必须得继承 RedissionSafeConditionParser，因为会签会存在多个人并行的情况，需要依赖 redis 的分布式锁来解决问题。
| @Component
public class CountersignConditionParser extends RedissionSafeConditionParser {
@Override
public boolean test(RuntimeContext context) {
//1.查询当前节点的处理人都有谁
//2.执行业务判断所有的人是否都已完成会签
//3.如果都完成签署返回true，否则返回false
}
} |
https://github.com/654894017/workflow
