一、读写BKP备份寄存器

1、 读写BKP程序

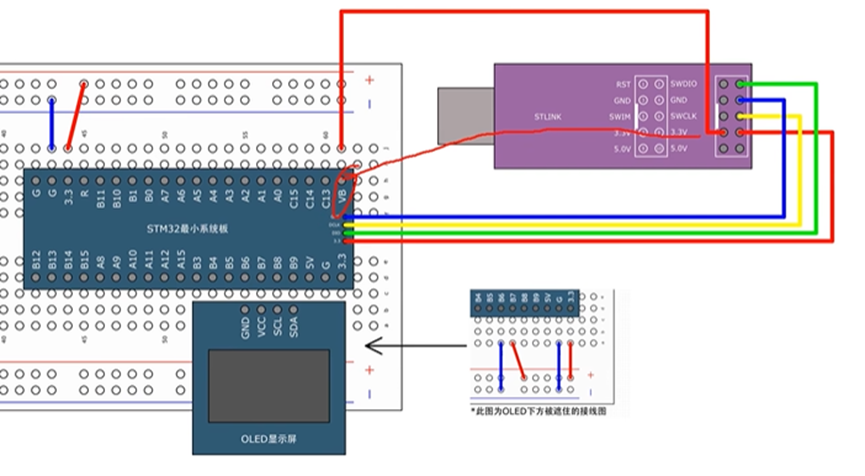

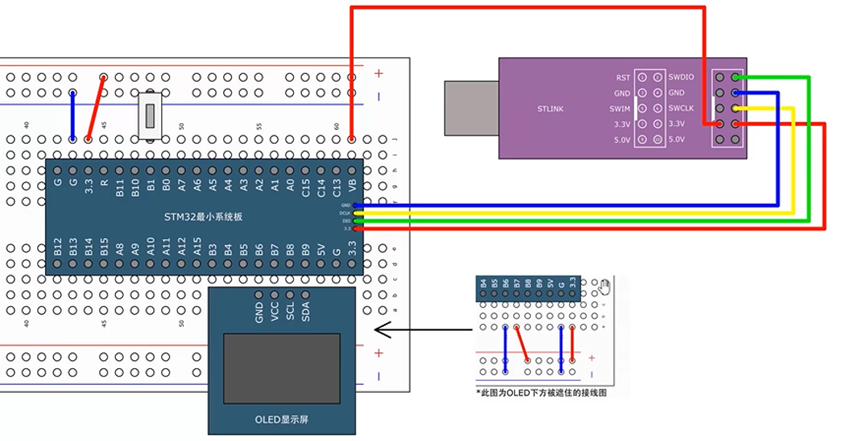

PB1接一个按键，用于控制，VBAT引脚接STLINK的3.3V.


第一步，开启PWR和BKP的时钟，第二步使用PWR的一个函数，使能对BKP和RTC的访问，然后写入数据的话，BKP有个写入的函数，读取数据，BKP也有个读取的函数。

手动清空BKP所有的数据寄存器，这样BKP的数据，都会变为0；

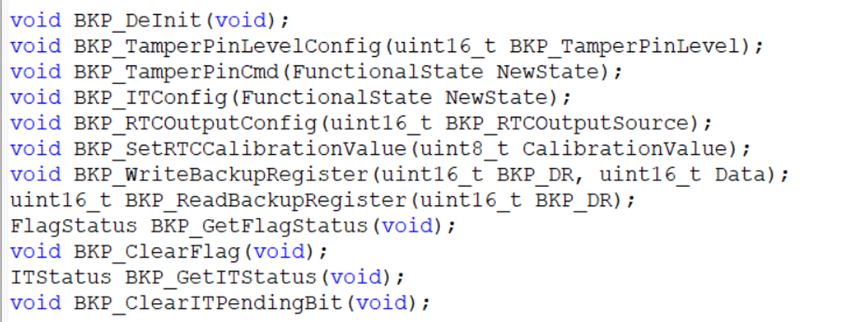

void BKP_RTCOutputConfig(uint16_t BKP_RTCOutputSource);

这时时钟输出功能的配置，可以选择在RTC引脚上输出时钟信号，输出RTC校准时钟、RTC闹钟脉冲或者秒脉冲。

void BKP_WriteBackupRegister(uint16_t BKP_DR, uint16_t Data);
uint16_t BKP_ReadBackupRegister(uint16_t BKP_DR);
读写寄存器DR;
备份寄存器使能
void PWR_BackupAccessCmd(FunctionalState NewState);

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"
#include "OLED.h"uint8_t KeyNum;uint16_t ArrayWrite[] = {0x1234, 0x5678};
uint16_t ArrayRead[2];int main(void)
{OLED_Init();Key_Init();OLED_ShowString(1, 1, "W:");OLED_ShowString(2, 1, "R:");RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);PWR_BackupAccessCmd(ENABLE);while (1){KeyNum = Key_GetNum();if (KeyNum == 1){ArrayWrite[0] ++;ArrayWrite[1] ++;BKP_WriteBackupRegister(BKP_DR1, ArrayWrite[0]);BKP_WriteBackupRegister(BKP_DR2, ArrayWrite[1]);OLED_ShowHexNum(1, 3, ArrayWrite[0], 4);OLED_ShowHexNum(1, 8, ArrayWrite[1], 4);}ArrayRead[0] = BKP_ReadBackupRegister(BKP_DR1);ArrayRead[1] = BKP_ReadBackupRegister(BKP_DR2);OLED_ShowHexNum(2, 3, ArrayRead[0], 4);OLED_ShowHexNum(2, 8, ArrayRead[1], 4);}
}

二、RTC实时时钟

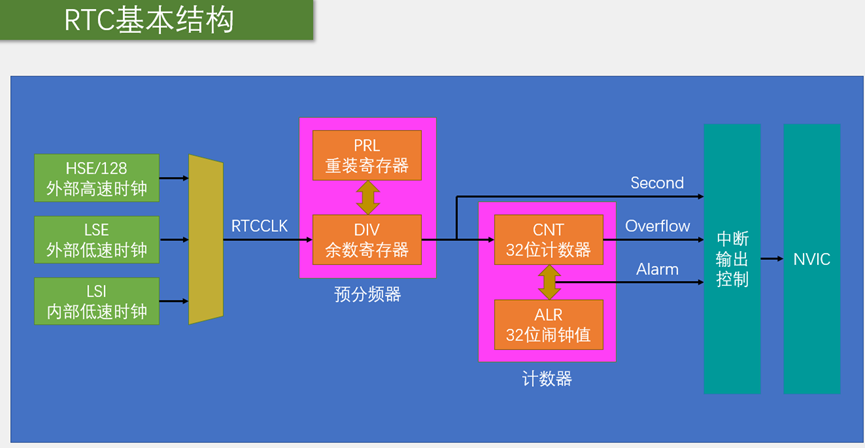

2、RTC线路

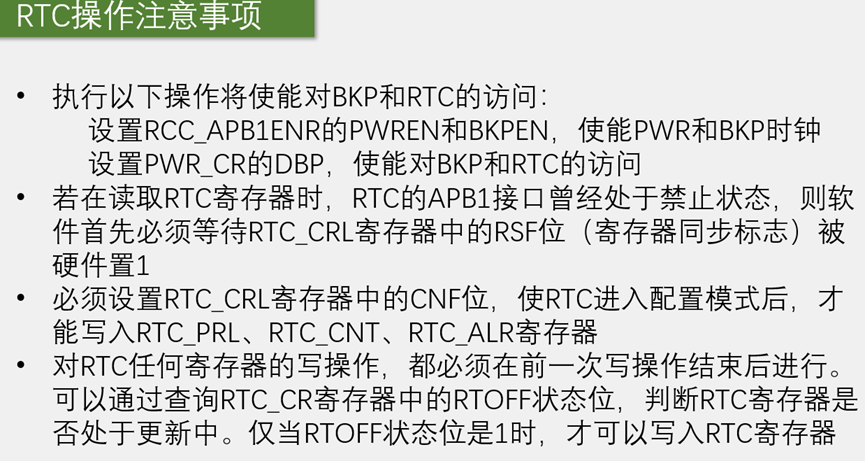

初始化。第一步，执行注意事项：开启PWR和BKP时钟，使能BKP和RTC的访问。
第二步，启动RTC的时钟，计划使用LSE作为系统时钟，所以要使用RCC模块里的函数，开启LSE时钟，为了省电，默认是关闭的，所以要手动开启；
第三步，配置RTCCLK这个数据选择器，指定LSE为RTCCLK，这一步函数也是在RCC模块里的；
第四步，先不着急，要完成两个等待函数，一个是等待函数，另一个是这里的，等待上一次操作完成；
第五步，配置预分频器，给PRL重装器一个合适的分频值，确保输出给计数器的频率是1Hz；
第六步，配置CNT的值，给这个RTC一个初始时间，如果需要闹钟的话就配置闹钟，需要中断，可以配置中断；
并没有库函数配置RTC,没有Cmd函数，不需要启动一下。

void RCC_LSEConfig(uint8_t RCC_LSE);
启动LSE时钟就调用这个函数。
void RCC_LSICmd(FunctionalState NewState);
配置LSI内部低速时钟，如果出现外部时钟不起振，可以用这个内部时钟来进行实验；
void RCC_RTCCLKConfig(uint32_t RCC_RTCCLKSource);
这个函数用来选择RTCCLK的时钟源，实际上就是配置数据选择器
void RCC_RTCCLKCmd(FunctionalState NewState);
启动RTCCLK,调用上面函数选择时钟之后，还需要调用这个Cmd函数，使能一下；
FlagStatus RCC_GetFlagStatus(uint8_t RCC_FLAG);
获取标志位，因为这个LSE时钟，不是说你让它启动，他就能立刻启动的，调用时钟启动后，还需要等待一下标志位，等RCC有个标志位LSERDY置1后，这个时钟才是启动完成，工作稳定。

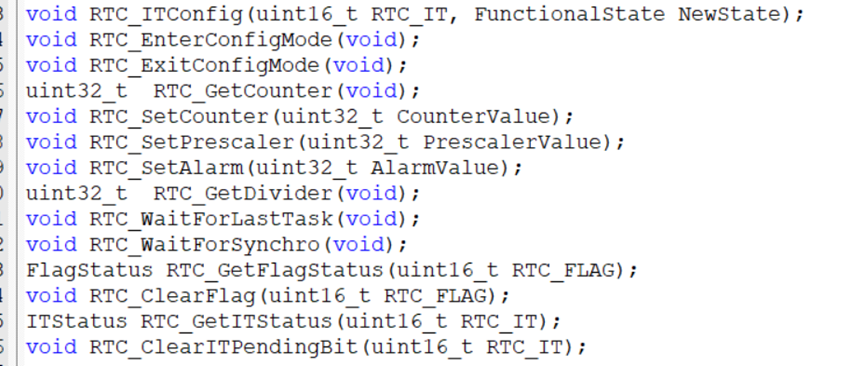

void RTC_EnterConfigMode(void);
进入配置模式，置CRL的CNF为1，进入配置模式；必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器。
void RTC_ExitConfigMode(void);
退出配置模式，就是把CNF清零；
uint32_t  RTC_GetCounter(voi
获取，CNT计数器的值；读取时钟，就靠这个函数。
void RTC_SetCounter(uint32_t CounterValue);
写入计数器CNT的值；设置时间，就靠这个函数；
void RTC_SetPrescaler(uint32_t PrescalerValue);
写入预分频器，这个值会写入到预分频器的PRL重装寄存器中，用来配置预分频器的分频系数；
void RTC_SetAlarm(uint32_t AlarmValue);
写入闹钟值；
uint32_t  RTC_GetDivider(void);
读取预分频器中的DIV余数寄存器；为了得到更细的时间；
void RTC_WaitForLastTask(void);
等待上次操作完成；对应对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中。仅当RTOFF状态位是1时，才可以写入RTC寄存器。
void RTC_WaitForSynchro(void);
等待同步，若在读取RTC寄存器时，RTC的APB1接口曾经处于禁止状态，则软件首先必须等待RTC_CRL寄存器中的RSF位（寄存器同步标志）被硬件置1。
FlagStatus RTC_GetFlagStatus(uint16_t RTC_FLAG);
void RTC_ClearFlag(uint16_t RTC_FLAG);
ITStatus RTC_GetITStatus(uint16_t RTC_IT);
void RTC_ClearITPendingBit(uint16_t RTC_IT);
标志位相关函数。

写入预分频器也要进入配置模式。只是不用我们写，库函数中包含了。

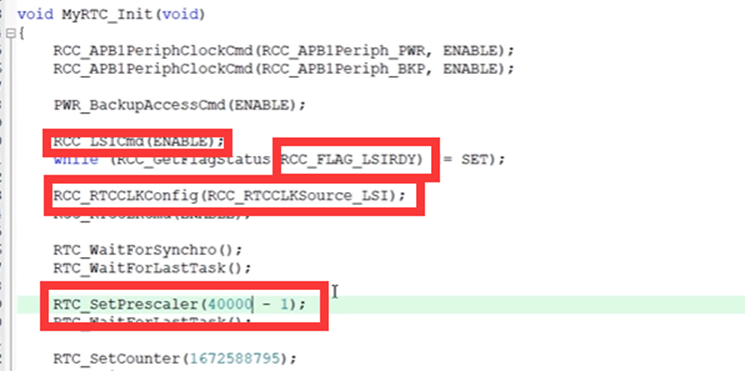

RTC晶振确实起振不了，为了观察到实验现象，可以备选内部低速时钟LSI,

void MyRTC_SetTime(void)	//数组的时间转换为秒数到CNT{time_t  time_cnt;struct tm time_data;time_data.tm_year =MyRTC_Time[0]-1900;time_data.tm_mon  =MyRTC_Time[1]-1;time_data.tm_mday=MyRTC_Time[2];time_data.tm_hour=MyRTC_Time[3];time_data.tm_min=MyRTC_Time[4];time_data.tm_sec=MyRTC_Time[5];time_cnt= mktime(&time_data);	//日期时间到秒数的计数RTC_SetCounter( time_cnt);		//写入计数器CNTRTC_WaitForLastTask();	}

第一步，把数组指定时间，填充到struct tm结构体，第二步，使用mktime函数，得到秒数，第三步将得到的秒数写入到RTC的CNT中
extern uint16_t MyRTC_Time[];
全局变量传参，数组不加也行，单个变量必须加；

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"
#include "OLED.h"
#include "MyRTC.h"int main(void)
{OLED_Init();MyRTC_Init();OLED_ShowString(1,1,"Date:XXXX-XX-XX");OLED_ShowString(2,1,"Time:XX:XX:XX");OLED_ShowString(3,1,"CNT :");OLED_ShowString(4,1,"DIV :");while(1){MyRTC_ReadTime();OLED_ShowNum(1,6,MyRTC_Time[0],4);OLED_ShowNum(1,11,MyRTC_Time[1],2);OLED_ShowNum(1,14,MyRTC_Time[2],2);OLED_ShowNum(2,6,MyRTC_Time[3],2);OLED_ShowNum(2,9,MyRTC_Time[4],2);OLED_ShowNum(2,12,MyRTC_Time[5],2);OLED_ShowNum(3,6,RTC_GetCounter(),10);OLED_ShowNum(4,6,RTC_GetDivider(),10);}
}

C

#include "stm32f10x.h"                  // Device header
#include <time.h>uint16_t MyRTC_Time[]={2023,1 ,1 ,23 ,59,55};
void MyRTC_SetTime(void);void MyRTC_Init(void)
{RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);PWR_BackupAccessCmd(ENABLE);if(BKP_ReadBackupRegister(BKP_DR1)!= 0xA5A5){RCC_LSEConfig(RCC_LSE_ON);							//	启动外边LSE晶振while (RCC_GetFlagStatus(RCC_FLAG_LSERDY)!=SET);	//低速外部时钟源准备就绪(LSE)RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);		//数据选择器选择LSERCC_RTCCLKCmd(ENABLE);						//使能时钟//RTCCLK配置完成RTC_WaitForSynchro();	//等待同步RTC_WaitForLastTask();	//等待上次操作完成RTC_SetPrescaler(32768-1);    	//	配置分频器，写操作不是立即生效，等待写操作完成RTC_WaitForLastTask();			//等待上次操作完成//	RTC_SetCounter(1672588795);		//设定初始时间MyRTC_SetTime();//	RTC_WaitForLastTask();			//等待上次操作完成BKP_WriteBackupRegister(BKP_DR1,0xA5A5);}else{RTC_WaitForSynchro();	//等待同步RTC_WaitForLastTask();	//等待上次操作完成}}void MyRTC_SetTime(void)	//数组的时间转换为秒数到CNT{time_t  time_cnt;struct tm time_data;time_data.tm_year =MyRTC_Time[0]-1900;time_data.tm_mon  =MyRTC_Time[1]-1;time_data.tm_mday=MyRTC_Time[2];time_data.tm_hour=MyRTC_Time[3];time_data.tm_min=MyRTC_Time[4];time_data.tm_sec=MyRTC_Time[5];time_cnt= mktime(&time_data)-8*60*60;	//日期时间到秒数的计数RTC_SetCounter( time_cnt);		//写入计数器CNTRTC_WaitForLastTask();	}void MyRTC_ReadTime(void){time_t  time_cnt;struct tm time_data;time_cnt= RTC_GetCounter()+8*60*60;time_data = *localtime(&time_cnt);			//结构体赋值MyRTC_Time[0]=time_data.tm_year+1900;MyRTC_Time[1]=time_data.tm_mon+1;MyRTC_Time[2]=time_data.tm_mday;MyRTC_Time[3]=time_data.tm_hour;MyRTC_Time[4]=time_data.tm_min;MyRTC_Time[5]=time_data.tm_sec;}

#ifndef __MYRTC_H
#define __MYRTC_Hextern uint16_t MyRTC_Time[];void MyRTC_SetTime(void);
void MyRTC_Init(void);void MyRTC_ReadTime(void);#endif

问题

总结

本节课主要是了解这个BKP备份寄存的硬件在代码下的实现，RTC实时时钟的读取与设置，这用到了上节课时间戳讲的函数，由于STM32不能识别当地时间，所以在这里就是这里获取的时间都是伦敦时间，需要加一个偏移量。
