驱动开发硬核特训 · Day 15：电源管理核心知识与实战解析
在嵌入式系统中，电源管理（Power Management）并不是“可选项”，而是实际部署中影响系统稳定性、功耗、安全性的重要一环。今天我们将以 Linux 电源管理框架 为基础，从理论结构、内核架构，再到典型驱动实战（如 regulator、suspend/resume、runtime PM）进行完整讲解。
一、为什么必须关注电源管理？
我们先从几个实际场景开始思考：
- 一个音频芯片如果一直上电，会导致电池过快耗尽；
- 需要在系统空闲时自动关闭 LCD 背光；
- 启动时必须先启用 PMIC（电源芯片）供电，再初始化 CPU 核心；
- Linux 设备需要支持 suspend to RAM、runtime suspend 等节能机制；
- 某些电源域必须和外设生命周期保持同步，提前上电、延后断电；
这些需求背后，其实都依赖于 Linux 的电源管理子系统。

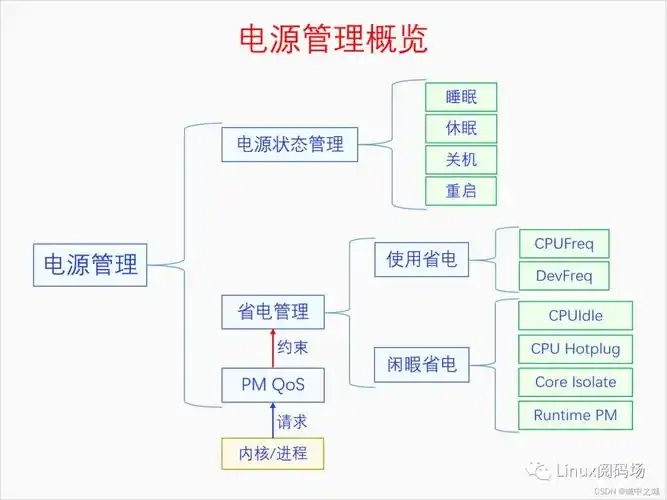

二、Linux 电源管理框架概览
Linux 电源管理包含多个层次，我们可以从高到低划分为以下几类：
| 电源管理类别 | 对应机制 |
|---|---|
| 系统电源管理（System PM） | suspend / hibernate |
| 运行时电源管理（Runtime PM） | 自动 suspend/resume |
| 设备电源管理（Device PM） | regulator、clk、gpio 控制等 |
| SoC 电源域管理 | PM Domain（power domain）支持 |
它们之间是逐层调用、逐层配合的关系：
系统进入 suspend└── 内核调度设备进入 suspend└── 驱动实现 -> suspend() 回调└── 控制 regulator / clk / GPIO / power-domain
三、核心机制详解
3.1 设备电源控制：Regulator 框架
Regulator 是 Linux 电源管理最核心的子系统之一，用于控制 PMIC 提供的电压通道（如 BUCKx、LDOx）。
使用场景
- CPU 电源需要通过 regulator 提供稳定电压
- 驱动希望通过
devm_regulator_get()获取指定供电通道 - 电压可以动态调节（通过 OPP 机制）以适配不同性能场景
示例代码
// 在 probe 中获取电源
struct regulator *vdd_supply;
vdd_supply = devm_regulator_get(&pdev->dev, "vdd");// 上电
regulator_enable(vdd_supply);// 下电
regulator_disable(vdd_supply);
3.2 runtime PM 与 autosuspend
Runtime PM 支持“设备空闲时自动挂起”，比如 USB 摄像头、I2C 外设等。
关键 API
pm_runtime_enable(&dev->dev);开启 runtime 管理pm_runtime_get_sync()保证设备上电pm_runtime_put_sync()释放引用，设备可自动 suspend- 可配合
autosuspend_delay实现自动挂起
3.3 System Suspend / Resume
当系统整体进入睡眠，内核将调用所有驱动的 suspend() / resume() 回调，驱动必须正确实现。
常见写法
static int xyz_suspend(struct device *dev)
{// 关闭设备电源，保存上下文return 0;
}static int xyz_resume(struct device *dev)
{// 恢复设备，重新上电return 0;
}static const struct dev_pm_ops xyz_pm_ops = {.suspend = xyz_suspend,.resume = xyz_resume,
};static struct platform_driver xyz_driver = {.driver = {.name = "xyz",.pm = &xyz_pm_ops,},
};
四、实战：从设备树到驱动的电源联动
4.1 设备树描述 regulator
buck2: regulator@2 {compatible = "regulator-fixed";regulator-name = "vdd_cpu";regulator-min-microvolt = <900000>;regulator-max-microvolt = <900000>;
};cpu0: cpu@0 {device_type = "cpu";compatible = "arm,cortex-a53";cpu-supply = <&buck2>;
};
cpu-supply使用 phandle 引用了buck2，内核通过of_parse_phandle()获取 regulator 设备。
4.2 驱动中访问供电信息
struct regulator *vdd;
vdd = devm_regulator_get(&pdev->dev, "vdd"); // 由设备树 cpu-supply 解析
regulator_enable(vdd);
若没有设备树，也可手动绑定 regulator
regulator_set_voltage(vdd, 900000, 900000);
五、电源域（Power Domain）机制
复杂 SoC（如 i.MX8MP）中，多个模块共用电源域，必须通过 PM Domain 统一管理开关电源。
5.1 设备树定义电源域
gpu: gpu@... {...power-domains = <&gpu_power_domain>;
};
5.2 驱动中注册与使用
dev_pm_domain_attach(&pdev->dev, true);
Linux 会根据 power-domains 自动判断何时上电、何时断电。
六、调试与验证方法
6.1 查看 regulator 列表
cat /sys/kernel/debug/regulator/regulator_summary
6.2 查看 runtime PM 状态
cat /sys/devices/.../power/runtime_status
cat /sys/devices/.../power/autosuspend_delay_ms
6.3 测试 suspend/resume 流程
echo mem > /sys/power/state # 触发 suspend
内核会自动调用设备驱动中的 suspend 回调。
七、常见问题与解答
Q1：设备 suspend 时崩溃？
A：可能驱动未正确关闭电源资源，或调用了已经 suspend 的外围设备接口。
Q2：regulator 获取失败？
A：检查设备树是否定义了正确的 xxx-supply 属性，regulator 是否注册成功。
Q3：如何实现设备空闲自动下电？
A：使用 runtime PM + autosuspend，即：
pm_runtime_set_autosuspend_delay(dev, 1000);
pm_runtime_use_autosuspend(dev);
八、总结与启发
电源管理不仅是一个子系统，而是“系统级驱动整合能力”的体现。驱动编写者必须具备以下能力：
- 熟练掌握 regulator、runtime PM、系统 suspend 接口；
- 清楚设备树中的 regulator 和 phandle 如何影响驱动行为；
- 理解电源域和设备生命周期之间的联动；
- 能够定位 suspend/resume 中断电或资源冲突的异常。
