STM32配置系统时钟

news 来源：原创 2025/4/21 8:00:00

1、STM32配置系统时钟的步骤

1、系统时钟配置步骤

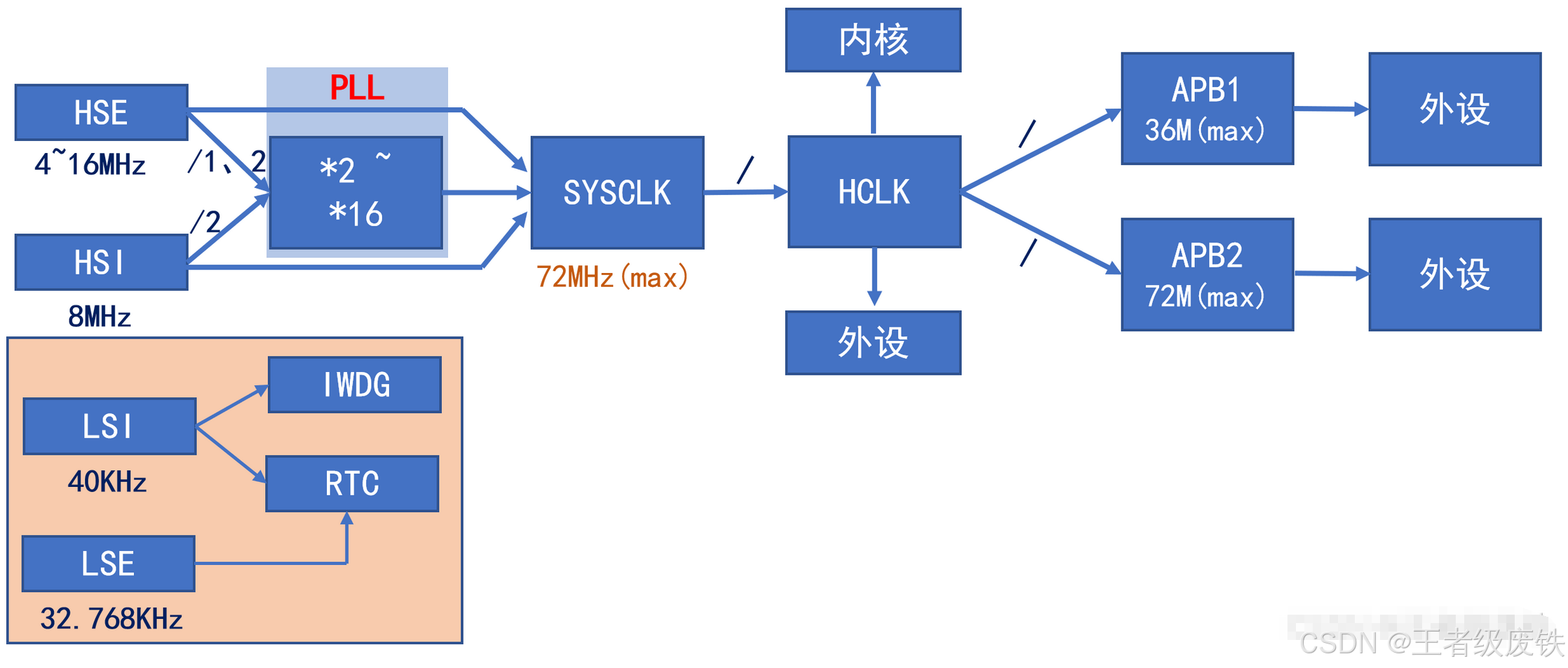

先配置系统时钟，后面的总线才能使用时钟频率
2、外设时钟使能和失能
STM32为了低功耗，一开始是关闭了所有的外设的时钟，所以外设想要工作，首先就要打开时钟，所以后面在使用外设的时候必须先用这个宏打开相应的时钟，比如打开GPIOA、ADC等外设的时钟
3、sys_stm32_clock_init 函数（F1）
系统时钟初始化函数

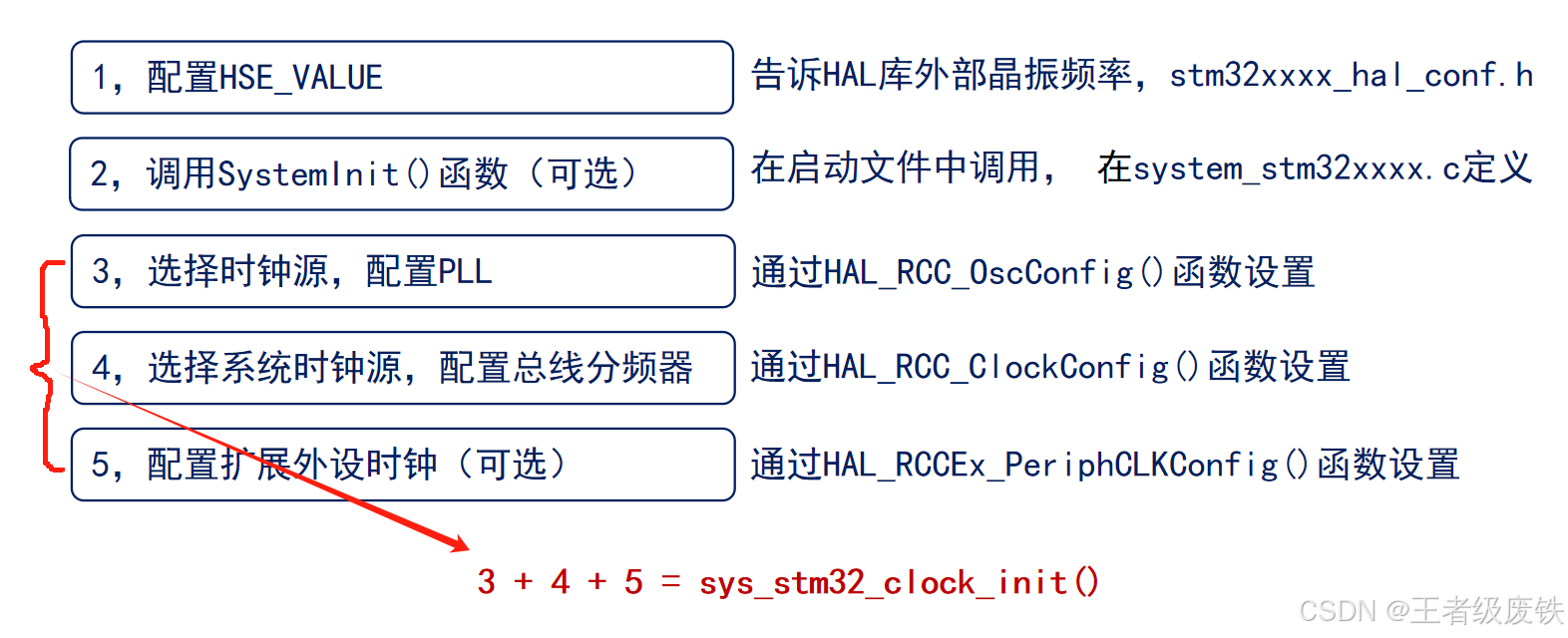

2、系统时钟配置步骤

在这里插入图片描述

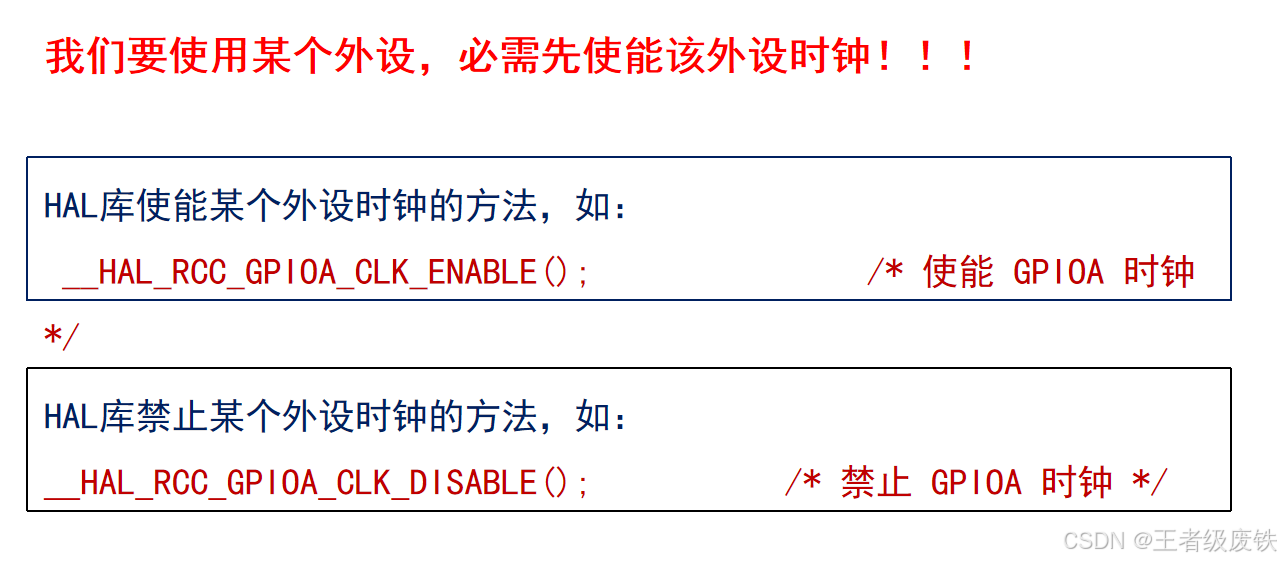

3、外设时钟使能和失能

在这里插入图片描述

4、sys_stm32_clock_init 函数（F1）

在这里插入图片描述

HAL_RCC_OscConfig()  //选择时钟源、配置PLL
HAL_RCC_ClockConfig() //选择系统时钟源，配置总线分频器
//主要使用这两个HAL库函数实现系统时钟配置

1、HAL_RCC_OscConfig()函数

HAL_StatusTypeDef HAL_RCC_OscConfig(RCC_OscInitTypeDef  *RCC_OscInitStruct)

参数含义

typedef struct
{ uint32_t  OscillatorType; 		/* 选择需要配置的振荡器，比如选择HSE高速外部时钟 */ uint32_t  HSEState; 			/* HSE 状态 */ uint32_t  HSEPredivValue; 		/* HSE 预分频值 */ uint32_t  LSEState; 			/* LSE 状态 */ uint32_t  HSIState; 			/* HSI状态 */ uint32_t  HSICalibrationValue; 	/* HSI 校准值 */ uint32_t  LSIState; 			/* LSI 状态，看门狗需要使用 */ RCC_PLLInitTypeDef  PLL; 		/* PLL 结构体 */
}RCC_OscInitTypeDef;

PLL配置结构体

typedef struct
{ uint32_t  PLLState; 		/* PLL 状态 */ uint32_t  PLLSource; 	/* PLL 时钟源 */ uint32_t  PLLMUL; 		/* PLL 倍频系数 2-16倍频 */
}RCC_PLLInitTypeDef;

2、HAL_RCC_ClockConfig函数（F1）

HAL_StatusTypeDef HAL_RCC_ClockConfig(RCC_ClkInitTypeDef  *RCC_ClkInitStruct, uint32_t FLatency)

typedef struct
{ uint32_t  ClockType; 		/* 要配置的时钟（SYSCLK/HCLK/PCLK1/PCLK2） */ uint32_t  SYSCLKSource; 		/* 系统时钟源 */ uint32_t  AHBCLKDivider; 		/* AHB  时钟预分频系数 */ uint32_t  APB1CLKDivider; 	/* APB1 时钟预分频系数 */ uint32_t  APB2CLKDivider; 	/* APB2 时钟预分频系数 */
}RCC_ClkInitTypeDef;

uint32_t FLatency #define  FLASH_LATENCY_0   0x00000000U 				/* FLASH 0个等待周期 */
#define  FLASH_LATENCY_1   FLASH_ACR_LATENCY_0 		/* FLASH 1个等待周期 */
#define  FLASH_LATENCY_2   FLASH_ACR_LATENCY_1 		/* FLASH 2个等待周期 */

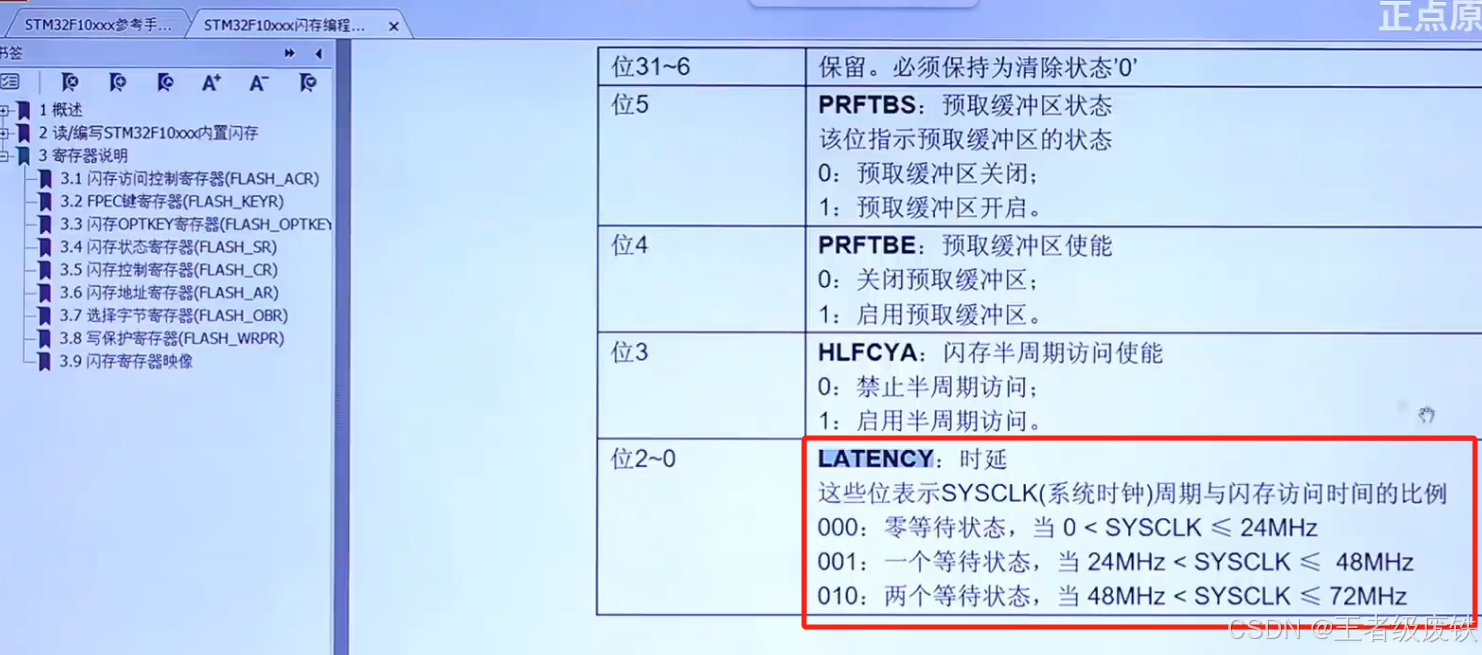

实际设置FLASH_ACR寄存器LATENCY位域，请参考《 STM32F10xxx闪存编程参考手册.pdf 》3.1小节
在这里插入图片描述

程序举例

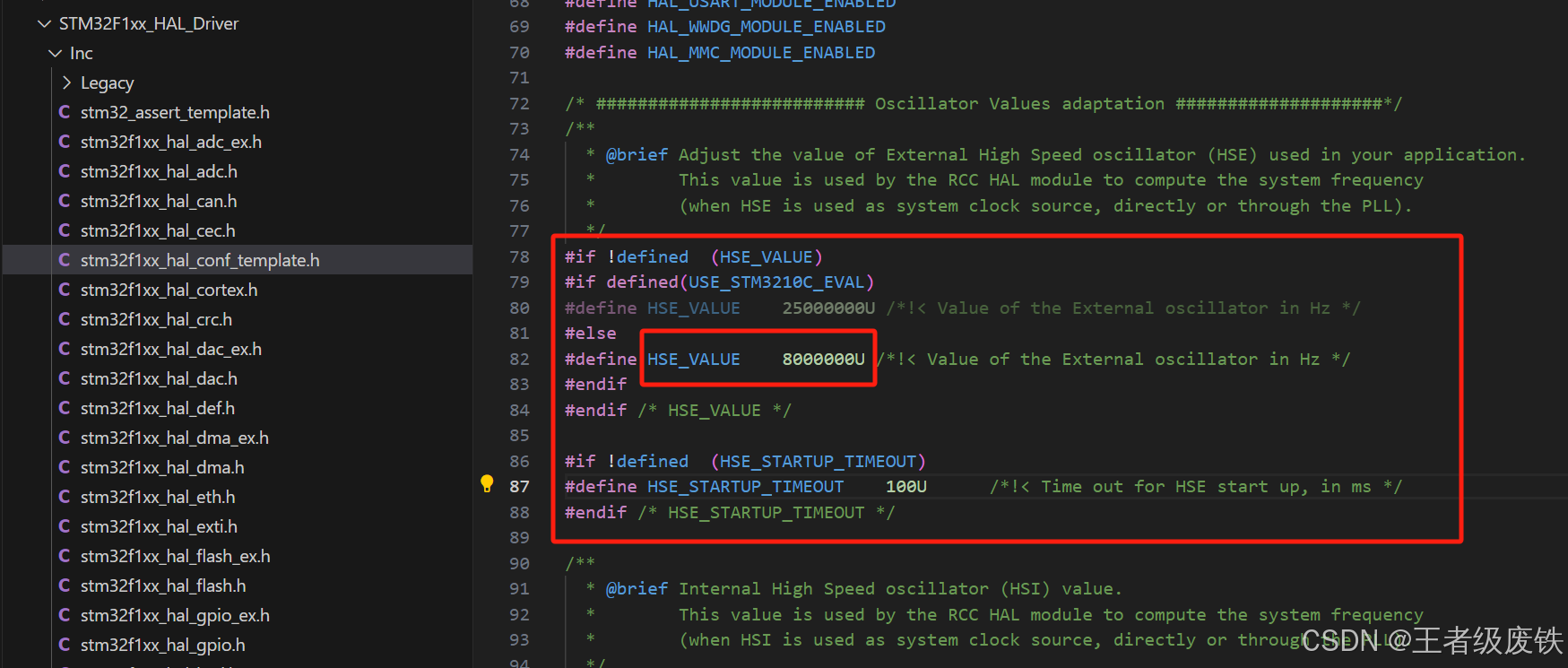

1、先配置HSE_VALUE，先告诉HAL库实际高速外部晶振是多少MHz的
在这里插入图片描述
可以看到HSE_VALUE 8000000U其实就是8MHz，就是在HAL库中写明了8MHz的外部晶振频率

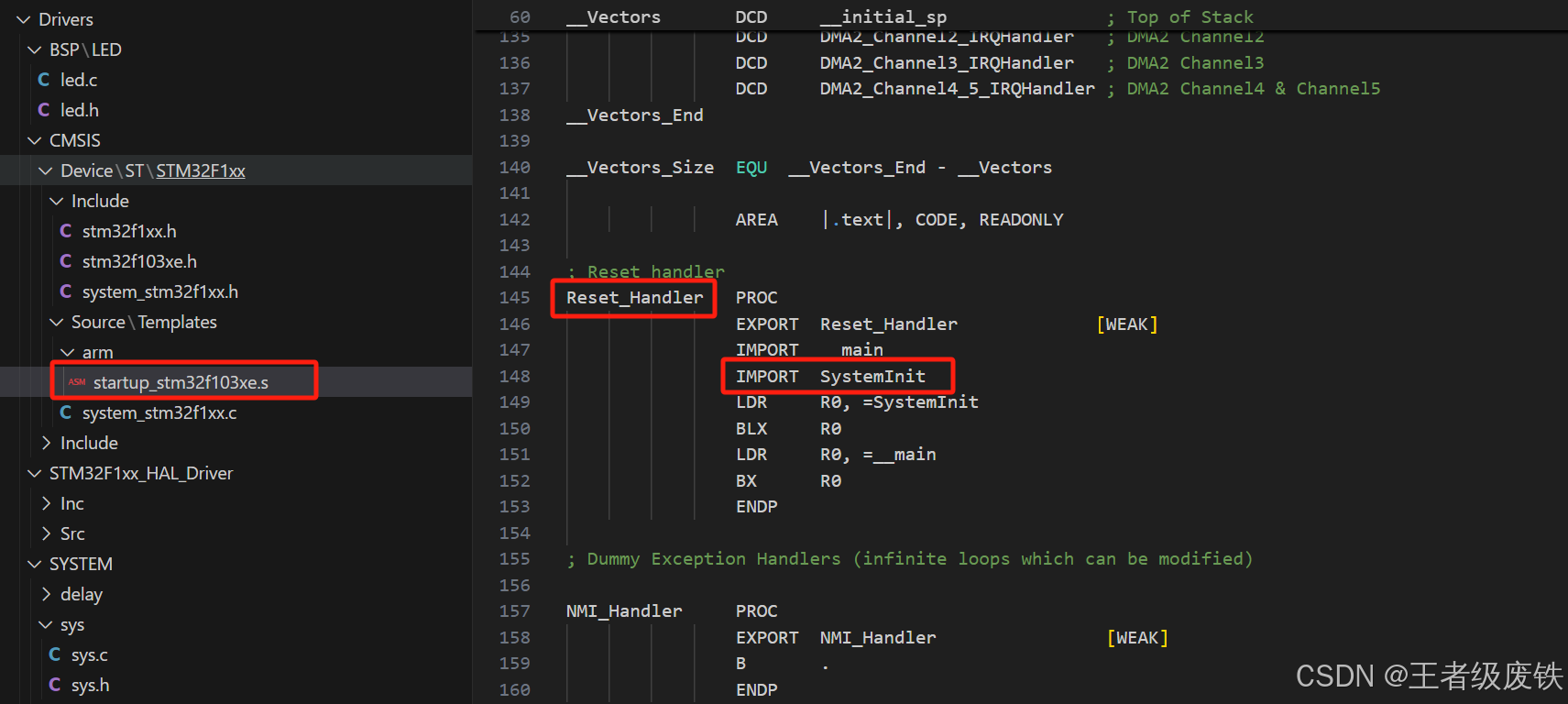

2、在启动文件.s中，在复位函数Reset_Handler部分调用SystemInit函数

3、调用HAL库函数正式设置时钟

/*** @brief       系统时钟初始化函数* @param       plln: PLL倍频系数(PLL倍频), 取值范围: 2~16中断向量表位置在启动时已经在SystemInit()中初始化* @retval      无*/
void sys_stm32_clock_init(uint32_t plln)
{HAL_StatusTypeDef ret = HAL_ERROR;RCC_OscInitTypeDef rcc_osc_init = {0};RCC_ClkInitTypeDef rcc_clk_init = {0};rcc_osc_init.OscillatorType = RCC_OSCILLATORTYPE_HSE;       /* 选择要配置HSE,也就是选择高速外部时钟振荡器 */rcc_osc_init.HSEState = RCC_HSE_ON;                         /* 打开HSE */rcc_osc_init.HSEPredivValue = RCC_HSE_PREDIV_DIV1;          /* HSE预分频系数 */rcc_osc_init.PLL.PLLState = RCC_PLL_ON;                     /* 打开PLL */rcc_osc_init.PLL.PLLSource = RCC_PLLSOURCE_HSE;             /* PLL时钟源选择HSE */rcc_osc_init.PLL.PLLMUL = plln;                             /* PLL倍频系数 */ret = HAL_RCC_OscConfig(&rcc_osc_init);                     /* 初始化 */if (ret != HAL_OK){while (1);                                              /* 时钟初始化失败，之后的程序将可能无法正常执行，可以在这里加入自己的处理 */}/* 选中PLL作为系统时钟源并且配置HCLK,PCLK1和PCLK2*/rcc_clk_init.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2);rcc_clk_init.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;        /* 设置系统时钟来自PLL */rcc_clk_init.AHBCLKDivider = RCC_SYSCLK_DIV1;               /* AHB分频系数为1 */rcc_clk_init.APB1CLKDivider = RCC_HCLK_DIV2;                /* APB1分频系数为2 */rcc_clk_init.APB2CLKDivider = RCC_HCLK_DIV1;                /* APB2分频系数为1 */ret = HAL_RCC_ClockConfig(&rcc_clk_init, FLASH_LATENCY_2);  /* 同时设置FLASH延时周期为2WS，也就是3个CPU周期。 */if (ret != HAL_OK){while (1);                                              /* 时钟初始化失败，之后的程序将可能无法正常执行，可以在这里加入自己的处理 */}
}
