数据通信学习笔记之OSPF的邻居角色

邻居与邻接

OSPF 使用 Hello 报文发现和建立邻居关系
在以太网链路上，缺省时，OSPF 采用组播的形式发送 Hello 报文 (目的地址 224.0.0.5)
OSPF Hello 报文中包含了路由器的 RouterID、邻居列表等信息。

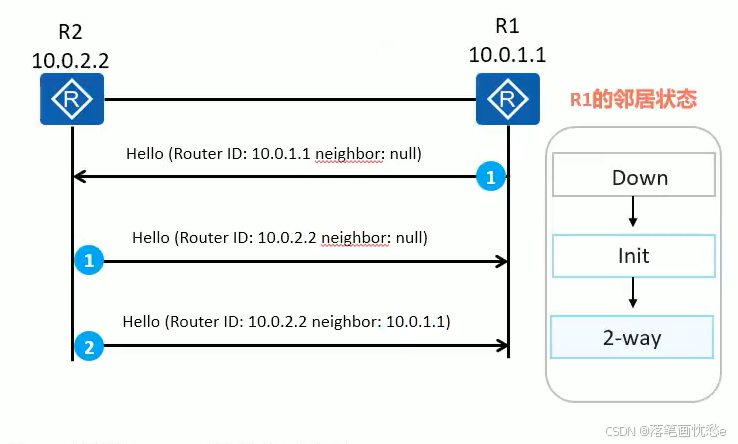

邻居状态：

邻居：2-way 邻接：full

• Down

  这是邻居的初始状态，表示没有从邻居收到任何信息

• Init

  在此状态下，路由器已经从邻居收到了 Hello 报文但是自己的 RouterID 不在所收到的 Hello 报文的邻居列表中

• 2-way （此时成为邻居，连接网络中的 DRother）

  在此状态下，路由器发现自己的 RouterID 存在于收到的 Hello 报文的邻居列表中

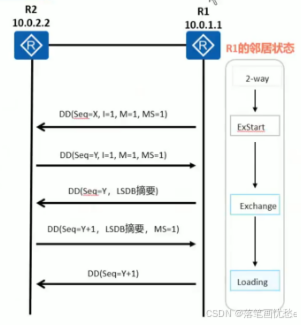

• ExStart

  邻居状态变成此状态以后，路由器开始向邻居发送 DD 报文。在此状态下发送的 DD 报文不包含链路状态描述。

• Exchange

  在此状态下，路由器与邻居之间相互发送包含链路状态信息摘要的 DD 报文。

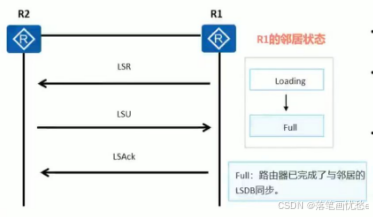

• Loading

  在此状态下，路由器与邻居之间相互发送 LSR 报文 LSU 报文、LSAck 报文。

• Full （此时成为邻接状态，与 DR/BDR）

  路由器已完成了与邻居的 LSDB 同步。

DR 与 BDR

DR(DesignatedRouter，指定路由器)负责在 MA 网络建立和维护邻接关系并负责 LSA 的同步
DR 与其他所有路由器形成邻接关系并交换链路状态信息，其他路由器之间不直接交换链路状态信息。
为了规避单点故障风险，通过选举 BDR(Backup Designated Router 备份指定路由器)，在 DR 失效时快速接管 DR 的工作。

减少重复的 LSA 泛红，降低资源浪费。所有路由器与 DR 和 BDR 邻接，DR other 之间不建立邻接关系。

网络中必须存在 DR，可以不存在 BDR

DR 与 BDR 选举：基于接口、非抢占

• 接口的 DR 优先级大的优先
• 接口的 DR 优先级相同时，Router ID 大的优先

ABR

区域边界路由器，同时连接骨干区域与非骨干区域

ASBR

自治系统边界路由器，只要一台 OSPF 设备引入了外部路由，那他就是 ASBR

将外部路由以 5 类 LSA 进行泛红

其他

本章部分内容没有写配置命令，有需求查文档
