XMC4800 芯片深度解读：架构、特性、应用与开发指南

一、芯片定位与核心优势

XMC4800是英飞凌（Infineon）推出的高性能微控制器（MCU），属于 XMC4000系列，基于 ARM Cortex-M4内核，主打 工业控制、电机驱动、物联网（IoT） 和 嵌入式系统 应用。其核心优势在于：

• 多核异构处理：集成Cortex-M4（144MHz，带FPU和DSP指令集）与专用数字信号控制器（DSC）功能，适合复杂算法（如电机矢量控制）。
• 高度集成外设：内置电机控制专用模块（如PWM定时器、编码器接口）、工业通信接口（CAN FD、Ethernet AVB、USB）和高精度模拟外设（16位ADC/DAC）。
• 安全性与可靠性：支持硬件加密（AES-128/256）、CRC校验、内存保护单元（MPU），满足工业级安全标准。
• 低功耗设计：多种睡眠模式（如Deep Sleep电流＜1μA），适合电池供电或能效敏感场景。

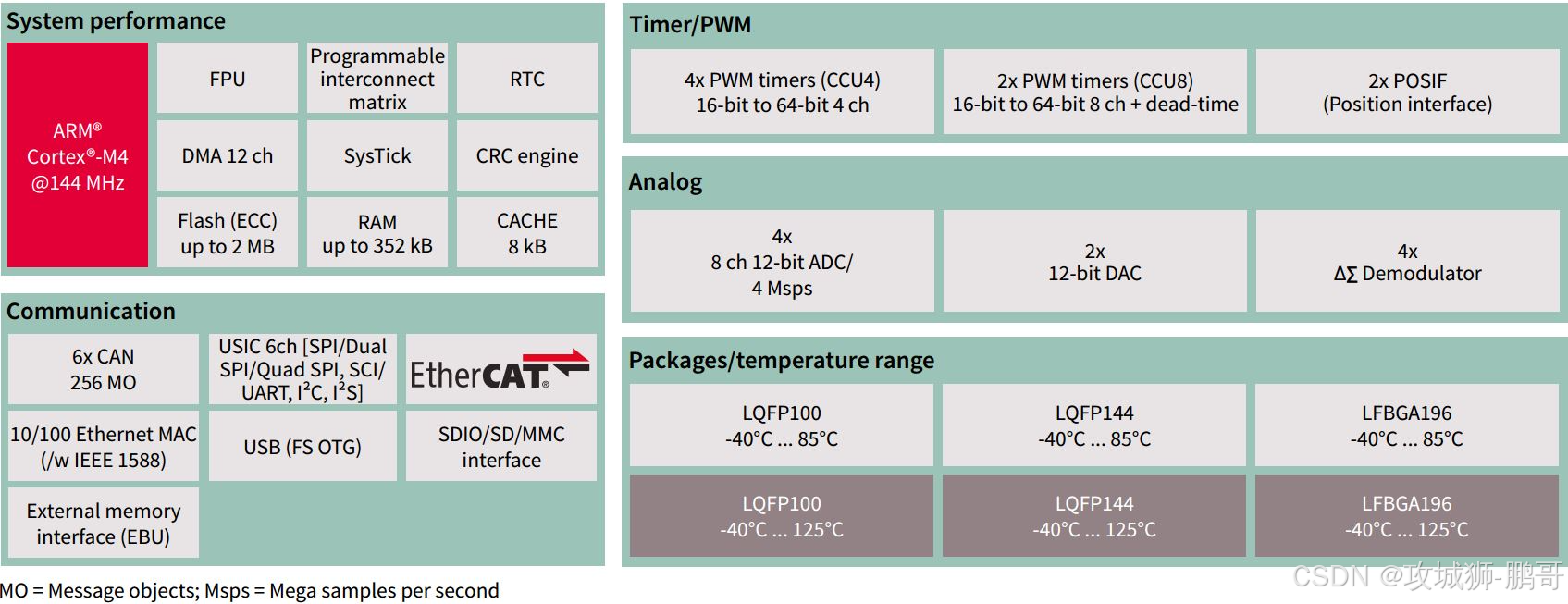

二、芯片架构与硬件特性

1. 内核与处理性能

• CPU架构：32位ARM Cortex-M4内核，主频最高 144MHz，集成浮点单元（FPU）和数字信号处理（DSP）指令集，支持单周期乘法累加（MAC），适合高速数据处理和实时控制。
• 内存配置：
  • Flash：最高 2MB（支持在线编程和安全启动）
  • SRAM：最高 640KB（分多个独立bank，支持并行访问）
  • 数据闪存（Data Flash）：256KB，用于掉电存储配置参数。
• 总线架构：
  • 多层AHB/APB总线，支持外设与内存的并行访问，提升数据吞吐量。
  • 专用DMA通道（16通道），支持外设与内存直接数据传输，降低CPU负载。

2. 核心外设与接口

外设类别	关键特性
电机控制专用	6组16位PWM定时器（支持互补输出、死区控制、故障快速响应） - 正交编码器接口（QEI），支持增量式/绝对式编码器 - 电流检测专用ADC通道（16位，2.4MSPS，带PGA）
工业通信	CAN FD（支持5Mbps速率）、Ethernet AVB（IEEE 802.1Qav，适合实时音频/视频控制） - USB 2.0 FS/HS（支持Device/Host/OTG模式）、SPI/I2C/UART（支持LIN、IrDA）
模拟外设	3个16位ADC&#
