7N60-ASEMI无人机专用功率器件7N60

编辑:LL

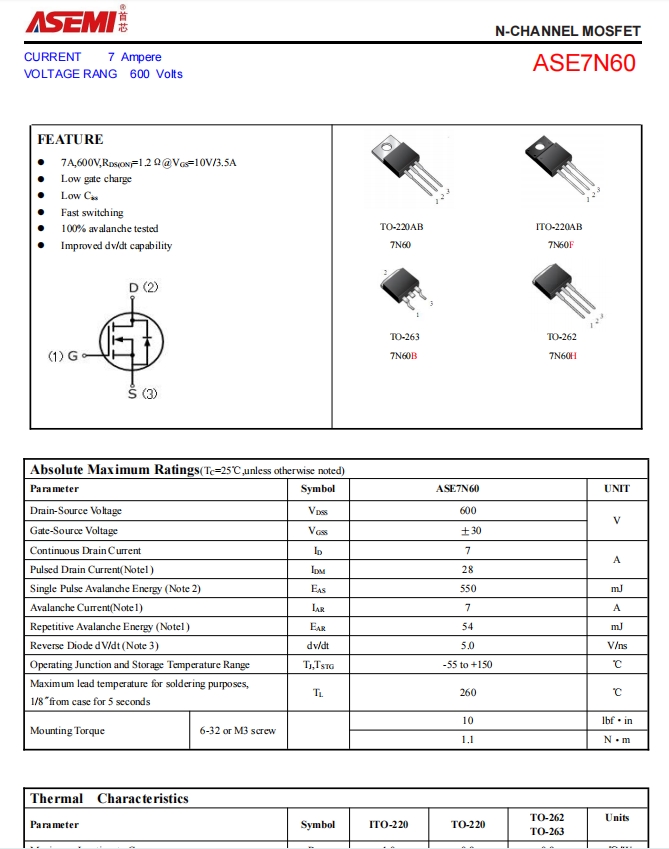

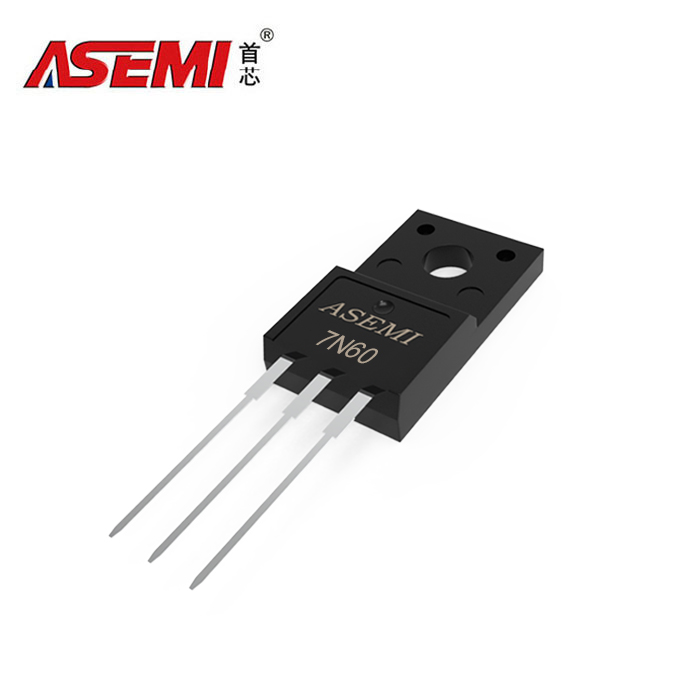

7N60-ASEMI无人机专用功率器件7N60

型号:7N60

品牌:ASEMI

封装:TO-220F

最大漏源电流:7A

漏源击穿电压600V

批号:最新

RDS(ON)Max:1.20Ω

引脚数量:3

沟道类型:N沟道MOS管

封装尺寸:如图

特性:MOS管、N沟道MOS管

工作结温:-55℃~150

7N60系列MOS管是专为高压、中功率场景设计的N沟道场效应晶体管,采用‌TO-220‌封装,具备优异的散热性能和电气稳定性,适用于工业、能源、汽车电子等高要求领域‌17。其核心参数包括:

‌漏源电压(VDS)‌:600V,支持高压环境稳定运行‌;

‌漏极电流(ID)‌:7A-8A,平衡功率与效率需求‌;

‌导通电阻(RDS(on))‌:低至1.0Ω(@VGS=10V),显著降低导通损耗‌;

‌栅源电压(VGS)‌:±30V,兼容多种驱动电路设计‌。

二、技术亮点

‌高效能设计‌
采用‌Plannar/SJ_Multi-EPI技术‌,优化导通电阻与开关速度,提升能量转换效率,适用于高频开关电源和逆变器‌。

‌高可靠性‌

‌雪崩能量测试‌:支持高能脉冲负载,确保极端工况下的稳定性‌;

‌宽温度范围‌:工作温度覆盖-55℃至+150℃,适应严苛环境‌。

‌快速切换性能‌
超低栅极电荷(27nC)和反向传输电容(11.5pF),缩短开关延迟(tr/tf≤70ns),提升系统响应速度‌。

三、应用领域

‌工业电源与变频器‌
在工业电源模块中,7N60系列可精准控制电流分配,保障设备长期稳定运行‌。

‌新能源系统‌

‌光伏逆变器‌:实现直流到交流的高效转换,降低能量损耗‌;

‌电动车充电桩‌:支持快速充电管理,提升充电效率与安全性‌。

‌消费电子与UPS‌
适配电源适配器、LED驱动等场景,紧凑封装(TO-220/TO-263)满足多样化设计需求‌。
