RK3588 Buildroot 新建板级DTS

一、准备工作

在开始添加新板型之前，需要确保以下几点：

1. 已经获取到 RK3588 Buildroot SDK 源码，并且可以正常编译。
2. 了解新板型的硬件信息，存储设备、外设接口等等。
3. 查阅RK3588 Buildroot SDK 源码中doc目录，即RK开发指导文档。

二、选择参考DTS

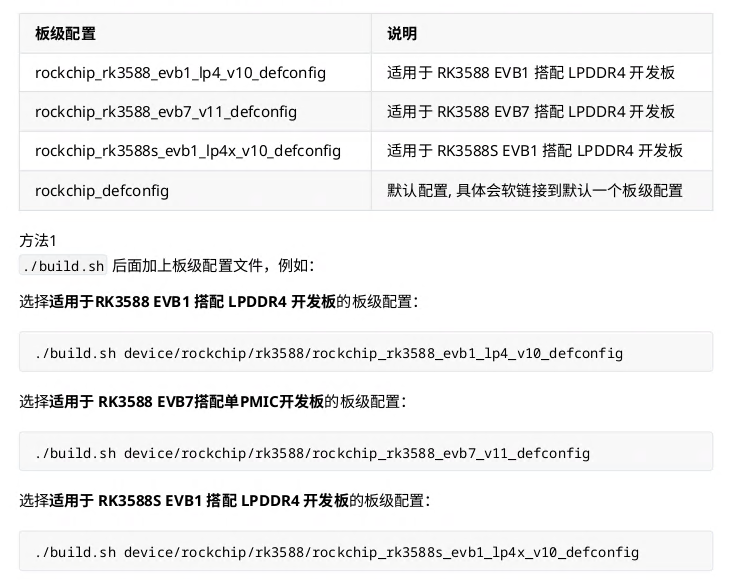

doc目录中，找到快速开发指导文档：docs/cn/RK3588/Quick-start/Rockchip_RK3588_Quick_Start_Linux_CN.pdf。

从rk3588 推荐的dts中选择合适自己板子的dts，主要是供电PMIC的区别。
文章中选择evb7-v11作为介绍。


三、创建新板型配置文件

1. 复制现有板型配置文件

        在 Buildroot 源码的 kernel/arch/arm64/boot/dts/rockchip/ 目录下，拷贝 rk3588-evb7-v11.dtsi 、 rk3588-evb.dtsi 、rk3588-evb7-v11-linux.dts
        分别重命名为：
        arunce-rk3588-evb7-v11.dtsi
        arunce-rk3588-evb.dtsi
        arunce-rk3588-evb7-v11-linux.dts

        你可以根据实际情况进行命名。

2. 修改配置文件

        使用文本编辑器打开新上面的配置文件，根据新板型的硬件信息进行相应的修改。主要修改内容包括：

• DTS依赖相关配置：include dts的修改。
• 硬件驱动配置：根据新板型的外设情况，启用或禁用或新增加相应的驱动节点。

        必须修改的部分：
        arunce-rk3588-evb7-v11-linux.dts 中修改：

#include "arunce-rk3588-evb7-v11.dtsi"

         arunce-rk3588-evb7-v11.dtsi中修改：

#include "arunce-rk3588-evb.dtsi"

        根据自己的板子的硬件原理图，自行修改arunce-rk3588-evb7-v11.dtsi中的节点参数。
        如hdmi是否开启，以及hpd gpio引脚。

&hdmi0 {enable-gpios = <&gpio4 RK_PB1 GPIO_ACTIVE_HIGH>;status = "okay";
};

3. 配置新板型

        SDK根目录下， device/rockchip/rk3588/ 中拷贝rk3588_evb7_v11_defconfig，并重命名为：arunce_rk3588_evb7_v11_defconfig。

        使用文本编辑器打开该文件，可以添加或者修改某些配置。
        必须修改部分：

RK_KERNEL_DTS_NAME="arunce-rk3588-evb7-v11-linux"

        其他修改：分区有变更的话，也可以重新拷贝parameter.txt并重命名：arunce-parameter.txt。然后在arunce_rk3588_evb7_v11_defconfig中修改RK_PARAMETER内容为："arunce-parameter.txt"。

四、编译和测试

        在SDK根目录，新打开终端，输入：./build.sh lunch 选择新创建的板型，即2

         接着执行构建命令: ./build.sh

        编译完成后，将生成的镜像文件烧录到新板型的存储设备中，然后启动设备进行测试。检查系统是否能够正常启动，各项硬件功能是否正常工作。

五、总结

通过以上步骤，你已经成功在 RK3588 Buildroot SDK 源码中添加了一个新的板型。在实际应用中，可能需要根据新板型的具体需求进行进一步的调整和优化。
