02-keil5的配置和使用

一、创建工程

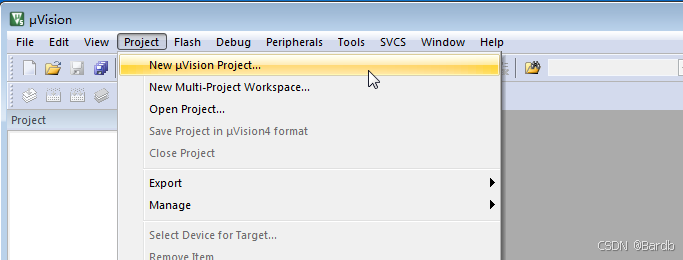

1、在菜单栏”Project”，在弹出的下拉菜单，选择“New uVision Project”。

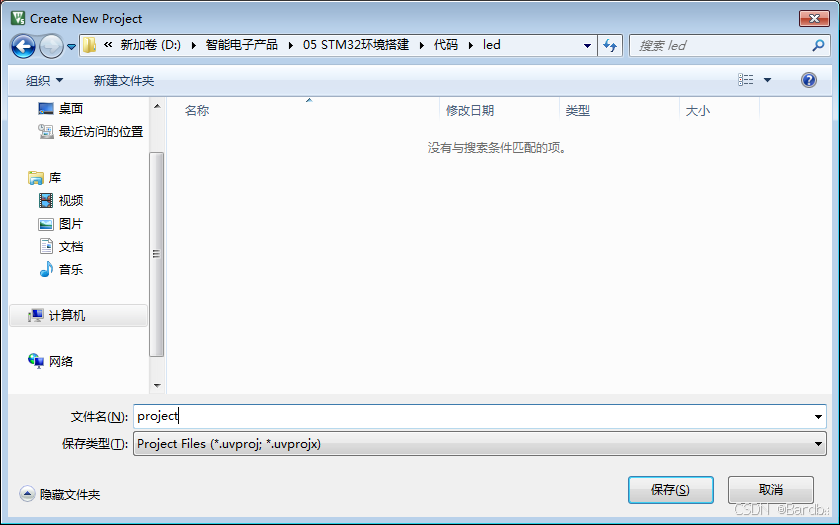

2、在弹出的对话框，填写工程的名字，例如工程名字为project。

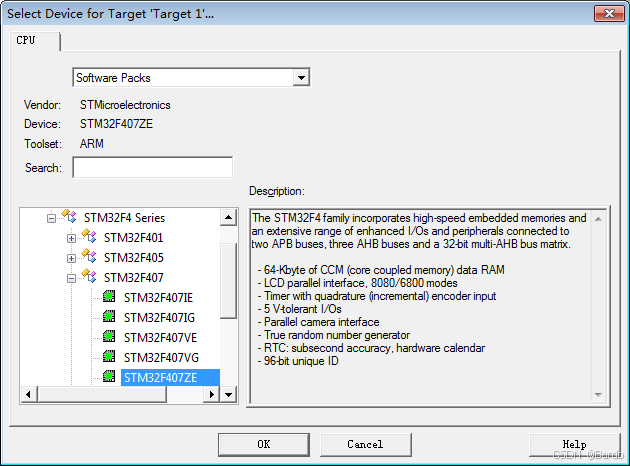

3、为保存的工程，选择对应的芯片。

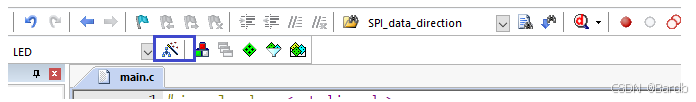

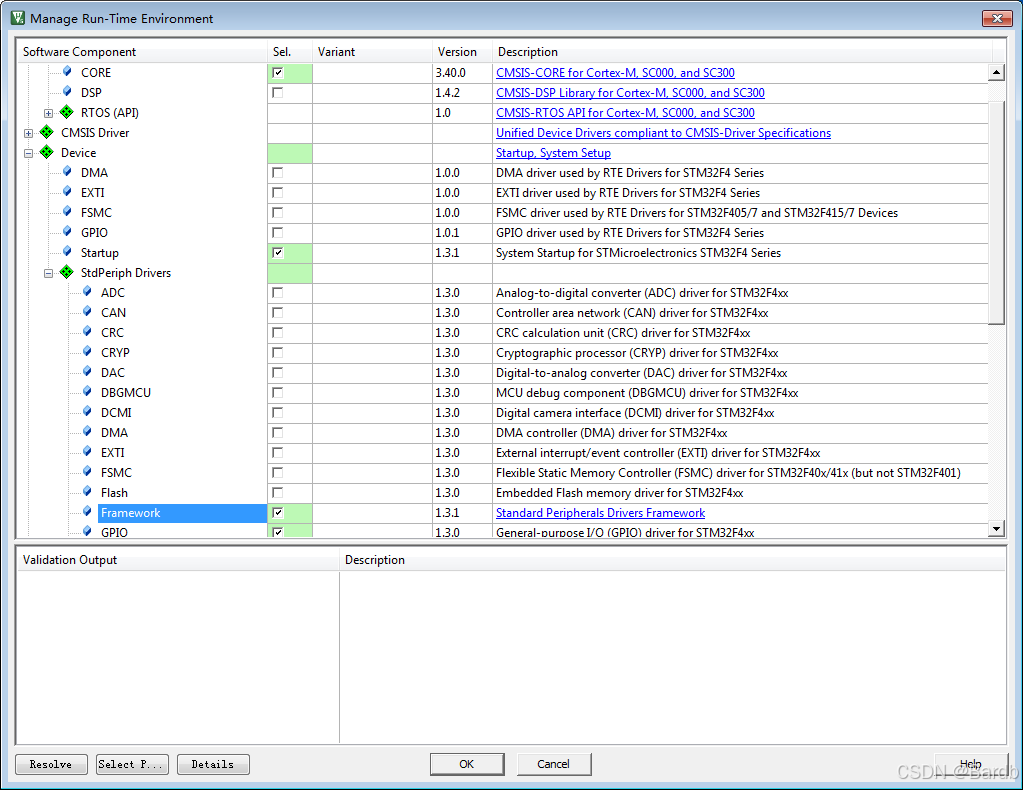

4、为当前工程，添加相应的库函数。



5、若库函数添加成功，则显示当前工程目录树。

二、添加main.c文件

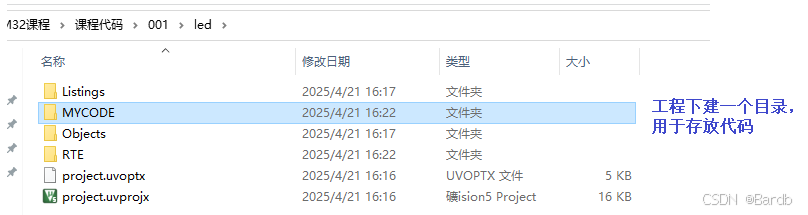

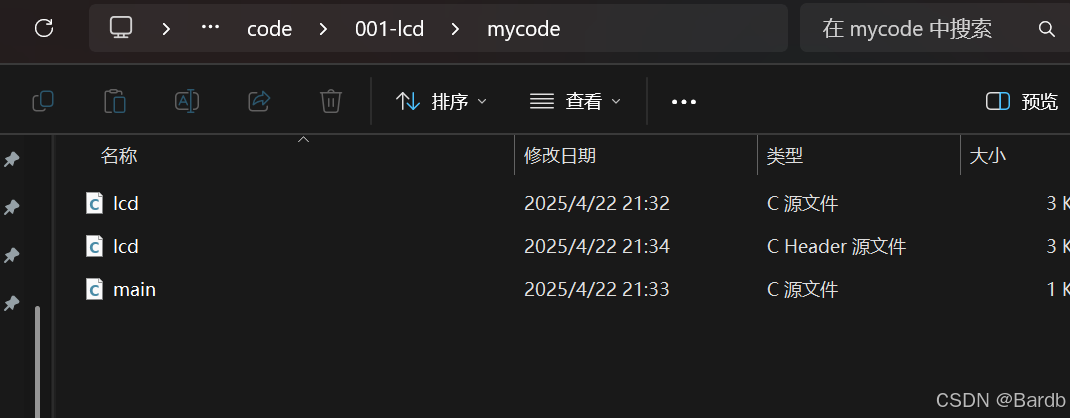

1、在当前工程目录/MYCODE下，先创建main.c

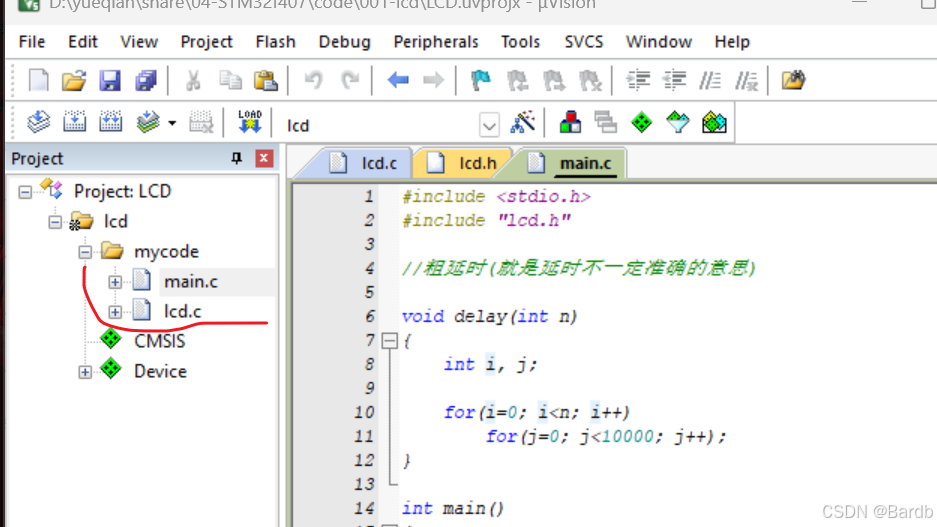

2、将main.c添加到工程当中

三、文本编辑器配置

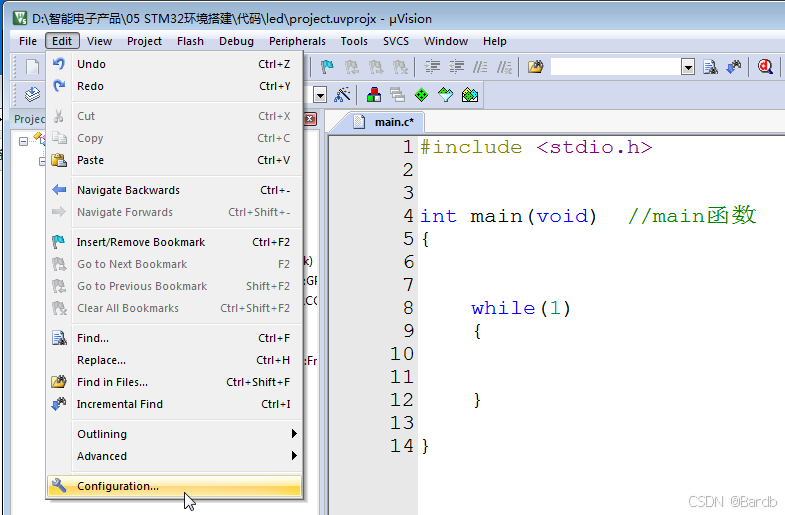

1. 在菜单栏“Edit”，在弹出的下拉菜单，选择“Configuration”。

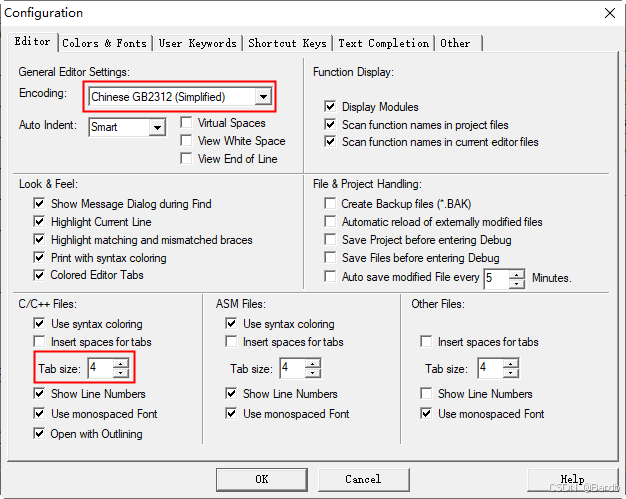

2. 如果部分源码显示的中文注释为乱码，里面的“Encoding”可以尝试配置为“Chinese GB2312(Simplified)”，Tab Size选择为4，代表按下Tab键的时候，就默认输入4个空格。

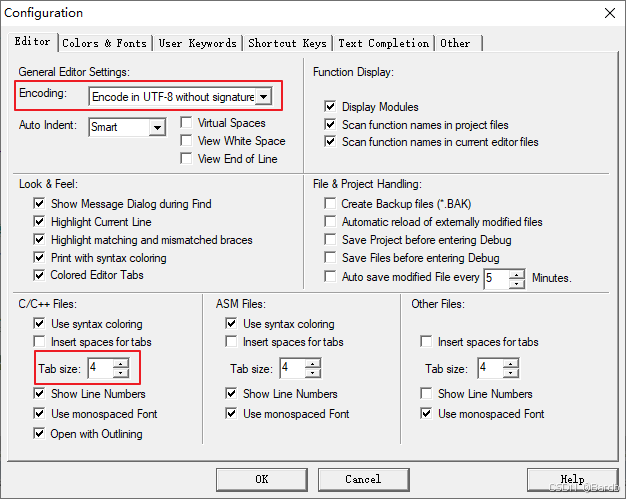

 [可选]在Editor标签页，里面的“Encoding”选择为“Encode in UTF-8 without signature”；Tab Size选择为4，代表按下Tab键的时候，就默认输入4个空格。

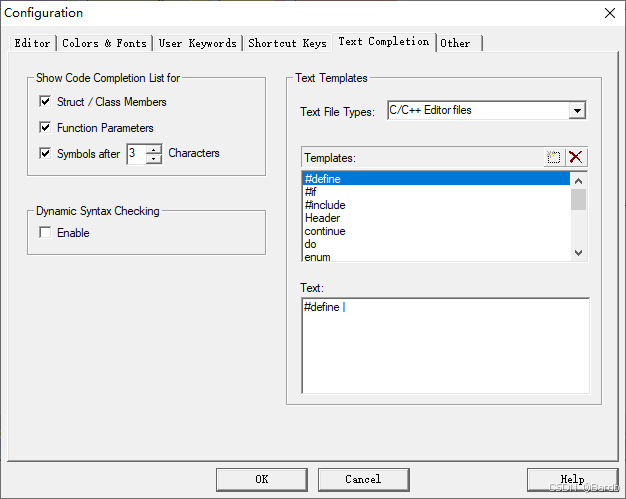

3. 添加自动补全功能，取消“Dynamic Syntax Checking”。

勾选“Symbols after 3 Characters”自动弹出可选的符号（函数名、变量名、宏定义名）。

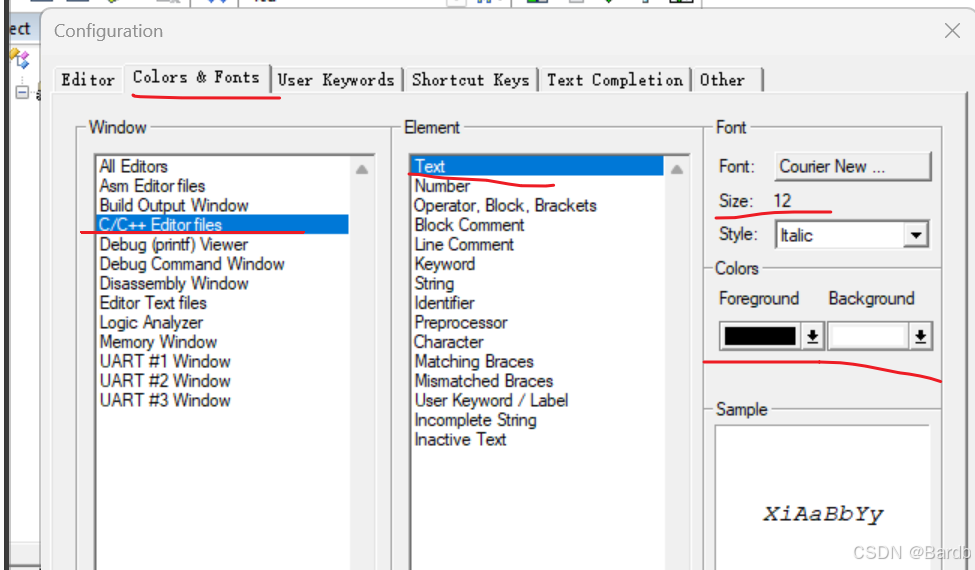

字体配置

四、目标平台配置

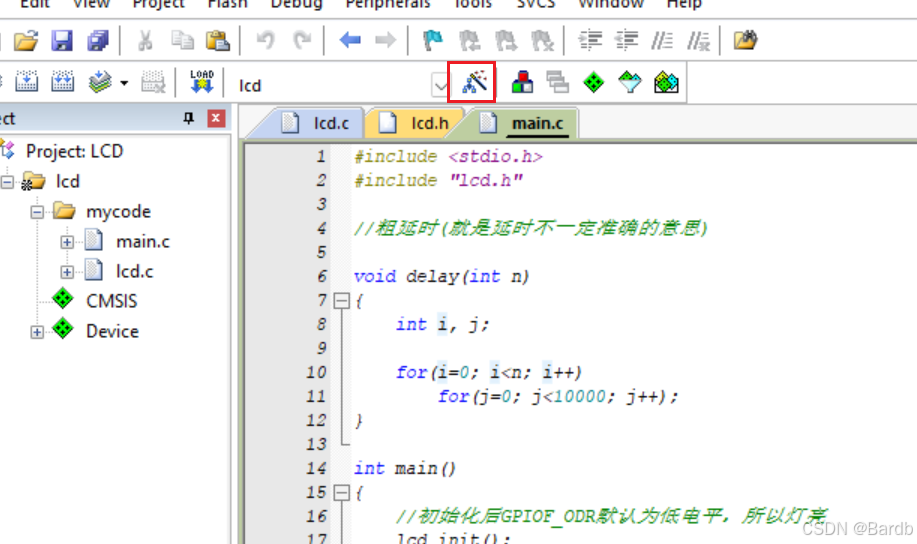

1、点击“Options for Target”按钮，进入目标平台配置标签页。

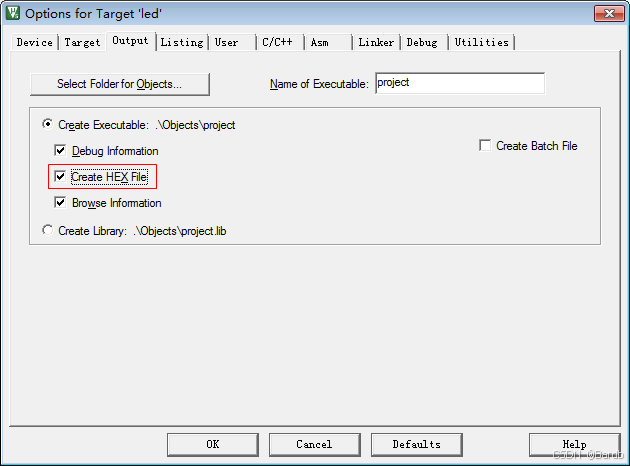

2、勾选生成输出Hex文件，该Hex文件在串口烧录程序的时候用到！

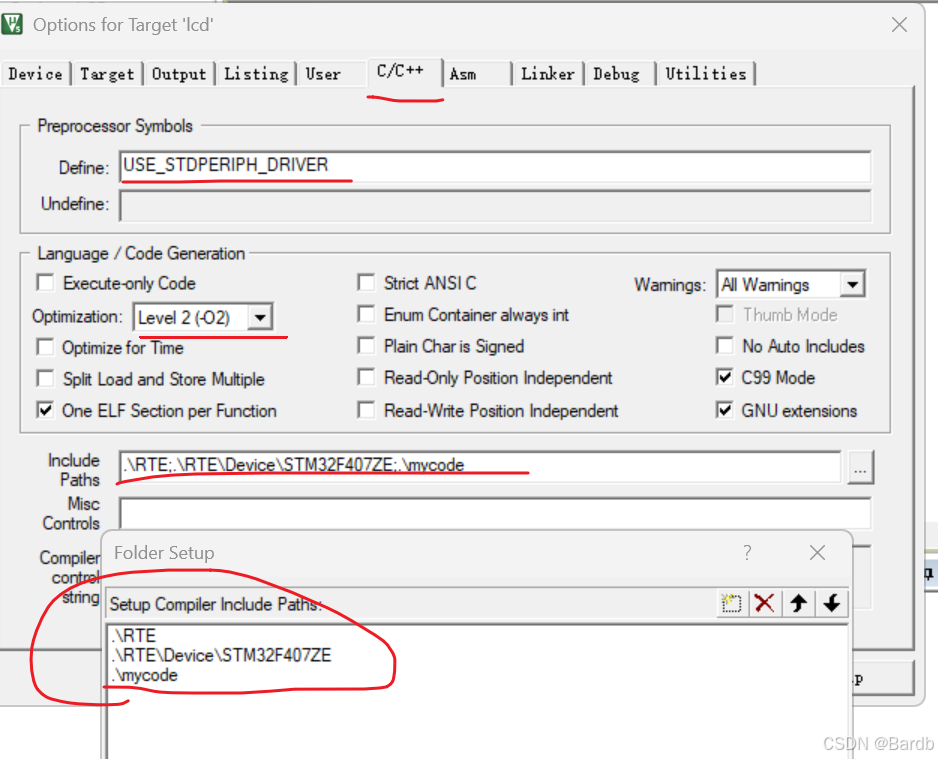

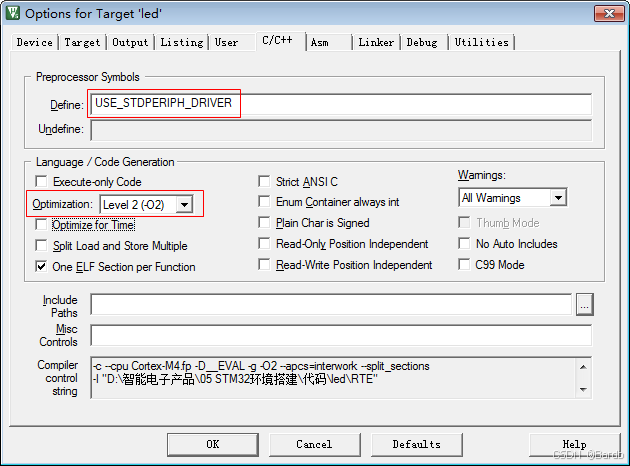

2．Define：添加“USE_STDPERIPH_DRIVER”，目的使用ST官方提供的库函数；代码优化等级推荐勾选为“Level 2（-O2）”，利于程序运行速度提高和体积减少。

3.最后指定头文件路径，否则Keil会提示头文件路径。

五、程序下载

1、下载前安装j-link的驱动：官方搜索名字下载即可。

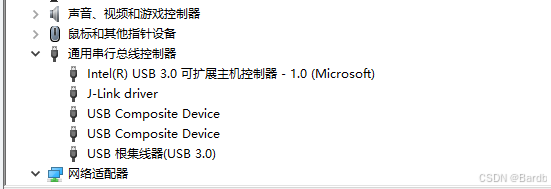

2、安装后，可在设备管理器中查看到设备，如果没有看到设备，则重新插拔下载器即可。

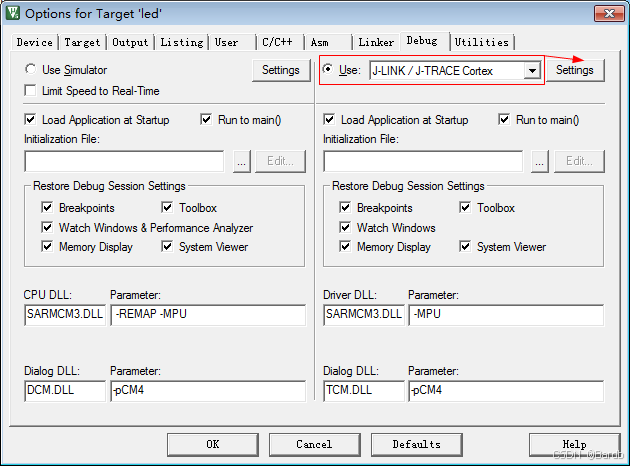

3、进入平台配置选项，切换到“Debug”标签页，然后按照下图选中“J-Link/J-TRACE Cortex”，接着点击“Settings”按钮。

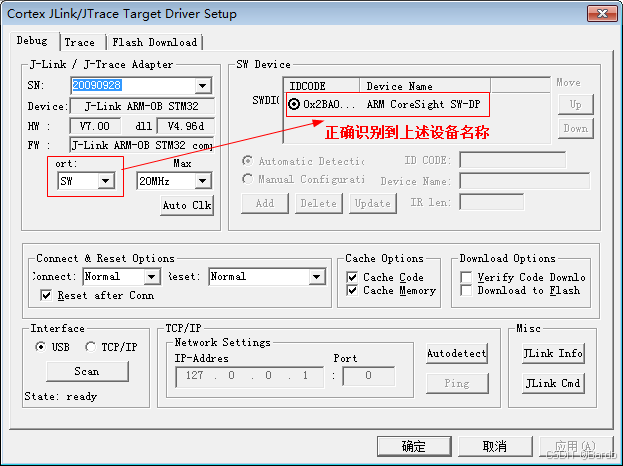

4、在“port:”选中“SW”，然后在“SW Device”显示框中能够看到设备名称，就代表说电脑能够识别到开发板的芯片。

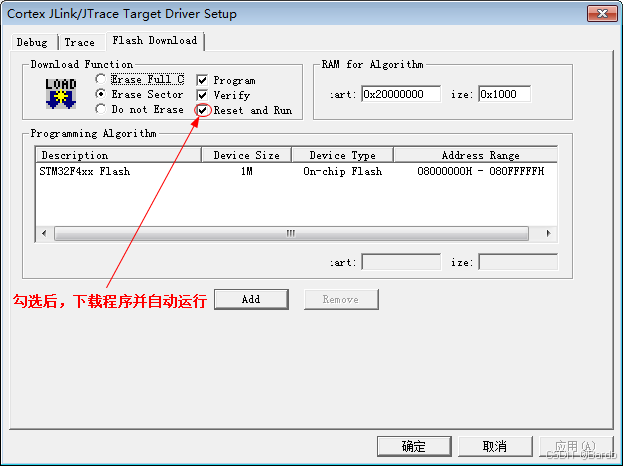

5、在“Flash Download”中，勾选“Reset and Run”，这样下载程序后，程序才会自动运行。

6、下载前，请确保j-link仿真下载器已经正确连接到开发板的SWD接口，确保micro usb线是数据线，而不是充电线。

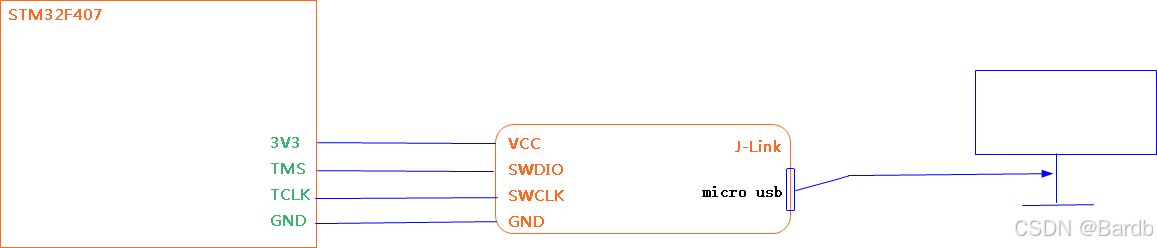

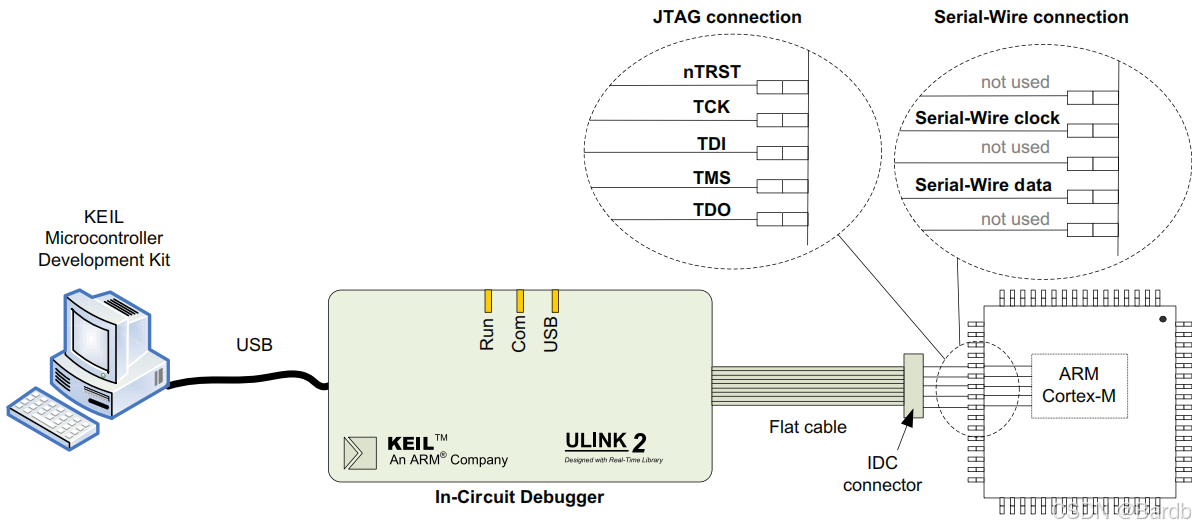

.连接示意图

注意：要一一对应相应的接口。

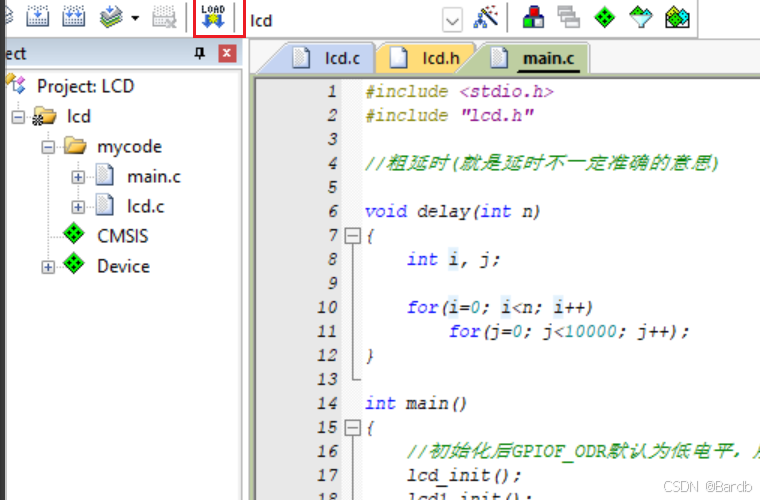

 7、点击“LOAD”按钮，程序就会下载到开发板。
