PCB材料选择需求分析实例

如何为PCB选择材料？

• 结构方面的要求

• 工厂的UL认证

• 考虑特殊材料的备料时间

举个例子，看看我们实际情况下该如何选择材料：为高层板选择中Tg无铅材料

需求分析

• 中Tg，意味着Tg值在150℃到170℃之间

• 与普通Tg料相比，中Tg的热性能更好，尤其是在无铅工艺中；与高Tg料相比，中Tg料在价格上更有优势

• 高层板通常指8L以上

• 对于中Tg材料，通常会查看Tg值、可靠性（如热应力循环）、抗CAF、备料时长和价格等信息

选择阶段

• 许多材料厂商都提供中Tg料，如SY、EMC、ITEQ和松下。

• 比较推荐使用的中Tg无铅材料是S1000H和IT-158，这两种材料都能经受连续4次层压

• 注意差异性，如SY的中Tg料S1000和S1000H之间存在的差异。

• 对于无卤素材料，可以选择R-1566(WN)、EM-370(5)、IT-150G，这些材料可以经受连续4次层压，也适用于HDI和埋孔式设计。

• 考虑到无卤素材料的热性能，优先推荐的是R-1566(WN)，这种材料的热性能是前述中Tg无卤素材料中最好的。

• 材料的价格，与购买量有关。有些工厂提供的中Tg价格低于普通Tg，而有些工厂的中Tg与高Tg材料价格相同，这取决于工厂对某个材料的采购情况。

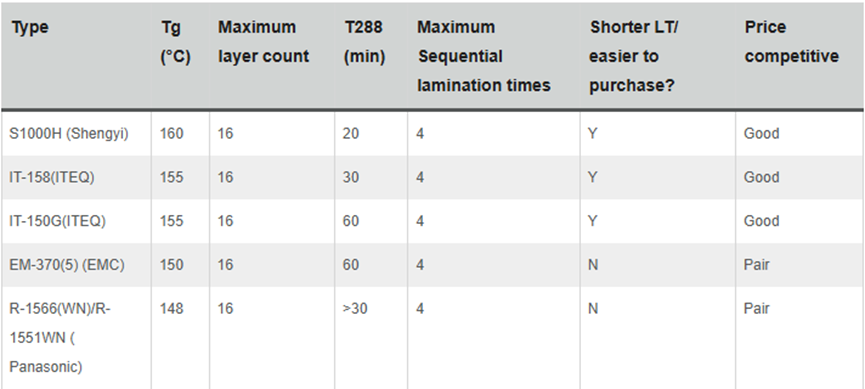

​​本示例中的关键参数表

如果您有关于PCB材料选择的更多疑惑，或不确定您的产品应该选择哪种材料，请联系我们，我们非常乐意为您提供技术支持。
