0 前言

官方教程：https://isaac-sim.github.io/IsaacLab/main/source/tutorials/04_sensors/add_sensors_on_robot.html
Isaacsim+Isaaclab安装：https://blog.csdn.net/m0_47719040/article/details/146389391?spm=1001.2014.3001.5502

传感器有助于智能体感受不同的环境信息，包括本体感受及外部感受。例如，可以使用摄像头传感器获取环境的视觉信息、可以使用接触传感器获取机器人与环境的接触信息。

在本教程中，我们将学习如何为机器人添加不同的传感器。本教程将使用 ANYmal-C机器人，该机器人是一个四足机器人，拥有12个自由度（四条腿每条腿3个自由度）。该机器人配备以下传感器：

机器人头部的摄像头传感器可以提供RGB-D图像
提供地形高度信息的高度扫描仪传感器
机器人脚上的接触传感器提供接触信息

教程对应的脚本为add_sensors_on_robot.py在scripts/tutorials/04_sensors目录下。

运行该程序：

进入安装 isaac lab 时创建的conda虚拟环境
在该环境下进入 isaac sim文件夹中运行source setup_conda_env.sh
终端中输入./isaaclab.sh -p scripts/tutorials/04_sensors/add_sensors_on_robot.py --num_envs 2 --enable_cameras运行你的代码。
与之前的教程类似，我们将资源和传感器添加到场景中。所有传感器都继承自sensors.SensorBase类，并通过各自的配置类进行配置。每个传感器实例都可以定义自己的更新周期，即传感器更新的频率。更新周期以秒为单位，通过sensors.SensorBaseCfg.update_period属性指定。

1 场景配置

将地面、灯光、机器人及传感器添加到场景中，该处使用第七讲、在Isaaclab中使用交互式场景中的方法创建场景。

# 使用配置类装饰器定义场景配置
@configclass
class SensorsSceneCfg(InteractiveSceneCfg):"""配置带传感器的机器人场景"""# 地面配置（继承自基础资产配置）ground = AssetBaseCfg(prim_path="/World/defaultGroundPlane",  # USD场景中的prim路径spawn=sim_utils.GroundPlaneCfg()  # 使用预定义的地面平面配置)# 环境光源配置dome_light = AssetBaseCfg(prim_path="/World/Light",  # 光源prim路径spawn=sim_utils.DomeLightCfg(intensity=3000.0,      # 光照强度（流明）color=(0.75, 0.75, 0.75)  # RGB颜色值（归一化）))# 机器人配置（使用ANYMAL-C的预设配置）robot: ArticulationCfg = ANYMAL_C_CFG.replace(  # 继承并修改基础配置prim_path="{ENV_REGEX_NS}/Robot"  # 使用正则表达式命名空间动态生成路径)# ---------- 传感器配置部分 ----------# 前视RGB-D相机配置camera = CameraCfg(prim_path="{ENV_REGEX_NS}/Robot/base/front_cam",  # 相机安装位置update_period=0.1,         # 更新周期0.1秒（10Hz）height=480, width=640,     # 图像分辨率640x480data_types=["rgb", "distance_to_image_plane"],  # 采集RGB和深度数据spawn=sim_utils.PinholeCameraCfg(  # 针孔相机模型参数focal_length=24.0,        # 焦距（毫米）focus_distance=400.0,      # 对焦距离（单位米）horizontal_aperture=20.955,# 水平孔径（毫米）clipping_range=(0.1, 1.0e5)# 可视范围（0.1m~100km）),offset=CameraCfg.OffsetCfg(   # 安装位姿偏移pos=(0.510, 0.0, 0.015),   # 位置偏移（X,Y,Z）米rot=(0.5, -0.5, 0.5, -0.5), # 四元数旋转（ROS坐标系约定）convention="ros"           # 使用ROS坐标系规范))# 地形高度扫描仪配置（基于射线投射）height_scanner = RayCasterCfg(prim_path="{ENV_REGEX_NS}/Robot/base",  # 安装基座位置update_period=0.02,          # 50Hz高速更新offset=RayCasterCfg.OffsetCfg(pos=(0.0, 0.0, 20.0)     # 扫描仪安装高度20米),attach_yaw_only=True,        # 仅跟随机器人偏航角旋转，无需考虑机器人的横滚和俯仰pattern_cfg=patterns.GridPatternCfg(  # 扫描模式配置resolution=0.1,          # 0.1米点间距size=[1.6, 1.0]          # 扫描范围1.6m X 1.0m),debug_vis=True,              # 启用调试可视化mesh_prim_paths=["/World/defaultGroundPlane"]  # 扫描目标地面)# 足端接触力传感器配置contact_forces = ContactSensorCfg(prim_path="{ENV_REGEX_NS}/Robot/.*_FOOT",  # 正则匹配所有足部关节update_period=0.0,           # 每物理步都更新（200Hz）history_length=6,            # 保留最近6次接触数据debug_vis=True               # 显示接触力矢量)

2 相机传感器

相机传感器可以通过sensors.CameraCfg进行配置。官方文档：https://isaac-sim.github.io/IsaacLab/main/source/api/lab/isaaclab.sensors.html#isaaclab.sensors.CameraCfg

摄像机传感器的配置包括以下参数：

spawn：要创建的 USD 相机类型。可以是PinholeCameraCfg或FisheyeCameraCfg。
offset：相机传感器与父级图元的偏移量。
data_types：要捕获的数据类型。可以是rgb、distance_to_image_plane、normals或 USD 相机传感器支持的其他类型。

为了将 RGB-D 摄像头传感器安装到机器人头部，我们需要指定相对于机器人基座的偏移量(CameraCfg.OffsetCfg)。

 # 前视RGB-D相机配置camera = CameraCfg(prim_path="{ENV_REGEX_NS}/Robot/base/front_cam",  # 相机安装位置update_period=0.1,         # 更新周期0.1秒（10Hz），这意味着相机传感器以 10Hz 的频率更新height=480, width=640,     # 图像分辨率640x480data_types=["rgb", "distance_to_image_plane"],  # 采集RGB和深度数据spawn=sim_utils.PinholeCameraCfg(  # 针孔相机模型参数focal_length=24.0,        # 焦距（毫米）focus_distance=400.0,      # 对焦距离（单位米）horizontal_aperture=20.955,# 水平孔径（毫米）clipping_range=(0.1, 1.0e5)# 可视范围（0.1m~100km）),offset=CameraCfg.OffsetCfg(   # 安装位姿偏移pos=(0.510, 0.0, 0.015),   # 位置偏移（X,Y,Z）米rot=(0.5, -0.5, 0.5, -0.5), # 四元数旋转（ROS坐标系约定）convention="ros"           # 使用ROS坐标系规范))

3 高度扫描仪传感器

高度扫描仪传感器使用NVIDIA Warp光线投射内核实现虚拟传感器。通过sensors.RayCasterCfg可以指定透射光线模式等。官方文档：https://isaac-sim.github.io/IsaacLab/main/source/api/lab/isaaclab.sensors.html#isaaclab.sensors.RayCasterCfg

在本教程中，基于射线投射的高度扫描仪安装在机器人的基座框架上。射线的图案使用pattern属性指定。对于均匀的网格图案，我们使用指定图案网格（GridPatternCfg）。

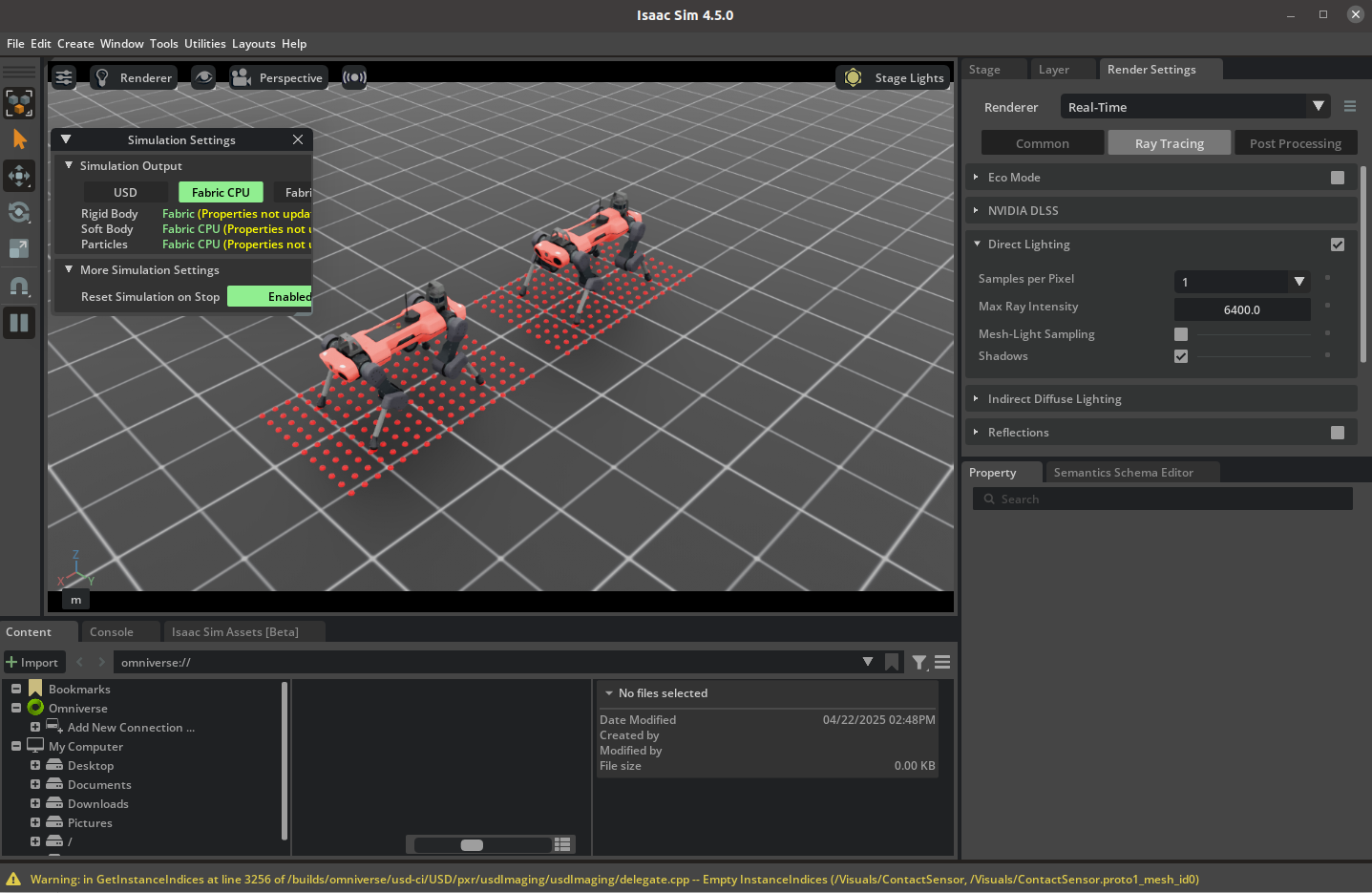

debug_vis参数是控制是否可以可视化射线击中网格的点。

    # 地形高度扫描仪配置（基于射线投射）height_scanner = RayCasterCfg(prim_path="{ENV_REGEX_NS}/Robot/base",  # 安装基座位置update_period=0.02,          # 50Hz高速更新offset=RayCasterCfg.OffsetCfg(pos=(0.0, 0.0, 20.0)     # 扫描仪安装高度20米),attach_yaw_only=True,        # 仅跟随机器人偏航角旋转，无需考虑机器人的横滚和俯仰pattern_cfg=patterns.GridPatternCfg(  # 扫描模式配置resolution=0.1,          # 0.1米点间距size=[1.6, 1.0]          # 扫描范围1.6m X 1.0m),debug_vis=True,              # 启用调试可视化mesh_prim_paths=["/World/defaultGroundPlane"]  # 扫描目标地面)

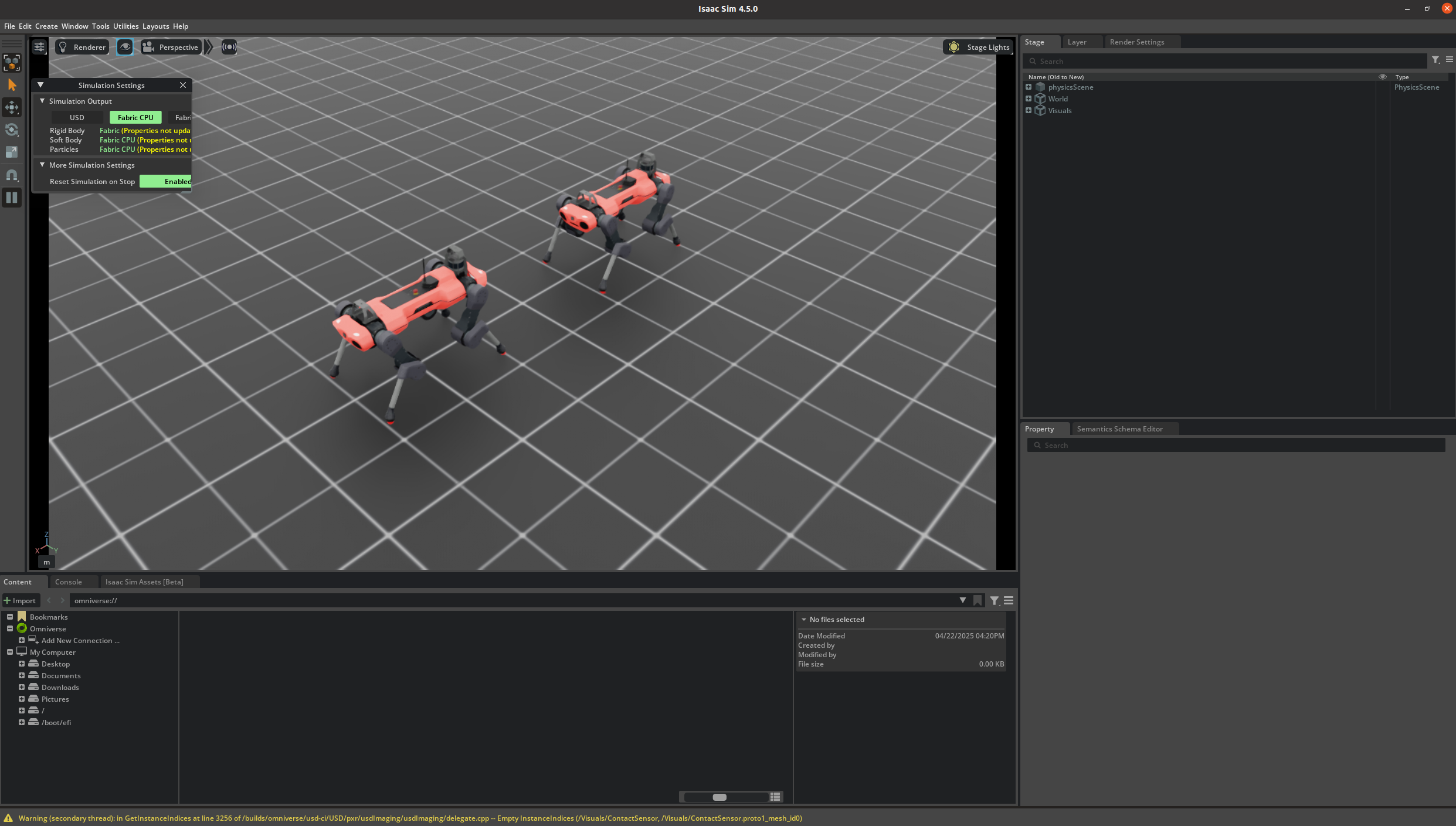

debug_vis参数改为False,可以看到网格状消失。
在这里插入图片描述

4 接触式传感器

通过sensors.ContactSensorCfg，我们可以指定想要获取接触信息的prim。官方文档：https://isaac-sim.github.io/IsaacLab/main/source/api/lab/isaaclab.sensors.html#isaaclab.sensors.ContactSensorCfg

在本教程中，我们将接触式传感器连接到机器人的脚上。机器人的脚分别命名为"LF_FOOT"、"RF_FOOT"、"LH_FOOT"和"RH_FOOT"。我们传递一个正则表达式".*_FOOT"来简化prim路径的指定。

# 足端接触力传感器配置contact_forces = ContactSensorCfg(prim_path="{ENV_REGEX_NS}/Robot/.*_FOOT",  # 正则匹配所有足部关节update_period=0.0,           # 每物理步都更新（200Hz）history_length=6,            # 保留最近6次接触数据debug_vis=True               # 显示接触力矢量)
