【OSG源码阅读】Day 2: 初始化流程

news 来源：原创 2025/4/23 8:48:47

在这里插入图片描述

昨天阅读了启动的过程，今天我们深入阅读下初始化的过程。

初始化流程

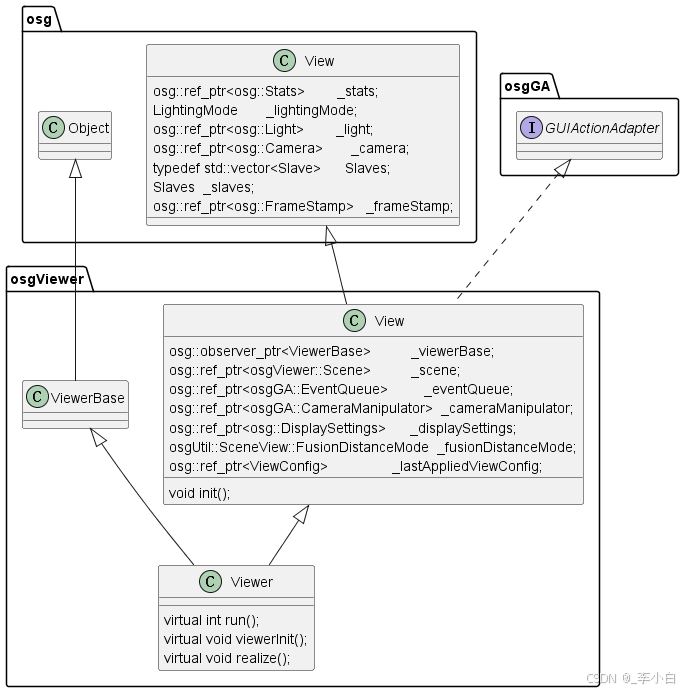

开始之前我们来看下这里的类图，结合类图来看本文的介绍：
在这里插入图片描述

init函数流程

frame函数其中有个viewerInit()

它的实现也很简单，就是去调用了init函数.

virtual void viewerInit() { init(); }

从这里就调用到了它的父类的init函数，init函数实现如下：

// View 类初始化函数实现
void View::init()
{// 输出调试信息，标记当前进入 View 初始化流程OSG_INFO<<"View::init()"<<std::endl;// 创建一个初始化用的事件对象（FRAME 类型事件）// 使用 ref_ptr 智能指针管理事件对象生命周期，防止内存泄漏osg::ref_ptr<osgGA::GUIEventAdapter> initEvent = _eventQueue->createEvent();initEvent->setEventType(osgGA::GUIEventAdapter::FRAME); // 设置事件类型为帧事件// 如果相机操作器有效，则用初始化事件对其进行初始化// CameraManipulator 负责处理相机视角控制（如鼠标键盘交互等）if (_cameraManipulator.valid()) // 检查相机操作器是否有效{// 调用相机操作器的初始化方法// 传入初始化事件和当前 View 对象的引用（*this）// 这允许操作器根据视图特性进行初始化设置_cameraManipulator->init(*initEvent, *this);}
}

这个函数也主要干了两件事：
1. 使用_eventQueue创建的事件对象
2. 初始化_cameraManipulator并传入该对象

我们继续来一个个介绍。

_eventQueue队列创建事件对象

_eventQueue是一个队列，它的声明在view类里。

osg::ref_ptr<osgGA::EventQueue>         _eventQueue;

其中EventQueue类的createEvent()都干了什么？让我们继续往下看：

/*** 创建新的事件对象实例* @return GUIEventAdapter* 新创建的事件对象指针，由调用方管理内存*/
GUIEventAdapter* EventQueue::createEvent()
{// 检查是否存在累积的事件状态if (_accumulateEventState.valid())  // 判断累积事件状态是否有效{// 当存在有效累积状态时：// 1. 使用拷贝构造函数基于当前累积状态创建新事件// 2. get() 方法从 ref_ptr 中获取原始指针// 3. 通过拷贝构造保证新事件继承当前所有状态（如鼠标位置、按键状态等）return new GUIEventAdapter(*_accumulateEventState.get());}else {// 当没有累积状态时：// 创建全新的默认初始化事件对象return new GUIEventAdapter();}
}

可见就是创建了个GUIEventAdapter对象。

源码路径：(include/osgGA/GUIEventAdapter.h)

GUIEventAdapter:

GUIEventAdapter 是 OpenSceneGraph (OSG) 中处理用户输入事件的核心类，它封装了所有与图形用户界面（GUI）相关的事件（如鼠标、键盘、窗口事件等），并将这些事件标准化为统一的接口。

初始化_cameraManipulator并传入该对象

先来看看_cameraManipulator是来干嘛的。

osg::ref_ptr<osgGA::CameraManipulator>  _cameraManipulator;

CameraManipulator:

osgGA::CameraManipulator 是 OpenSceneGraph (OSG) 中的一个类，用于控制场景中的相机行为。
它是 OSG 的事件处理和交互框架的一部分，属于 osgGA（Graphics Application）命名空间。
通过继承和实现 CameraManipulator，开发者可以创建自定义的相机控制器，用于实现第一人称视角、轨道视角、飞行模式等常见的 3D 场景导航方式。

嗯，这玩意原来就是用来控制camera的。

内置的 CameraManipulator

OSG 为我们提供了一些内置的 CameraManipulator 子类，用于实现不同的相机控制模式：

osgGA::TrackballManipulator

实现了类似 3D 轨道球的操作，允许用户通过鼠标拖动来旋转、平移和缩放场景。

osgGA::FlightManipulator

模拟飞行模式，用户可以通过鼠标和键盘控制相机的飞行方向和速度。

osgGA::DriveManipulator

模拟驾驶模式，适合于地面导航，例如车辆驾驶或步行。

osgGA::TerrainManipulator

专为地形导航设计，支持第一人称视角和地形跟随功能。

osgGA::FirstPersonManipulato

提供第一人称视角控制，常用于游戏开发。

嗯~，这样还是蛮方便的。当然我们也可以基于这个类自定义一个漫游器。

不过我们这里只是讲源码的流程，就不展示如何自定义了。

_cameraManipulator对象的值是通过View::setCameraManipulator函数来传入的。

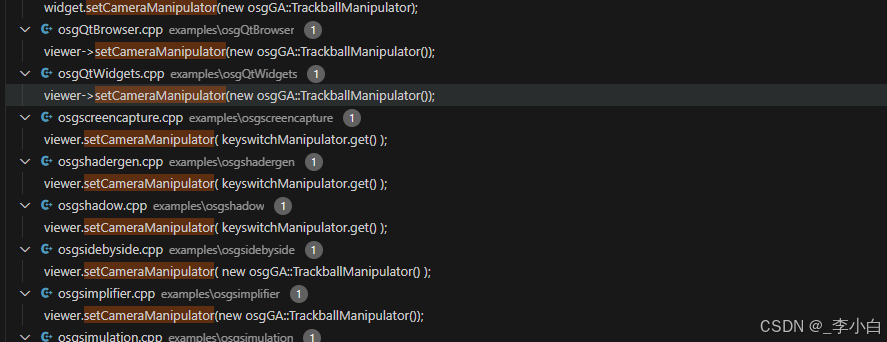

从源码中我们可以看到有很多的直接设置的osgGA::TrackballManipulator这个内置漫游器。
在这里插入图片描述
我们就来看看它的init函数。

TrackballManipulator的init函数

TrackballManipulator的代码路径：include/osgGA/TrackballManipulator.h

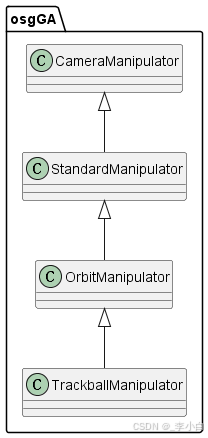

看看它的类图关系：
在这里插入图片描述

其中又有两个新的类，我们一个一个介绍。

osgGA::OrbitManipulator 是 OpenSceneGraph（OSG）图形库里 osgGA::CameraManipulator 的一个派生类。它为用户提供了一种基于轨道的相机控制方式，允许用户围绕一个中心点旋转、缩放以及平移相机，从而实现对 3D 场景不同视角的观察。

osgGA::StandardManipulator 是 OpenSceneGraph（OSG）中 osgGA::CameraManipulator 的一个派生类。它集成了多种常用的相机操作方式，为用户提供了一套标准化、便捷且功能丰富的相机控制方案，方便用户对 3D 场景进行不同视角的观察与交互。

最后其实调用的是StandardManipulator的`

void StandardManipulator::init( const GUIEventAdapter& /*ea*/, GUIActionAdapter& us )
{flushMouseEventStack();// stop animation_thrown = false;us.requestContinuousUpdate(false);
}
