【华为】防火墙双击热备-之-主备模式-单外网线路

news 来源：原创 2025/4/24 8:20:06

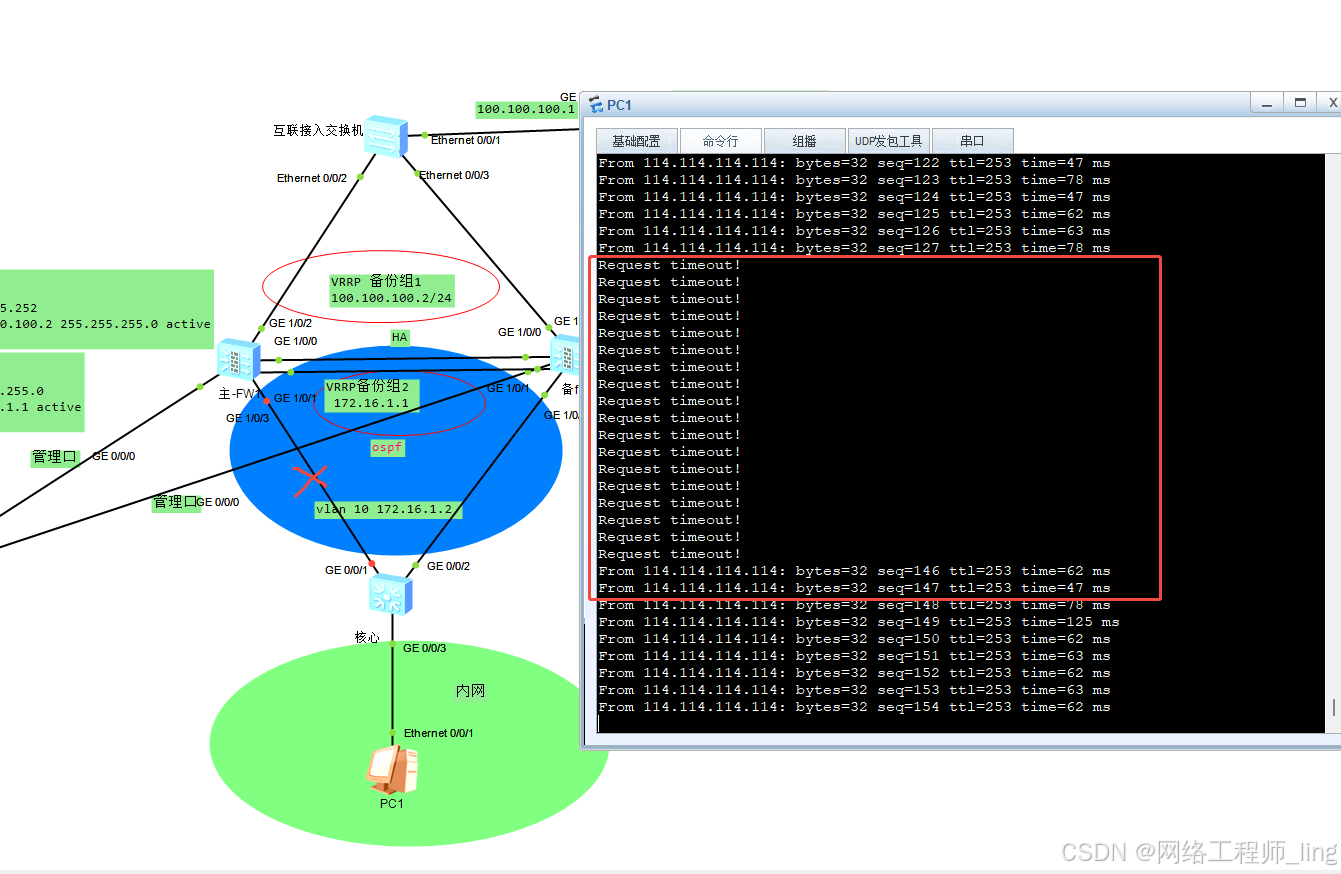

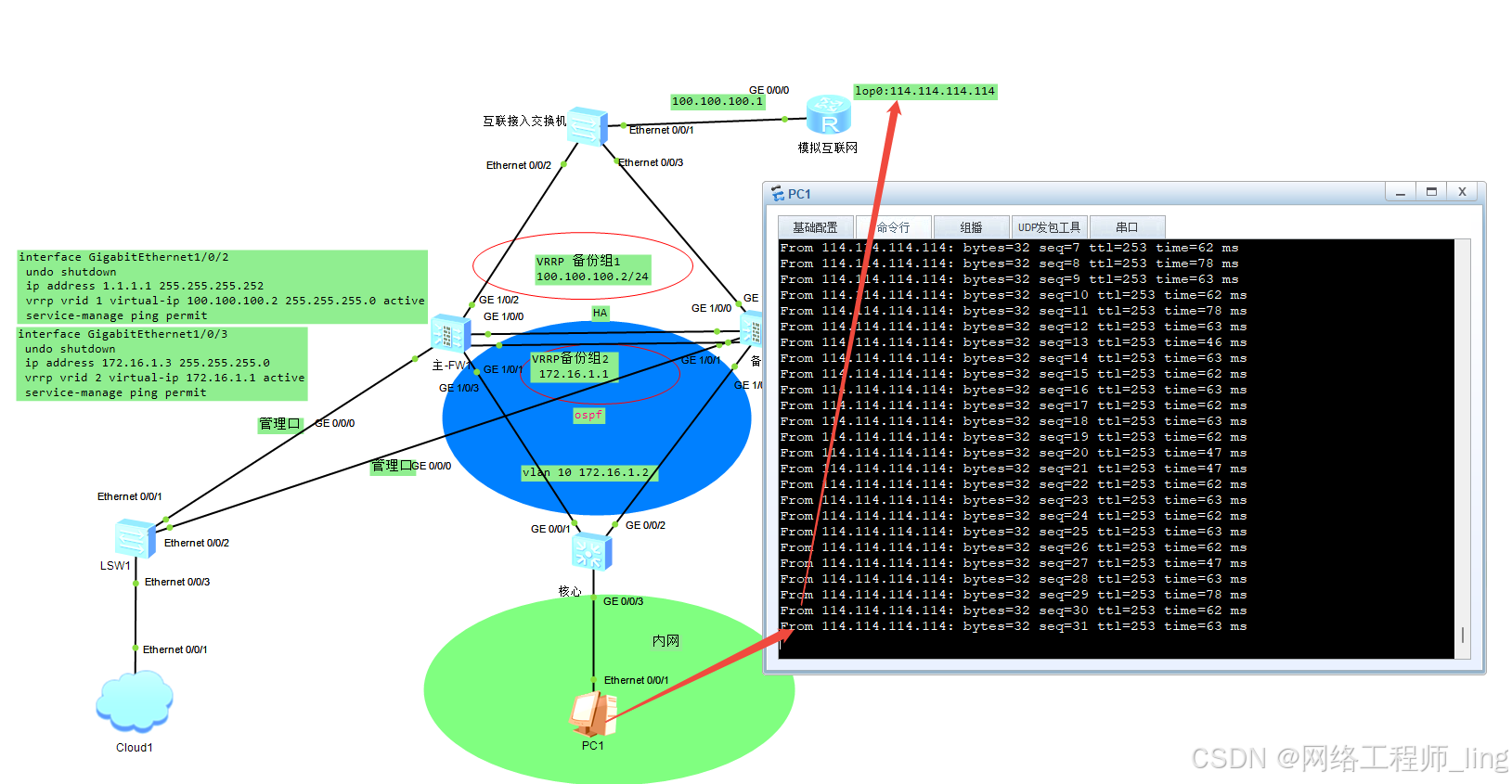

FW1和FW2的业务接口都工作在三层，上行连接二层交换机。上行交换机连接运营商的接入点，运营商为企业分配的IP地址为100.100.100.2。现在希望FW1和FW2以主备备份方式工作。正常情况下，流量通过FW1转发；当FW1出现故障时，流量通过FW2转发，保证业务不中断。

思考：

1、客户项目只有一根互联网线路、这种情况怎么接防火墙？

使用一台扩展交换机计入互联线路、也可以使用核心交换机复用

2、客户互联网只有一个公网ip、这种情况防火墙上公网ip地址怎么配置

这种情况防火墙接口ip只能配置一个私网ip、VRRP虚拟出公网对接ip

3、防火墙模式选择、主备模式还是负载分担模式

因为只有一条公网这种模式只能选择主备模式

1. 完成网络基本配置。
FW1	FW2
# 配置FW1和FW2的接口地址
interface GigabitEthernet1/0/2 undo shutdown ip address 1.1.1.1 255.255.255.252 service-manage ping permit # interface GigabitEthernet1/0/3 undo shutdown ip address 172.16.1.3 255.255.255.0 service-manage ping permit # interface Eth-Trunk1 ip address 10.1.1.1 255.255.255.252	interface GigabitEthernet1/0/2 undo shutdown ip address 1.1.1.2 255.255.255.252 service-manage ping permit # interface GigabitEthernet1/0/3 undo shutdown ip address 172.16.1.4 255.255.255.0 service-manage ping permit # interface Eth-Trunk1 ip address 10.1.1.2 255.255.255.252
各接口加入相应的安全区域。
firewall zone trust set priority 85 add interface GigabitEthernet0/0/0 add interface GigabitEthernet1/0/3 # firewall zone name HA set priority 60 add interface Eth-Trunk1	firewall zone trust set priority 85 add interface GigabitEthernet0/0/0 add interface GigabitEthernet1/0/3 # firewall zone name HA set priority 60 add interface Eth-Trunk1
在fw1和FW2上配置缺省路由，下一跳为100.100.100.1，使内网用户的流量可以正常转发至Router。
ip route-static 0.0.0.0 0.0.0.0 100.100.100.1	ip route-static 0.0.0.0 0.0.0.0 100.100.100.1
配置VRRP备份组
interface GigabitEthernet1/0/2 vrrp vrid 1 virtual-ip 100.100.100.2 255.255.255.0 active # interface GigabitEthernet1/0/3 vrrp vrid 2 virtual-ip 172.16.1.1 active	interface GigabitEthernet1/0/2 vrrp vrid 1 virtual-ip 100.100.100.2 255.255.255.0 standby # interface GigabitEthernet1/0/3 vrrp vrid 2 virtual-ip 172.16.1.1 standby

指定心跳接口，配置认证密钥，并启用双机热备功能
hrp enable hrp interface Eth-Trunk1 remote 10.1.1.2	hrp enable hrp interface Eth-Trunk1 remote 10.1.1.1
在fw1主上配置安全策略。双机热备状态成功建立后，FW1的安全策略配置会自动备份到FW2备上。
# 配置安全策略，允许内网用户访问Internet。
security-policy rule name local_to_YD source-zone local action permit rule name TRUST_TO_YD source-zone trust destination-zone YD action permit nat-policy rule name TO_INTERNET source-zone trust destination-zone YD action source-nat address-group GW nat address-group GW 0 mode pat section 0 100.100.100.2 100.100.100.2
OSPF 配置
ospf 1 default-route-advertise cost 500 type 1 area 0.0.0.0 network 172.16.1.3 0.0.0.0 #	ospf 1 default-route-advertise cost 500 type 1 area 0.0.0.0 network 172.16.1.4 0.0.0.0 #
核心交换机ospf配置
ospf 1 area 0.0.0.0 network 172.16.20.1 0.0.0.0 network 172.16.1.2 0.0.0.0
