（一）知识点

  1.1定义

       数据流图或数据流程图（Data Flow Diagram，简称DFD），是需求分析阶段（结构化分析 SA）中主要表达工具 ,  用于表示软件模型的一种图示方法。它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型 。 DFD是系统设计自上而下方法中使用的一种设计工具。

      数据流图 显示系统的输入、输出，数据如何通过系统前进、数据将被存储在何处。它不显示关于进程计时的信息，也不显示关于进程将按顺序还是并行运行的信息，而不像传统的关注控制流的结构化流程图，或者UML活动工作流程图。数据流图从数据传递和加工的角度，以图形的方式刻画数据流从输入到输出的移动变换过程，帮助我们理解系统是如何处理和传输数据的。因为数据流图是逻辑系统的图形表示，即使是非计算机专业的人员也能理解。

        优势：1）清晰理解系统如何处理数据
                   2）与团队成员有效沟通系统设计
                   3）在设计阶段识别潜在问题

1.2 数据流图的基本元素

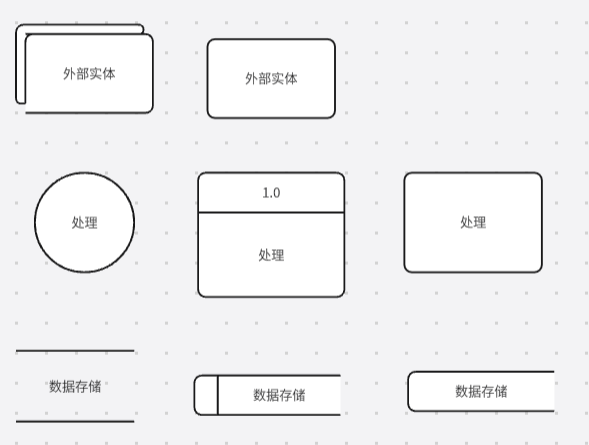

数据流图：描述系统中数据的流动、存储和处理过程，主要由外部实体、处理过程、数据存储、数据流 组成。

1.外部实体：用方形、立方体表示系统外部的参与者。数据的源点或终点，代表系统之外的实体，可以是人、物或其他软件系统。

2.加工/处理过程：用圆角矩形 或 圆形 或 椭圆方框表示数据处理的步骤。处理加工是对数据进行处理的单元，它接收一定的数据输入，对其进行处理，并产生输出。描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据。
3.数据存储/文件：用两条平行线（或矩形加双杠）表示数据的存储位置。表示信息的静态存储，可以代表文件、文件的一部分、数据库的元素等。

4.数据流：用箭头的线表示数据的流向。数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名，以反映该数据流的含义。

方框：表示数据的源点或终点。

圆或椭圆：表示加工

箭头：表示数据流

双杠：表示数据存储



1.3 数据流图层级

数据流图通常分为多个层次，从上层到下层逐步展示系统或程序的细节

       可分为：顶层数据流图、中层数据流图和底层数据流图。

                     除顶层数据流图外，其他数据流图从零开始编号。

（1）顶层数据流图：显示系统或程序与外部实体的交互和主要的数据流动。顶层只含有一个加工表示整个系统；输出和输入数据流为系统的输入数据和输出数据，表明系统的范围，以及与外部环境的数据交换关系。

（2）中层数据流图：是对父层数据流图中某个加工进行细化，而它的某个加工也可以再次细化，形成子图；中间层次的多少，一般视系统的复杂程度而定。

（3）底层数据流图
