【ESP32-IDF笔记】07-ADC 配置和使用

news 来源：原创 2025/4/24 9:00:42

配置环境

Visual Studio Code ：版本1.98.2
ESP32：ESP32-S3
ESP-IDF：V5.4

ESP32 ADC介绍

ADC介绍

ESP32-S3 集成了两个 12 位 SAR ADC，共支持 20 个模拟通道输入。为了实现更低功耗，ESP32-S3 的 ULP 协处理器也可以在睡眠方式下测量电压，此时，可通过设置阈值或其他触发方式唤醒 CPU。
在这里插入图片描述

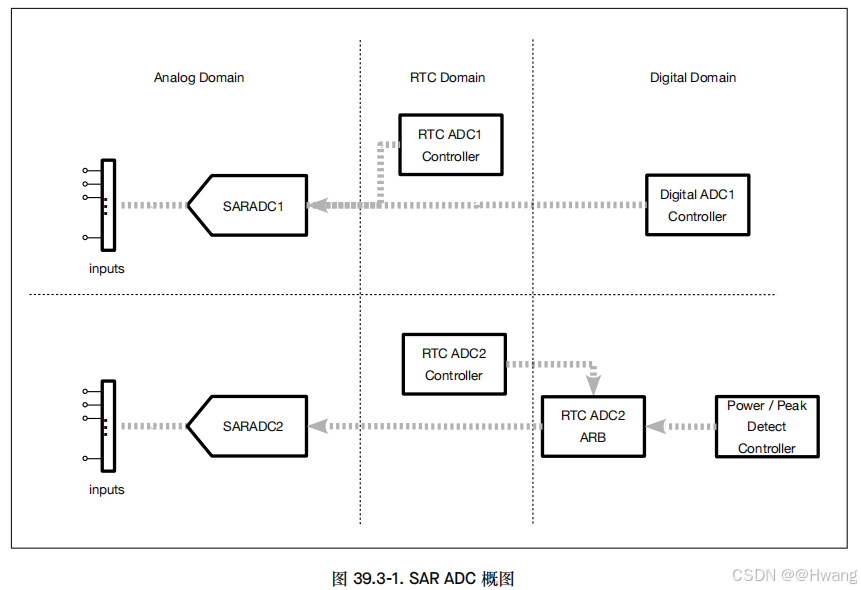

如图 39.3-1 所示，SAR ADC 由四个专用控制器控制，包括：

一个数字控制器，支持高性能多通道扫描和 DMA 连续转换，包括：

– DIG ADC1 控制器 (Digital ADC1 Controller)
两个 RTC 控制器，支持在低功耗模式下工作和单次转换，包括：

– RTC ADC1 控制器 (RTC ADC1 Controller)

– RTC ADC2 控制器 (RTC ADC2 Controller)
一个内部控制器，即 PWDET 控制器 (Power/Peak Detect Controller)，用于 RF 功率检测。注意，此控制器仅供 RF 内部使用

注意

ADC2_CH… 模拟功能不能和 Wi-Fi 同时使用。

ESP32-S3 的 DIG ADC2 控制器无法正常工作，该章节中已删除其相关信息，详见。ESP32-S3 系列芯片勘误表

‍

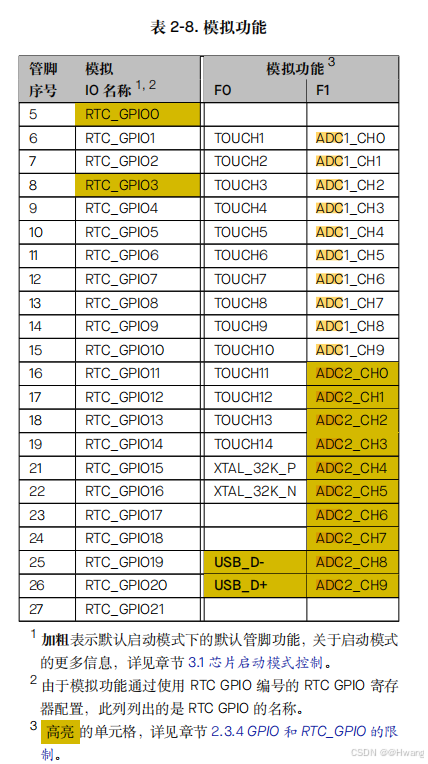

管脚分配

SAR ADC 管脚通过 IO MUX 与 GPIO1 ~ GPIO20、RTC_GPIO1 ~ RTC_GPIO20、触摸传感器接口、UART 接口、SPI接口、以及 USB_D- 和 USB_D+ 管脚复用。

在这里插入图片描述

ADC 特性

SAR ADC 具有以下特性：

四个控制器均配有独立的 ADC Reader 模块，见图 39.3-2
支持 DIG ADC1 控制器和 RTC ADC1 控制器通过软件选择的方式获取 SAR ADC1 的控制权
支持 RTC ADC2 控制器和 PWDET 控制器通过仲裁的方式按照指定的仲裁方式，轮流获取 SAR ADC2 的控制权
支持 12 位采样分辨率
支持采集最多 20 个管脚上的模拟电压
RTC ADC1/2 控制器：
- 支持单次转换
- 支持在低功耗模式下工作，如 Deep-sleep
- 可由 ULP 协处理器配置
DIG ADC1 控制器：
- 配有多通道扫描控制模块，支持多通道扫描模式
- 提供模式控制模块，支持单 SAR ADC 采样模式
- 在多通道扫描模式下，支持自定义扫描通道顺序
- 提供两个滤波器，滤波系数可配
- 支持阈值监控，采样值大于设置的高阈值或小于设置的低阈值将产生中断
- 支持 DMA

• PWDET 控制器：用于 RF 功率检测（仅供内部使用

SAR ADC 架构

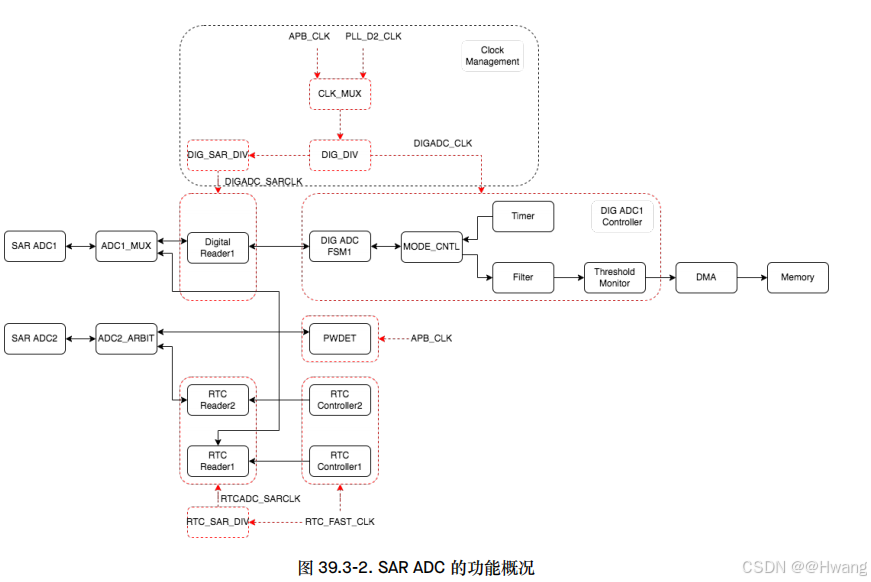

SAR ADC 的主要元件与连接情况见图 39.3-2。
在这里插入图片描述

—>：时钟信号
：时钟分频器、多路器、以及时钟作用的模块

如图 39.3-2 所示，SAR ADC 模块主要包括以下部分：

SAR ADC1：可对 10 个通道进行电压检测；
SAR ADC2：可对 10 个通道进行电压检测；
时钟管理 (Clock Management)：对时钟源进行选择和分频：
- DIG ADC1 控制器时钟源：可选择 APB_CLK 或 PLL_D2_CLK；
- DIG ADC1 控制器分频时钟：
  - DIGADC_SARCLK：SAR ADC1、SAR ADC2、Digital Reader1 的工作时钟；其中控制DIGADC_SARCLK 分频的 DIG_SAR_DIV 的分频系数至少是 2 分频，且 DIGADC_SARCLK 的频率不能超过 5 MHz，具体配置见 APB_SARADC_SAR_CLK_DIV；
  - DIGADC_CLK：DIG ADC FSM1 的工作时钟。
- RTC ADC 控制器时钟源：RTC_FAST_CLK
- RTC ADC 控制器分频时钟：
  - RTCADC_SARCLK：SAR ADC1、SAR ADC2、RTC Reader1 和 RTC Reader2 的工作时钟；其中控制 RTCADC_SARCLK 分频的 RTC_SAR_DIV 的分频系数至少是 2 分频，且 RTCADC_SARCLK 的频率不能超过 5 MHz；
仲裁器 (ADC2_ARBIT)：用于选择使用 SAR ADC2 的控制器，可以是 RTC ADC2 控制器或 PWDET 控制器。仲裁器不仅仲裁控制信号，还会根据授权的控制器选择 SAR ADC2 的时钟。
定时器 (Timer)：DIG ADC1 专用定时器，可发起采样使能信号。
DIG ADC FSM1：用于
- 接收定时器提供的采样使能信号
- 根据样式表生成 SAR ADC1 的采样配置
- 驱动 Digital Reader1 模块读取 ADC 采样值
- 并将采样值传输到滤波器、存储器等后续数据处理模块
Filter：滤波器 0 和滤波器 1，可对目标通道的采样数据进行滤波处理。
Threshold Monitor：阈值监控器 0 和阈值监控器 1。可在采样值大于设定的高阈值，或小于设定的低阈值时触发中断。
模式控制模块 (MODE CNTL)：用于过滤定时器触发的采样信号，支持单 SAR ADC 采样模式。
Digital Reader1：由 DIG ADC FSM1 驱动，读取 SAR ADC1 的数值。
RTC Controller1/2：提供采样使能信号，根据配置驱动 RTC Reader1/2 模块读取 SAR ADC1/2 的采样值，并存储采样数据。
RTC Reader1/2：由 RTC Controller1/2 驱动，读取 SAR ADC1/2 的数值。

本章节数据是在 ADC 外接 100 nF 电容、输入为 DC 信号、25 °C 环境温度、Wi-Fi 关闭条件下的测量结果。

ADC 转换和衰减

SAR ADC 转换模拟信号时，通过该函数获取的 ADC 转换结果为原始数据。可以使用以下公式，根据 ADC 原始结果计算电压：

$V o u t = Do u t * Vma x / D ma x$

Vout	数字输出结果，代表电压。
Dout	ADC 原始数字读取结果。
Vmax	可测量的最大模拟输入电压，与 ADC 衰减相关
Dmax	输出 ADC 原始数字读取结果的最大值，即 2^位宽，位宽即之前配置的 `adc\_oneshot\_chan\_cfg\_t::bitwidth`。

如需转换大于 Vref 的电压，信号输入 SAR ADC 前可进行衰减。衰减可配置为 0 dB、2.5 dB、6 dB 和 12dB。

衰减	输入范围
0 dB	0~1.1V
2.5 dB	0~2.5V
6 dB	0~2.2V
12dB	0~3.3V

单次转换模式

‍

简介

模数转换器集成于芯片，支持测量特定模拟 IO 管脚的模拟信号。

ESP32-S3 有 {SOC_ADC_PERIPH_NUM} 个 ADC 单元，可以在以下场景使用：

生成 ADC 单次转换结果
生成连续 ADC 转换结果

使用方法

资源分配

ADC 单次转换模式驱动基于 ESP32-S3 SAR ADC 模块实现，不同的 ESP 芯片可能拥有不同数量的独立 ADC。对于单次转换模式驱动而言，ADC 实例以 adc_oneshot_unit_handle_t 表示。

请设置所需的初始配置结构体 adc_oneshot_unit_init_cfg_t 安装 ADC 实例，具体如下：

adc_oneshot_unit_init_cfg_t::unit_id 选择 ADC。请参阅技术规格书，了解对应 ADC 的专用模拟 IO 管脚。
adc_oneshot_unit_init_cfg_t::clk_src 选择 ADC 的时钟源。设置为 0 时，驱动程序将使用默认时钟源，详情请参阅 adc_oneshot_clk_src_t。
adc_oneshot_unit_init_cfg_t::ulp_mode 设置是否支持 ADC 在 ULP 模式下工作。

完成 ADC 初始配置后，使用已设置的初始配置结构体 adc_oneshot_unit_init_cfg_t 调用 adc_oneshot_new_unit()。如果分配成功，该函数将返回 ADC 单元实例句柄。

该函数可能因参数无效、内存不足等原因返回错误代码。比如，当要分配的 ADC 实例已经注册时，该函数会返回 ESP_ERR_NOT_FOUND 错误。可用 ADC 数量可通过 SOC_ADC_PERIPH_NUM 查看。

如果不再需要先前创建的 ADC 单元实例，请调用 adc_oneshot_del_unit() 回收该实例，相关的硬件和软件资源也会回收。

在普通单次转换模式下创建 ADC 单元实例句柄

adc_oneshot_unit_handle_t adc1_handle;
adc_oneshot_unit_init_cfg_t init_config1 = {.unit_id = ADC_UNIT_1,.ulp_mode = ADC_ULP_MODE_DISABLE,
};
ESP_ERROR_CHECK(adc_oneshot_new_unit(&init_config1, &adc1_handle));

回收 ADC 单元实例

ESP_ERROR_CHECK(adc_oneshot_del_unit(adc1_handle));

配置 ADC 单元实例

创建 ADC 单元实例后，请设置 adc_oneshot_chan_cfg_t 配置 ADC IO 以测量模拟信号，具体如下：

adc_oneshot_chan_cfg_t::atten，ADC 衰减。请参阅技术规格书 > ADC 特性。
adc_oneshot_chan_cfg_t::bitwidth，原始转换结果的位宽。

备注

ADC IO 及其对应的 ADC 通道编号，请参阅技术规格书。

此外，可以使用 adc_continuous_io_to_channel() 和 adc_continuous_channel_to_io() 了解 ADC 通道和 ADC IO。

为使以上设置生效，请使用上述配置结构体调用 adc_oneshot_config_channel()，并指定要配置的 ADC 通道。函数 adc_oneshot_config_channel() 支持多次调用，以配置不同的 ADC 通道。驱动程序将在内部保存每个通道的配置。

配置两个 ADC 通道

adc_oneshot_chan_cfg_t config = {.bitwidth = ADC_BITWIDTH_DEFAULT,.atten = ADC_ATTEN_DB_12,
};
ESP_ERROR_CHECK(adc_oneshot_config_channel(adc1_handle, EXAMPLE_ADC1_CHAN0, &config));
ESP_ERROR_CHECK(adc_oneshot_config_channel(adc1_handle, EXAMPLE_ADC1_CHAN1, &config));

‍

读取转换结果

完成上述配置后，ADC 即可测量来自配置好的 ADC 通道的模拟信号。调用 adc_oneshot_read() 可以获取 ADC 通道的原始转换结果。

adc_oneshot_read() 可安全使用。ADC 由其他驱动程序/外设共享，请参阅硬件限制。函数 adc_oneshot_read() 使用互斥锁，避免与其他函数同时使用硬件，因此该函数不应在 ISR 上下文中使用。当 ADC 由其他驱动程序/外设占用时，该函数可能出错，并返回 ESP_ERR_TIMEOUT 错误。此时，ADC 原始结果无效。

该函数可能因参数无效而调用失败。

通过该函数获取的 ADC 转换结果为原始数据。可以使用以下公式，根据 ADC 原始结果计算电压：

Vout = Dout * Vmax / Dmax       (1)

其中：

Vout	数字输出结果，代表电压。
Dout	ADC 原始数字读取结果。
Vmax	可测量的最大模拟输入电压，与 ADC 衰减相关，请参考技术参考手册 > `片上传感器与模拟信号处理`。
Dmax	输出 ADC 原始数字读取结果的最大值，即 2^位宽，位宽即之前配置的 `adc_oneshot_chan_cfg_t::bitwidth`。

若需进一步校准，将 ADC 原始结果转换为以 mV 为单位的电压数据，请参ADC 校准章节。

读取原始结果

ESP_ERROR_CHECK(adc_oneshot_read(adc1_handle, EXAMPLE_ADC1_CHAN0, &adc_raw[0][0]));
ESP_LOGI(TAG, "ADC%d Channel[%d] Raw Data: %d", ADC_UNIT_1 + 1, EXAMPLE_ADC1_CHAN0, adc_raw[0][0]);ESP_ERROR_CHECK(adc_oneshot_read(adc1_handle, EXAMPLE_ADC1_CHAN1, &adc_raw[0][1]));
ESP_LOGI(TAG, "ADC%d Channel[%d] Raw Data: %d", ADC_UNIT_1 + 1, EXAMPLE_ADC1_CHAN1, adc_raw[0][1]);

硬件限制

随机数生成器 (RNG) 以 ADC 为输入源。使用 ADC 单次转换模式驱动从 RNG 生成随机数时，随机性会减弱。
一个 ADC 单元每次只能在一种操作模式下运行，可以是连续模式或单次模式。adc_oneshot_start() 提供了保护措施。
Wi-Fi 也使用 ADC2，adc_oneshot_read() 提供了 Wi-Fi 驱动与 ADC 单次转换模式驱动间的保护。

电源管理

启用电源管理，即启用 CONFIG_PM_ENABLE 时，系统在空闲状态下可能会调整系统时钟频率。然而，ADC 单次转换模式驱动以轮询例程运行，adc_oneshot_read() 会不断检查 CPU 是否完成读取，直到函数返回。在此期间，ADC 单次转换模式驱动程序所在的任务不会受阻塞。因此，在读取时时钟频率保持稳定。

IRAM 安全

flash 写入/擦除、OTA 等原因都可能导致 cache 禁用，此时，默认不应运行任何 ADC 单次转换模式驱动 API。如果在禁用 cache 时执行了 ADC 单次转换模式驱动 API，可能会出现类似 Illegal Instruction 或 Load/Store Prohibited 的错误。

线程安全

adc_oneshot_new_unit()
adc_oneshot_config_channel()
adc_oneshot_read()

上述函数均为线程安全，使用时，可以直接从不同的 RTOS 任务中调用以上函数，无需额外锁保护。

adc_oneshot_del_unit() 非线程安全。此外，与上文中线程安全的函数一起调用该函数时，可能导致线程安全函数的调用出错。

API 参考

头文件

#include "esp_adc/adc_oneshot.h"

组件：components/esp_adc/include/esp_adc/adc_oneshot.h

REQUIRES esp_adc

功能API

创建特定 ADC 单元的句柄

adc_oneshot_new_unit esp_err_t （const adc_oneshot_unit_init_cfg_t *init_config， adc_oneshot_unit_handle_t *ret_unit)

参数:

init_config – [in] 驱动程序初始配置
ret_unit – [out] ADC 单元手柄

ESP_OK：成功时
ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_NO_MEM：无内存
ESP_ERR_NOT_FOUND：要申请的 ADC 外设已在使用
ESP_FAIL ：时钟源未正确初始化

备注

此 API 是线程安全的。有关更多详细信息，请参阅 ADC 编程指南

设置 ADC oneshot 模式所需的配置

esp_err_t adc_oneshot_config_channel（adc_oneshot_unit_handle_t handle、adc_channel_t channel、const adc_oneshot_chan_cfg_t *config)

参数:

handle – [in] ADC 手柄
channel – 要配置的 [in] ADC 通道
config – [in] ADC 配置

ESP_OK：成功时
ESP_ERR_INVALID_ARG：参数无效

获取一个 ADC 转换原始结果

esp_err_t adc_oneshot_read（adc_oneshot_unit_handle_t 句柄、adc_channel_t chan、int *out_raw)

参数:

handle – [in] ADC 手柄
chan – [in] ADC 通道
out_raw – [输出] ADC 转换原始结果

返回:* ESP_OK：成功时

ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_TIMEOUT：超时，ADC 结果无效

注意：

不能在 ISR(中断) 上下文中调用此 API

删除 ADC 单元手柄)

esp_err_t adc_oneshot_del_unit（adc_oneshot_unit_handle_t handle )

参数:

handle – [in] ADC 手柄

返回:* ESP_OK：成功时

ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_NOT_FOUND：要放弃的 ADC 外设未使用

从给定的 GPIO 编号获取 ADC 通道

esp_err_t adc_oneshot_io_to_channel（int io_num， adc_unit_t *const unit_id， adc_channel_t *const channel )

参数:

io_num – [in] GPIO 编号
unit_id – [out] ADC 单元
channel – [out] ADC 通道

ESP_OK：成功时
ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_NOT_FOUND： IO 不是有效的 ADC 焊盘

从给定的 ADC 通道获取 GPIO 编号

esp_err_t adc_oneshot_channel_to_io（adc_unit_t unit_id、adc_channel_t channel、int *const io_num)

参数:

unit_id – [in] ADC 单元
channel – [in] ADC 通道
io_num – [out] GPIO 编号
- – ESP_OK：成功时
- ESP_ERR_INVALID_ARG：参数无效

获取 ADC 校准结果的便捷功能

esp_err_t adc_oneshot_get_calibrated_result（adc_oneshot_unit_handle_t 句柄、adc_cali_handle_t cali_handle、adc_channel_t chan、int *cali_result)

这是一个多合一功能，它确实：

oneshot 读取 ADC 原始结果
校准原始结果并将其转换为校准结果（以 mV 为单位）

参数:

handle – [在] ADC oneshot 句柄中，您应该调用 adc_oneshot_new_unit（）来获取此句柄
cali_handle – 在 ADC 校准手柄中，您应该在 adc_cali_scheme.h 中调用 adc_cali_create_scheme_x（）来创建手柄
chan – [in] ADC 通道
cali_result – [out] 校准的 ADC 结果（以 mV 为单位）

ESP_OK 来自 adc_oneshot_read（）和 adc_cali_raw_to_voltage（）的其他返回错误

连续转换模式

简介

ESP32-S3 芯片集成了模数转换器 (ADC)，支持测量特定模拟 IO 管脚的模拟信号。此外，ADC 还支持直接内存访问 (DMA) 功能，高效获取 ADC 转换结果。

ESP32-S3 具有两个 ADC 单元，可应用于以下场景：

生成单次 ADC 转换结果
生成连续 ADC 转换结果

ADC 连续转换模式驱动概念

ADC 连续转换模式驱动由多个转换帧组成。

转换帧：一个转换帧包含多个转换结果。转换帧大小以字节为单位，在 adc_continuous_new_handle() 中配置。
转换结果：一个转换结果包含多个字节，即 SOC_ADC_DIGI_RESULT_BYTES。转换结果的数据结构由 adc_digi_output_data_t 定义，包括 ADC 单元、ADC 通道以及原始数据。

在这里插入图片描述

使用步骤

资源分配

ADC 连续转换模式驱动基于 ESP32-S3 SAR ADC 模块实现，不同的 ESP 目标芯片可能拥有不同数量的独立 ADC。

请按照以下步骤设置配置结构体 adc_continuous_handle_cfg_t，创建 ADC 连续转换模式驱动的句柄：

adc_continuous_handle_cfg_t::max_store_buf_size：以字节为单位设置最大缓冲池的大小，驱动程序将 ADC 转换结果保存到该缓冲池中。缓冲池已满时，新的转换将丢失。
adc_continuous_handle_cfg_t::conv_frame_size：以字节为单位设置 ADC 转换帧大小。
adc_continuous_handle_cfg_t::flags：设置可以改变驱动程序行为的标志。
- flush_pool：缓冲池满时自动清空缓冲池。

完成以上 ADC 配置后，使用已设置的配置结构体 adc_continuous_handle_cfg_t 调用 adc_continuous_new_handle()。该函数可能将在特定情况下返回错误值，如无效参数、内存不足等。

函数返回 ESP_ERR_NOT_FOUND 时，表明 GDMA 空闲通道不足。

如果不再使用 ADC 连续转换模式驱动，请调用 adc_continuous_deinit() 将驱动去初始化。

IIR 滤波器

ADC 连续转换模式下支持使用两个 IIR 滤波器。请设置 adc_continuous_iir_filter_config_t 结构体并调用 adc_new_continuous_iir_filter()，以创建 ADC IIR 滤波器。

adc_digi_filter_config_t::unit：ADC 单元。
adc_digi_filter_config_t::channel：将进行滤波的 ADC 通道。
adc_digi_filter_config_t::coeff：滤波器系数。

调用 adc_del_continuous_iir_filter() 可以回收滤波器。

备注

在一个 ADC 通道上同时使用两个滤波器时，只有第一个滤波器会生效。

监视器

当 ADC 在连续转换模式下运行时，支持使用 2 个监视器。你可以在运行中的 ADC 通道上设置一到两个监视器阈值，一旦转换结果超出阈值，监视器将在每个采样循环中触发中断。请设置 adc_monitor_config_t，并调用 adc_new_continuous_monitor() 以创建 ADC 监视器。

adc_monitor_config_t::adc_unit：配置要监视的 ADC 通道所属的 ADC 单元。
adc_monitor_config_t::channel：要监视的 ADC 通道。
adc_monitor_config_t::h_threshold：高阈值，转换结果大于此值将触发中断，如果不使用此阈值，则将其设置为 -1。
adc_monitor_config_t::l_threshold：低阈值，转换结果小于此值将触发中断，如果不使用此阈值，则将其设置为 -1。

创建监视器后，可以使用以下 API 操作监视器，构建你的应用程序。

adc_continuous_monitor_enable()：启用监视器。
adc_continuous_monitor_disable()：禁用监视器.
adc_monitor_register_callbacks()：注册用户回调函数，在 ADC 转换结果超出阈值时，执行相应操作。
adc_del_continuous_monitor()：删除监视器，释放资源。

初始化 ADC 连续转换模式驱动

adc_continuous_handle_t handle = NULL;
adc_continuous_handle_cfg_t adc_config = {.max_store_buf_size = 1024,.conv_frame_size = 256,
};
ESP_ERROR_CHECK(adc_continuous_new_handle(&adc_config, &handle));

回收 ADC 单元

ESP_ERROR_CHECK(adc_continuous_deinit(handle));

‍

配置 ADC

初始化 ADC 连续转换模式驱动后，设置 adc_continuous_config_t 配置 ADC IO，测量模拟信号：

adc_continuous_config_t::pattern_num：要使用的 ADC 通道数量。
adc_continuous_config_t::adc_pattern：每个要使用的 ADC 通道的配置列表，请参阅下文描述。
adc_continuous_config_t::sample_freq_hz：期望的 ADC 采样频率，单位为 Hz。
adc_continuous_config_t::conv_mode：连续转换模式。
adc_continuous_config_t::format：转换模式结果的输出格式。

按照以下步骤设置 adc_digi_pattern_config_t：

adc_digi_pattern_config_t::atten：ADC 衰减。请参阅技术规格书中的 ADC 特性 章节。
adc_digi_pattern_config_t::channel：IO 对应的 ADC 通道号，请参阅下文注意事项。
adc_digi_pattern_config_t::unit：IO 所属的 ADC 单元。
adc_digi_pattern_config_t::bit_width：原始转换结果的位宽。

备注

对于 IO 对应的 ADC 通道号，请参阅技术参考手册获取 ADC IO 管脚的详细信息。另外，可以使用 adc_continuous_io_to_channel() 和 adc_continuous_channel_to_io() 获取 ADC 通道和 ADC IO 的对应关系。

为使这些设置生效，请使用上述配置结构体，调用 adc_continuous_config()。此 API 可能由于 ESP_ERR_INVALID_ARG 等原因返回错误。当它返回 ESP\_ERR\_INVALID\_STATE 时，意味着 ADC 连续转换模式驱动已经启动，此时不应调用此 API。

请参考 ADC 连续转换模式示例 peripherals/adc/continuous_read，查看相应配置代码。

请调用 adc_continuous_iir_filter_enable() 或 adc_continuous_iir_filter_disable()，以启用或禁用 ADC IIR 滤波器。

请调用 adc_continuous_monitor_enable() 或 adc_continuous_monitor_disable()，以启用或禁用 ADC 监视器。

ADC 控制

启动和停止

调用 adc_continuous_start()，将使 ADC 开始从配置好的 ADC 通道测量模拟信号，并生成转换结果。

相反，调用 adc_continuous_stop() 则会停止 ADC 转换。

ESP_ERROR_CHECK(adc_continuous_stop(handle));

注册事件回调

调用 adc_continuous_register_event_callbacks()，可以将自己的函数链接到驱动程序的 ISR 中。通过 adc_continuous_evt_cbs_t 可查看所有支持的事件回调。

adc_continuous_evt_cbs_t::on_conv_done：当一个转换帧完成时，触发此事件。
adc_continuous_evt_cbs_t::on_pool_ovf：当内部缓冲池已满时，触发此事件，新的转换结果将丢失。

由于上述回调函数在 ISR 中调用，请确保回调函数适合在 ISR 上下文中运行，且这些回调不应涉及阻塞逻辑。回调函数的原型在 adc_continuous_callback_t 中声明。

在调用 adc_continuous_register_event_callbacks() 时，还可以通过参数 user_data 注册自己的上下文，该用户数据将直接传递给回调函数。

此回调函数可能由于 ESP_ERR_INVALID_ARG 等原因返回错误。启用 CONFIG_ADC_CONTINUOUS_ISR_IRAM_SAFE 时，如果回调函数失败并报错，可能是因为回调函数不在内部 RAM 中，请查看错误日志了解详情。此外，如果回调函数出现 ESP_ERR_INVALID_STATE 错误，表明 ADC 连续转换模式驱动已经启动，此时不应添加回调。

转换完成事件

当驱动程序完成一次转换后，会触发 adc_continuous_evt_cbs_t::on_conv_done 事件，并填充事件数据。事件数据包含一个指向转换帧缓冲区的指针，以及转换帧缓冲区大小。要了解事件数据结构，请参阅 adc_continuous_evt_data_t。

注意：

数据缓冲区 adc_continuous_evt_data_t::conv_frame_buffer 由驱动程序本身维护，请勿释放此内存。
启用 Kconfig 选项 CONFIG_ADC_CONTINUOUS_ISR_IRAM_SAFE 时，注册的回调函数以及回调函数中调用的函数应放置在 IRAM 中，涉及的变量也应放置在内部 RAM 中。

缓冲池溢出事件

ADC 连续转换模式驱动使用内部缓冲池保存转换结果，缓冲池满时将发生缓冲池溢出事件。此时，驱动程序不会继续填充事件数据。缓冲池溢出通常是因为调用 adc_continuous_read() 从池中读取数据的速度远低于 ADC 转换的速度。

读取转换结果

调用 adc_continuous_start() 启动 ADC 连续转换，调用 adc_continuous_read() 可以获取 ADC 通道的转换结果。注意提供缓冲区，获取原始结果。

函数 adc_continuous_read() 每次都会尝试以期望长度读取转换结果。

调用 adc_continuous_read() 可以请求读取指定长度的转换结果。但有时实际可用的转换结果可能少于请求长度，此时，函数仍会将数据从内部池移动到你提供的缓冲区中。因此，请查看 out_length 的值，了解实际移动到缓冲区中的转换结果数量。
如果内部池中没有生成转换结果，函数将会阻塞一段时间，即 timeout_ms，直到转换结果生成。如果始终没有转换结果生成，函数将返回 ESP_ERR_TIMEOUT。
如果 ADC 连续转换生成的结果填满了内部池，新产生的结果将丢失。下次调用 adc_continuous_read() 时，将返回 ESP_ERR_INVALID_STATE，提示此情况发生。

此 API 提供了一个读取所有 ADC 连续转换结果的机会。

API 参考

头文件

#include "esp_adc/adc_continuous.h"

组件：components/esp_adc/include/esp_adc/adc_continuous.h

REQUIRES esp_adc

功能函数

初始化 ADC continuous driver 并获取其句柄

esp_err_t adc_continuous_new_handle（const adc_continuous_handle_cfg_t *hdl_config， adc_continuous_handle_t *ret_handle)

参数:

hdl_config – [in] 指向 ADC 初始化配置的指针。指。adc_continuous_handle_cfg_t
ret_handle – [out] ADC 连续模式驱动器手柄

ESP_ERR_INVALID_ARG 如果参数组合无效。
ESP_ERR_NOT_FOUND 未找到具有指定标志的空闲中断
ESP_ERR_NO_MEM 如果内存不足
ESP_OK 成功时

设置 ADC 连续模式所需的配置

esp_err_t adc_continuous_config（adc_continuous_handle_t handle 、const adc_continuous_config_t *config)

参数:

handle – [in] ADC 连续模式驱动器手柄
config – [in] 请参阅。adc_digi_config_t

ESP_ERR_INVALID_STATE：Driver state 无效，此时不应调用此 API
ESP_ERR_INVALID_ARG：如果参数组合无效。
ESP_OK：成功时

注册回调

esp_err_t adc_continuous_register_event_callbacks（adc_continuous_handle_t handle， const adc_continuous_evt_cbs_t *cbs， void *user_data)

参数:

handle – [in] ADC 连续模式驱动器手柄
cbs – [in] 回调函数组
user_data – [in] 用户数据，将直接投递给回调函数

ESP_OK：成功时
ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_INVALID_STATE：Driver state 无效，此时不应调用此 API

注意：

用户可以通过调用此函数并将结构体中待注销的回调成员设置为 NULL 来注销之前注册的回调。cbs
启用 CONFIG_ADC_CONTINUOUS_ISR_IRAM_SAFE 后，回调本身及其调用的函数应放置在 IRAM 中。涉及的变量（包括）也应该在内部 RAM 中。user_data
仅当 ADC 连续模式驱动程序未启动时，才能调用此 API。检查返回值以了解这一点。

启动 ADC

esp_err_t adc_continuous_start（adc_continuous_handle_t handle )

在连续模式下启动 ADC。在此之后，硬件开始工作

参数:

handle – [in] ADC 连续模式驱动器手柄

ESP_ERR_INVALID_STATE Driver 状态无效。
ESP_OK 成功时

在连续模式下从 ADC 读取字节

esp_err_t adc_continuous_read（adc_continuous_handle_t handle， uint8_t *buf， uint32_t length_max， uint32_t *out_length、uint32_t timeout_ms)

参数:

handle – [in] ADC 连续模式驱动器手柄
buf – [out] 要从 ADC 读取的转换结果缓冲区。建议转换为 for 。请参阅此头文件中的小节以了解此概念。adc_digi_output_data_tADC Conversion ResultsDriver Backgrounds
length_max – [in] 从 ADC 读取的 Conversion Results 的预期长度，以字节为单位。
out_length – [out] 通过此 API 从 ADC 读取的 Conversion Results 的实际长度，以字节为单位。
timeout_ms – [in] 等待通过此 API 获取数据的时间（以毫秒为单位）。

ESP_ERR_INVALID_STATE Driver 状态无效。通常这意味着 ADC 采样率比任务处理率快。
ESP_ERR_TIMEOUT作超时
ESP_OK 成功时

停止 ADC

esp_err_t adc_continuous_stop（adc_continuous_handle_t handle )

停止 ADC。在此之后，硬件将停止工作。

参数:

handle – [in] ADC 连续模式驱动器手柄

ESP_ERR_INVALID_STATE Driver 状态无效。
ESP_OK 成功时

取消初始化

esp_err_t adc_continuous_deinit（adc_continuous_handle_t handle )

取消初始化 ADC continuous driver。

参数:

handle – [in] ADC 连续模式驱动器手柄

返回:* ESP_ERR_INVALID_STATE Driver 状态无效。

ESP_OK 成功时

刷新驱动程序内部池

esp_err_t adc_continuous_flush_pool（adc_continuous_handle_t 手柄)

参数:

handle – [in] ADC 连续模式驱动器手柄

ESP_ERR_INVALID_STATE Driver 状态无效，则应在 API 处于 init 状态时调用此 API
ESP_ERR_INVALID_ARG：参数无效
ESP_OK 成功时

注意

不应在 ISR 上下文中调用此 API

从给定的 GPIO 编号获取 ADC 通道

esp_err_t adc_continuous_io_to_channel（int io_num， adc_unit_t *const unit_id， adc_channel_t *const channel )

参数:

io_num – [in] GPIO 编号
unit_id – [out] ADC 单元
channel – [out] ADC 通道

ESP_OK：成功时
ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_NOT_FOUND： IO 不是有效的 ADC 焊盘

从给定的 ADC 通道获取 GPIO 编号

esp_err_t adc_continuous_channel_to_io（adc_unit_t unit_id、adc_channel_t 通道、int *const io_num)

参数:

unit_id – [in] ADC 单元
channel – [in] ADC 通道
io_num – [out] GPIO 编号

ESP_OK：成功时
ESP_ERR_INVALID_ARG：参数无效

ADC 校准

简介

在 ESP32-S3 中，模数转换器 (ADC) 比较输入的模拟电压和参考电压，以确定每一位数字输出结果。ESP32-S3 设计的 ADC 参考电压为 1100 mV。然而，不同芯片的真实参考电压可能会略有变化，范围在 1000 mV 到 1200 mV 之间。本文介绍了 ADC 校准驱动程序，可以降低参考电压不同带来的影响，获取更准确的输出结果。

安装和使用ADC 校准驱动程序的基本步骤

创建校准方案

ADC 校准驱动程序会提供 ADC 校准方案。对于驱动程序来说，每个 ADC 校准方案对应一个 ADC 校准句柄 adc_cali_handle_t。

使用 adc_cali_check_scheme() 可以查看芯片支持的校准方案。若已了解芯片支持的校准方案，可以跳过该步骤，直接调用对应函数创建校准方案句柄。

使用自定义 ADC 校准方案时，可以选择调整函数 adc_cali_check_scheme()，或直接跳过该步骤，调用自定义函数创建校准方案句柄。

ADC 校准曲线拟合方案

ESP32-S3 支持 ADC_CALI_SCHEME_VER_CURVE_FITTING 方案。要创建此方案，请先根据以下配置选项，设置 adc_cali_curve_fitting_config_t。

adc_cali_curve_fitting_config_t::unit_id，表示 ADC 原始结果来自哪个 ADC 单元。
adc_cali_curve_fitting_config_t::chan，此选项保留以供扩展。校准方案仅因衰减程度而异，与通道选择无关。
adc_cali_curve_fitting_config_t::atten，表示 ADC 原始结果的衰减程度。
adc_cali_curve_fitting_config_t::bitwidth，表示 ADC 原始结果的位宽。

设置完上述配置结构体后，请调用 adc_cali_create_scheme_curve_fitting() 创建曲线拟合方案句柄。由于 ESP_ERR_INVALID_ARG 或 ESP_ERR_NO_MEM 等原因，该函数调用可能失败。函数返回 ESP_ERR_NOT_SUPPORTED 时，说明你的开发板没有烧录校准方案所需的 eFuse 位。

与 eFuse 相关的 ADC 校准故障

函数 adc_cali_create_scheme_curve_fitting() 返回 ESP_ERR_NOT_SUPPORTED 时，代表开发板上校准方案所需的 eFuse 位不正确。

ESP-IDF 提供的 ADC 校准方案基于芯片上某些与 ADC 校准相关的 eFuse 位的值。乐鑫模组已在出厂时完成烧录，无需用户额外烧录。

创建曲线拟合方案句柄

ESP_LOGI(TAG, "calibration scheme version is %s", "Curve Fitting");
adc_cali_curve_fitting_config_t cali_config = {.unit_id = unit,.atten = atten,.bitwidth = ADC_BITWIDTH_DEFAULT,
};
ESP_ERROR_CHECK(adc_cali_create_scheme_curve_fitting(&cali_config, &handle));

ADC 校准使用完毕后，请调用 adc_cali_delete_scheme_curve_fitting()，删除校准方案句柄。

删除曲线拟合方案句柄

ESP_LOGI(TAG, "delete %s calibration scheme", "Curve Fitting");
ESP_ERROR_CHECK(adc_cali_delete_scheme_curve_fitting(handle));

备注

要使用自定义校准方案，可以通过提供创建函数，创建自己的校准方案句柄。请参阅 components/esp_adc/interface/adc_cali_interface.h 中的函数表 adc_cali_scheme_t，了解 ESP ADC 校准接口。

结果转换

对驱动程序进行完上述配置和初始化工作后，可以调用 adc_cali_raw_to_voltage()，将原始 ADC 结果转换为校准结果，校准结果以 mV 为单位。该函数可能因参数无效而调用失败。如果函数返回 ESP_ERR_INVALID_STATE，说明校准方案尚未创建。因此你需要创建一个校准方案句柄，通过 adc_cali_check_scheme() 可以了解当前芯片支持的校准方案；你也可以提供自定义校准方案，创建对应的校准方案句柄。

获取电压

ESP_ERROR_CHECK(adc_cali_raw_to_voltage(adc_cali_handle, adc_raw[0][0], &voltage[0][0]));
ESP_LOGI(TAG, "ADC%d Channel[%d] Cali Voltage: %d mV", ADC_UNIT_1 + 1, EXAMPLE_ADC1_CHAN0, voltage[0][0]);

线程安全

驱动程序会确保工厂函数 esp_adc_cali_new_scheme() 的线程安全，使用时，可以直接从不同的 RTOS 任务中调用此类函数，无需额外锁保护。

其他以 adc_cali_handle_t 作为第一个位置参数的函数均非线程安全，在没有设置互斥锁保护的任务中，应避免从多个任务中调用这类函数。

减少噪声

ESP32-S3 ADC 对噪声敏感，可能导致 ADC 读数出现较大偏差。根据不同使用场景，要减少噪声影响，你可能需要将旁路电容（如 100 nF 陶瓷电容）连接到 ADC 使用的输入管脚。此外，也可以通过多次采样，进一步减轻噪声的影响。

API 参考

头文件包含

components/esp_adc/include/esp_adc/adc_cali.h

#include "esp_adc/adc_cali.h"

包含组件

REQUIRES esp_adc

函数功能

检查支持的 ADC 校准方案

esp_err_t adc_cali_check_scheme（adc_cali_scheme_ver_t *scheme_mask)

参数:

**scheme_mask** --  **[out]**  支持的 ADC 校准方案

ESP_OK：成功时
ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_NOT_SUPPORTED：不支持校准方案

将 ADC 原始数据转换为校准电压

esp_err_t adc_cali_raw_to_voltage（adc_cali_handle_t 句柄、int raw、int *voltage)

参数:

手柄 – [in] ADC 校准手柄
raw – [in] ADC 原始数据
voltage - - [out] 校准的 ADC 电压（以 mV 为单位）

返回:* ESP_OK：成功时

ESP_ERR_INVALID_ARG：参数无效
ESP_ERR_INVALID_STATE：状态无效，方案未注册

‍

应用示例

自定义文件

adc_config.h

#ifndef _ADC_CONFIG_H
#define _ADC_CONFIG_H
#ifdef __cplusplus
extern "C" {
#endif#include "esp_err.h"#include "esp_adc/adc_continuous.h"
#include "esp_adc/adc_oneshot.h"void adc_continuous_init(adc_channel_t *channel, uint8_t channel_num);      //ADC 连续采集模式初始化
uint32_t adc_continuous_get_raw_data(adc_channel_t channel);                //ADC 获取连续采集模式的原始数据
uint16_t adc_continuous_get_voltage(adc_channel_t channel);                 //ADC 获取连续采集模式的电压
esp_err_t adc_start_continuous();                                           //ADC 开始连续采集数据
esp_err_t adc_stop_continuous();                                            //ADC 停止连续采集数据void adc_oneshot_init(adc_channel_t *channel, uint8_t channel_num);         //ADC 单次采集初始化
int adc_oneshot_get_raw_value(adc_channel_t channel);                       //ADC 获取单次采集模式的原始数据
uint16_t adc_oneshot_get_voltage(adc_channel_t channel);                    //ADC 获取单次采集模式的电压
#ifdef __cplusplus
}
#endif
#endif

adc_config.c

#include "adc_config.h"
#include "esp_log.h"
#include "esp_err.h"
#include <string.h>
#include <stdio.h>#define ADC_UNIT                            ADC_UNIT_1                      //使用ADC1的通道，注意wifi功能和ADC2采集不能同时使用
// ADC衰减             输入范围
// ADC_ATTEN_DB_0      0~1.1V
// ADC_ATTEN_DB_2_5    0~2.5V
// ADC_ATTEN_DB_6      0~2.2V
// ADC_ATTEN_DB_12     0~3.3V
#define ADC_ATTEN                           ADC_ATTEN_DB_12                 //ADC衰减 12dB,可测输入范围0~3.3V
#define ADC_BIT_WIDTH                       ADC_BITWIDTH_12                 //ADC数据位宽 12bit,2^12= 4096#define ADC_CONV_MODE                       ADC_CONV_SINGLE_UNIT_1          //ADC 循环模式，仅使用ADC1进行循环
#if CONFIG_IDF_TARGET_ESP32 || CONFIG_IDF_TARGET_ESP32S2
#define ADC_OUTPUT_TYPE             ADC_DIGI_OUTPUT_FORMAT_TYPE1
#define ADC_GET_CHANNEL(p_data)     ((p_data)->type1.channel)           //获取通道号
#define ADC_GET_DATA(p_data)        ((p_data)->type1.data)              //获取adc原始数据
#else
#define ADC_OUTPUT_TYPE             ADC_DIGI_OUTPUT_FORMAT_TYPE2
#define ADC_GET_CHANNEL(p_data)     ((p_data)->type2.channel)           //获取通道号
#define ADC_GET_DATA(p_data)        ((p_data)->type2.data)              //获取adc原始数据
#endif#define ADC_CONV_SIZE                        2*16    //每帧采16组数据，可以自定义，//但要注意，>  2 * (ADC通道数num + 1) * m,//举例 通道数num=3, 则建议 ADC_CONV_SIZE = 2 * (3+1) * m   (m取非零正整数！)#define TAG "ADC->"static adc_continuous_handle_t adc_cont_handle=NULL;        //连续ADC句柄
/// @brief ADC 校准初始化
/// @param unit [in] ADC单元
/// @param channel [in] ADC通道
/// @param atten [in] ADC衰减
/// @param out_handle [out] ADC校准句柄
/// @return 是否成功
static bool adc_calibration_init(adc_unit_t unit, adc_channel_t channel, adc_atten_t atten, adc_cali_handle_t *out_handle)
{adc_cali_handle_t handle = NULL;esp_err_t ret = ESP_FAIL;bool calibrated = false;#if ADC_CALI_SCHEME_CURVE_FITTING_SUPPORTEDif (!calibrated) {ESP_LOGI(TAG, "calibration scheme version is %s", "Curve Fitting");adc_cali_curve_fitting_config_t cali_config = {.unit_id = unit,.chan = channel,.atten = atten,.bitwidth = ADC_BITWIDTH_DEFAULT,};ret = adc_cali_create_scheme_curve_fitting(&cali_config, &handle);if (ret == ESP_OK) {calibrated = true;}}
#endif#if ADC_CALI_SCHEME_LINE_FITTING_SUPPORTEDif (!calibrated) {ESP_LOGI(TAG, "calibration scheme version is %s", "Line Fitting");adc_cali_line_fitting_config_t cali_config = {.unit_id = unit,.atten = atten,.bitwidth = ADC_BITWIDTH_DEFAULT,};ret = adc_cali_create_scheme_line_fitting(&cali_config, &handle);if (ret == ESP_OK) {calibrated = true;}}
#endif*out_handle = handle;if (ret == ESP_OK) {ESP_LOGI(TAG, "Calibration Success");} else if (ret == ESP_ERR_NOT_SUPPORTED || !calibrated) {ESP_LOGW(TAG, "eFuse not burnt, skip software calibration");} else {ESP_LOGE(TAG, "Invalid arg or no memory");}return calibrated;
}/// @brief 连续采集一帧数据完成回调函数
/// @param handle 连续ADC句柄
/// @param edata 事件数据
/// @param user_data 用户数据
/// @return
static bool IRAM_ATTR s_conv_done_cb(adc_continuous_handle_t handle, const adc_continuous_evt_data_t *edata, void *user_data){esp_err_t ret;uint32_t ret_num = 0;static uint8_t buffer[ADC_CONV_SIZE] = {0};memset(buffer, 0xcc, ADC_CONV_SIZE);ret = adc_continuous_read(handle, buffer, ADC_CONV_SIZE, &ret_num, 0);if (ret == ESP_OK) {for (int i = 0; i < ret_num; i += 2) {  // 每个采样点占 2 字节adc_digi_output_data_t *p = (adc_digi_output_data_t*)&buffer[i];uint32_t chan_num = ADC_GET_CHANNEL(p);uint32_t raw_data = ADC_GET_DATA(p);     }return true ;}else return false ;
}
/// @brief adc 连续采集模式初始化
/// @param channel //需要采集的通道数组
/// @param channel_num // 通道个数
void adc_continuous_init(adc_channel_t *channel, uint8_t channel_num)
{ESP_LOGI(TAG,"continuous_adc_init ");adc_continuous_handle_cfg_t adc_config = {.max_store_buf_size = 512,         // DMA 缓冲区大小.conv_frame_size = ADC_CONV_SIZE, // 每帧数据大小};ESP_ERROR_CHECK(adc_continuous_new_handle(&adc_config, &adc_cont_handle));// 配置 ADC 通道adc_digi_pattern_config_t adc_pattern[SOC_ADC_PATT_LEN_MAX] = {0};    for (int i = 0; i < channel_num; i++) {adc_pattern[i].atten = ADC_ATTEN;           //ADC 衰减adc_pattern[i].channel = channel[i] & 0x7;  //通道号adc_pattern[i].unit = ADC_UNIT;             //ADC单元adc_pattern[i].bit_width = ADC_BIT_WIDTH;   //数据位宽ESP_LOGI(TAG, "adc_pattern[%d].atten is :%"PRIx8, i, adc_pattern[i].atten);ESP_LOGI(TAG, "adc_pattern[%d].channel is :%"PRIx8, i, adc_pattern[i].channel);ESP_LOGI(TAG, "adc_pattern[%d].unit is :%"PRIx8, i, adc_pattern[i].unit);}// 配置 ADC 连续模式adc_continuous_config_t dig_cfg = {.sample_freq_hz = 20 * 1000,            // 采样率.conv_mode = ADC_CONV_MODE,             // 转换模式.format = ADC_OUTPUT_TYPE,              // 输出格式 .pattern_num = channel_num,             // 通道个数.adc_pattern = adc_pattern,             //通道};ESP_ERROR_CHECK(adc_continuous_config(adc_cont_handle, &dig_cfg));//校准adc_cali_handle_t adc1_cali_chan0_handle = NULL;for (int i = 0; i < channel_num; i++){adc_calibration_init(ADC_UNIT, channel[i]& 0x7, ADC_ATTEN, &adc1_cali_chan0_handle);       //校准}#if 0       adc_continuous_evt_cbs_t cbs = {        .on_conv_done = s_conv_done_cb,         //一帧数据转换完成回调.on_pool_ovf = NULL,                    //DMA 缓冲满了回调};ESP_ERROR_CHECK(adc_continuous_register_event_callbacks(adc_cont_handle, &cbs, NULL));      //注册回调函数#endifESP_LOGI(TAG,"continuous_adc_init DONE! ");}
/// @brief ADC 开始连续采集数据
/// @return
esp_err_t adc_start_continuous()
{return adc_continuous_start(adc_cont_handle);
}
/// @brief ADC 停止连续采集数据
/// @return
esp_err_t adc_stop_continuous()
{return adc_continuous_stop(adc_cont_handle);
}
/// @brief ADC 获取连续采集模式的原始数据
/// @param channel 指定的通道
/// @return 一帧数据对应通道数据的平均值
uint32_t adc_continuous_get_raw_data(adc_channel_t channel)
{uint32_t raw_data_ave=0;uint16_t ave_cnt=0;uint32_t ret_num = 0;static uint8_t buffer[ADC_CONV_SIZE] = {0};memset(buffer, 0xcc, ADC_CONV_SIZE);esp_err_t ret = adc_continuous_read(adc_cont_handle, buffer, ADC_CONV_SIZE, &ret_num, 0);if (ret == ESP_OK) {ESP_LOGI(TAG, "ret_num is %"PRIu32" bytes" ,ret_num);// 解析 TYPE2 格式的数据for (int i = 0; i < ret_num; i += 2) {  // 每个采样点占 2 字节adc_digi_output_data_t *p = (adc_digi_output_data_t*)&buffer[i];uint32_t chan_num = ADC_GET_CHANNEL(p);if(chan_num==channel){ave_cnt++;raw_data_ave += ADC_GET_DATA(p);}      }}else {ESP_LOGE(TAG, "Failed to read data: %d", ret);}raw_data_ave = raw_data_ave / ave_cnt;      //求平均值ESP_LOGI(TAG,"channel: %d, Raw Ave Data: %ld", channel, raw_data_ave);return raw_data_ave;
}
/// @brief 获取ADC 获取连续采集模式的电压
/// @param channel 指定的通道
/// @return 电压值，单位mV
uint16_t adc_continuous_get_voltage(adc_channel_t channel)
{uint32_t raw_data = adc_continuous_get_raw_data(channel);uint16_t max_voltage=1;uint16_t max_bitwidth=1;uint16_t voltage = 0;if(ADC_BIT_WIDTH==ADC_BITWIDTH_DEFAULT){max_bitwidth = (1<<ADC_BITWIDTH_13)-1;}max_bitwidth = (1<<ADC_BIT_WIDTH)-1;switch (ADC_ATTEN){case ADC_ATTEN_DB_0:    max_voltage = 1100;break;case ADC_ATTEN_DB_2_5:  max_voltage = 2500;break;case ADC_ATTEN_DB_6:    max_voltage = 2200;break;case ADC_ATTEN_DB_12:   max_voltage = 3300;break;     default:break;            }ESP_LOGI(TAG,"max_voltage=%d,max_bitwidth%d",max_voltage,max_bitwidth);voltage = raw_data *max_voltage / max_bitwidth;ESP_LOGI(TAG,"voltage=%d mV",voltage);return voltage;
}adc_oneshot_unit_handle_t adc_oneshot_handle;    //ADC单次采集 句柄/// @brief ADC 单次采集初始化
/// @param channel 通道数组
/// @param channel_num 通道个数
void adc_oneshot_init(adc_channel_t *channel, uint8_t channel_num)
{    ESP_LOGI(TAG,"adc_oneshot_init start!");// 初始化 ADC 单元adc_oneshot_unit_init_cfg_t init_config = {.unit_id = ADC_UNIT,  // 使用 ADC1};ESP_ERROR_CHECK(adc_oneshot_new_unit(&init_config, &adc_oneshot_handle));// 配置 ADC 通道adc_oneshot_chan_cfg_t channel_config = {.atten = ADC_ATTEN,         // 衰减值.bitwidth = ADC_BIT_WIDTH,  //ADC 数据位宽};adc_cali_handle_t adc1_cali_chan0_handle = NULL;for (uint8_t i = 0; i < channel_num; i++){ESP_ERROR_CHECK(adc_oneshot_config_channel(adc_oneshot_handle, channel[i]&0x07, &channel_config));adc_calibration_init(ADC_UNIT, channel[i]&0x07, ADC_ATTEN, &adc1_cali_chan0_handle);       //校准/* code */}ESP_LOGI(TAG,"adc_oneshot_init DONE! ");
}
/// @brief ADC 获取单次采集模式的原始数据
/// @param channel 指定的ADC通道
/// @return 原始数据
int adc_oneshot_get_raw_value(adc_channel_t channel)
{int adc_raw_value = 0;ESP_ERROR_CHECK(adc_oneshot_read(adc_oneshot_handle, channel, &adc_raw_value));ESP_LOGI(TAG,"ADC Raw Value: %d\n", adc_raw_value);return adc_raw_value;
}
/// @brief ADC 获取单次采集模式的电压
/// @param channel 指定的通道
/// @return 电压值，单位mV
uint16_t adc_oneshot_get_voltage(adc_channel_t channel)
{uint32_t raw_data = adc_oneshot_get_raw_value(channel);uint16_t max_voltage=1;uint16_t max_bitwidth=1;uint16_t voltage = 0;if(ADC_BIT_WIDTH==ADC_BITWIDTH_DEFAULT){max_bitwidth = (1<<ADC_BITWIDTH_13)-1;}max_bitwidth = (1<<ADC_BIT_WIDTH)-1;switch (ADC_ATTEN){case ADC_ATTEN_DB_0:    max_voltage = 1100;break;case ADC_ATTEN_DB_2_5:  max_voltage = 2500;break;case ADC_ATTEN_DB_6:    max_voltage = 2200;break;case ADC_ATTEN_DB_12:   max_voltage = 3300;break;     default:break;            }ESP_LOGI(TAG,"max_voltage=%d,max_bitwidth%d",max_voltage,max_bitwidth);voltage = raw_data *max_voltage / max_bitwidth;ESP_LOGI(TAG,"voltage=%d mV",voltage);return voltage;
}

‍

app_main.c

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "esp_err.h"///... 其他头文件
#include "adc_config.h"#define TAG "main"void app_main(void)
{///...  其他代码adc_channel_t channel[2] = {ADC_CHANNEL_2,ADC_CHANNEL_2};adc_continuous_init(channel,1);		// ADC 连续模式adc_start_continuous();				// 启动ADC连续模式// adc_oneshot_init(channel,1);		//ADC 单次模式vTaskDelay(1000 / portTICK_PERIOD_MS);      //等待系统稳定uint16_t adc_voltage=0;///...其他代码while(1){///...其他代码adc_voltage = adc_continuous_get_voltage(ADC_CHANNEL_2);		//采集连续// adc_voltage =  adc_oneshot_get_voltage(ADC_CHANNEL_2);			//单次采集ESP_LOGI(TAG,"voltage=%d mV",adc_voltage );vTaskDelay(500 / portTICK_PERIOD_MS);///...其他代码	}}

‍
