汽车免拆诊断案例 | 2016款奔驰C200L车组合仪表上多个故障灯偶尔点亮
故障现象
一辆2016款奔驰C200L车，搭载274 920发动机，累计行驶里程约为13万km。该车组合仪表上的防侧滑故障灯、转向助力故障灯、安全气囊故障灯等偶尔异常点亮，且此时将挡位置于R挡，中控显示屏提示“后视摄像头不可用”，无法显示倒车影像。
故障诊断

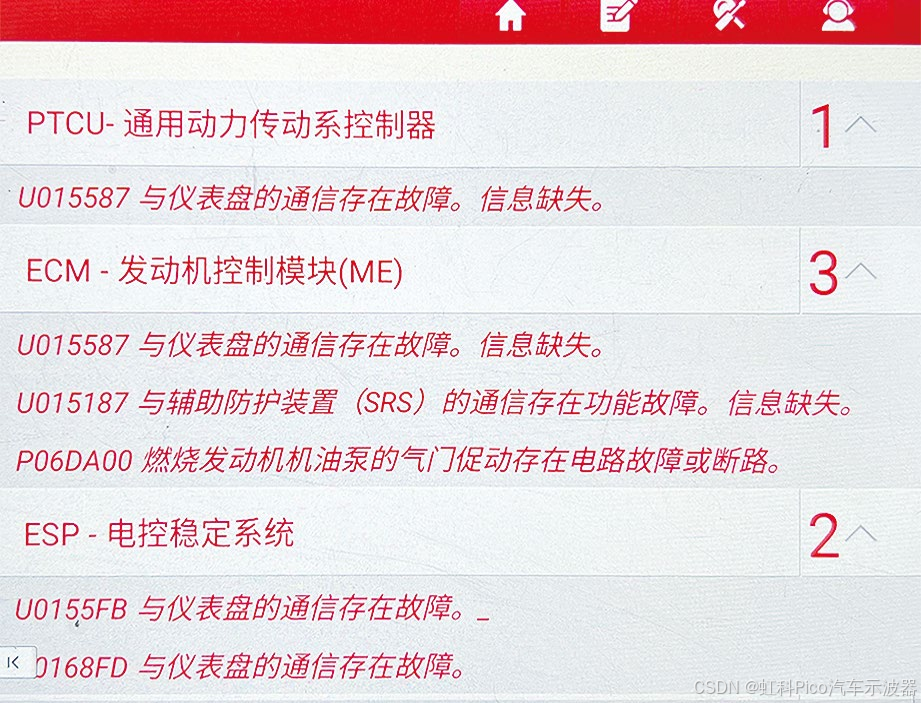

用故障检测仪检测，发现多个控制单元中均存储有通信类故障代码（图1），其中故障代码“U015587 与仪表盘的通信存在故障。信息缺失”出现的频次较高。
图1 存储的故障代码1

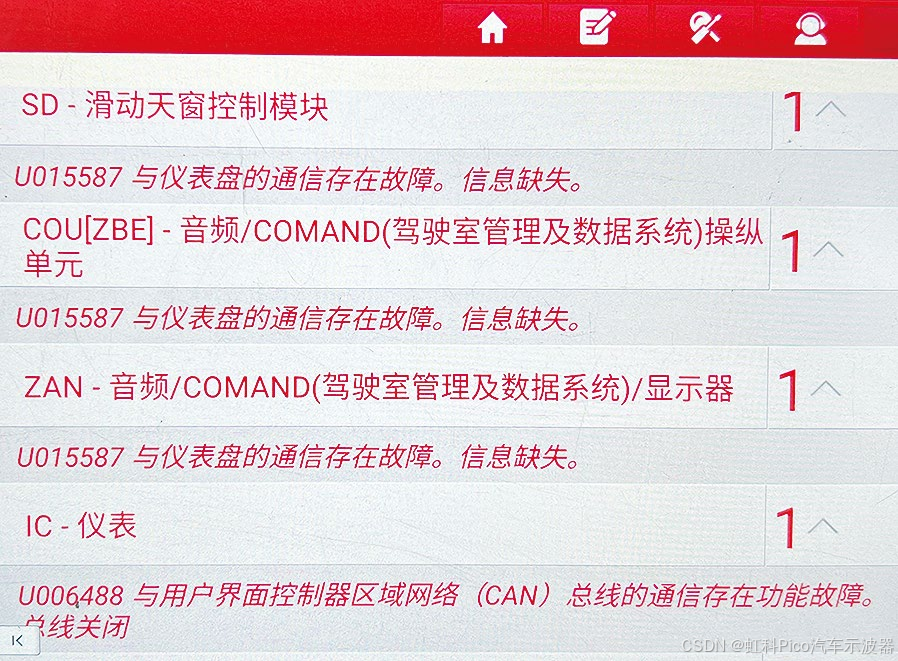

而组合仪表中存储有故障代码“U006488 与用户界面控制器区域网络（CAN）总线的通信存在功能故障。总线关闭”（图2）。
图2 存储的故障代码2
由图3可知，组合仪表和后视摄像头控制单元均在用户界面控制器区域网络（CAN HMI）总线上。结合故障现象及故障代码分析，怀疑CAN HMI偶尔发生通信故障。
图3 CAN HMI总线拓扑

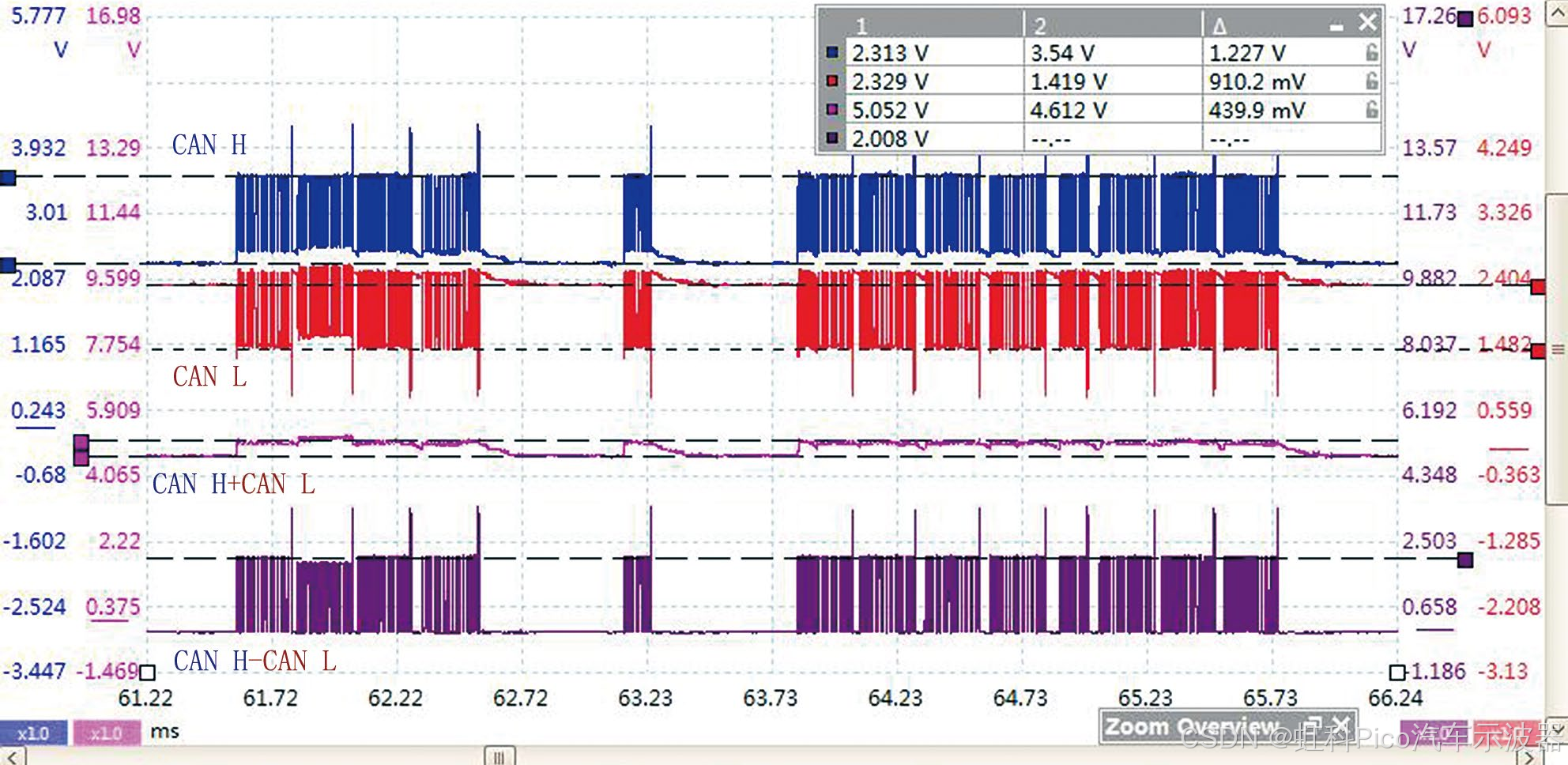

用虹科Pico汽车示波器从后视摄像头控制单元中间导线连接器处测量CAN HMI总线波形，未出现故障时的波形如图4所示，总线空闲时，CAN L线和CAN H线的电压均约为2.3 V（正常应约为2.5 V），偏低；CAN L线和CAN H线上的电压之和有一点波动，在总线空闲时约为4.6 V，传输数据时约为5 V；CAN L线和CAN H 线上的电压差正常，在总线空闲时约为0 V，传输数据时约为2 V。
图4 未出现故障时的CAN HMI总线波形

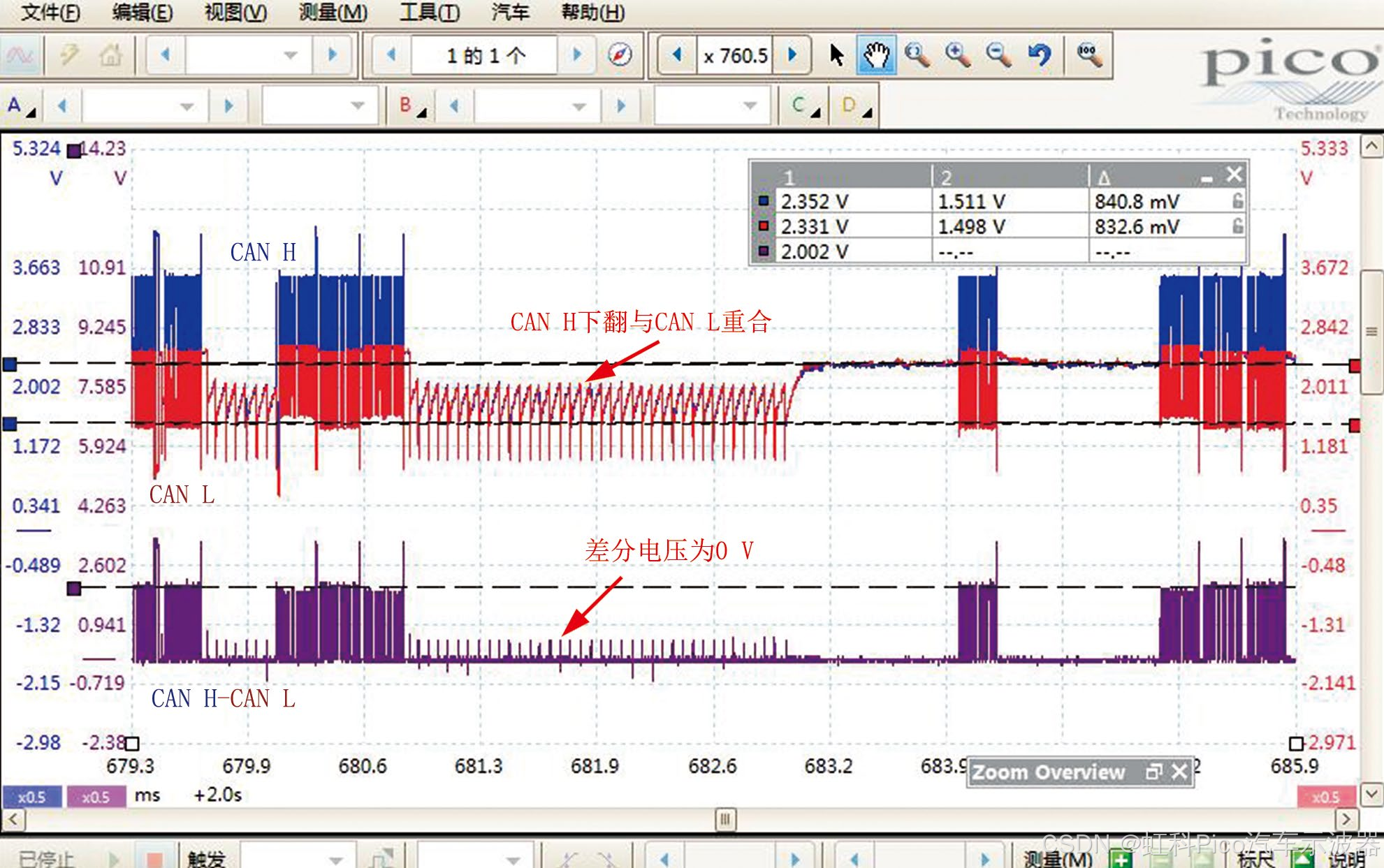

出现故障时的波形如图5所示，CAN H线上的电压信号偶尔下翻，与CAN L线上的电压信号重合，此时CAN L线和CAN H线上的电压差约为0 V，无法传输数据，这是CAN H线发生断路时的典型故障波形。
图5 故障时的CAN HMI总线波形

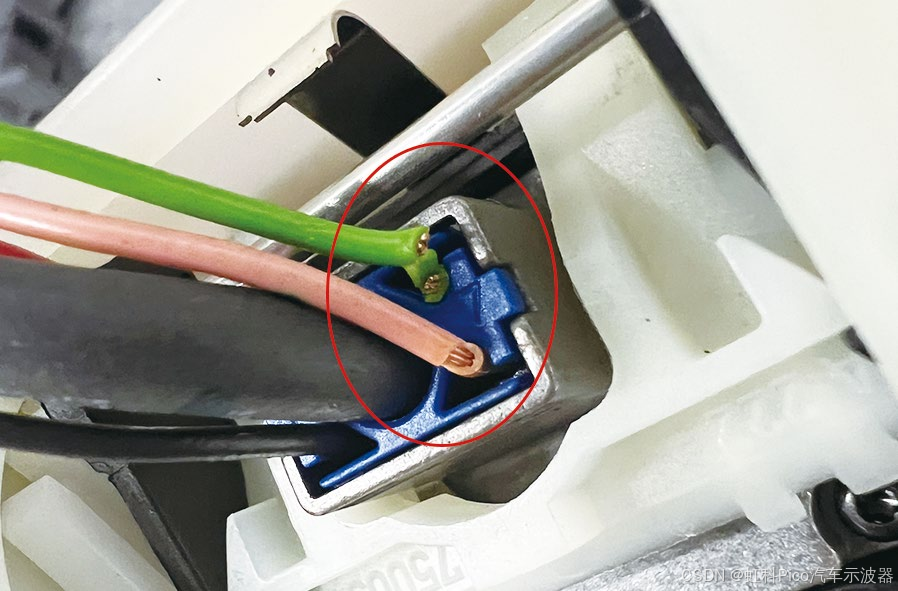

由于后视摄像头控制单元中存储的故障代码最多（有8个与其他控制单元失去通信的故障代码），且故障出现时倒车影像不可用，决定先检查后视摄像头控制单元的CAN HMI总线。进一步检查发现，该车后视摄像头控制单元配置了电动折叠盖，上面的CAN L线和CAN H线的绝缘层均断裂，露出了铜丝，其中CAN L线的铜丝未折断，而CAN H线的铜丝已折断（图6）。
图6 CAN H线的铜丝已折断
故障排除
修复后视摄像头控制单元的CAN HMI 总线后反复试车，故障未再出现，故障排除。
故障总结

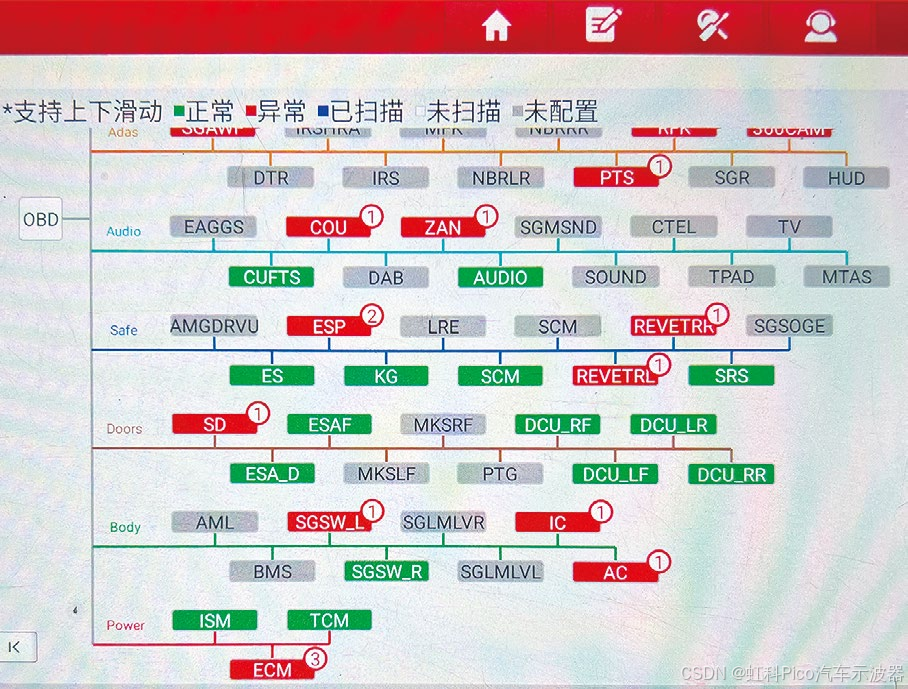

如图7所示，组合仪表（IC）在车身系统（Body）总线上，后视摄像头控制单元（RFK）在智能驾驶辅助系统（Adas）总线上，这说明通用型故障检测仪上的通信网络拓扑结构往往不准确，容易误导维修人员，因此在诊断通信网络故障时，应以维修手册上的通信网络拓扑结构为准。
图7 通用型故障检测仪上的通信网络拓扑结构
案例作者：乐翔，Tech Gear汽车诊断学院优秀学员，现任杭州捷盛行汽车服务有限公司技术经理、开思杭州地区技术顾问；2015年获保时捷全球认证技师资质；2016年取得汽车维修高级技师资格证书。
