硬件工程师系列（十四）RS232自学设计分享
一、简要概述
我基础阶段学的东西没往里面写，我写的都是相对进阶的干货，没基础的我建议大家先去学学基础再来看这篇文章。
二、设计心得

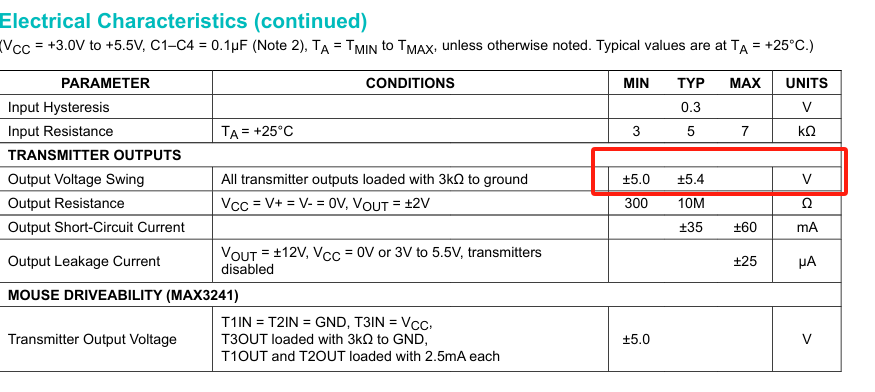

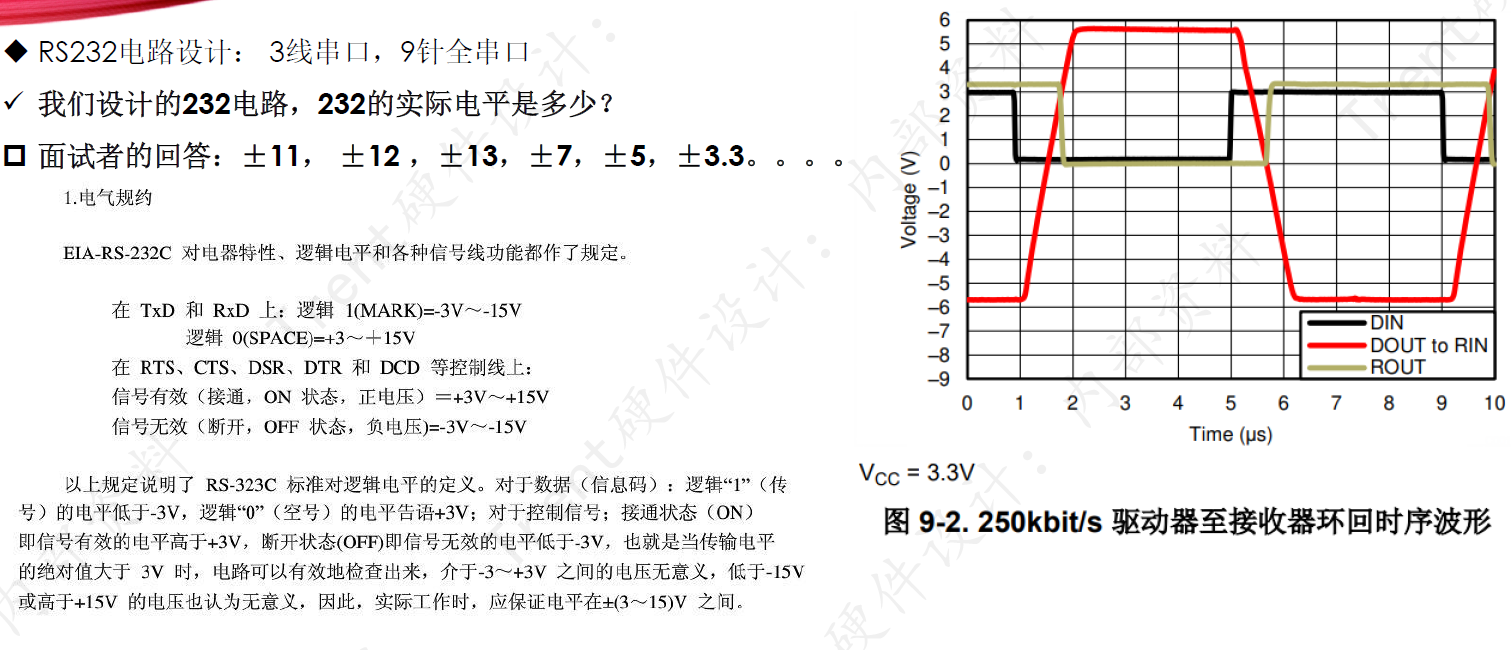

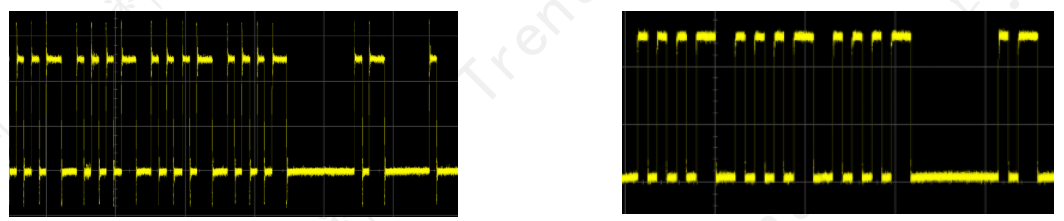

2.1 232的实际电平是多少？
-5.5——+5.5

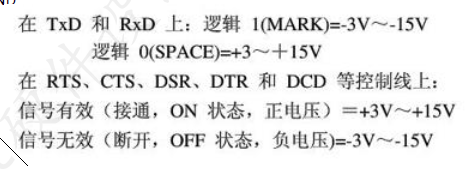

与我们学的理论-3——-15有差别
2.2 三线串口设计
2.2.1 TVS管设计
我们通常会加在这个位置
一般选用双向的，因为逻辑电平有正有负，额定电压略高于逻辑电平电压

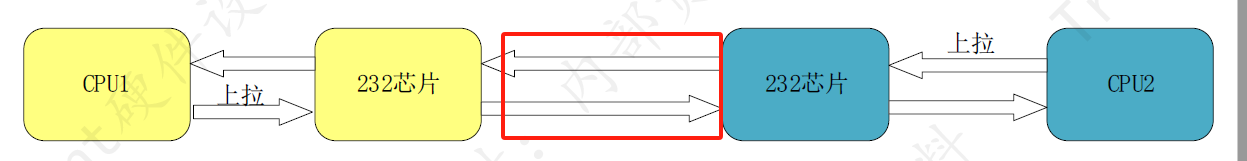

2.2.2 上拉电阻
因为当逻辑为负的时候发送的逻辑才是一个正逻辑，就是有效信号，所以我们要给它们一个默认状态，以维持无数据收发的时候一个稳定的状态。所以在TX端加一个上拉电阻，上拉电阻的阻值1-10K都可以。

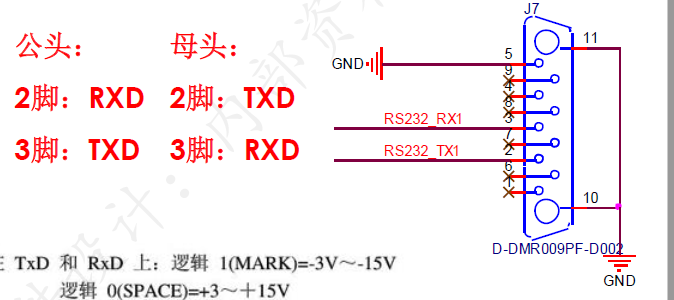

2.3 DB9座子
我们一般用于电脑主板上的是公头，二脚为RX,3脚为TX,母头则相反。

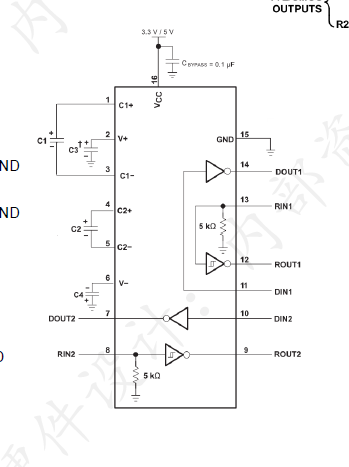

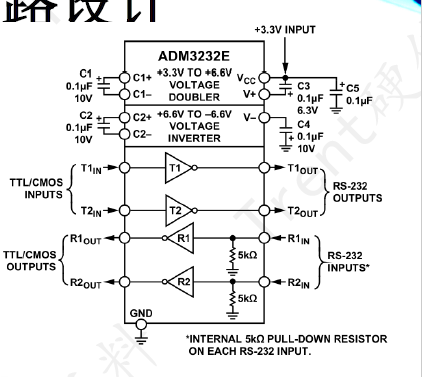

2.4 232 四个电容设计
2.4.1 为什么不同手册，手册推荐接法不一样？
有的接地有的接电源，其实都一样，那两个电容主要做电压滤波，无论接到哪儿里，区别都不大

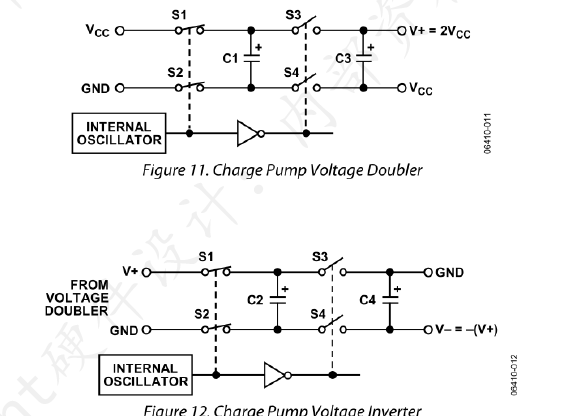

2.4.2 4个电容有什么区别？
C1,C2主要利用电容电压不能突变的特性做了一个升压电路
C3,C4主要起到控制电压纹波的作用，就是滤波

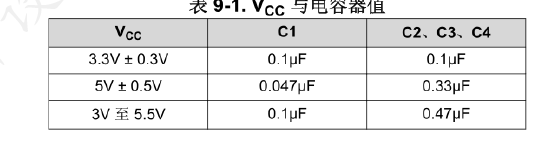

2.4.3 容值大小怎么考虑？
C1,C2:默认根据器件手册推荐，若需要调整232电平，则需要调整C1C1值。
C1C2：Q=CU;电容越大，电荷量大，驱动能力就更强
电源的纹波可以通过调整C3C4优化。
C3,C4滤波退耦，0.1-1uf都OK,0.1UF推荐

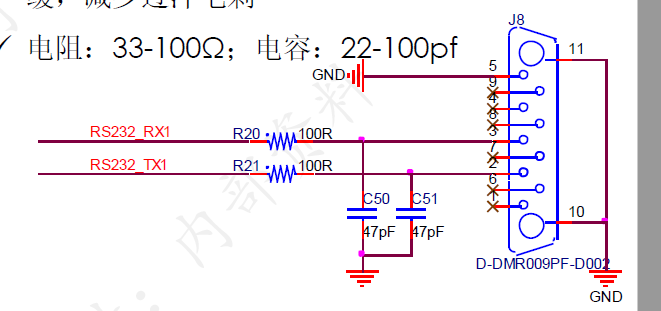

减少信号反射和过冲的设计
串接100欧姆电阻，减少信号反射和过冲
1、并联47pf电容，增加传输的时延，使信号沿更
缓，减少过冲毛刺
2、电阻：33-100Ω；电容：22-100pf
我们也可以把电阻换成磁珠，因为磁珠主要针对高频噪声，也能有效的减少毛刺

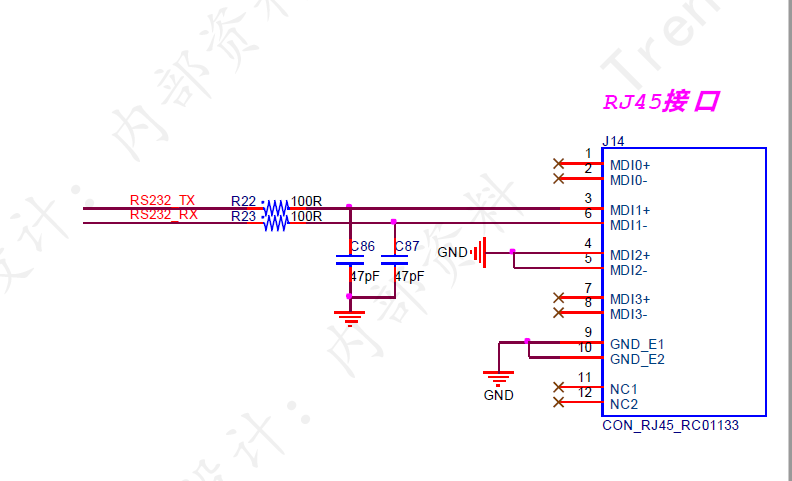

2.5 RJ45座子接法
2.6 九针全串口设计

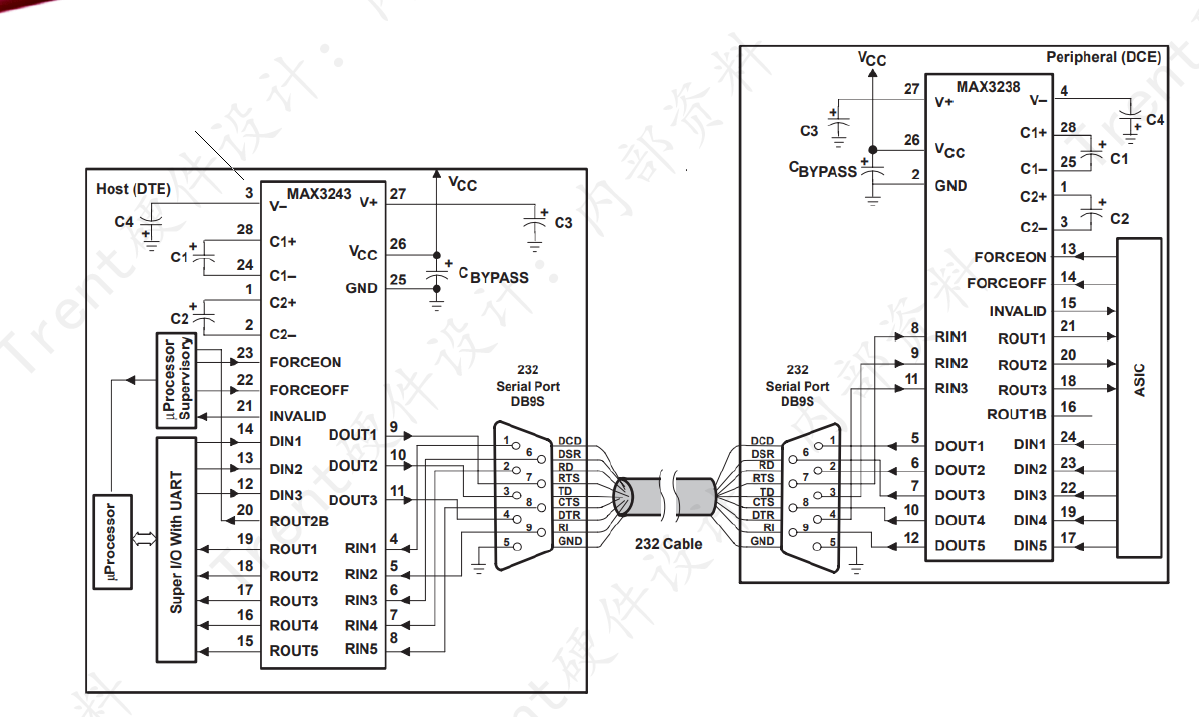

2.6.1 设计框图
2.6.2 信号定义
DCD: 载波检测。主要用于 Modem 通知计算机其处于在线状态。
RXD: 此引脚用于接收外部设备送来的数据。
TXD: 此引脚将计算机的数据发送给外部设备。
DTR: 数据终端就绪；当此引脚高电平时，通知 Modem 可以进行数据传输，计算机已经准备好。
GND: 信号地；
DSR: 数据设备就绪；此引脚高电平时，通知计算机 Modem 已经准备好，可以进行数据通讯了。
RTS: 请求发送；此 脚由计算机 来控制，用以通知 Modem 马上传送数据至计算机；否则， Modem 将收到的数据暂时放入缓
冲区中。
CTS 允许 发送 ；此脚由 Modem 控制，用以通知计算机将数据送至 Modem
RI:Modem 通知计算机有呼叫进来，是否接听呼叫由计算机决定

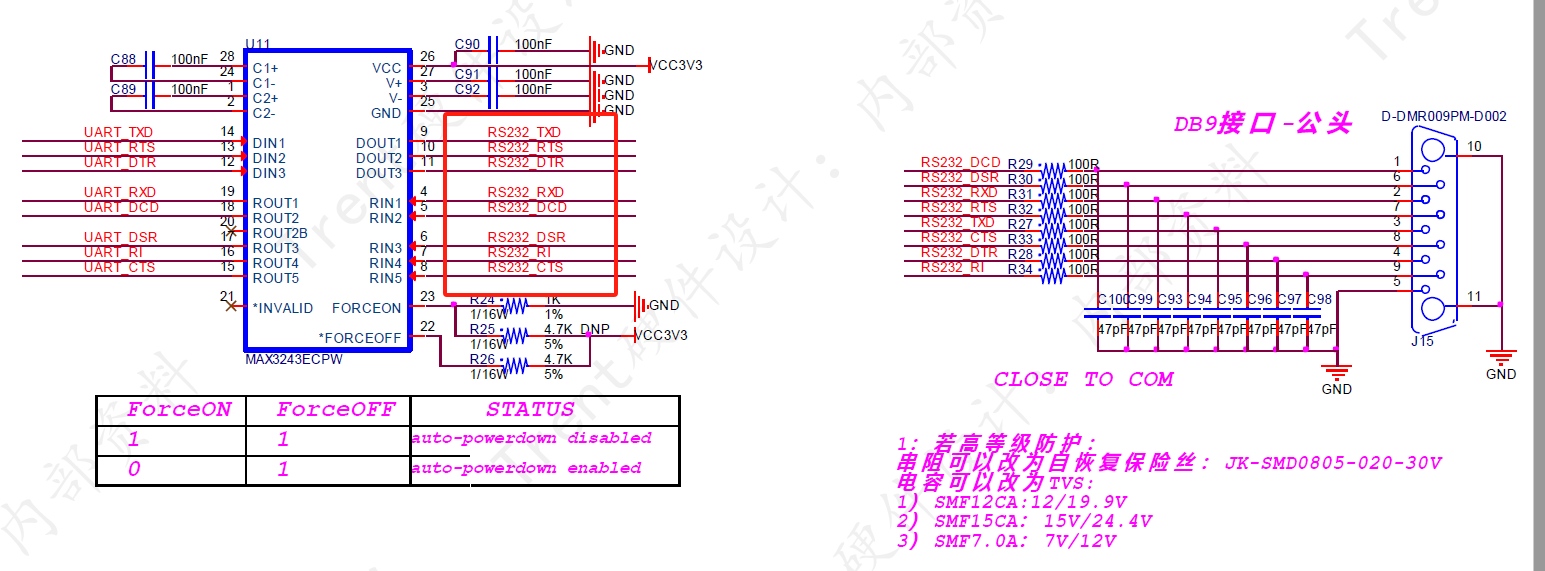

2.6.3 设计细节
我们要知道大概是五入三出的模式

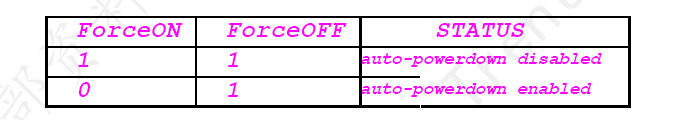

2.6.4 FORCEON,FORCEOFF介绍
是用来控制芯片要不要使用低功耗模式的两个信号，以下是控制逻辑
2.6.5 INVALID介绍
是用来通知CPU开始工作的一个信号
举个例子，比如我们的鼠标键盘，当空闲时处于低功耗模式，当我们点几下，我们的串口会通过这个信号发给CPU需要工作了

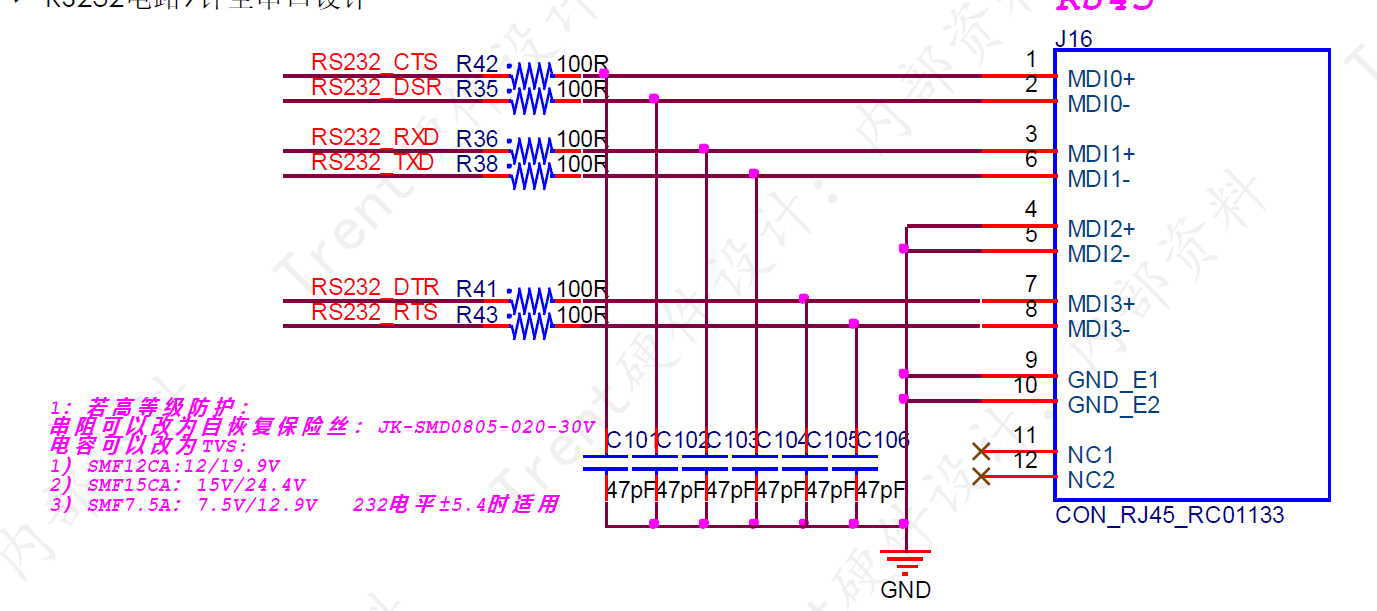

2.6.7 高等级的防护设计
串阻可以改为自恢复保险丝： JK-SMD0805-020-30V
电容可以改为TVS:
1） SMF12CA:12/19.9V
2） SMF15CA： 15V/24.4V
3） SMF7.0A： 7V/12V
TVS管选型是看反向耐压还是毁坏电压，还是钳位电压
当芯片内部有防护时我们根据钳位电压选大点也行，当芯片内部没有二级防护时，我们要使钳位电压小于最大输出电压
2.6.8 RJ45座子设计

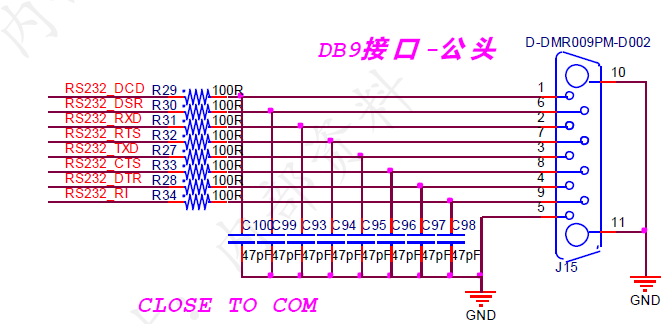

2.6.9 DB9座子设计
