ap无法上线问题定位（交换机发包没有剥掉pvid tag）
一中学，新开的40台ap+poe交换机+核心交换机+旁挂ac+出口路由的组网，反馈ap无法上线，让协助解决。

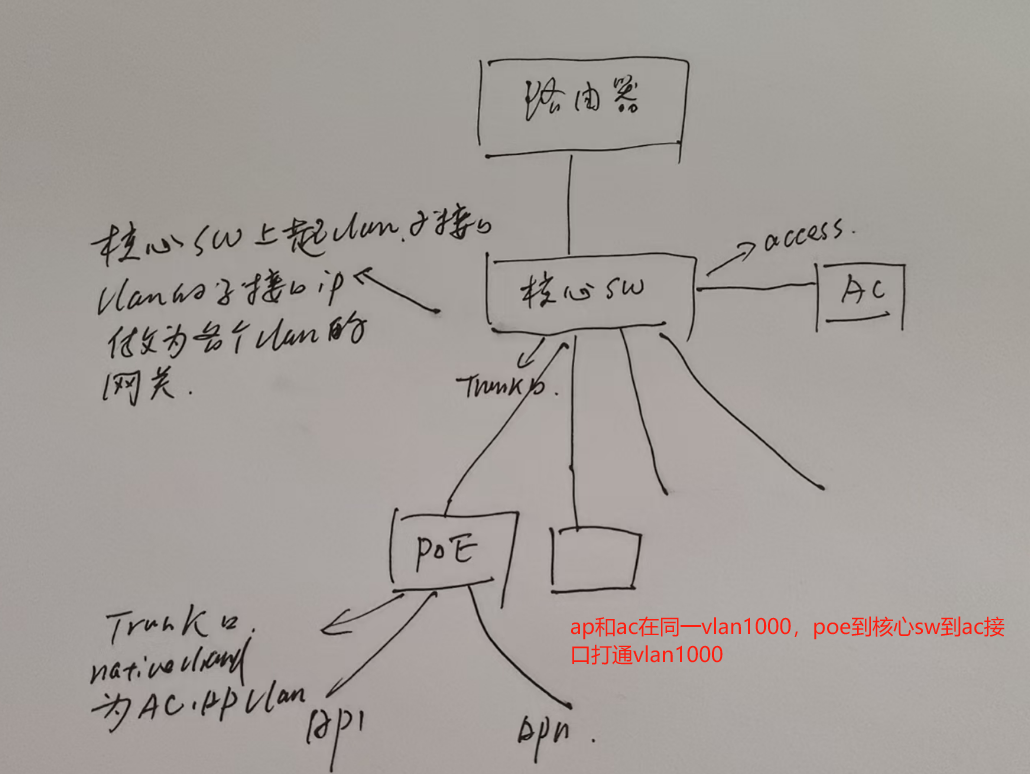

组网如下：
排查过程：

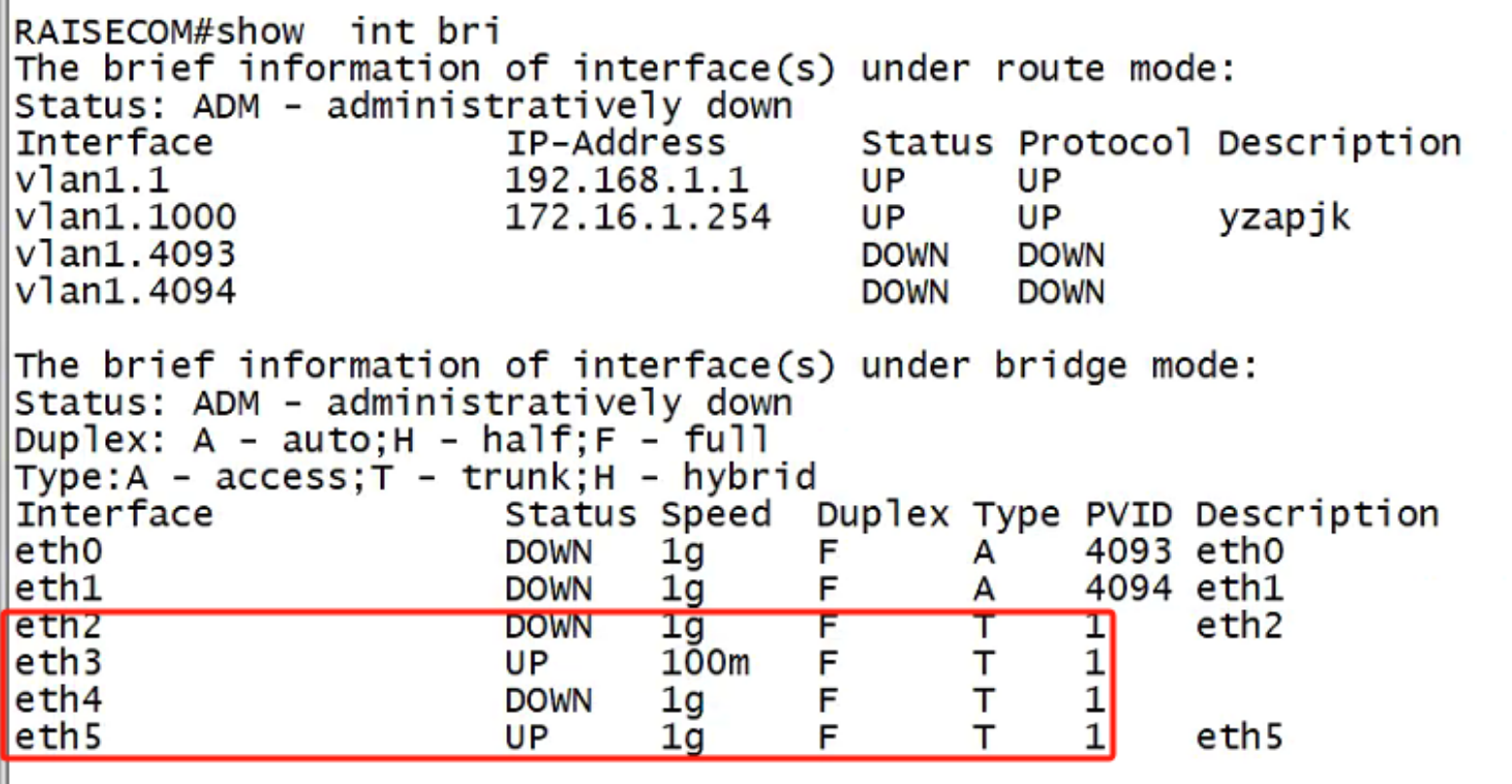

检查ac的配置，没有发现问题

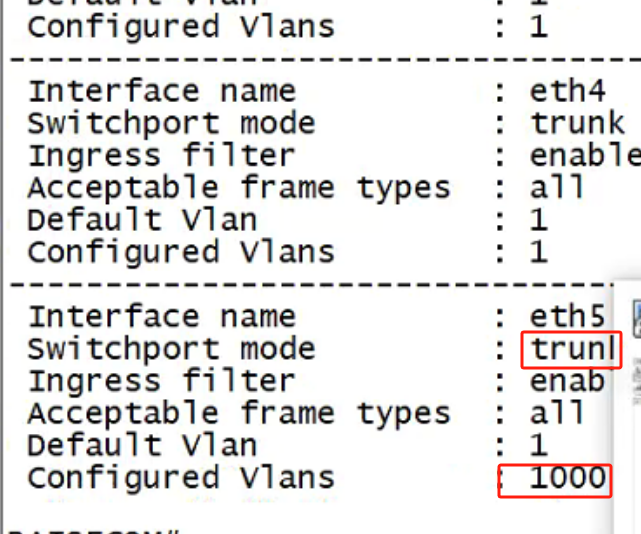

发现配置没有问题，vlan1000配置子接口，而且vlan是up态，eth5是trunk，透传vlan1000
show mac-address发现，有ap的mac地址，而且是厂家的mac地址前三段。
说明ap的二层消息已经到达ac，看看arp -n发现，有大量的arp表项是incomplete态，奇怪为啥这样？ac切到linux下，tcpdump抓包发现，ping一下ap的地址，发现arp消息发出后没有响应，但能看到ap发来的二层广播消息，难道经过的节点广播消息单通？
为了排查问题，排除ac的问题，把ac的一个空闲端口设置为access vlan 1000，然后把ac和ap网线直连，发现ap获得ip正常，ping正常，ap在ac上注册正常。
直连没有问题，经过节点交换机后不正常，显然是经过节点交换机的问题！！！！
问题不在ac，pc配置一个192.168.1.xx的静态ip，接到ap的空闲口上，去访问192.168.1.1，看看能访问不，能的话，ssh登录到ap的192.168.1.1上，断开ap与交换机的线，抓包看看，看看经过交换机后，能否收到ac的响应包？
192.168.1.1是ap的缺省访问地址，ap有一个poe的wan口和两个lan口，瘦ap模式下，三个网口在同一网桥下br-wan下，br-wan配置了一个ip192.168.1.1，所以可以用pc访问ap，用tcpdump抓包
tcpdump -i br-an -nnevXX arp XX显示mac层

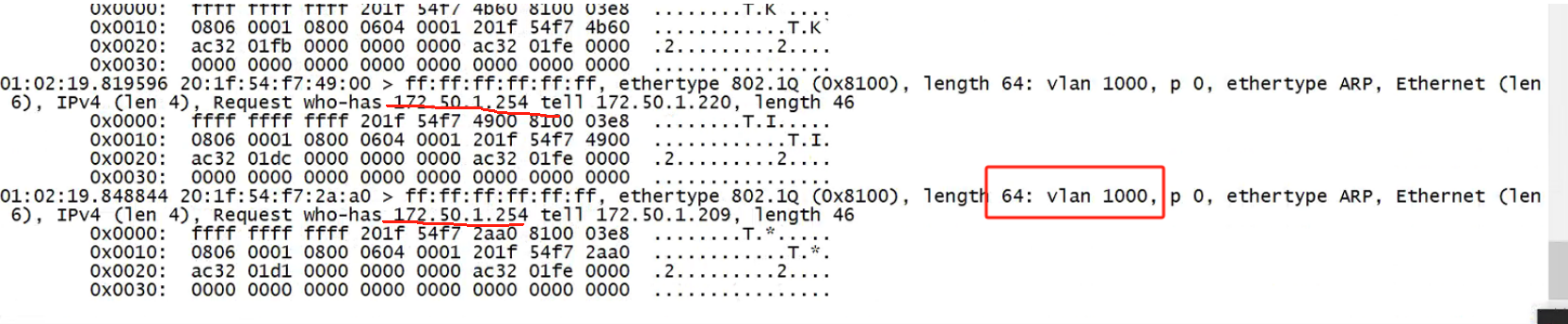

发现收到大量arp消息，但携带了vlan tag 1000
ac的ip改成了172.50.1.254，广播域里有arp消息，但从poe交换机出来的包携带了vlan tag！！！！
ap有线口发出包，管理包不带vlan tag，管理包需要打vlan tag的话必须在交换机的端口trunk口通过交换机设置端口pvid完成，业务包发出会携带设置的tag，就是ap有线口发出不带tag和携带业务设定tag的两种包出去，交换机对接接口应允许设定业务vlan tag通过。
ap的wan相当于一个trunk口，配置有pvid，关联vlan为pvid配置值，出ap，删掉vlan tag发出，入ap，打上pvid设置的值。用户关联ap后，ac给ap下一个station 关联请求消息，携带有业务vlan tag值，ap发出业务包就携带设置vlan id值，从ap的wan口透传出去。
起两个ap的ssh连接，一个执行ping 172.50.1.254 -w 4，四秒ping结束，另一个ssh进行抓包
tcpdump -i br-wan -nnevXX ether host 20:1f:54:f7:3b:40 and arp，抓ap的mac地址的arp包

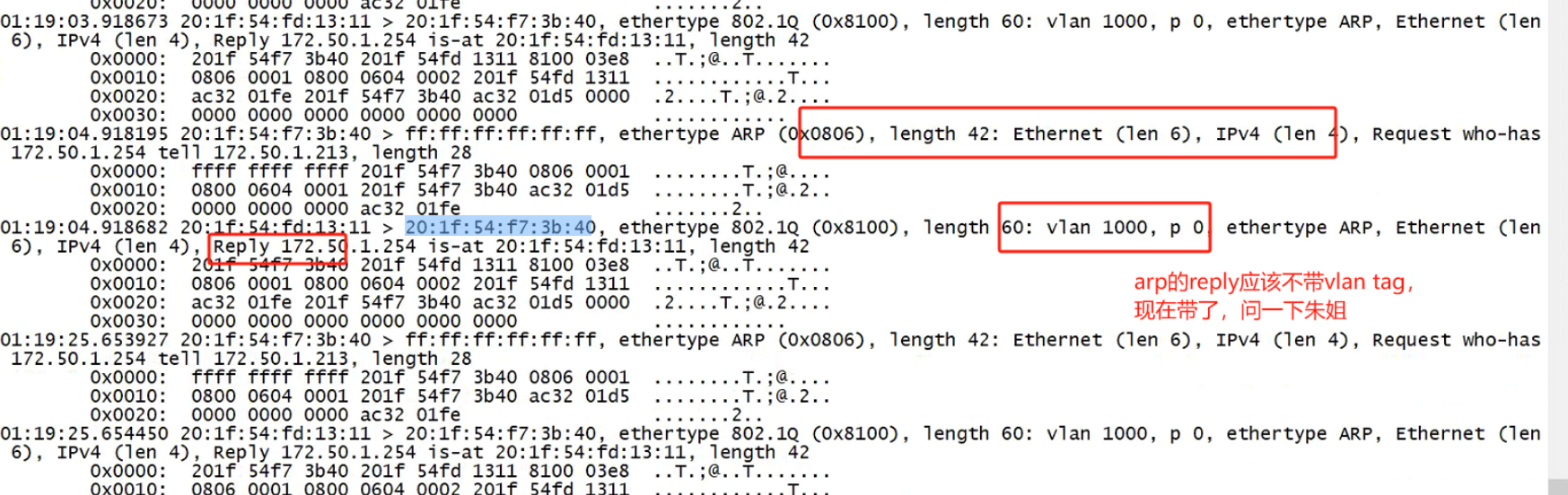

发现如下：
发现arp响应包携带了vlan tag，而且是vlan1000，poe交换机配置的pvid值，结论是poe交换机发包没有删除pvid的tag！！！！
让找交换机的厂家研发反馈，得到答案是这款poe是特殊的交换机，要删除出包到pvid，必须把端口设置在一个特殊标志位，在其重新设置互，发现ping正常，ap上线正常。
如上图，在ac上发现有arp正常的，还有一些不正常，让把剩余poe交换机修改标准位后，反馈ap上线正常问题解决。
一般，交换机里所有的包都带vlan tag，交换机trunk口收发包，收包，不带tag的，打上pvid值进入交换机，带tag，查是否在允许通过的列表里，在，带tag进入，不在，丢弃。
发包，检查携带vlan tag是否等于pvid，等于，剥掉vlan tag发出，不等于，检查是否在允许通过列表里，在，带tag发出，不在，丢弃。
此款交换机有特殊设置，导致的问题。
ac上收到dhcp的discover消息，就发出offer，就认为此ip已经被发出，dhcp标准位此ip被分配，所以在ac检查dhcp lease发现有很多。
