树莓派4B+Ubuntu24.04 电应普超声波传感器串口输出 保姆级教程
1. 背景
我的机器人上要用到超声波测距，因此就选了电应普的1拖4的超声波测距模块。用的是UART受控输出。这个模块的使用很简单，这里做一个笔记，也是对大家的一个参考。
2. 保姆级教程
刚刚说了，这东西很简单，就是一个串口的编程。但是在时间上，有一点点要注意。
我的程序的大框架是有一个50ms的任务，我的相关控制都在这50ms任务里完成。所以，我写一个超声波测距的独立的函数，放到50ms任务里就行了。这个独立的函数，会每50ms被执行一次。
2.1 函数的头文件
#ifndef _DIS_SENSOR_H_
#define _DIS_SENSOR_H_#include "main.h"
#include <wiringPi.h>
#include <wiringSerial.h>typedef struct {uint16_t dis1;uint16_t dis2;uint16_t dis3;uint16_t dis4;} dis_sensor_data_t;uint8_t dis_sensor_init(void);void dis_sensor_run_50ms(void);#endif // _DIS_SENSOR_H_2.2 函数的实现文件
#include "main.h"#include "dis_sensor.h"/* 超声波测距的同时工作的反应时间是70多ms */
/* 每50ms 发一次触发命令，在100ms处能读到结果，也就是每100ms读到一次结果 */uint8_t dis_sensor_init(void)
{const char* dis_sensor_addr = "/dev/ttyAMA2"; // use uart2dis_sensor_data1.dis1 = 0;dis_sensor_data1.dis2 = 0;dis_sensor_data1.dis3 = 0;dis_sensor_data1.dis4 = 0;fd_dis_sensor = serialOpen(dis_sensor_addr, 9600);if(fd_dis_sensor < 0){printf("dis sensor initialize fail\n");return 0;}printf("dis sensor initialize success, fd_dis_sensor=%d\n", fd_dis_sensor);return 1;
}void dis_sensor_run_50ms(void)
{uint8_t trigger_command = 0x55;uint8_t tmp_dis[10] = {0};int data_len = 0;int checksum = 0;// send trigger commandserialPutchar(fd_dis_sensor, trigger_command);// read datadata_len = serialDataAvail(fd_dis_sensor);printf("dis sensor data length = %d\n", data_len);if(data_len>0){for(int i=0; i<10; i++){tmp_dis[i] = serialGetchar(fd_dis_sensor);printf("dis sensor data: %d, %02x\n", i, tmp_dis[i]);}// check checksumfor(int i=0; i<9; i++){checksum += tmp_dis[i];}checksum = checksum & 0xFF;if(checksum == tmp_dis[9]){printf("dis sensor checksum OK\n");}else{printf("dis sensor checksum error, checksum=%d, tmp_dis[9]=%d\n", checksum, tmp_dis[9]);}// save datadis_sensor_data1.dis1 = tmp_dis[1]*256+tmp_dis[2];dis_sensor_data1.dis2 = tmp_dis[3]*256+tmp_dis[4];dis_sensor_data1.dis3 = tmp_dis[5]*256+tmp_dis[6];dis_sensor_data1.dis4 = tmp_dis[7]*256+tmp_dis[8];printf("dis sensor data: %dmm, %dmm, %dmm, %dmm\n", dis_sensor_data1.dis1, dis_sensor_data1.dis2, dis_sensor_data1.dis3, dis_sensor_data1.dis4);}
}
2.3 函数的调用
void task_50ms_hook(int a ) // int a, a no used parameter

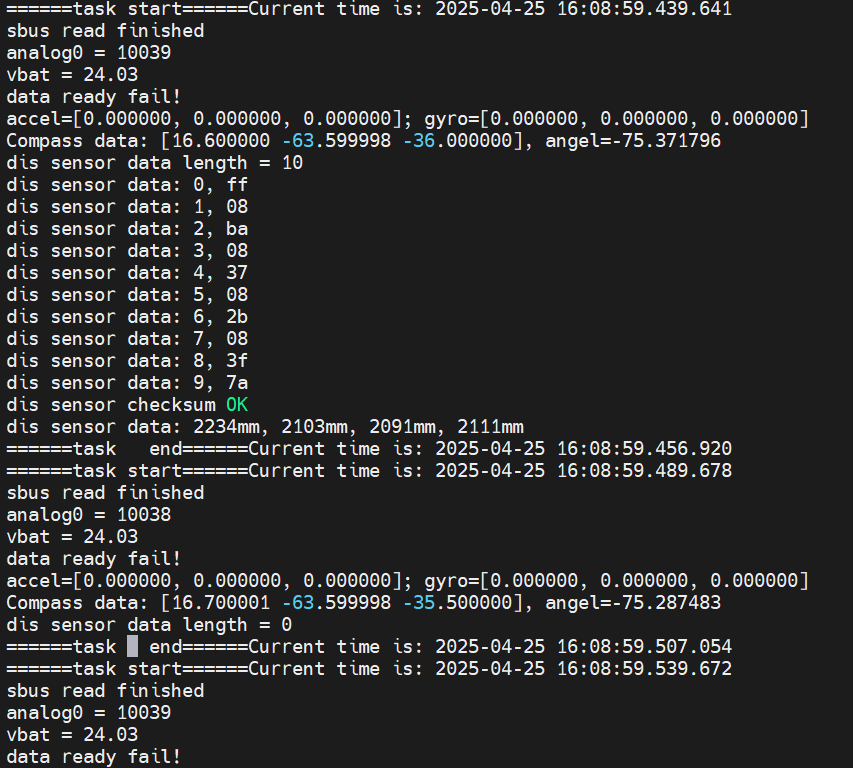

{// for time displayprintf("======task start======");print_current_time();// for distance sensordis_sensor_run_50ms();// for time displayprintf("======task end======");print_current_time();}3. 结果检验
可以看到，读到距离传感器数据的间隔是100ms。
也就是1秒钟可以得到10个数据。基本可以满足机器人的判断使用。
4. 使用中的探讨
现在看到我这个结果是每100ms可以读到一个数据，实际上最开始用的时候，是差不多300ms才有一个数据，我觉得这个间隔有点大，就问厂家，厂家建议将输出方式从轮询(缺省)输出改为同时输出，可以用串口发送指令
01 06 02 16 00 01 + ModbusCRC16校验码来进行修改。可以用sscom来修改，也可以用电应普的调试助手来修改。
5. 好了，大功告成，亲个嘴儿。
