数字IC后端实现教程之InnovusICC2添加Tie High/Low cell脚本
在做我们IC后端训练营项目时，我们反复强调在placement阶段做完都要做一些检查。这些检查主要有以下几方面。
1）setup timing可以接受
2）max transition，max cap符合要求
3）congestion overflow控制在1.5%以内
4）最关键路径timing path是否合理（不要出现过渡优化或者优化不到位的情况）
5）VT Ration比例统计
6）input floating检查
7）low power相关检查，比如isolation cell input是否被插buffer了?
关于芯片流片Tapeout需要逐个review的事项，小编已经整理了一个非常全面的Tapeout checklist表格，感兴趣的可以前往下载。当然，各位在芯片Tapeout review上有拿不定的时候，也可以联系小编进行技术咨询（提供技术咨询，Tapeout Review等服务）。

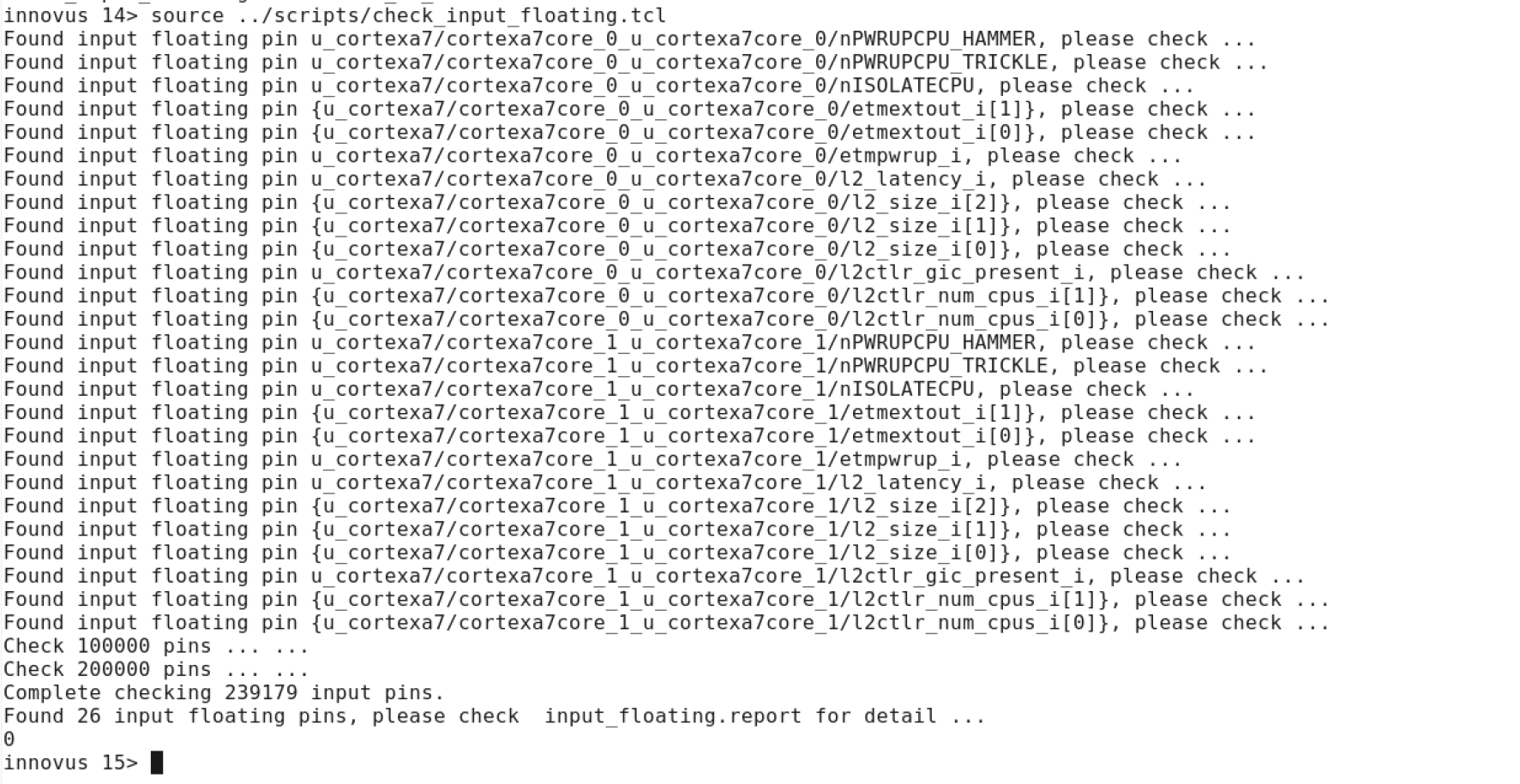

下图所示为学员跑完placement后做的input floating检查的报告。这里报告cpu子模块的input端口存在很多悬空的情况。
本案例报告的子模块input端口悬空是因为netlist中把这些端口接到0或1电平，但是我们没有给这类信号加tie cell！

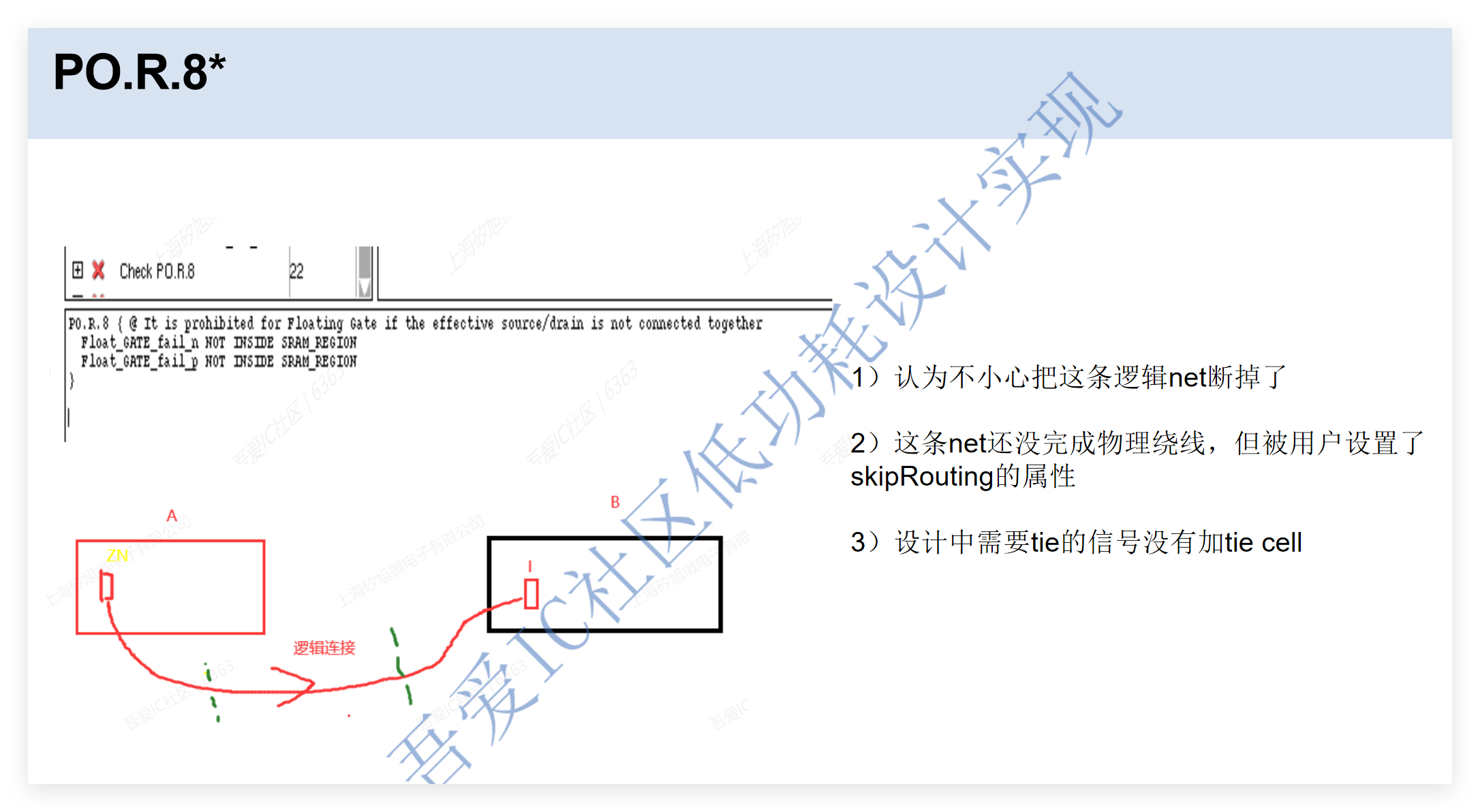

这类input floating（gate floating）问题将来在calibre DRC检查中也会报对应的DRC Violation，PO.R.8 Violation。
下面分享ICC2和Innovus两大工具添加tie cell的万能脚本。
ICC2添加tie cell的脚本：
set supply_net_list [list]
foreach_in_coll net [get_nets -all [list VDD VSS] {
lappend supply_net_list [get_attr $net full_name]
}
connect_tie_cells
-objects [get_pins -of_obj [get_nets -all $supply_net_list] -leaf]
-obj_type port_inst
-tie_high_lib_cell TIEHBWP16P90CPD
-tie_low_lib_cell TIELBWP16P90CPD
-max_wirelength 20
Innovus添加tie cell的脚本：
setTieHiLoMode -prefix Tie -maxFanout 8 -maxDistance 20 -cell “TIEHBWP16P90CPD TIELBWP16P90CPD”
##addTieHiLo
addTieHiLo -powerDomain PD_PSO
addTieHiLo -powerDomain PD_AW_ON
值得注意的是当我们设计中存在多个power domain时，务必针对每个power domain分别添加tie cell，否则工具默认只会对最顶层的power domain添加tie cell！

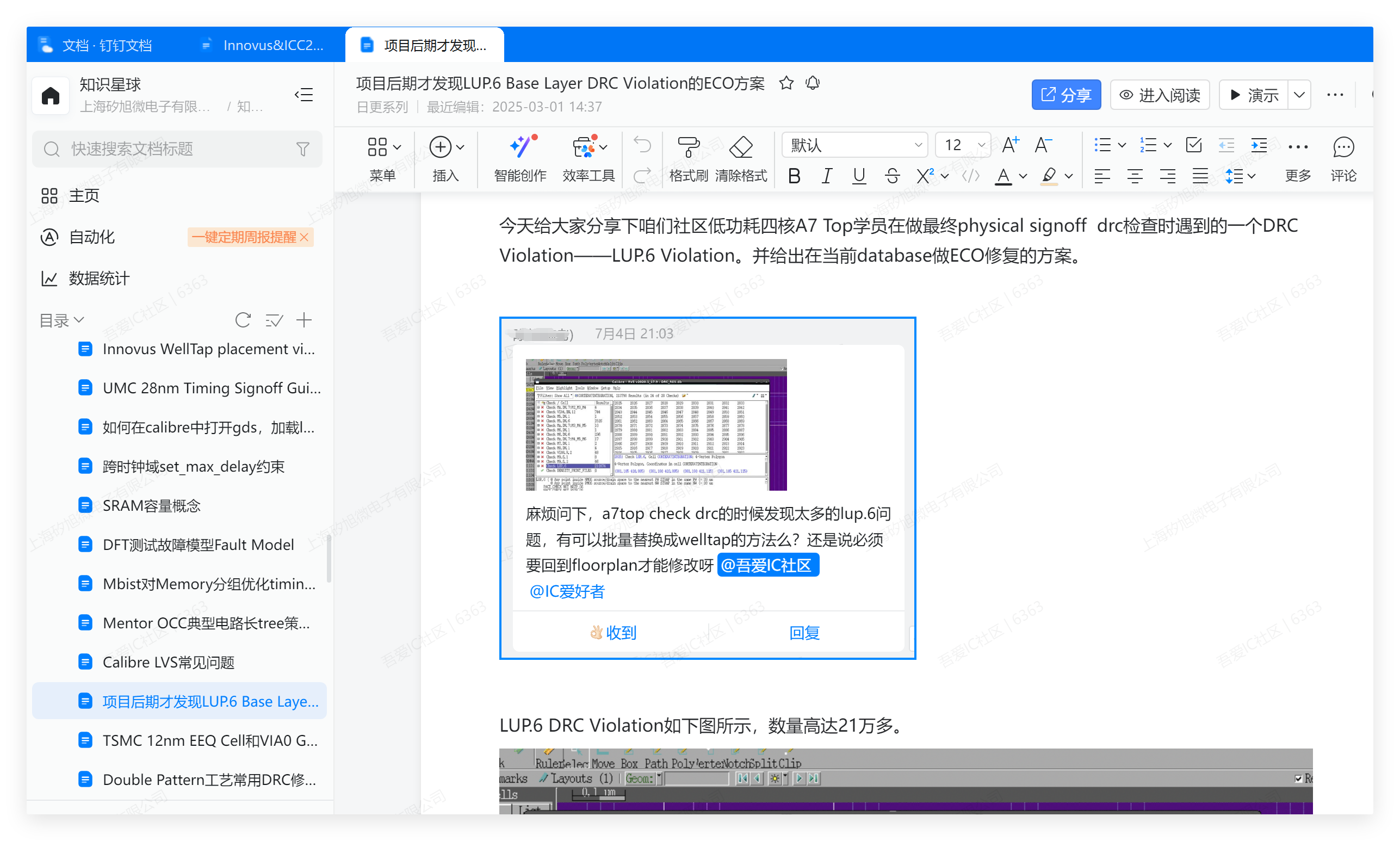

如果你在芯片tapeout review阶段才发现设计中存在大量input floating或LUP.6 DRC Violation的情况，我们也是可以通过ECO的方式来进行修复。
