NGINX upstream、stream、四/七层负载均衡以及案例示例

前言

伴随单台服务器性能及单点故障问题的凸显，一方面需要增加系统的硬件处理能力，另一方面需要添加机器构建应用集群。

应用集群：将同一应用部署到多台机器上，组成处理集群，接收负载均衡设备分发的请求，进行处理并返回响应的数据
负载均衡器:将用户访问的请求根据对应的负载均衡算法，分发到集群中的一台服务器进行处理

1. 四/七层负载均衡

1.1 开放式系统互联模型 —— OSI

将网络通信的工作分为七层：
  应用层：为应用程序提供网络服务。
  表示层：对数据进行格式化、编码、加密、压缩等操作。
  会话层：建立、维护、管理会话连接。
  传输层：建立、维护、管理端到端的连接，常见的有TCP/UDP。
  网络层：IP寻址和路由选择
  数据链路层：控制网络层与物理层之间的通信。
  物理层：比特流传输

1.2 四/七层负载均衡

四层负载均衡：OSI七层模型中的传输层，主要是基于IP+PORT的负载均衡

七层负载均衡：在应用层，主要是基于虚拟的URL或主机IP的负载均衡
四层负载均衡数据包在底层分发，而七层负载均衡数据包则在最顶端进行分发，所以四层负载均衡的效率比七层负载均衡的要高。四层负载均衡不识别域名，而七层负载均衡识别域名。在生产实践中，一般采用四层负载(LVS)+七层负载(Nginx)

2. Nginx七层负载均衡

2.1 upstream指令

定义一组服务器，可以是监听不同端口的服务器，也可以是同时监听TCP和Unix socket的服务器。服务器可以指定不同的权重，默认为1

2.2 server指令和负载均衡状态与策略

指定后端服务器的名称和一些参数，可以使用域名、IP、端口或者unix socket

2.2.1 负载均衡状态

down:将该服务器标记为永久不可用，那么该代理服务器将不参与负载均衡

backup:将该服务器标记为备份服务器，当主服务器不可用时，将用来传递请求

max_conns=number:用来设置代理服务器同时活动链接的最大数量，默认为0，表示不限制，使用该配置可以根据后端服务器处理请求的并发量来进行设置，防止后端服务器被压垮

max_fails=number:设置允许请求代理服务器失败的次数，默认为1

fail_timeout=time:设置经过max_fails失败后，服务暂停的时间，默认是10秒

2.2.2 负载均衡策略

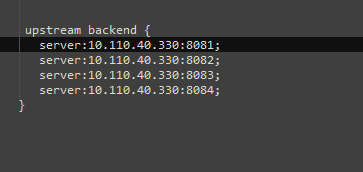

轮询:
  upstream模块负载均衡默认的策略。每个请求会按时间顺序逐个分配到不同的后端服务器。轮询不需要额外的配置

加权轮询:
  weight=number:用来设置服务器的权重，默认为1，权重数据越大，被分配到请求的几率越大；该权重值，主要是针对实际工作环境中不同的后端服务器硬件配置进行调整的，所有此策略比较适合服务器的硬件配置差别比较大的情况

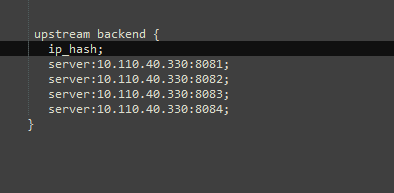

ip_hash:
  当对后端的多台动态应用服务器做负载均衡时，ip_hash指令能够将某个客户端IP的请求通过哈希算法定位到同一台后端服务器上。当来自某一个IP的用户在后端Web服务器A上登录后，在访问该站点的其他URL，能保证其访问的还是后端web服务器A

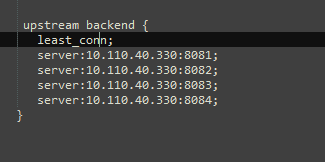

least_conn:
  最少连接，把请求转发给连接数较少的后端服务器。轮询算法是把请求平均的转发给各个后端，使它们的负载大致相同；但是，有些请求占用的时间很长，会导致其所在的后端负载较高。这种情况下，least_conn这种方式就可以达到更好的负载均衡效果

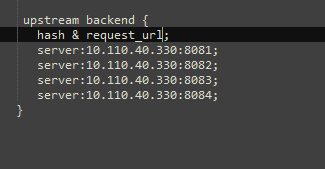

url_hash:
  按访问url的hash结果来分配请求，使每个url定向到同一个后端服务器，要配合缓存命中来使用。同一个资源多次请求，可能会到达不同的服务器上，导致不必要的多次下载，缓存命中率不高，以及一些资源时间的浪费。而使用url_hash，可以使得同一个url会到达同一台服务器，一旦缓存住了资源，再此收到请求，就可以从缓存中读取

fair:
  fair采用的不是内建负载均衡使用的轮换的均衡算法，而是可以根据页面大小、加载时间长短智能的进行负载均衡。fair属于第三方模块实现的负载均衡。需要添加nginx-upstream-fair模块

2.3 案例

  模拟应用（在172.18.25.49上nginx配置3个端口提供服务）

		server {listen 10120;server_name localhost;default_type text/html;return 200 '<h1>1012</h1>';}server {listen 10130;server_name localhost;default_type text/html;return 200 '<h1>1013</h1>';}server {listen 10140;server_name localhost;default_type text/html;return 200 '<h1>1014</h1>';}

  负载均衡器设置（fair策略,10150 端口下线）

  upstream backend{fair;server 172.18.25.49:10120;server 172.18.25.49:10130;server 172.18.25.49:10140;server 172.18.25.49:10150 down;}

  反向代理（https请求）

  server {listen 1443 ssl;server_name localhost;ssl_certificate cert/server.crt;ssl_certificate_key cert/server.key;ssl_session_cache shared:SSL:1m;ssl_session_timeout 5m;ssl_ciphers HIGH:!aNULL:!MD5;ssl_prefer_server_ciphers on;location / {proxy_pass http://backend;}}

3. Nginx四层负载均衡的指令

3.1 stream

  提供在其中指定流服务器指令的配置文件上下文。和http指令同级

3.2 upstream指令

  和http的upstream指令是类似的

3.3 四层负载均衡实现tcp的转发

stream {log_format  proxy '$remote_addr $remote_port - [$time_local] $status $protocol ''"$upstream_addr" "$upstream_bytes_sent" "$upstream_connect_time"' ;access_log /var/log/nginx/proxy.log proxy;#定义转发ssh的22端口upstream ssh_22 {server 172.18.25.49:22;}
#定义转发mysql的3306端口upstream mysql_3306 {server 172.18.25.49:3306;}server {listen 5555;proxy_connect_timeout 3s;proxy_timeout 300s;proxy_pass ssh_22 ;}server {listen 6666;proxy_connect_timeout 3s;proxy_timeout 3s;proxy_pass mysql_3306;}
}
