ACL访问控制列表简单实验CISCO

1.ACL简介：

ACL 是访问控制列表（Access Control List）的简称，它是一种用于控制网络访问权限的技术手段，广泛应用于路由器、交换机等网络设备以及操作系统、数据库等系统中。以下从基本概念、工作原理、分类、应用场景等方面详细介绍 ACL：

1.1基本概念：

ACL 是由一系列规则组成的列表，这些规则根据数据包的源 IP 地址、目的 IP 地址、端口号、协议类型等信息来定义允许或拒绝特定的网络流量通过。它就像是一个网络交通警察，依据预先设定的规则对进出网络的数据包进行检查和筛选，以确保网络的安全性和稳定性。

1.2工作原理：

• 数据包检查：当数据包到达网络设备（如路由器）时，设备会按照 ACL 中规则的顺序，依次对数据包进行检查。
• 规则匹配：检查数据包的各项信息是否与 ACL 中的某条规则相匹配。例如，一条规则可能规定允许源 IP 地址为 192.168.1.0/24 网段的数据包通过，那么当一个来自该网段的数据包到达时，就会匹配这条规则。
• 执行动作：如果数据包与某条规则匹配，设备就会执行该规则所定义的动作，通常有允许（Permit）和拒绝（Deny）两种动作。如果数据包不与任何规则匹配，设备则会按照默认的规则进行处理，一般情况下是拒绝该数据包通过。

1.3分类：

• 标准 ACL：标准 ACL 只根据数据包的源 IP 地址来定义规则。它的编号范围通常是 1 - 99 或 1300 - 1999（不同的设备厂商可能会有一些差异）。例如，创建一个标准 ACL，拒绝来自 IP 地址 192.168.1.100 的所有流量，可以使用命令 “access - list 1 deny 192.168.1.100”。
• 扩展 ACL：扩展 ACL 可以根据数据包的源 IP 地址、目的 IP 地址、端口号、协议类型等多个条件来定义规则，功能更加强大。其编号范围一般是 100 - 199 或 2000 - 2699。例如，要阻止从 192.168.1.0/24 网段到 172.16.0.0/16 网段的所有 TCP 流量访问目标端口 80，可以使用命令 “access - list 101 deny tcp 192.168.1.0 0.0.0.255 172.16.0.0 0.0.255.255 eq 80”。

1.4应用场景：

• 网络安全防护：通过设置 ACL，可以阻止来自特定恶意 IP 地址或网段的访问，防止网络攻击，如黑客入侵、病毒传播等。例如，拒绝所有来自已知恶意 IP 地址的数据包进入企业网络。
• 访问控制：根据不同用户或部门的需求，限制对特定网络资源的访问。比如，只允许财务部门的 IP 地址访问财务服务器的特定端口，其他部门则无法访问。
• 流量管理：可以根据协议类型、端口号等对网络流量进行分类和控制，实现流量的优化和管理。例如，限制 P2P 下载软件所使用的端口，以避免大量占用网络带宽，保证关键业务（如视频会议、文件传输等）的正常运行。

1.5配置原则与注意事项：

• 规则顺序：ACL 中的规则是按照顺序依次检查的，一旦数据包匹配到某条规则并执行相应动作后，就不会再继续检查后面的规则。因此，规则的顺序非常重要，通常需要将最具体、最严格的规则放在前面。
• 通配符掩码：在配置 ACL 时，需要使用通配符掩码来指定 IP 地址范围。通配符掩码与子网掩码的概念相反，0 表示精确匹配，1 表示任意匹配。例如，通配符掩码 0.0.0.255 表示匹配该 IP 地址的前三个字节，最后一个字节可以是任意值。
• 默认规则：要清楚设备的默认规则，避免因疏忽导致意外的访问控制结果。有些设备默认拒绝所有未明确允许的流量，而有些设备则默认允许所有流量，需要根据实际情况进行合理配置。
• 测试与维护：在配置 ACL 后，需要进行充分的测试，确保其能够按照预期的规则进行访问控制，并且不会对正常的网络通信造成影响。同时，随着网络环境的变化，需要及时对 ACL 进行维护和更新，以保证网络的安全性和可用性。

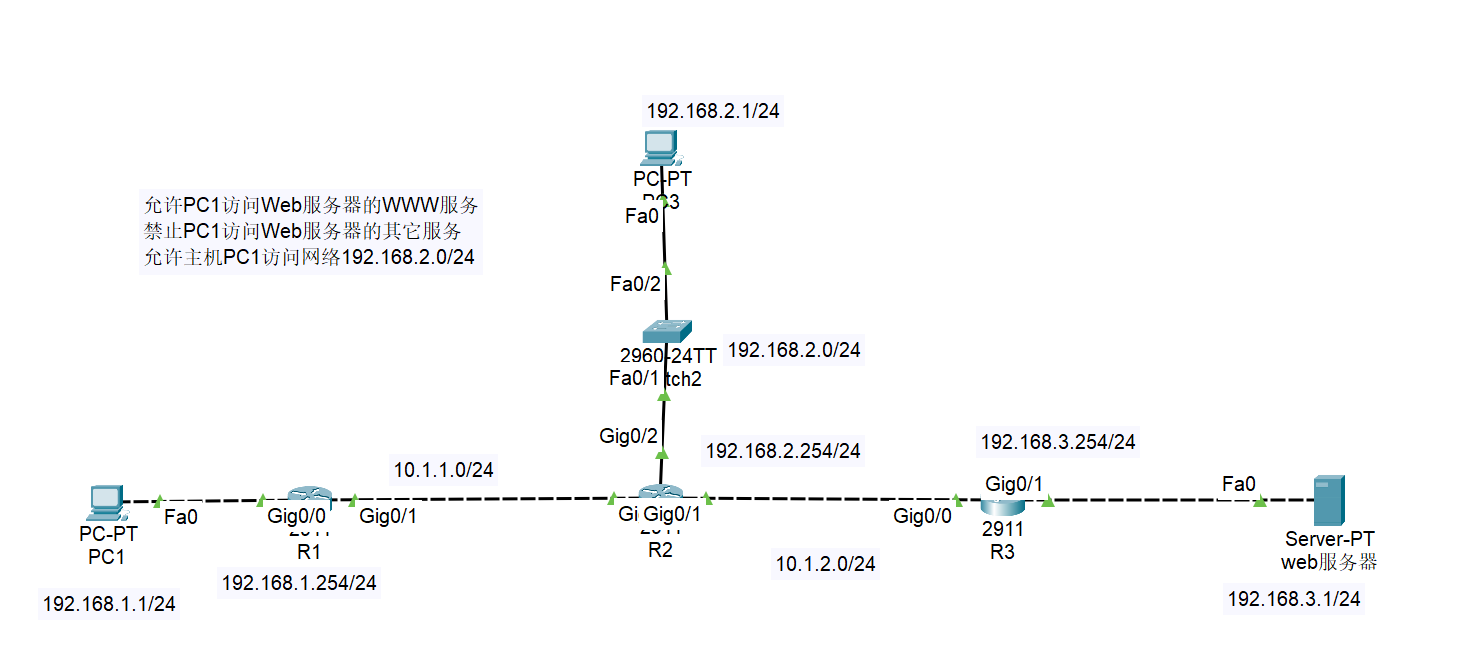

2.实验要求和拓扑：

1.允许PC1访问Web服务器的WWW服务

2.禁止PC1访问Web服务器的其它服务

3.允许主机PC1访问网络192.168.2.0/24

4.本实验均采用静态配置



3.具体配置：

3.1各端口IP配置：

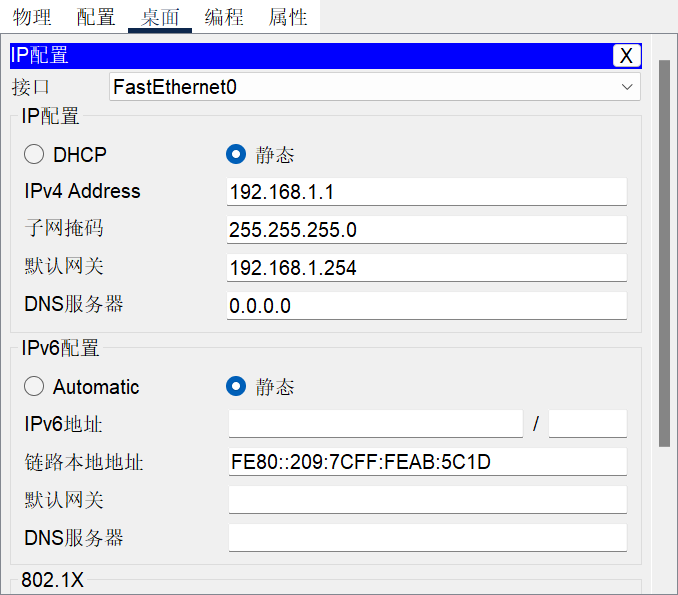

PC1：

PC3：

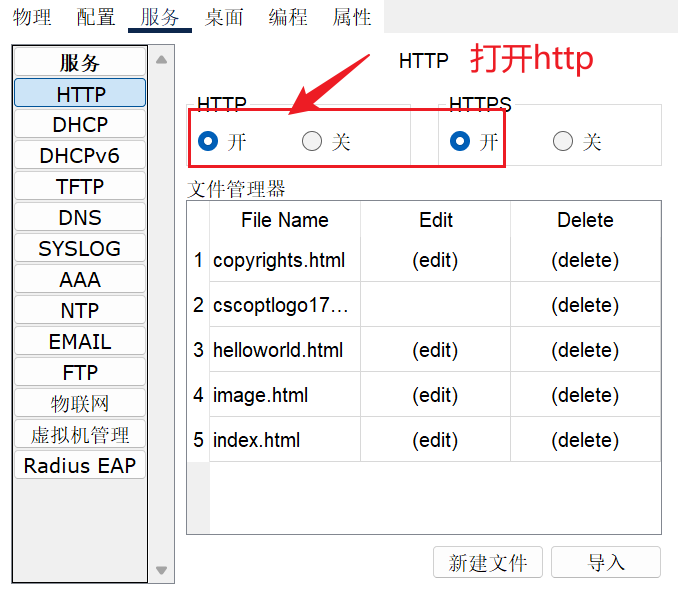

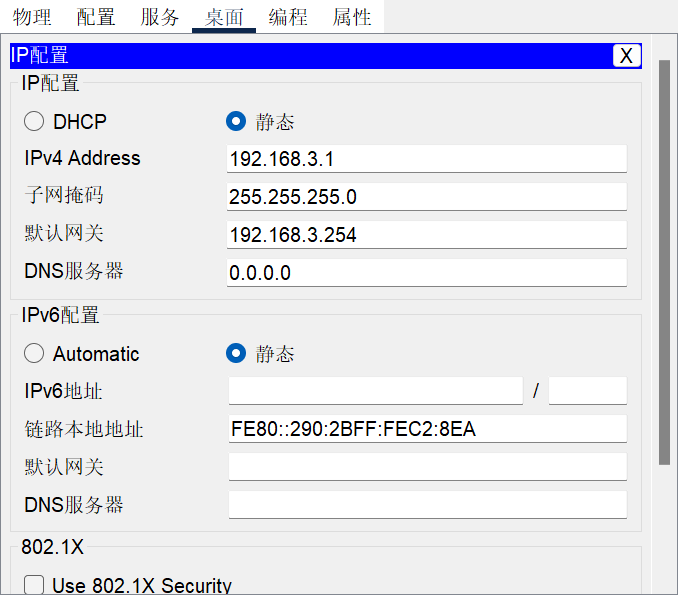

web服务器：

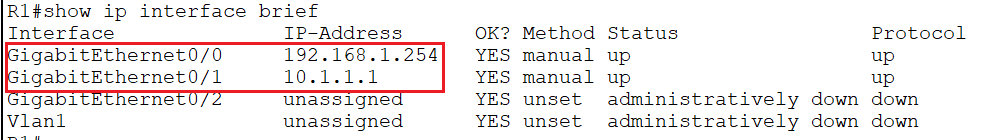

R1：

R1#conf t
R1(config)#int g0/0
R1(config-if)#ip add 192.168.1.254 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#R1(config)#int g0/1
R1(config-if)#ip add 10.1.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#

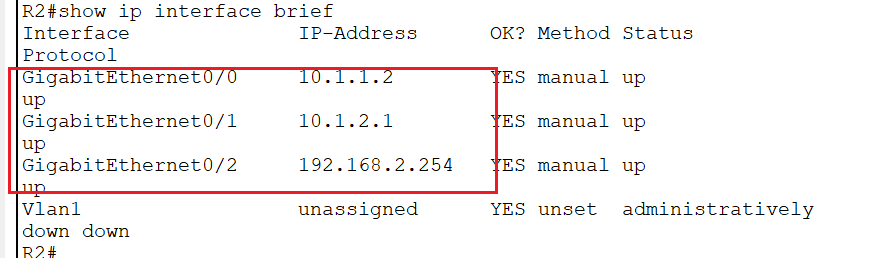

R2：

R2(config)#int g0/0
R2(config-if)#ip add 10.1.1.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#R2(config)#int g0/1
R2(config-if)#ip add 10.1.2.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#R2(config)#int g0/2
R2(config-if)#ip add 192.168.2.254 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#

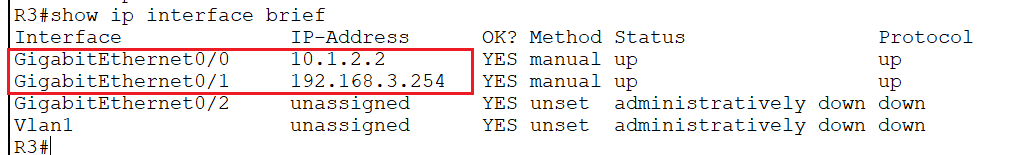

 R3：

R3(config)#int g0/0
R3(config-if)#ip add 10.1.2.2 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#R3(config)#int g0/1
R3(config-if)#ip add 192.168.3.254 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#exit
R3(config)#



3.2静态路由配置：

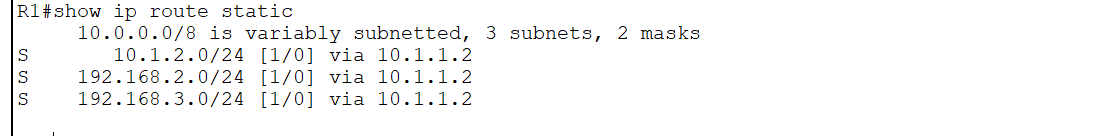

R1：

R1(config)#ip route 192.168.2.0 255.255.255.0 10.1.1.2
R1(config)#ip route 192.168.3.0 255.255.255.0 10.1.1.2
R1(config)#ip route 10.1.2.0 255.255.255.0 10.1.1.2

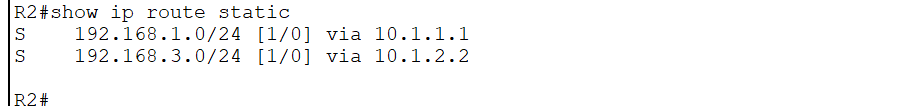

R2：

R2(config)#ip route 192.168.1.0 255.255.255.0 10.1.1.1
R2(config)#ip route 192.168.3.0 255.255.255.0 10.1.2.2

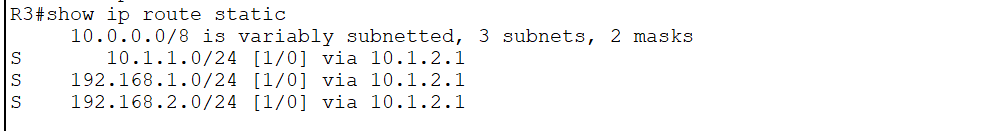

R3：

R3(config)#ip route 192.168.1.0 255.255.255.0 10.1.2.1
R3(config)#ip route 192.168.2.0 255.255.255.0 10.1.2.1
R3(config)#ip route 10.1.1.0 255.255.255.0 10.1.2.1

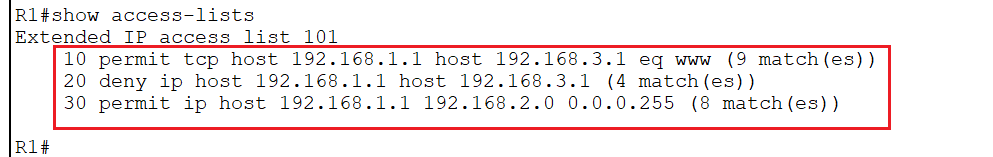

3.3ACL配置：

由于是限制PC1的访问，在R1上配置ACL较为简单。

R1(config)#access-list  101  permit  tcp  host  192.168.1.1  host  192.168.3.1  eq  www
R1(config)#access-list  101  deny  ip  host  192.168.1.1  host  192.168.3.1
R1(config)#access-list  101  permit  ip  host  192.168.1.1  192.168.2.0  0.0.0.255
R1(config)# int  f0/0
R1(config-if)# ip  access-group  101  in

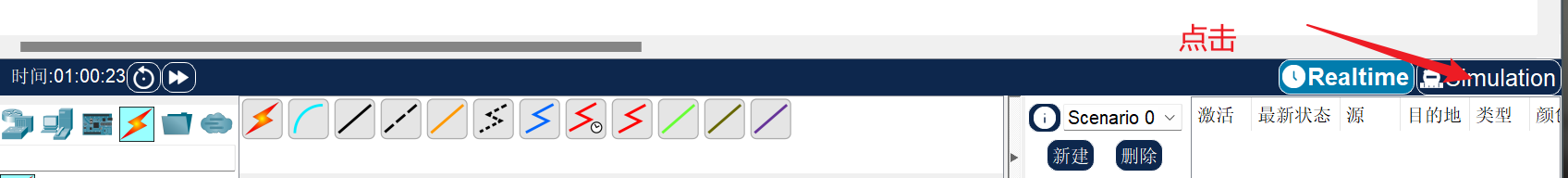

4.测试实验结果：

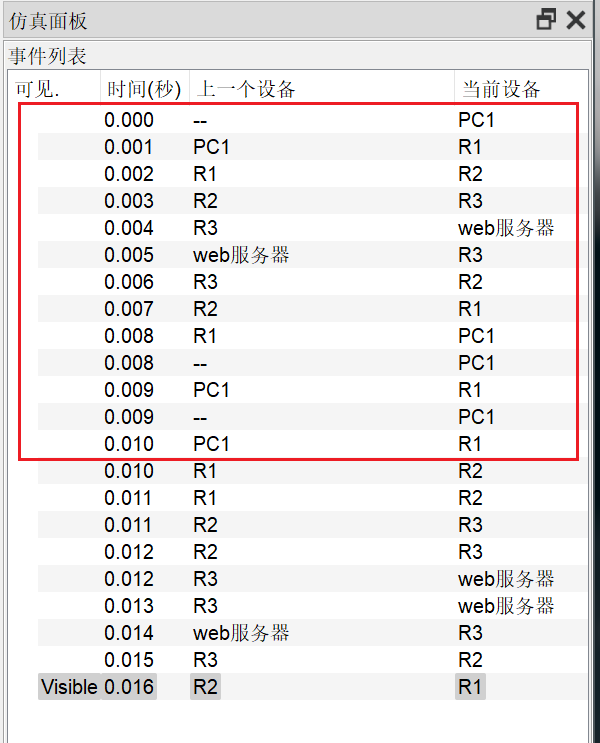

4.1PC1访问web服务：

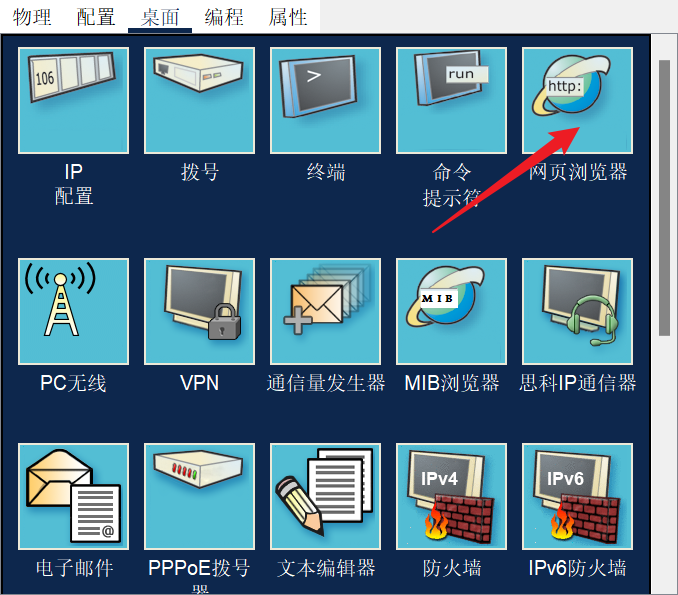

1.在PC1点击网页浏览器：

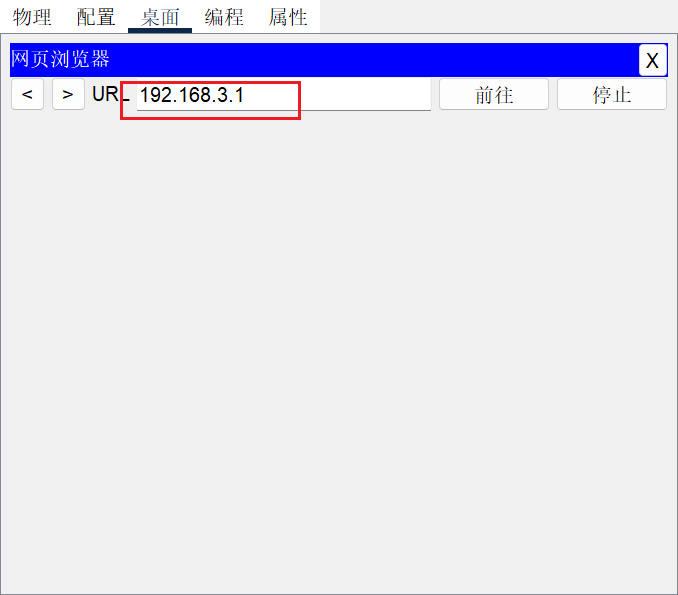

2.输入服务器IP：

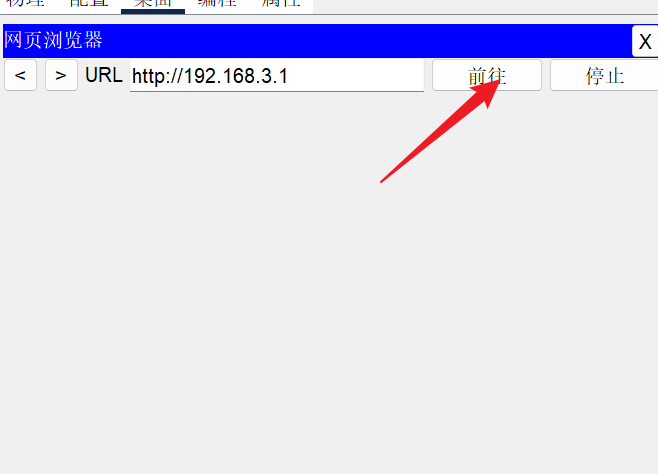

3.点击前往：





4.成功访问web服务：



4.2禁止PC1访问Web服务器的其它服务：

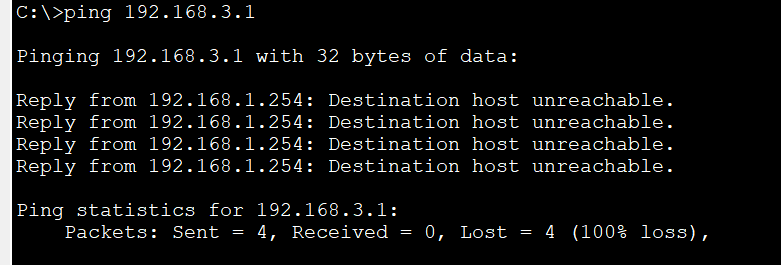

PC1ping web服务不可达

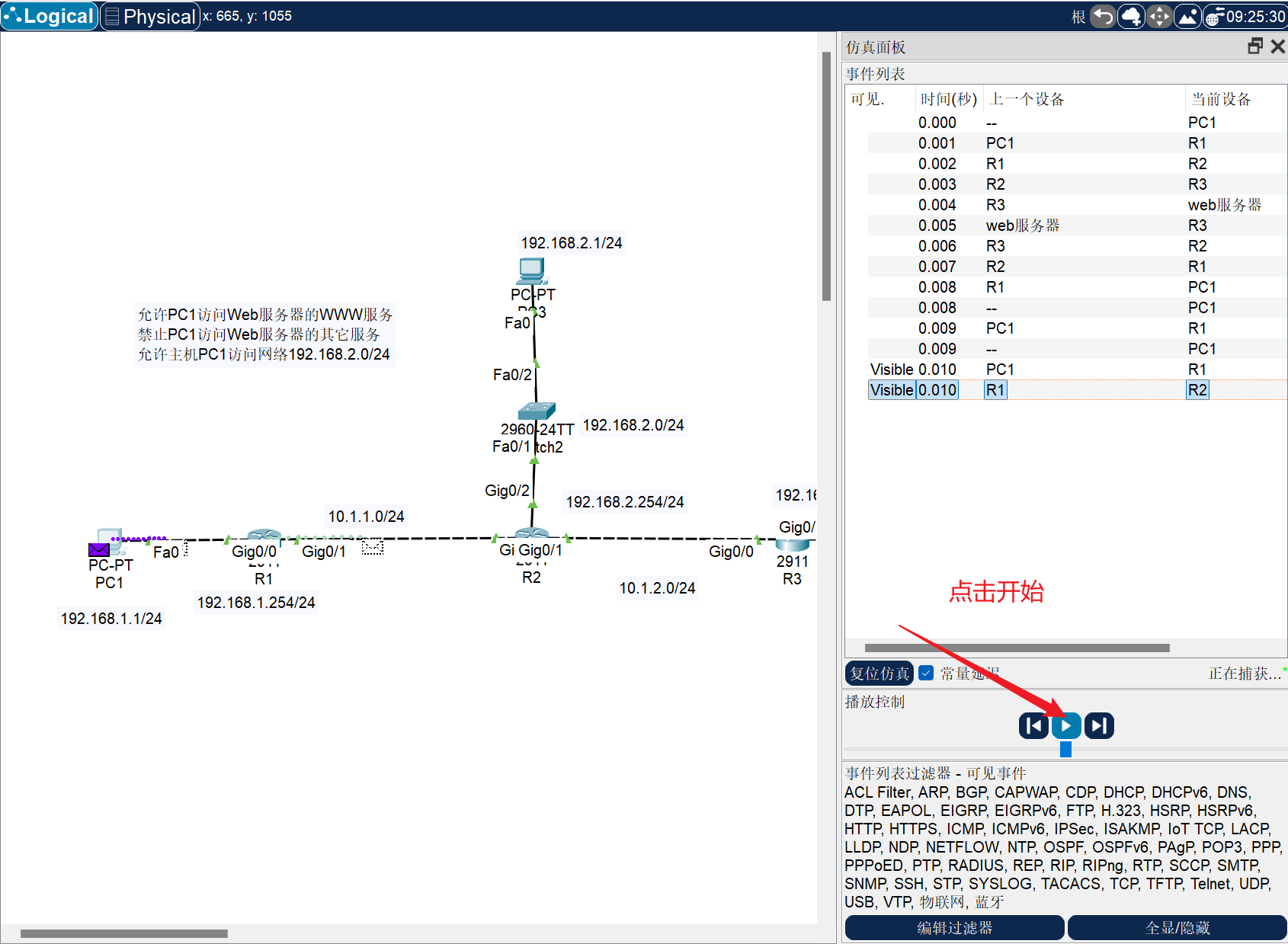

4.3 允许主机PC1访问网络192.168.2.0/24：

到此实验结束！！！
