前言

  随着全球化的加速，国际间的技术交流和合作日益频繁。在地理信息领域，WGS-84坐标系作为一种国际通用的地心坐标系，被广泛应用于全球定位系统（GPS）以及其他卫星导航系统中。然而，在国内，我们更多地使用北京54坐标系或西安80坐标系。这些坐标系虽然在特定区域内具有较高的精度，但在与国际数据对接时，就需要进行坐标转换。

  坐标转换不仅仅是技术上的转换，它还涉及到数据的精度、可靠性和一致性。例如，在农业智能化领域，精准农业需要精确的地理信息来指导播种、施肥和灌溉等操作。如果坐标转换不准确，可能会导致设备的定位偏差，从而影响农业生产效率和作物产量。因此，掌握坐标转换的原理和方法，对于提高地理信息的准确性和实用性具有重要意义。

WGS-84坐标系简介

  WGS-84 坐标系（World Geodetic System 1984 Coordinate System）是一种国际上采用的地心坐标系。它的坐标原点位于地球的质心，地心空间直角坐标系的 Z 轴指向国际时间服务机构（BIH）1984.0 定义的协议地球极（CTP）方向，X 轴指向 BIH 1984.0 的零子午面和 CTP 赤道的交点，Y 轴与 Z 轴、X 轴垂直，构成右手坐标系。这种坐标系的建立，为全球定位系统（GPS）提供了统一的参考框架。

  WGS-84 坐标系的一个显著特点是它的全球适用性。由于其以地球质心为原点，因此可以有效地避免因局部地区地形变化而引起的坐标偏差。此外，WGS-84坐标系还具有较高的精度，能够满足大多数高精度定位需求。然而，需要注意的是，WGS-84坐标系并不是完美无缺的。由于地球形状的不规则性以及测量技术的局限性，WGS-84坐标系在某些地区仍然可能存在微小的偏差。

国内坐标系及其与WGS-84坐标系的差异

  在国内，我们常用的坐标系主要有GCJ-02坐标系和BD-09坐标系。这两种坐标系都是基于我国的地理特征和测量需求而建立的，尤其是在互联网地图和导航服务中得到了广泛应用。

  GCJ-02坐标系，通常被称为火星坐标系，是由中国国家测绘局制定的，基于WGS-84坐标系进行加密处理。它的主要目的是为了保护国家的地理信息安全，因此在GCJ-02坐标系中，位置会相对于WGS-84坐标系进行一定的偏移。这种坐标系广泛应用于高德地图和腾讯地图等导航服务。

  BD-09坐标系是百度地图使用的坐标系，基于GCJ-02进行了进一步的加密处理。BD-09坐标系在GCJ-02的基础上增加了更多的偏移量，以提高数据的安全性和隐私保护。这使得BD-09坐标系在百度地图中具有独特的定位方式，但也导致了与其他坐标系之间存在一定的转换误差。

  尽管GCJ-02和BD-09坐标系在国内的应用非常广泛，但它们都是基于WGS-84进行转换而来的，因此在全球范围内并不具有通用性。在使用这些坐标系时，需要特别注意它们的转换和精度问题，以确保定位的准确性。

  由于 WGS-84 坐标系与国内坐标系之间的差异，当我们将 GPS 测量的 WGS-84 坐标数据转换为国内坐标系时，就需要进行复杂的坐标转换计算。这个过程不仅需要考虑坐标系之间的几何关系，还需要考虑测量误差、数据精度以及已知点的分布等因素。

GNSS坐标转换与误差分析

  在常规情况下，全球导航卫星系统（GNSS）模块输出的坐标数据通常采用 WGS-84 坐标系。这意味着，为了将这些坐标应用于国内的地图服务或其他地理信息系统，必须经过坐标转换的过程。然而，这一转换过程并非总是完美无误，它可能引入一定的误差。该误差的大小主要取决于已知参考点的精度以及这些参考点的分布情况。

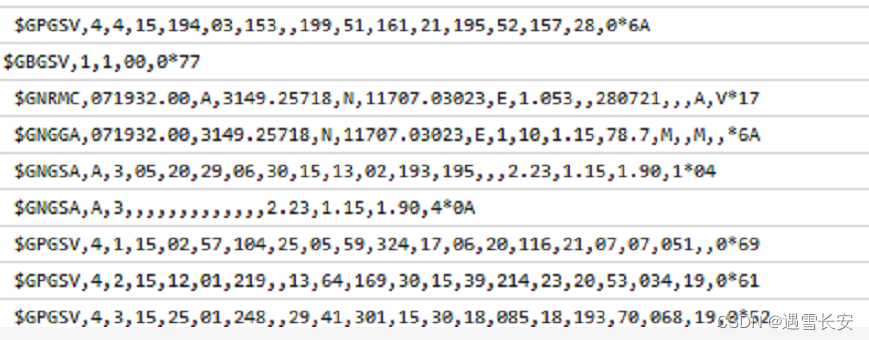

  例如，在笔者之前的测试中，所打印出的定位结果以经纬度的格式呈现，具体为 ddmm.mmmm：3149.25718,11707.03023。在进行坐标转换时，首先需要将这种格式转换为 dd.dddd 格式，即 31.820953,117.117170500。这种格式转换是坐标转换的第一步，确保数据能够被正确处理。

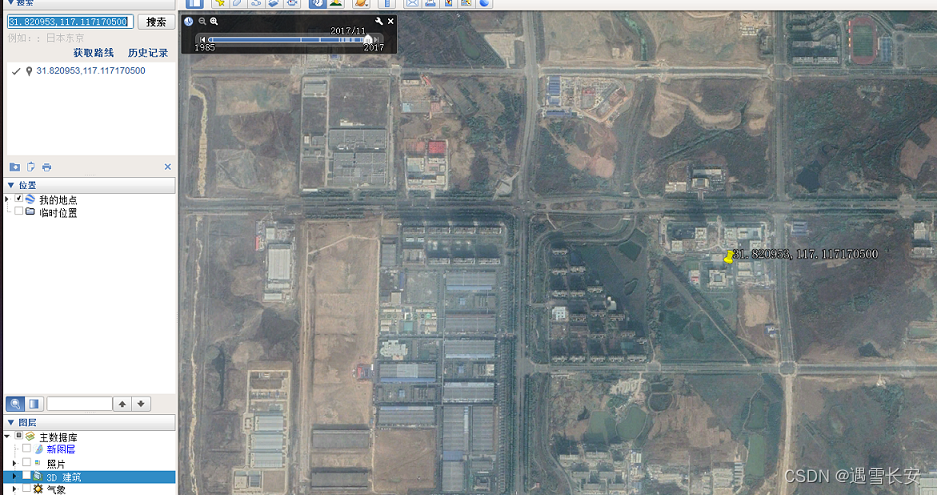

  WGS-84 坐标在谷歌地图上定位时，数据的准确性相对较高。用户可以通过输入转换后的坐标，轻松地在谷歌地图上找到对应的位置，显示效果良好。

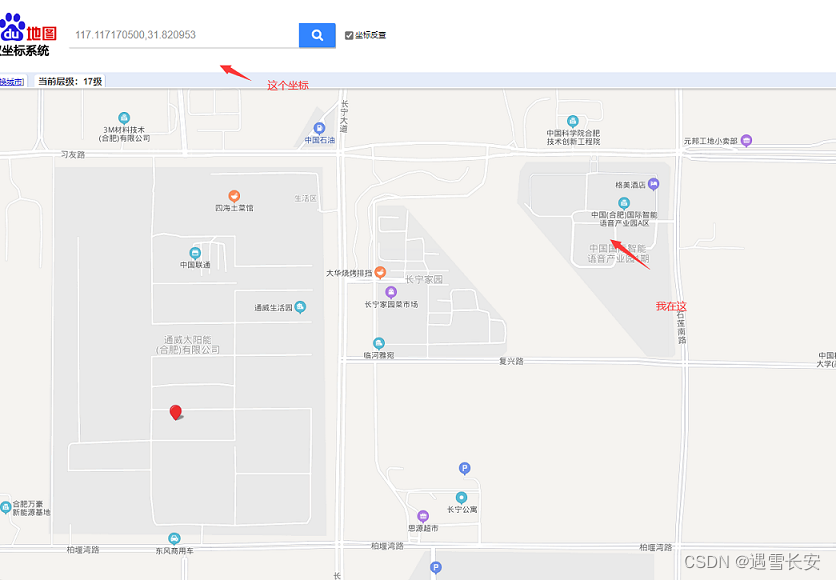

  然而，当同样的坐标输入到百度地图时，定位的误差却明显增大。这种情况在实际应用中并不少见，尤其是在国内的地图服务中，因不同坐标系的使用和地理信息处理算法的差异，可能导致用户在使用时遇到定位偏差的问题。

  为了应对这一问题，通常需要使用纠偏算法来进行位置修正。用户可以通过访问相关网站点此访问，输入上述经纬度信息，便可以看到在百度地图以及高德地图中的纠偏结果。这种纠偏技术能够有效减少由于坐标转换带来的误差，提高定位的准确性和可靠性。

坐标转换的方法与步骤

平面坐标转换

  平面坐标转换是坐标转换中最常见的部分。其基本思路是将GNSS测量的WGS-84坐标投影到平面坐标系中，然后通过已知控制点进行二维相似变换。具体步骤如下：

1. 投影变换：将WGS-84坐标系下的地理坐标（经度、纬度）投影到平面坐标系中。常用的投影方法有墨卡托投影、兰伯特投影等。投影变换的目的是将地球表面的曲面坐标转换为平面坐标，以便于后续的计算。

2. 计算转换参数：在平面坐标系中，通过已知的控制点坐标，计算二维相似变换的四参数。这四个参数包括平移参数、旋转参数和缩放参数。平移参数用于调整坐标系的原点位置；旋转参数用于调整坐标轴的方向；缩放参数用于调整坐标的比例尺。通过这四个参数，可以将WGS-84坐标系下的平面坐标转换为国内坐标系下的平面坐标。

3. 坐标转换计算：利用计算得到的转换参数，对所有待转换的坐标点进行坐标转换计算。公式如下：

X_China = a * X_WGS84 - b * Y_WGS84 + t_x
Y_China = b * X_WGS84 + a * Y_WGS84 + t_y

其中：

• X_China 和 Y_China 是转换后的国内坐标系下的平面坐标。
• X_WGS84 和 Y_WGS84 是 WGS-84 坐标系下的平面坐标。
• a和b 是旋转和缩放参数。
• t_x 和t_y是平移参数

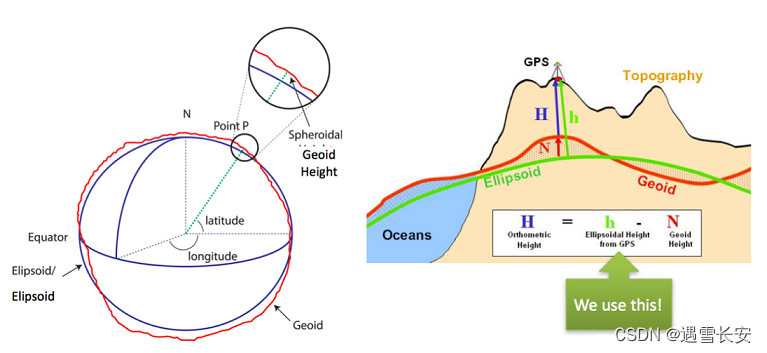

高程转换

  高程转换与平面坐标转换有所不同。由于地球表面的高程变化较为复杂，因此高程转换通常需要采用拟合模型来进行计算。常用的拟合模型包括平面拟合和二次曲面拟合。具体步骤如下：

1. 选择拟合模型：根据已知水准点的分布情况和高程变化特征，选择合适的拟合模型。如果高程变化较为平缓，可以选择平面拟合模型；如果高程变化较为复杂，可以选择二次曲面拟合模型。
2. 计算拟合参数：通过已知水准点的高程数据，利用最小二乘法等数学方法，计算拟合模型的参数。这些参数可以用来描述高程变化的规律。
3. 高程转换计算：利用拟合模型和计算得到的参数，对所有待转换的坐标点进行高程转换计算。通过这种方式，可以将WGS-84坐标系下的高程转换为国内坐标系下的高程。

  例如平面拟合或二次曲面拟合。以平面拟合为例，公式如下公式如下：

H_China = H_WGS84 + A * X_WGS84 + B * Y_WGS84 + C

其中：

• H_China 是转换后的国内坐标系下的高程。
• H_WGS84 是 WGS-84 坐标系下的高程。
• ABC是拟合参数，通过已知水准点计算得到。

坐标转换的实际应用与案例分析

农业智能化中的坐标转换

  在农业智能化领域，精准农业技术的应用越来越广泛。例如，自动驾驶拖拉机、自动灌溉系统等都需要精确的地理信息来实现自动化操作。这些设备通常使用 GPS 进行定位，获取的坐标数据是 WGS-84 坐标系下的。然而，为了与国内的农业信息系统进行对接，就需要将这些坐标数据转换为国内坐标系。

  精准农业的核心在于通过精确的地理信息指导农业生产活动，例如播种、施肥和灌溉等操作。如果坐标转换不准确，可能会导致设备的定位偏差，从而影响农业生产效率和作物产量。例如，在自动驾驶拖拉机中，如果坐标转换存在误差，拖拉机可能会偏离预定的播种路线，导致作物种植不均匀，进而影响产量。

  通过坐标转换，可以将 GPS 测量的 WGS-84 坐标数据准确地转换为国内坐标系下的坐标数据。这样，农业智能化设备就可以根据国内坐标系下的坐标数据进行精确的操作，从而提高农业生产效率和作物产量。例如，自动灌溉系统可以根据转换后的坐标数据，精确地控制灌溉区域，确保每一寸土地都能得到适量的水分。

导航定位中的坐标转换

  在导航定位领域，坐标转换同样具有重要意义。例如，在百度地图和高德地图中，用户输入的起点和终点坐标数据通常是基于 WGS-84 坐标系的。然而，地图数据本身是基于国内坐标系的。因此，为了实现准确的导航定位，就需要将用户输入的坐标数据转换为国内坐标系下的坐标数据。

  在实际应用中，由于 WGS-84 坐标系与国内坐标系之间的差异，可能会导致导航定位出现偏差。例如，当用户在百度地图上输入一个地点的经纬度时，如果直接使用 WGS-84 坐标，可能会发现定位结果与实际位置存在偏差。这种偏差可能会影响用户的出行体验，甚至导致用户迷失方向。

  为了解决这个问题，一些地图服务提供商采用了纠偏算法。通过输入 WGS-84 坐标数据，纠偏算法可以自动计算出在百度地图和高德地图中的准确位置。这种纠偏技术能够有效减少由于坐标转换带来的误差，提高定位的准确性和可靠性。

地理信息系统（GIS）中的坐标转换

  地理信息系统（GIS）是一种用于收集、存储、分析和展示地理信息的系统。在 GIS 中，坐标转换是数据整合和分析的关键步骤。例如，当需要将来自不同数据源的地理信息（如卫星图像、地形图和地理调查数据）整合到一个 GIS 项目中时，必须将这些数据的坐标系统一转换为相同的坐标系。

  以城市规划为例，规划人员需要将不同来源的地理数据（如土地利用图、交通网络图和人口分布图）整合到一个 GIS 系统中，以便进行综合分析。这些数据可能来自不同的坐标系，例如 WGS-84、北京 54 或西安 80 坐标系。通过坐标转换，可以将这些数据统一到一个坐标系下，从而实现数据的无缝对接和分析。
