Bayer Pattern与Demosaic算法详解：从传感器原始数据到彩色图像

一、引言

在现代数码相机和手机摄像头中，我们能够拍摄到丰富多彩的彩色图像。然而，你可能不知道的是，图像传感器本身并不能直接感知颜色——它们只能感知光的强度。那么，我们是如何从这些单色传感器获取彩色图像的呢？这就要归功于Bayer Pattern（拜耳阵列）和Demosaic（去马赛克）算法的巧妙配合。本文将深入探讨这一关键技术。

二、Bayer Pattern（拜耳阵列）

2.1 什么是Bayer Pattern

我们知道，一张数字图像中的每个像素可以用RGB三原色表示。在相机内，最初是在每个像素点内加一个三棱镜分光，但是这样设计会导致相机过于庞大。

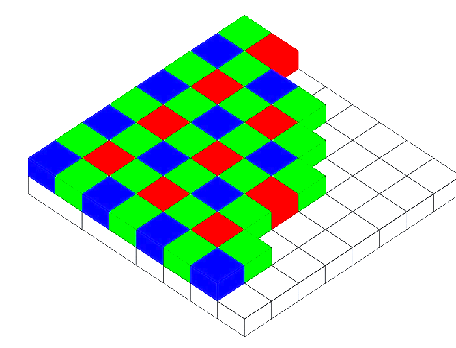

Bayer Pattern是由柯达公司的科学家Bryce Bayer在1976年发明的一种彩色滤光片阵列(CFA, Color Filter Array)。它的核心思想是在每个像素上覆盖一个特定颜色的滤光片，使得单个单色传感器能够捕获彩色信息。

2.2 Bayer Pattern的排列方式

最常见的Bayer排列是RGGB排列，其模式如下：

R G R G R G
G B G B G B
R G R G R G
G B G B G B

在这种排列中：

• 红色®和蓝色(B)滤光片各占25%
• 绿色(G)滤光片占50%（因为人眼对绿色更敏感）

这种2×2的重复模式覆盖整个传感器表面。当然，其他变种排列也存在，如：

• BGGR
• GRBG
• GBRG
• 等等

2.3 Bayer Pattern的优势与局限

优势：

1. 只需要一个传感器即可捕获彩色信息
2. 保持较高的空间分辨率（尤其是绿色通道）
3. 实现简单，成本低

局限：

1. 每个像素只能捕获一个颜色通道的信息
2. 需要复杂的插值算法来重建完整彩色图像
3. 可能导致颜色伪影（如摩尔纹、伪彩色等）

三、Demosaic（去马赛克）算法

Demosaic算法是将Bayer Pattern原始数据（Raw图像）转换为完整RGB图像的过程。由于每个像素只包含一个颜色通道的信息，其他两个通道的值需要通过周围像素来估计。

3.1 基本Demosaic方法

3.1.1 最近邻插值

最简单的插值方法，直接复制相邻的同色像素值。

# 伪代码示例
for each pixel:if it's R pixel:G = average(adjacent G pixels)B = average(adjacent B pixels)elif it's G pixel:R = average(adjacent R pixels)B = average(adjacent B pixels)else: # B pixelR = average(adjacent R pixels)G = average(adjacent G pixels)

3.1.2 双线性插值

更复杂的插值方法，考虑更多相邻像素，进行加权平均。

3.2 高级Demosaic算法

3.2.1 基于边缘导向的插值

考虑图像边缘信息，避免跨越边缘进行插值，减少伪影。

# 伪代码示例
for each pixel:calculate edge direction (horizontal/vertical)if strong edge detected:interpolate along the edge direction onlyelse:use bilinear interpolation

3.2.2 自适应同色插值

利用颜色通道之间的相关性进行更准确的插值。

3.2.3 基于频率域的算法

在频率域中处理，可以更好地处理高频信息。

3.2.4 基于深度学习的算法

可以取得更好的效果，今年的相关论文读者可以很容易地查找到。

3.3 Demosaic中的挑战

1. 伪彩色：在边缘区域出现的错误颜色
2. 锯齿效应：斜边出现锯齿状伪影
3. 细节损失：高频细节可能被平滑
4. 噪声放大：插值过程可能放大噪声

四、实际应用与优化

4.1 相机中的实现

Demosaic是现代数码相机进行摄像的Pipeline（关于Pipeline这个词的意思，可以参考：Pipeline模式详解：提升程序处理效率的设计模式）中的关键一环操作，因此现代数码相机通常采用专有的Demosaic算法，结合以下优化：

• 白平衡校正
• 噪声抑制
• 锐化处理
• 色彩校正矩阵

4.2 计算摄影中的改进

1. 四色滤光片：如RGBW、RYYB等变种
2. 非Bayer排列：如富士的X-Trans传感器
3. 多帧合成：通过多帧信息提高色彩精度

五、代码示例

以下是一个简单的Python实现示例（使用OpenCV）：

import cv2
import numpy as npdef simple_demosaic(bayer, pattern='RGGB'):"""简单的双线性去马赛克算法"""# 创建空的RGB图像rgb = np.zeros((bayer.shape[0], bayer.shape[1], 3), dtype=bayer.dtype)if pattern == 'RGGB':# 红色像素位置(0,0)rgb[::2, ::2, 0] = bayer[::2, ::2]  # R# 绿色像素位置(0,1)和(1,0)rgb[::2, 1::2, 1] = bayer[::2, 1::2]  # Grgb[1::2, ::2, 1] = bayer[1::2, ::2]  # G# 蓝色像素位置(1,1)rgb[1::2, 1::2, 2] = bayer[1::2, 1::2]  # B# 插值绿色通道在R和B位置# R位置的Gkernel = np.array([[0, 1, 0],[1, 0, 1],[0, 1, 0]]) / 4.0rgb[::2, ::2, 1] = cv2.filter2D(bayer, -1, kernel)[::2, ::2]# B位置的Grgb[1::2, 1::2, 1] = cv2.filter2D(bayer, -1, kernel)[1::2, 1::2]# 插值R通道在G和B位置# G位置的R (在B行)rgb[1::2, ::2, 0] = (rgb[0::2, ::2, 0] + rgb[2::2, ::2, 0]) / 2# B位置的Rrgb[1::2, 1::2, 0] = (rgb[0::2, 0::2, 0] + rgb[0::2, 2::2, 0] + rgb[2::2, 0::2, 0] + rgb[2::2, 2::2, 0]) / 4# 插值B通道在G和R位置# G位置的B (在R行)rgb[::2, 1::2, 2] = (rgb[::2, 0::2, 2] + rgb[::2, 2::2, 2]) / 2# R位置的Brgb[::2, ::2, 2] = (rgb[0::2, 1::2, 2] + rgb[2::2, 1::2, 2] + rgb[1::2, 0::2, 2] + rgb[1::2, 2::2, 2]) / 4return rgb# 示例使用
# 假设我们有一个Bayer格式的原始图像
# bayer_image = ... (从相机或文件加载)
# rgb_image = simple_demosaic(bayer_image, 'RGGB')
# cv2.imwrite('demosaiced.jpg', rgb_image)

六、总结

Bayer Pattern和Demosaic算法是现代数字成像的基础技术之一，它使得我们能够使用单一传感器捕获彩色图像。虽然基本概念相对简单，但高质量的Demosaic算法需要考虑图像内容、边缘信息、噪声特性等多种因素，是计算机视觉和图像处理中的一个重要研究领域。

随着计算摄影的发展，出现了许多改进技术，如多帧合成、深度学习去马赛克等，这些新技术正在不断提高图像质量，推动摄影技术的发展。

---

参考文献

1. Bayer, B. E. (1976). “Color imaging array”. US Patent 3,971,065.
2. Malvar, H. S., He, L. W., & Cutler, R. (2004). “High-quality linear interpolation for demosaicing of Bayer-patterned color images”. IEEE International Conference on Acoustics, Speech, and Signal Processing.
3. Zhang, L., & Wu, X. (2005). “Color demosaicking via directional linear minimum mean square-error estimation”. IEEE Transactions on Image Processing.

---

希望这篇文章能帮助你理解Bayer Pattern和Demosaic的基本原理和实现方法。在实际应用中，可以根据具体需求选择或开发更高级的算法来获得更好的图像质量。
