AUTOSAR图解==＞AUTOSAR_RS_InteractionWithBehavioralModels

AUTOSAR与行为模型交互详解

AUTOSAR协议中软件组件与行为模型的交互机制分析

目录

• 1. 概述
  • 1.1 文档目的
  • 1.2 关键术语
• 2. AUTOSAR与行为模型交互架构
  • 2.1 整体架构
  • 2.2 核心组件
  • 2.3 交互机制
• 3. AUTOSAR与行为模型的类关系
  • 3.1 AUTOSAR元模型
  • 3.2 行为模型元素
  • 3.3 映射关系
• 4. 交互流程
  • 4.1 组件创建流程
  • 4.2 关联建立流程
  • 4.3 行为实现与验证
  • 4.4 代码生成流程
• 5. 交互工作流状态
  • 5.1 工作流状态概述
  • 5.2 行为模型创建阶段
  • 5.3 AUTOSAR集成阶段
  • 5.4 错误处理机制
• 6. 总结

---

1. 概述

1.1 文档目的

本文档详细阐述了AUTOSAR（汽车开放系统架构）标准中软件组件与行为模型之间的交互机制。AUTOSAR标准定义了汽车电子电气架构中软件组件的结构、接口和行为，而行为模型则是这些软件组件功能实现的具体表达。两者之间的高效交互对于实现模型驱动开发方法至关重要。

本文基于AUTOSAR规范文档《Requirements on Interaction with Behavioral Models》(ID: 102)，对AUTOSAR组件与行为模型的交互关系、流程和机制进行详细分析，并通过多个图表直观展示其架构和工作流程。

1.2 关键术语

在深入理解AUTOSAR与行为模型交互之前，需要明确以下关键术语：

• AUTOSAR模型：任何形式的AUTOSAR元模型实例的通用表达，可以是文件系统中的一组文件、XML流、数据库或运行软件使用的内存等。

• AUTOSAR Authoring Tool（创作工具）：操作任何形式AUTOSAR模型的工具，可用于创建、检索、修改、验证和存储模型描述。

• 行为（Behavior）：在本文中，行为指的是控制工程术语中的功能输入/输出关系，而非AUTOSAR软件组件模板中的InternalBehavior部分。

• 行为模型（Behavior Model，BM）：在功能行为建模语言中表达的规范或设计模型。

• 行为建模语言（Behavior Modeling Language，BML）：主要用于捕获功能或系统的功能行为规范或设计的（通常是图形化的）表示法。

• 行为建模工具（Behavior Modeling Tool，BMT）：用于编辑功能行为建模语言中的功能行为模型的工具。

• 模型框架（Model Frame）：功能行为模型的容器，由结构构建块（通常称为子系统或模块）组成，是功能行为模型与其环境的契约。

---

2. AUTOSAR与行为模型交互架构

2.1 整体架构

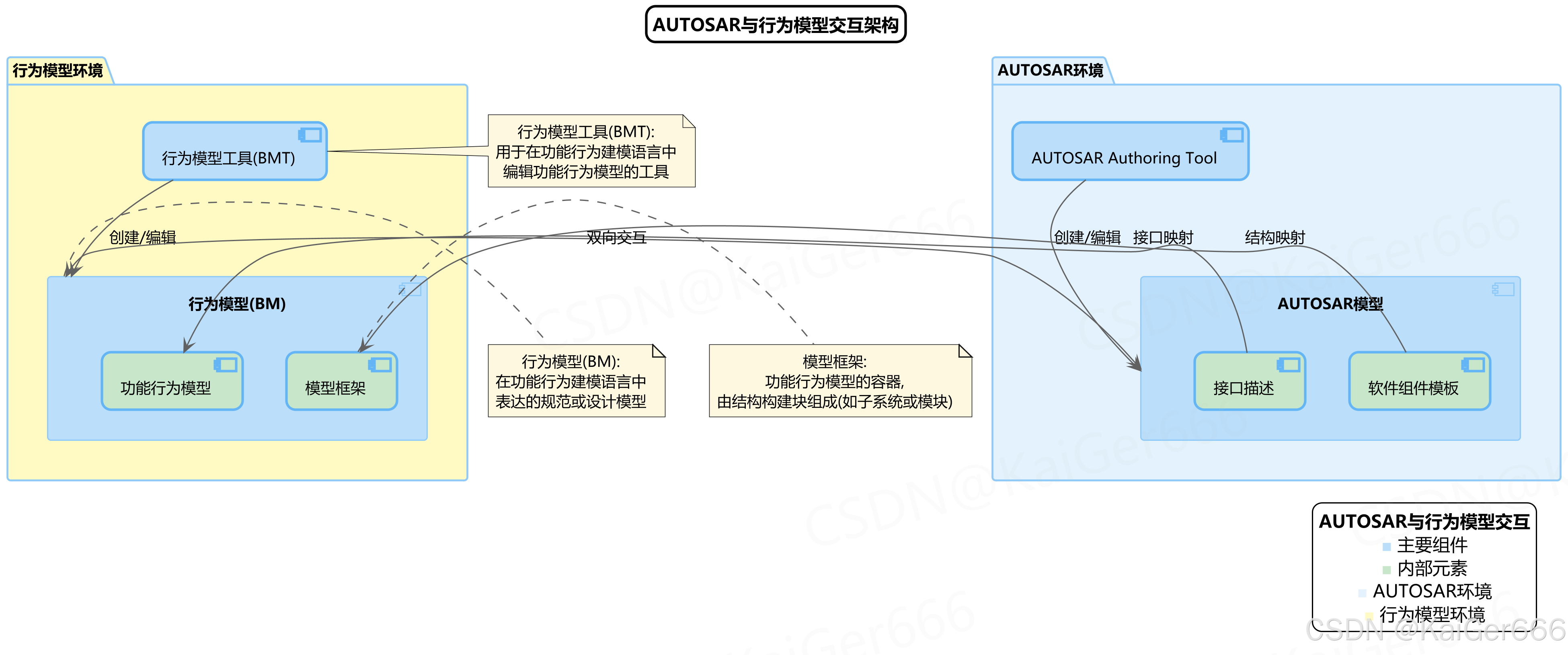

AUTOSAR与行为模型之间的交互架构展示了两者之间的关系以及各自的核心组件。这种架构定义了软件组件与其功能行为实现之间的边界和交互点。

2.2 核心组件

在上图中，我们可以看到AUTOSAR环境与行为模型环境之间的清晰区分，以及它们的核心组件：

1. AUTOSAR环境：

   • AUTOSAR Authoring Tool：负责创建和编辑AUTOSAR模型的工具
   • AUTOSAR模型：包含软件组件模板和接口描述，定义了组件的结构和接口规范

2. 行为模型环境：

   • 行为模型工具（BMT）：用于创建和编辑行为模型的工具
   • 行为模型（BM）：包含模型框架和功能行为模型，实现了具体的功能逻辑

2.3 交互机制

AUTOSAR环境与行为模型环境之间的交互通过以下机制实现：

1. 结构映射：AUTOSAR软件组件模板与行为模型的模型框架之间存在结构映射关系，确保两者在结构上的一致性。

2. 接口映射：AUTOSAR接口描述与行为模型的功能行为之间建立接口映射，确保数据流动的顺畅性和一致性。

3. 双向交互：AUTOSAR模型与行为模型之间可以进行双向交互，支持从接口定义到行为实现、从行为实现到代码生成的完整流程。

这种架构设计使得AUTOSAR软件组件的接口定义和行为模型的功能实现能够保持同步，支持模型驱动的开发方法，提高开发效率和代码质量。

---

3. AUTOSAR与行为模型的类关系

3.1 AUTOSAR元模型

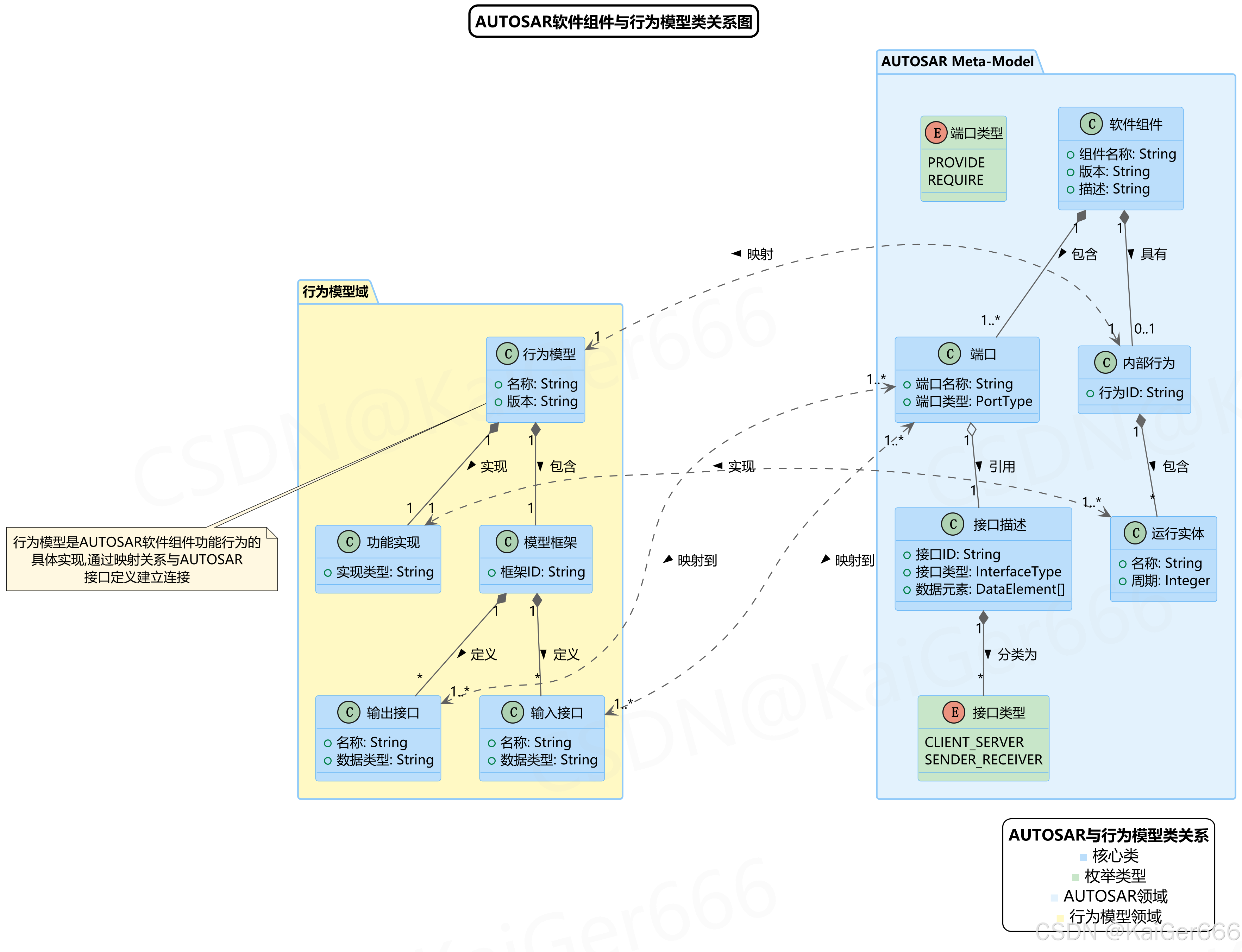

为了深入理解AUTOSAR与行为模型的交互，我们需要了解它们之间的类关系和元模型结构。下图展示了AUTOSAR软件组件与行为模型之间的详细类关系。

AUTOSAR元模型中的核心类包括：

1. 软件组件（SWC）：AUTOSAR的基本构建块，包含组件名称、版本和描述等属性。

2. 内部行为（InternalBehavior）：定义软件组件的内部行为特性，与行为模型中的功能实现相对应。

3. 接口描述（Interface）：定义组件间通信的接口，可分为CLIENT_SERVER和SENDER_RECEIVER型。

4. 端口（Port）：软件组件的通信点，可以是PROVIDE端口或REQUIRE端口。

5. 运行实体（Runnable）：软件组件内部行为的最小执行单元，与行为模型中的功能实现相映射。

3.2 行为模型元素

行为模型域中的主要类包括：

1. 行为模型（BehaviorModel）：功能行为的具体实现，包含名称和版本等属性。

2. 模型框架（ModelFrame）：行为模型的结构容器，定义了模型的边界。

3. 输入接口（InputInterface）：定义模型接收数据的入口点。

4. 输出接口（OutputInterface）：定义模型发送数据的出口点。

5. 功能实现（FunctionalImplementation）：模型中的具体功能逻辑实现。

3.3 映射关系

AUTOSAR元模型与行为模型之间的映射关系是两者交互的核心：

1. 内部行为到行为模型的映射：AUTOSAR组件的内部行为与行为模型之间存在一对一的映射关系。

2. 端口到接口的映射：AUTOSAR组件的端口与行为模型的输入/输出接口之间建立映射，确保数据的正确传递。

3. 运行实体到功能实现的映射：AUTOSAR运行实体与行为模型中的功能实现相对应，实现具体功能逻辑。

这些映射关系确保了AUTOSAR软件组件的结构定义与行为模型的功能实现之间的一致性和可追溯性，是实现模型驱动开发的基础。

---

4. 交互流程

4.1 组件创建流程

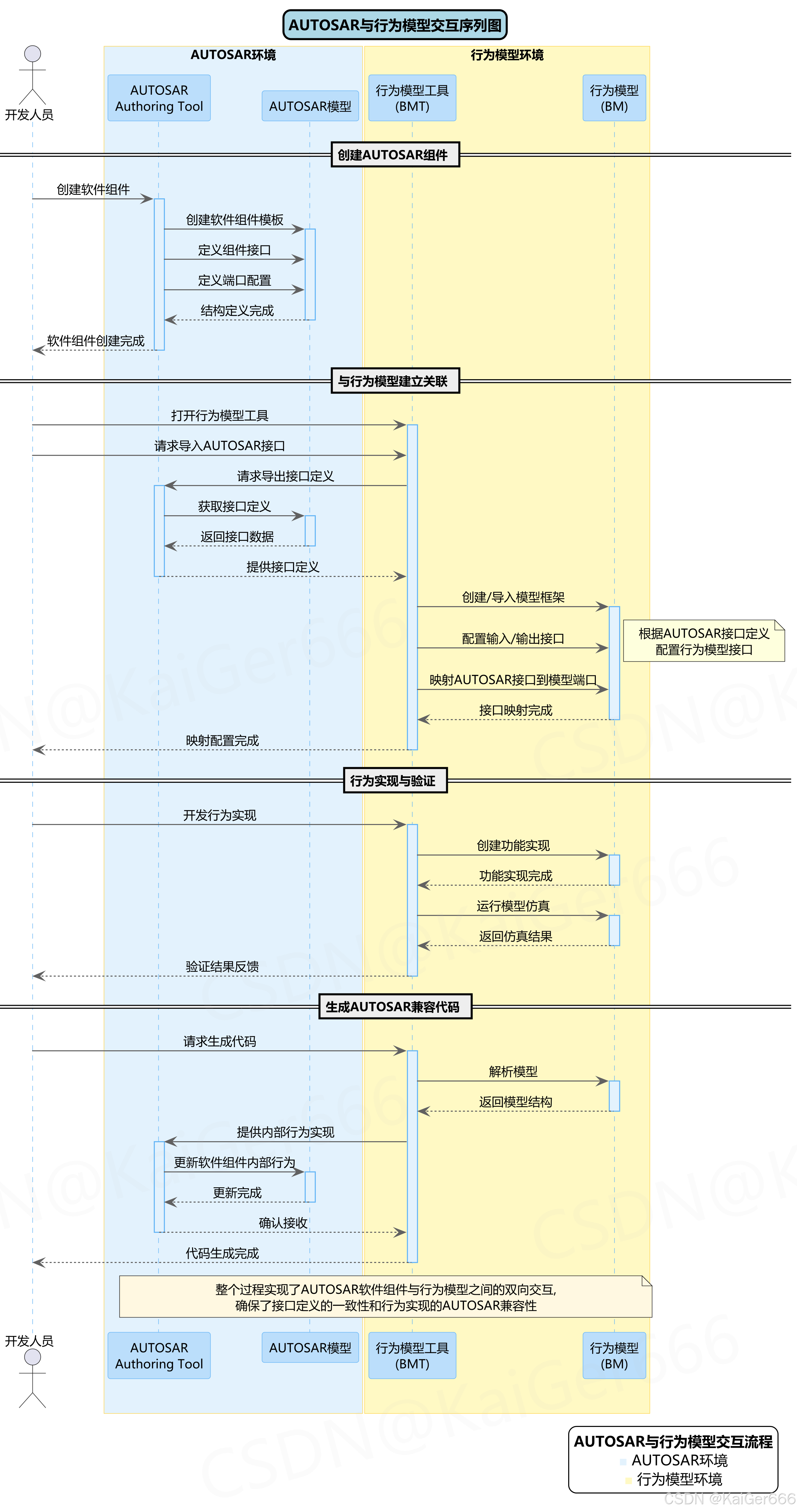

AUTOSAR与行为模型的交互是一个多阶段的流程，涵盖了从AUTOSAR组件定义到行为实现，再到代码生成的完整过程。下图展示了这一交互序列。

组件创建流程是交互的第一个阶段：

1. 开发人员通过AUTOSAR Authoring Tool创建软件组件。
2. Authoring Tool在AUTOSAR模型中创建软件组件模板。
3. 定义组件接口和端口配置，完成组件的结构定义。

这一阶段的目标是建立清晰的AUTOSAR软件组件结构和接口规范，为后续的行为建模奠定基础。

4.2 关联建立流程

在组件结构定义完成后，需要建立AUTOSAR组件与行为模型之间的关联：

1. 开发人员启动行为模型工具，并请求导入AUTOSAR接口。
2. 行为模型工具从AUTOSAR Authoring Tool获取接口定义。
3. 行为模型工具创建模型框架，并配置输入/输出接口。
4. 将AUTOSAR接口映射到行为模型的端口，建立两者之间的关联。

这一阶段确保了行为模型能够正确理解和使用AUTOSAR组件的接口定义，为功能实现提供了明确的边界和约束。

4.3 行为实现与验证

在建立关联后，开发人员可以进行行为实现和验证：

1. 开发人员使用行为模型工具开发具体的功能实现。
2. 行为模型工具在行为模型中创建功能实现。
3. 运行模型仿真，验证功能实现的正确性。
4. 根据仿真结果进行必要的调整和优化。

这一阶段专注于功能行为的实现和验证，确保模型能够正确实现预期功能，并符合性能和安全要求。

4.4 代码生成流程

验证通过后，最后一个阶段是生成AUTOSAR兼容的代码：

1. 开发人员请求生成代码。
2. 行为模型工具解析模型结构。
3. 行为模型工具将内部行为实现提供给AUTOSAR Authoring Tool。
4. AUTOSAR Authoring Tool更新软件组件的内部行为。
5. 完成代码生成过程。

这一阶段将行为模型的功能实现转换为AUTOSAR兼容的代码，完成从模型到代码的转换，实现软件组件的完整功能。

整个交互流程实现了AUTOSAR软件组件与行为模型之间的双向交互，确保了接口定义的一致性和行为实现的AUTOSAR兼容性，支持了完整的模型驱动开发过程。

---

5. 交互工作流状态

5.1 工作流状态概述

AUTOSAR与行为模型的交互工作流涉及多个状态和阶段，下图展示了完整的工作流状态转换。

工作流从需求分析开始，经过架构设计、软件组件定义和接口设计，然后进入行为模型创建阶段和AUTOSAR集成阶段，最后完成部署与测试。

5.2 行为模型创建阶段

行为模型创建是工作流中的关键阶段，包含以下状态：

1. 创建模型框架：建立行为模型的基本结构框架。
2. 配置模型接口：根据AUTOSAR接口定义配置模型的输入输出接口。
3. 开发功能行为：实现具体的功能逻辑。
4. 验证行为模型：通过仿真或测试验证模型的正确性。

这一阶段需要与AUTOSAR接口定义保持一致，确保接口映射的正确性，是功能实现的核心阶段。

5.3 AUTOSAR集成阶段

完成行为模型创建后，进入AUTOSAR集成阶段：

1. 生成内部行为代码：从行为模型生成AUTOSAR兼容的代码。
2. 集成到AUTOSAR模型：将生成的代码集成到AUTOSAR模型中。
3. 验证集成结果：确保集成的正确性和完整性。

这一阶段需要确保生成的代码符合AUTOSAR标准和约束，是将模型转换为实际代码的关键步骤。

5.4 错误处理机制

工作流中包含多个错误处理和迭代路径：

1. 验证失败/需要修改：如果行为模型验证失败，返回到开发功能行为阶段进行修改。
2. 集成问题：如果集成过程中发现问题，返回到生成内部行为代码阶段重新生成。
3. 测试失败：如果在部署与测试阶段发现问题，返回到AUTOSAR集成阶段进行修复。

这些错误处理机制确保了开发过程的稳健性和最终产品的质量，支持迭代开发和持续改进。

---

6. 总结

AUTOSAR与行为模型的交互是现代汽车软件开发中的关键环节，它实现了从抽象接口定义到具体功能实现的无缝转换，支持模型驱动的开发方法。本文通过多个图表详细阐述了这一交互的架构、类关系、流程和工作流状态，提供了对AUTOSAR与行为模型交互机制的全面理解。

交互的主要优势包括：

1. 一致性保证：通过明确的映射关系，确保AUTOSAR组件定义与行为模型实现之间的一致性。

2. 提高开发效率：支持模型驱动开发，减少手动编码工作，提高开发效率。

3. 降低错误率：通过模型验证和仿真，早期发现和解决问题，降低最终代码的错误率。

4. 增强可维护性：清晰的模型结构和映射关系使系统更易于理解和维护。

5. 支持协作开发：不同团队可以并行工作在AUTOSAR定义和行为模型实现上，提高团队协作效率。

通过AUTOSAR与行为模型的有效交互，汽车软件开发能够在保持高质量的同时，应对日益增长的复杂性和功能需求，实现更高效、更可靠的软件系统开发。
