100%提升信号完整性：阻抗匹配在高速SerDes中的实践与影响
一个高速信号SerDes通道（例如PCIe、112G/224G-PAM4）包含了这些片段：
- 传输线
- 连通孔（PTH or B/B via）
- 连接器
- 高速Cable
- 锡球（Ball and Bump）

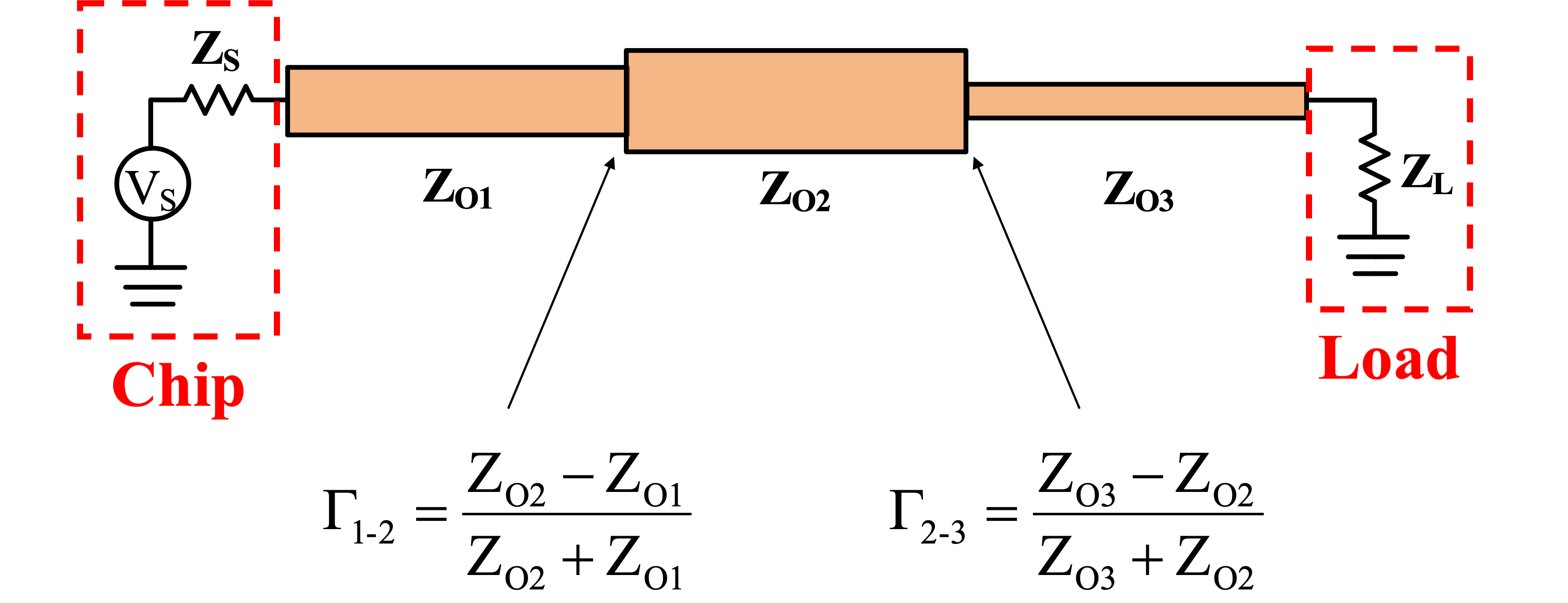

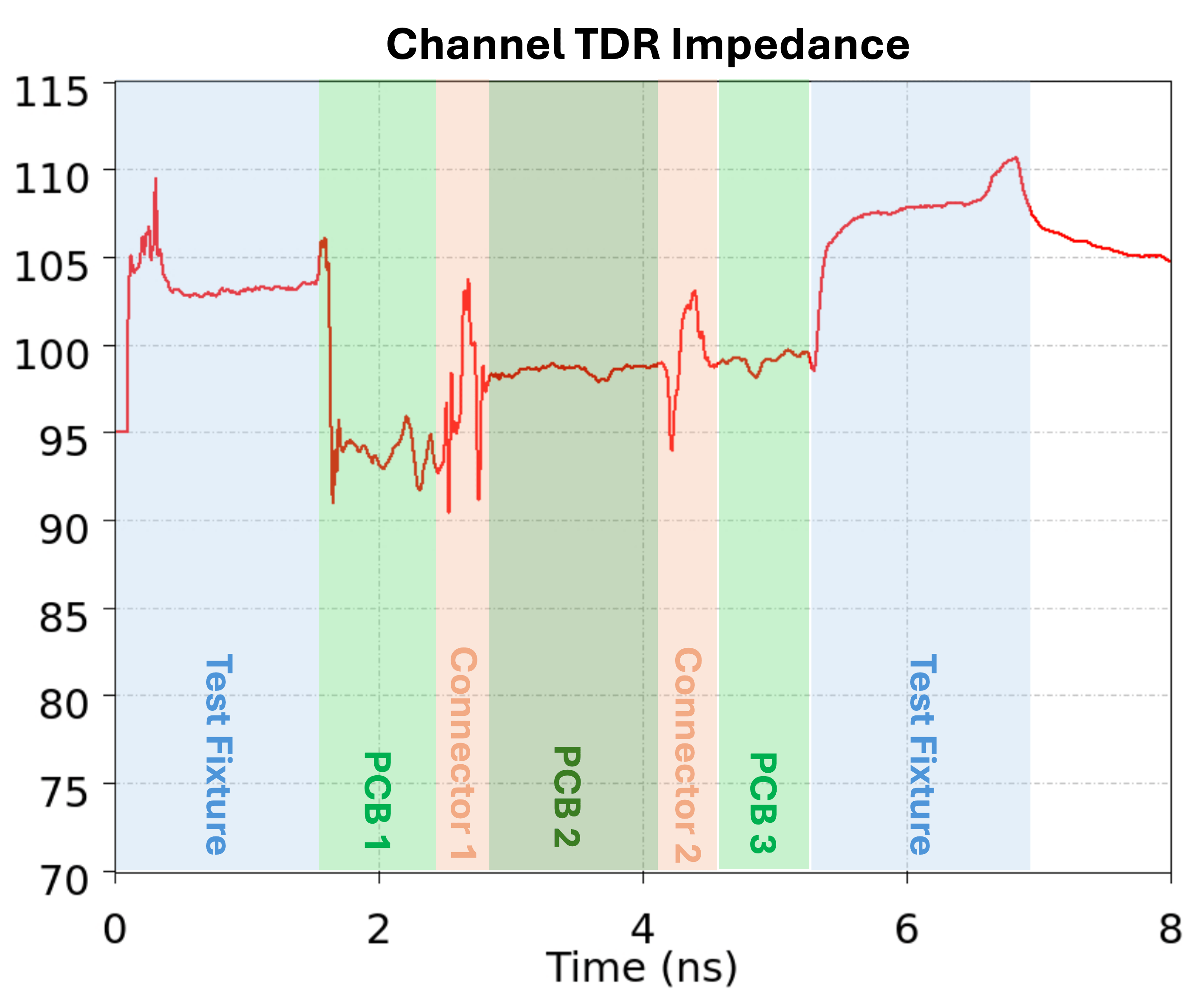

我们会希望所有的片段都可以有一致的阻抗，以求讯号不会有太多的反射。 可是事实是这些片段有着自己本身结构的问题，要完全达到相同的阻抗设计难度是不可能的，我们能做的只有尽量去减少阻抗的跳动。 例如下面这张TDR图，设计阻抗在95Ohm，扣除test fixture外，我们控制阻抗在95上下10%，这样通道的SI特性才会好！
PCB阻抗匹配

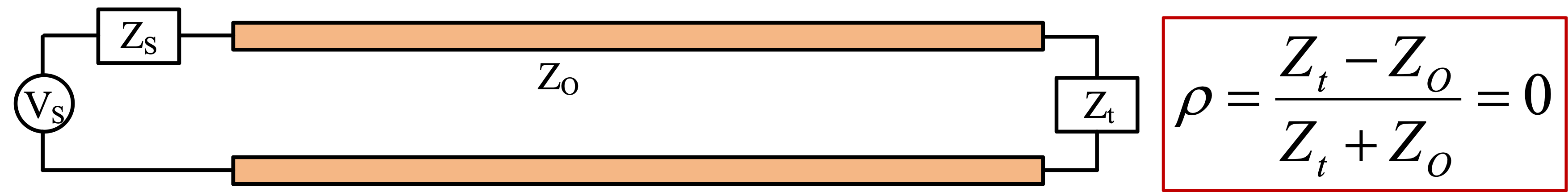

通道的每个片段都有其阻抗，这些阻抗都应该要接近芯片IP的内部阻抗，比如PCIe=85Ohm、112G SerDes=100Ohm，我们将其称作阻抗匹配。 一个阻抗匹配的通道（或者说是Transparent Channel），通道的反射是很低的，反射系数会趋近于0，系统SI工程师理应寻求管道将通道阻抗控制在一定的范围内。
我们每天在做的就是找到方法降低反射系数，反射系数越低，则return loss越好，整体SI性能也会提升！

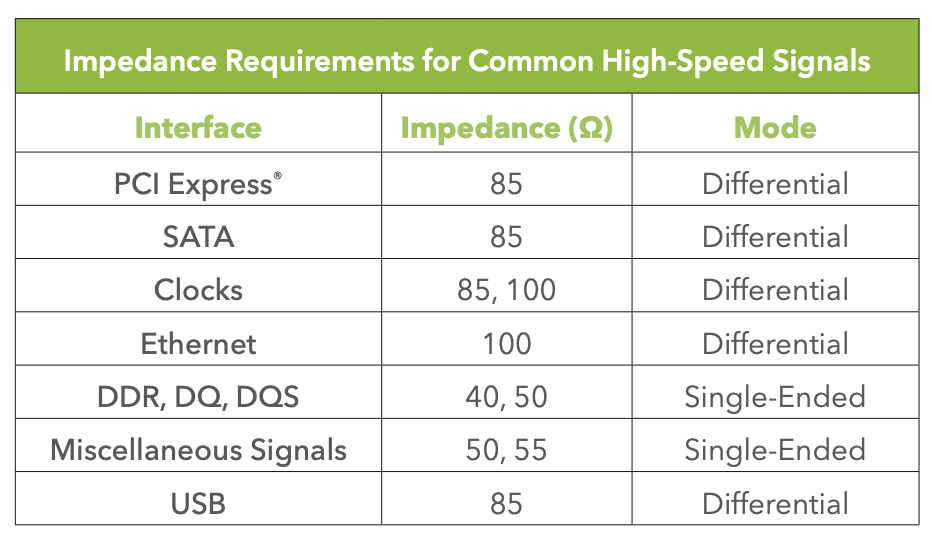

每个高速讯号通道都会有自己的阻抗要求，例如PCIe为85Ohm，网络讯号SerDes为100Ohm（现在大多设计在90~95Ohm）。
传输线与连通孔的阻抗匹配
对于PCB设计者而言，主要关注以下两者：
1. 传输线的阻抗控制
a. 根据不同介质厚度，计算差动对的线宽、线距以满足阻抗条件。 （我们在这里介绍过如何分析）

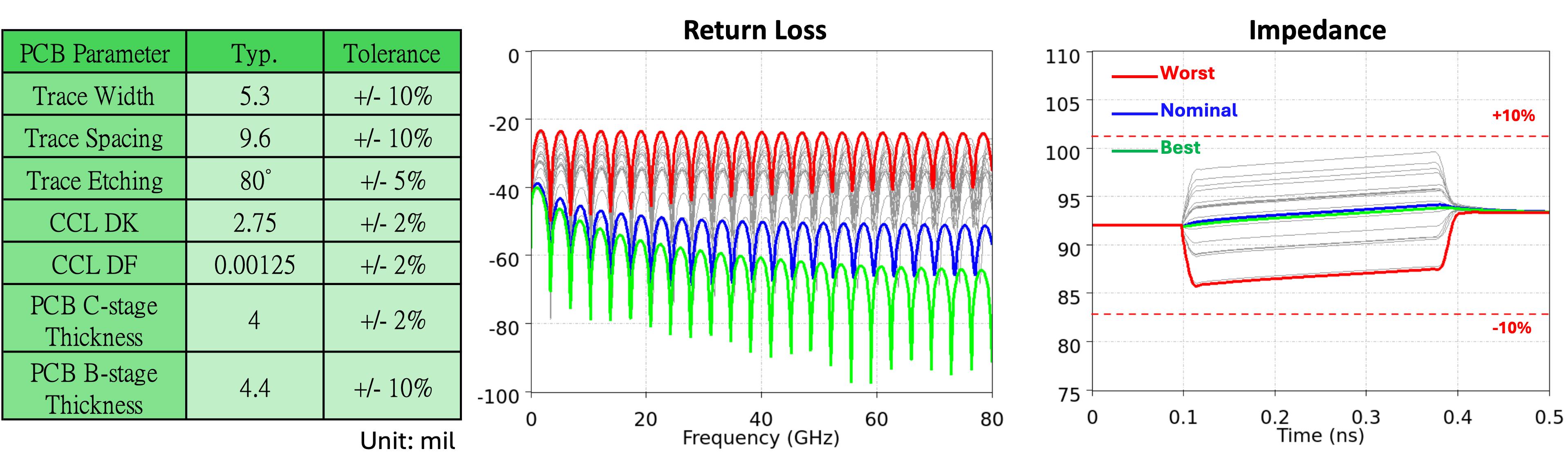

b. 考量PCB制程误差，例如材料DK、PCB蚀刻条件。 以往要在设计端分析制程误差是很费力费时的，假设有7个变量，每个变数有10个点要分析，排列组合下，就会有7^{10}个组合，一个模拟假设1小时，我想应该不用算需要多少时间了吧？ AI的出现解决了这个问题，现在许多EDA供应商都有推出其AI的版本，例如Cadence有一套Optimality，软件会边跑模拟边判断参数是否收敛，是否需要跑完所有case，整个模拟跑完一轮，花不到半天，时间变得超级省！
极力建议大家要做这些分析，设计端先将这些误差考虑进去，可以大大减少后续Debug的时间，产品在量产时的可靠度也才会提高！

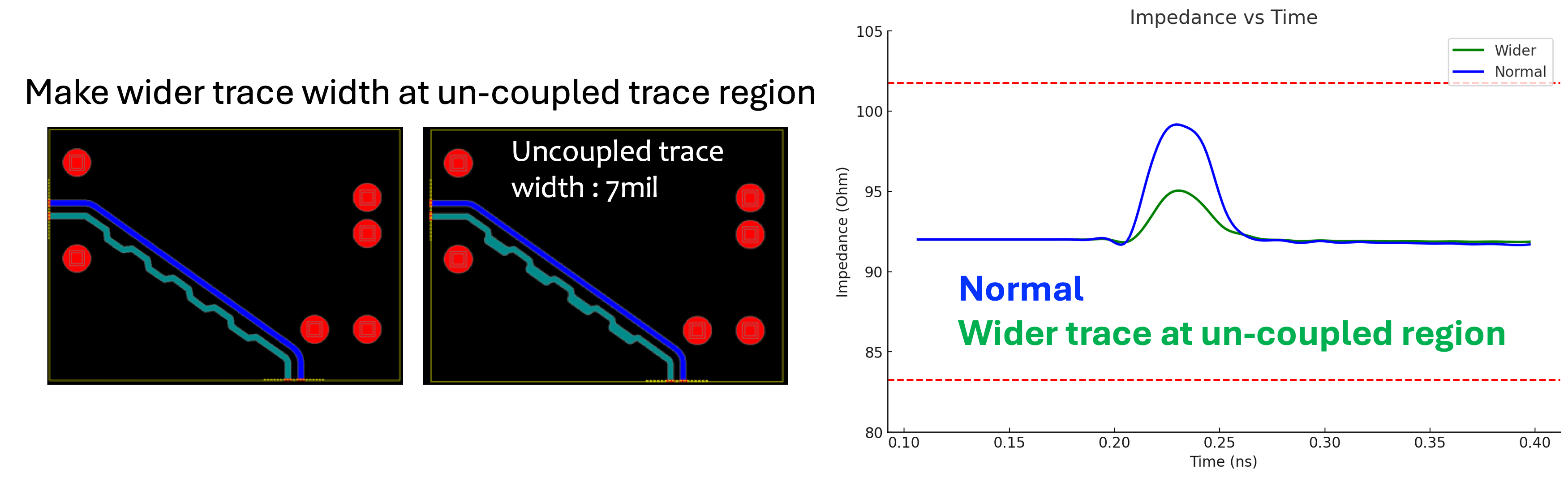

c. 仔细注意设计细节，很多时候一个小小的细节会影响一锅粥。 例如差动对的PN长度差异，现在224G的要求已经低到0.5~1mil，难免会有许多所谓的tune线，这些tune线使得线距变宽，阻抗随之会有变化，透过EM solver我们可以知道tune线区域的阻抗为何，并且针对这个区域给些solution，阻抗就可以很好地被控制！
2. 连通孔Via的阻抗控制
a. 使用3D EM Solver （例如Cadence Clarity）萃取阻抗，并控制阻抗在可被允许的范围内（5~10%）。

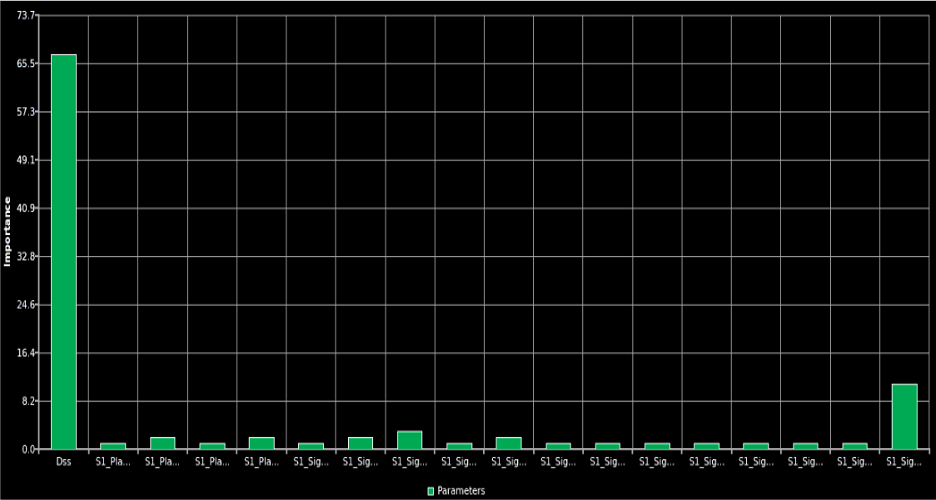

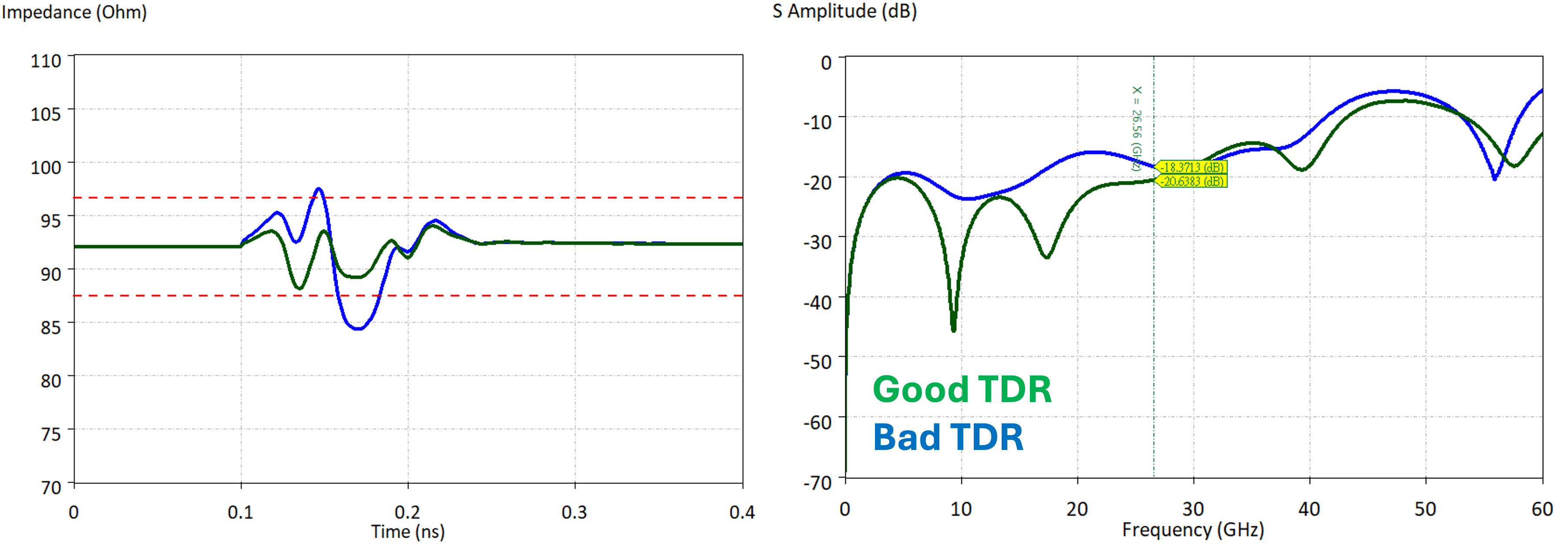

b. 与传输线类似，模拟PCB制程变异对于Via阻抗的影响，尝试找出Worst case。 我们也可以利用Cadence Optimality找出在这么多的工艺变量中，哪几个变量对于Via阻抗比较敏感。 像下面这个分析，就是Dss（PN两个Via的间距）对于阻抗最为敏感，换句话说，这个参数的变动很容易造成阻抗的剧烈变化，这是因为这个Via设计在强耦合的条件，如果我们将其改为弱耦合（增加间距），敏感性就会降低，对于阻抗的控制上也会较好！
ERL – 将反射损耗数值化

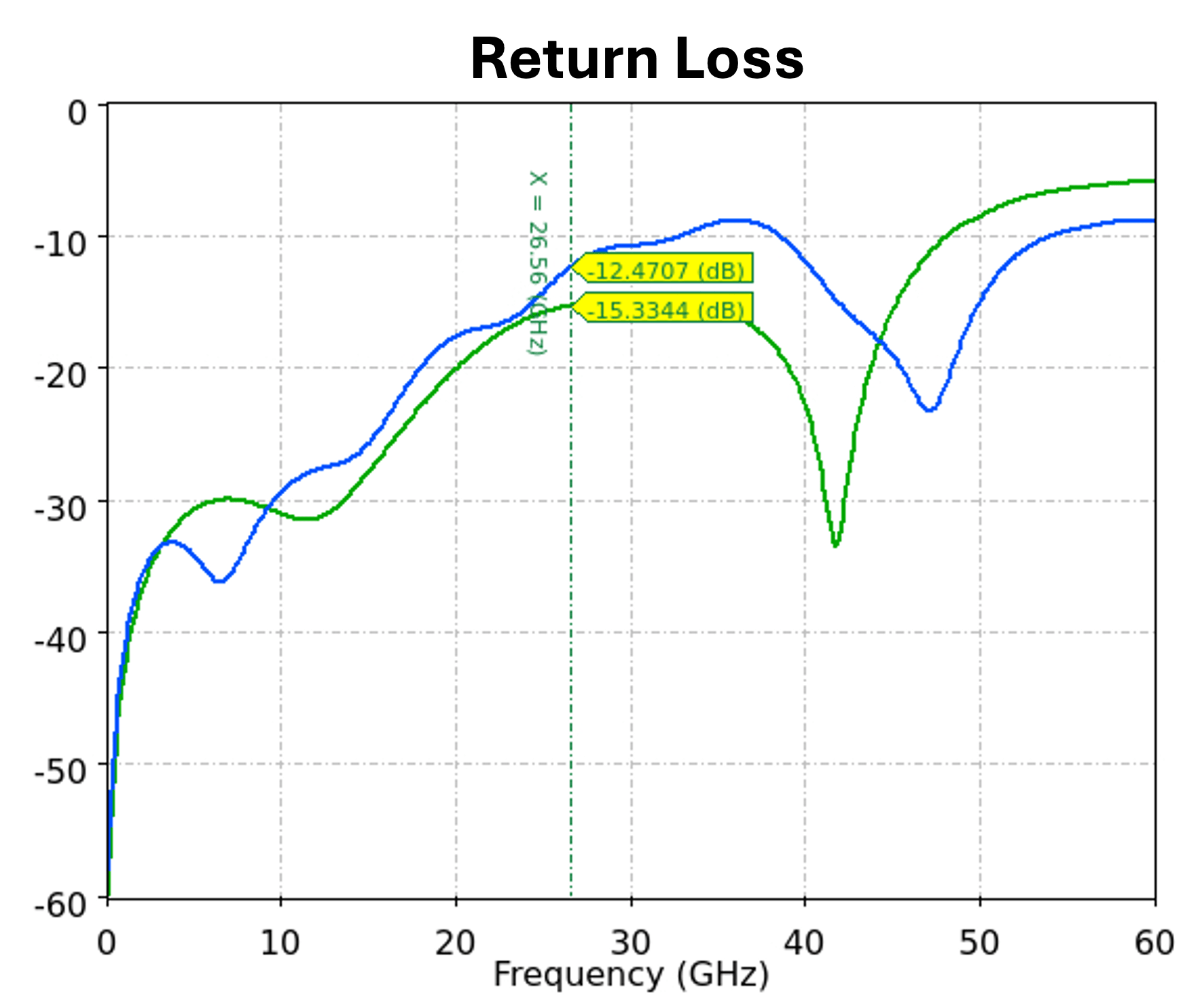

我们在比对两个通道的Return loss时，常常会发生一个问题，像下图，蓝色线的低频RL比较好，但是10-45GHz变的比较差，再往高频又变得相反，由于高速讯号SI看的带宽是从0到相当高频（视data rate而定），所以我们很难判定哪个通道有较好的反射。
而ERL（Effective Return Loss）解决了这个问题！

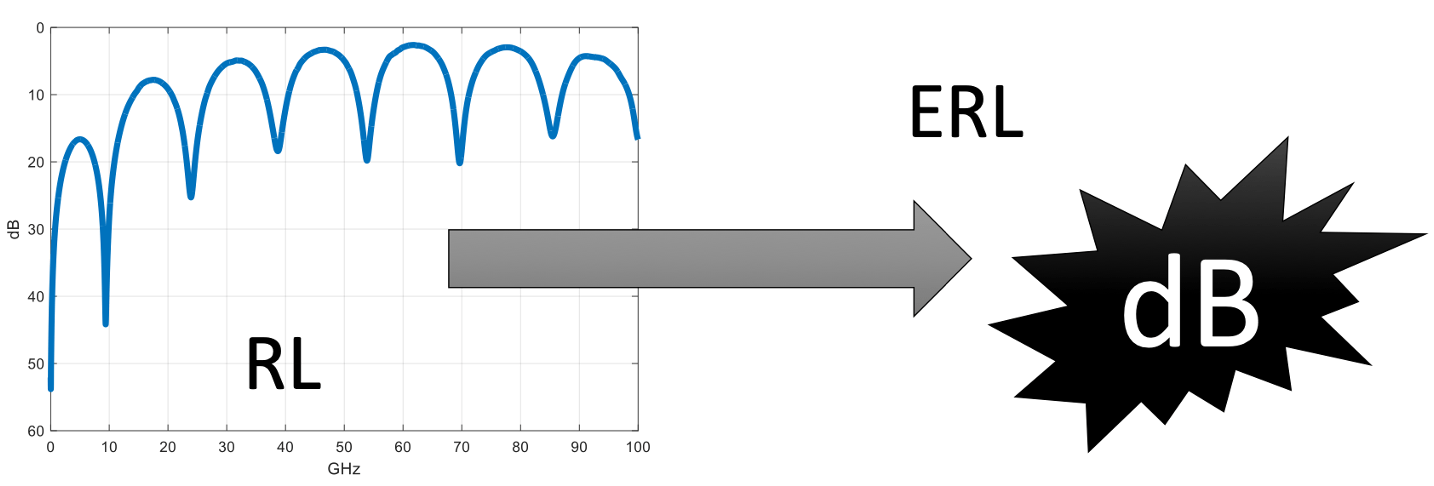

透过将具有带宽的return loss转换成一个数值，我们就可以很轻易地判断哪个通道的反射比较好。

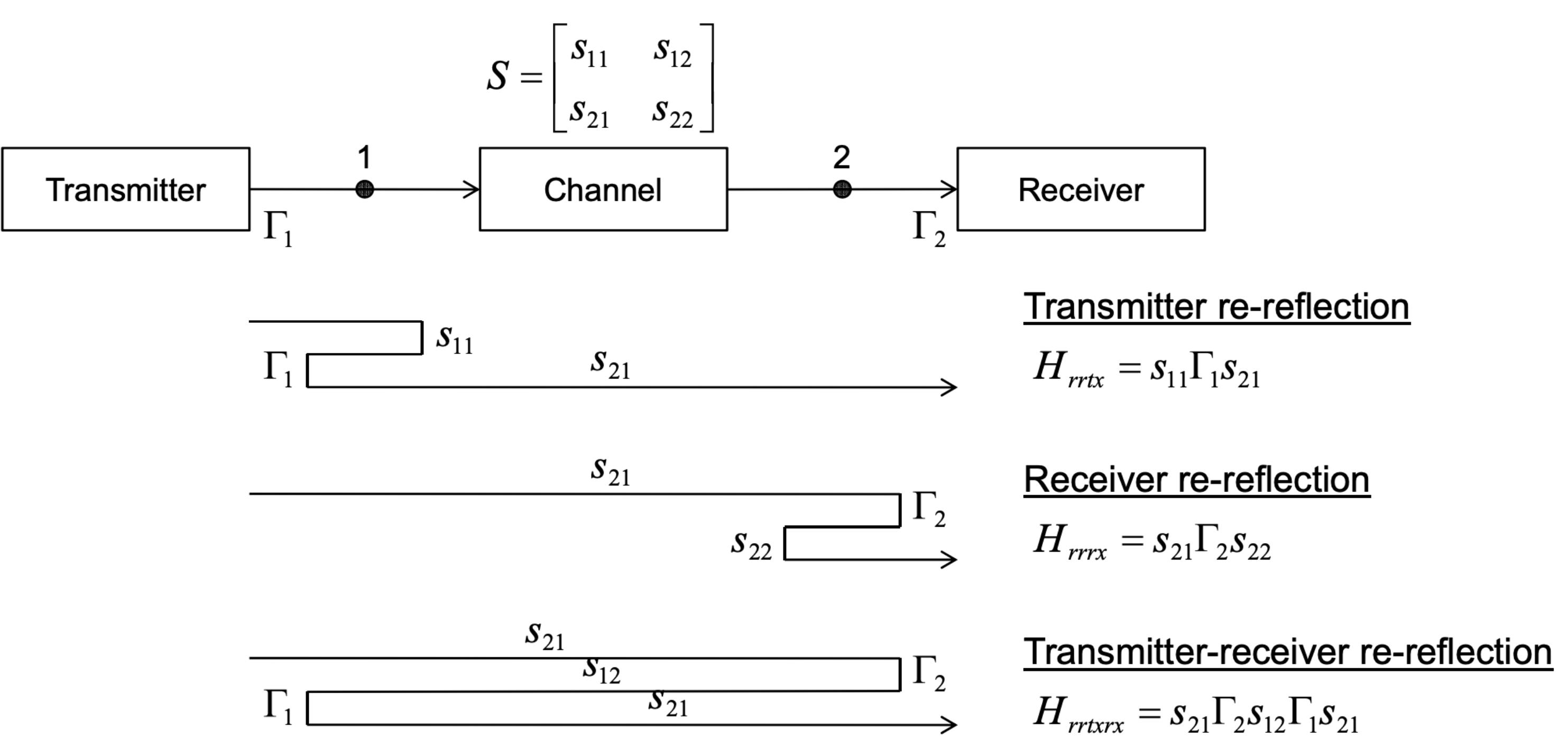

具体实现是通过将整个无源通道（Passive Channel）的Transfer function算出来之后，乘上讯号在不同频率上的功率密度，再利用傅立叶转换成时域Impulse response，再转换成dB数值。 也就是说，我们不用再去担心到底return loss的低频与高带，哪个好才是好，ERL已经将讯号的带宽考量进去，并针对带宽做权重比例分配，完整呈现通道的反射状况。
简单的阻抗匹配 Design Guideline
要做好阻抗匹配可以参考以下建议
- 控制传输线阻抗与高速信号的阻抗要求一致。
- 讯号线的参考平面需要保持完整。 （我们在这里有相关分析）
- 注意蛇形走线造成的阻抗不匹配。
- 运用3D电磁仿真软件求得Via的阻抗，并执行制程稳定度分析。
- 妥善处理不连续结构（例如Pad、Solderball）。
