TRex 控制台命令解析

news 来源：原创 2025/4/29 11:23:41

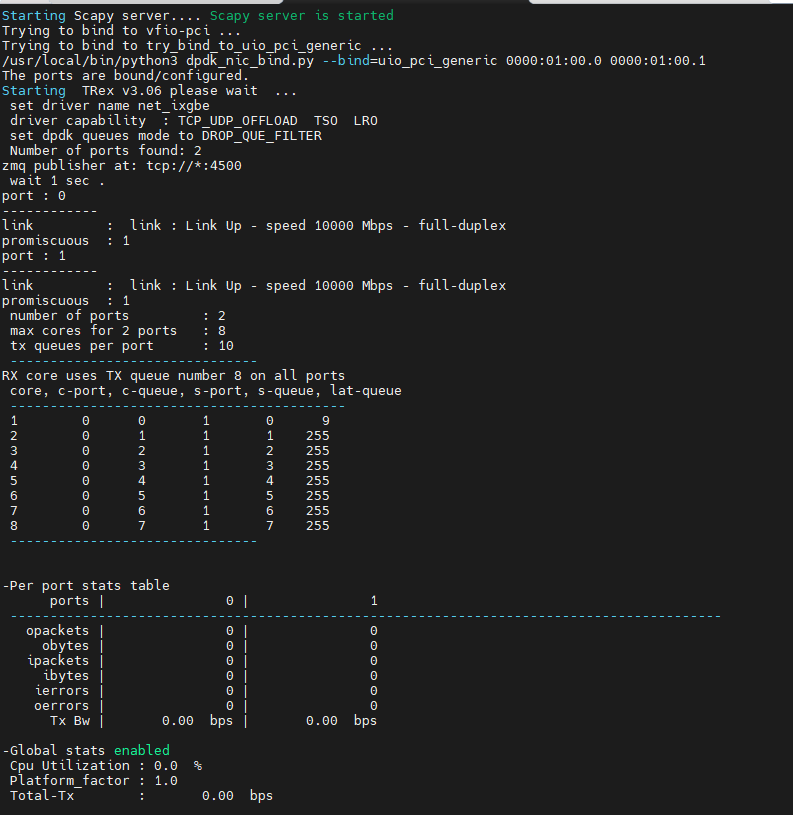

在这里插入图片描述
TRex 是一种高性能的网络测试工具，用于生成和分析网络流量。以下是对这些命令的简要解释：

一、help

Console Commands（控制台命令）

capture：管理 PCAP 捕获。
debug：用于开发的内部调试器。
events：显示事件日志。
help：显示帮助屏幕。
history：管理命令历史记录。
plugins：显示、加载或使用插件。
quit：退出控制台。
tui：显示图形控制台。
verbose：显示或设置详细模式。

Common Commands（常用命令）

acquire：获取端口。
arp：执行端口的 ARP 解析。
clear：清除本地缓存的统计信息。
connect：连接到 TRex 服务器并获取端口。
disconnect：断开与 TRex 服务器的连接。
global_cfg：设置全局配置参数。
ipv6：配置端口的 IPv6。
l2：将端口配置为 L2 模式。
l3：将端口配置为 L3 模式。
map：映射端口拓扑。
ns：网络命名空间。
ping：ping 服务器或特定 IP。
pkt：发送 Scapy 格式的数据包。
portattr：设置端口属性。
release：释放端口。
reset：重置端口。
scan6：搜索 IPv6 邻居。
shutdown：关闭服务器。
stats：显示各种统计信息。
vlan：为端口配置 VLAN 标签。

Stateless Commands（无状态命令）

pause：暂停 TRex 上指定端口的活动流量。
profiles：获取服务器上加载的配置文件信息。
push：推送一个 PCAP 文件。
resume：恢复 TRex 上指定端口的活动流量。
service：将端口配置为服务模式。
start：在 TRex 上指定端口启动选定的流量。
stop：停止 TRex 上指定端口的活动流量。
streams：获取服务器上加载的流信息。
tpg_clear_stats：清除标记数据包组统计信息。
tpg_clear_tx_stats：清除标记数据包组发送统计信息。
tpg_clear_unknown_tags：清除标记数据包组未知标签。
tpg_disable：禁用标记数据包组。
tpg_enable：启用标记数据包组。
tpg_show_unknown_tags：显示标记数据包组未知标签。
tpg_stats：显示标记数据包组统计信息。
tpg_status：显示标记数据包组状态。
tpg_tags：显示标记数据包组标签。
tpg_tx_stats：显示标记数据包组发送统计信息。
tpg_update：更新标记数据包组标签。
update：更新当前活动端口的速度。

二、详细命令

2.1 `portattr` 命令用法

portattr [-h] [-p PORTS [PORTS ...] | -a] [--prom {on,off}] [--link {up,down}] [--led {on,off}] [--fc {none,tx,rx,full}] [--vxlan-fs [VXLAN_FS ...]] [--supp] [--mult {on,off}]

-p PORTS [PORTS ...]：指定端口号。
-a：对所有端口进行操作。
其他选项用于设置端口属性，例如：
- --prom {on,off}：设置端口的混杂模式。
- --link {up,down}：设置端口的链路状态。
- --led {on,off}：设置端口的 LED 状态。
- --fc {none,tx,rx,full}：设置端口的流量控制模式。
- --vxlan-fs [VXLAN_FS ...]：设置 VXLAN 流量空间。
- --supp：显示端口的补充信息。
- --mult {on,off}：设置端口的多播模式。

查看端口的详细属性

trex> portattr -p 0

这将显示端口 0 的当前配置状态，例如混杂模式、链路状态、LED 状态、流量控制等。

启用链路

trex> portattr -p 0 --link down
trex> portattr -p 0 --link up

2.2 查看端口统计信息

trex> stats

这将显示端口的发送和接收统计信息，以及一些基本的配置信息。

2.3 启用或禁用端口的服务模式

启用: 使端口进入服务模式，此时端口可以响应 ARP 请求

l2 为2层模式，需要改变mac，vlan等可以用二层模式转发；
l3 为3层模式，port上的有固定的IP地址，并且指定了网关地址，可以回复ARP；

trex> service -p 0
trex(service: 0)>
trex(service: 0)>l2 -p 0 --dst 00:11:22:33:44:55
trex(service: 0)>
trex(service: 0)> l3 -p 0 --src 192.168.1.100 --dst 192.168.1.1

发送测试流量：
无论端口处于何种模式，都可以发送测试流量以验证端口是否正常工作：
pkt -p 0 -s “Ether(dst=‘<目标MAC地址>’)/IP(dst=‘<目标IP地址>’)/ICMP()”

发送一个 ICMP 数据包

pkt -p 0 -s Ether(dst='00:11:22:33:44:55')/IP(dst='192.168.1.1')/ICMP()

发送更多的 ICMP 数据包

 ping -p 0 -d 192.168.1.1 -n 5   //-n 参数的值设置为所需的数量

发送一个 TCP 数据包

pkt -p 0 -s Ether(dst='00:11:22:33:44:55')/IP(dst='192.168.1.1')/TCP(dport=80)

发送一个 UDP 数据包

pkt -p 0 -s Ether(dst='00:11:22:33:44:55')/IP(dst='192.168.1.1')/UDP(dport=53)

启动流量生成：如果需要生成持续的流量，可以加载流量配置文件并启动流量：
start -f /path/to/your/traffic.yaml
sudo find / -name “trex_cfg.yaml” //查找

禁用: 使端口退出服务模式

trex(service: 0)>service --off -p 0
trex>

2.4 解析 ARP

arp -p <端口号> -r <次数>

trex>
trex(service: 0)>  arp -p 0 -r  3
trex(service: 0)>
trex(service: 0)> ping -p 0 -d 192.168.1.1 -n 3   //这将发送 ICMP 请求，触发 ARP 解析。

将发送 ARP 请求并解析对端设备的 MAC 地址

2.6 VLAN 配置

查看 VLAN 配置：使用 vlan -p 0 -c
添加 VLAN 配置：使用 vlan -p 0 --vlan 100
删除 VLAN 配置：使用 vlan -p 0 -c

2.7 重置端口

reset -p 0

在这里插入图片描述

配置文件

检查配置文件：可以查看 TRex 的配置文件（如 trex_cfg.yaml），确认 VLAN 配置是否正确。例如：

- port_limit     : 2version        : 2interfaces     :- "enp4s0" :dest_mac : "00:11:22:33:44:55"default_gw: "192.168.1.1"ipv4 :- "192.168.1.101/24"vlan :- 100
